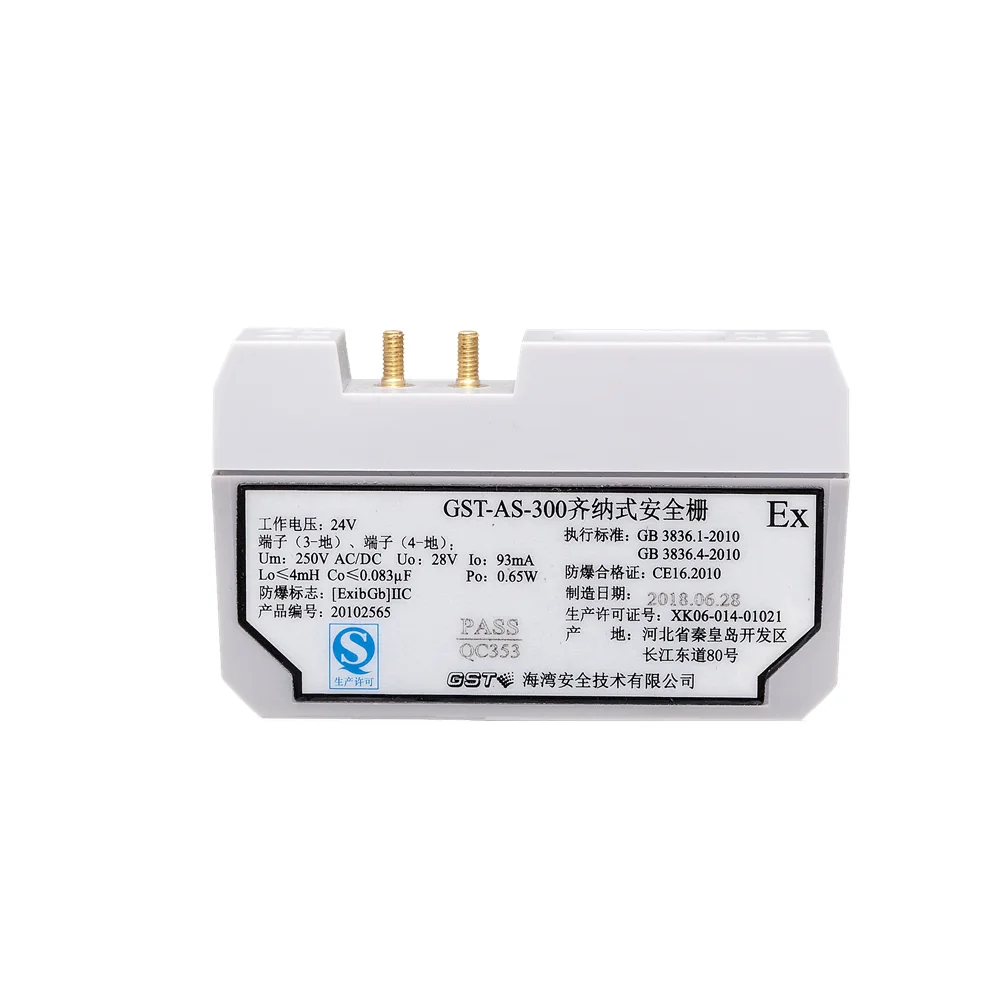

Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300 – ảnh chính hãng

Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300 – GST

1.746.500₫

Barrier an toàn Zener GST-AS-300: loại lưỡng cực, cầu chì và điện trở 320 Ω trên cả 2 dây, không phân cực, Uo 28 V, Io 93 mA, Co 0,083 µF, Lo 4 mH; phụ kiện cho mạch 2 dây không phân cực vào vùng nổ.

Mô tả
Đánh giá (0)

Barrier an toàn Zener GST-AS-300 – tên kho ghi “thiết bị bảo vệ điện áp cho đầu dò chống nổ” – là hàng rào an toàn Zener loại lưỡng cực của GST: cả hai dây đều có cầu chì (2 lines fused) và điện trở hạn dòng 320 Ω, không dây nào nối đất bên trong, nên cặp đầu 1/2 phía không IS và 3/4 phía IS không phân cực. Thông số an toàn giống GST-AS-200: Uo 28 V, Io 93 mA, Co 0,083 µF, Lo 4 mH, cùng vỏ 96,9 × 20,9 × 58,4 mm. Sản phẩm là phụ kiện của mạch an toàn tia lửa, giá 1.746.500đ.

AS-300 dành cho mạch tín hiệu 2 dây không phân cực đi vào vùng khí nổ ở kho hoá chất, nhà máy dầu khí, xưởng dược, tàu thuỷ: tiếp điểm nút ấn, mạch giám sát, mạch mà nguồn tín hiệu phía an toàn không nối đất và người thiết kế muốn cả hai dây đều được cầu chì bảo vệ khi bất kỳ dây nào chạm điện áp lạ.

Thông số theo datasheet/manual GST (gst.com.cn) – trang thương mại điện tử mall.gst.com.cn của hãng và manual chung của AS-200/AS-300.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp làm việc	24 V
Um (điện áp lớn nhất phía không IS)	250 V AC/DC
Uo / Io	28 V / 93 mA
Co / Lo (giới hạn phía IS)	0,083 µF / 4 mH
Điện trở giữa các đầu	Đầu 1–3: 320 Ω; đầu 2–4: 320 Ω (cả hai dây đều qua cầu chì và điện trở)
Cực tính	Lưỡng cực: phía không IS (1, 2) và phía IS (3, 4) đều không phân cực
Số kênh	1 kênh, 2 dây có cầu chì (2 lines fused)
Dấu phòng nổ	[Ex ib Gb] IIC theo catalogue hãng, chung với AS-200
Chứng nhận phòng nổ	Cùng đợt chứng nhận NEPSI tháng 11/2006 mà hãng thông báo cho GST-AS-200/300; số chứng nhận riêng chưa được công bố
Tiêu chuẩn thử	GB 3836.1-2000, GB 3836.4-2000
Nhiệt độ, độ ẩm	-20 °C đến +40 °C; ≤95 % không ngưng tụ
Kích thước, khối lượng	96,9 × 20,9 × 58,4 mm; khoảng 0,12 kg
Lắp đặt	Như AS-200: gắn thanh đồng hoặc giá kim loại 20 mm, 2 bu-lông tiếp đất cách 11,5 mm

Đấu nối và thiết bị đi kèm

Đầu 1, 2 nhận mạch từ vùng an toàn, đầu 3, 4 đi ra hiện trường; hai đầu trong mỗi cặp đổi chỗ được cho nhau nhưng không được đảo phía IS với phía không IS. Về thông số an toàn, AS-300 cùng họ với các thiết bị IS của GST như DC-9102(IS), DC-9103(IS), DC-9202(IS) và DC-9403(IS); tuy nhiên các đầu báo và còi này đấu có phân cực và hộp giao diện I-9332/I-9333 dùng barrier đơn cực, nên AS-300 không phải barrier bên trong hai module đó.

Giới hạn cáp tính bằng Lo trước rồi Co: với cáp giả định 0,8 µH/m, 4 mH cho tới 5.000 m; ví dụ cáp 100 pF/m là số giả định thì 0,083 µF chỉ cho khoảng 830 m, nên điện dung luôn chặn trước và phải trừ thêm điện dung trong của thiết bị.

Chọn AS-300 thay AS-200 khi sơ đồ không có dây nối đất chung, khi nguồn tín hiệu phía an toàn là mạch nổi, hoặc khi tiêu chuẩn dự án yêu cầu cầu chì trên cả hai dây. Nếu mạch đã có một dây nối đất và phân cực rõ, AS-200 đơn cực với điện trở đường dây thấp hơn là lựa chọn phù hợp hơn.

Danh mục liên quan: báo cháy có dây và hệ thống báo cháy.

Điện trở đường dây 640 Ω: kiểm tra sụt áp trước khi chọn

Hai điện trở 320 Ω nối tiếp trên hai dây tạo 640 Ω trên đường đi và về, gần gấp đôi 330 Ω của AS-200. Ước tính theo định luật Ohm: nếu thiết bị hiện trường rút 20 mA khi báo động, sụt áp trên AS-300 là 12,8 V so với 6,6 V trên AS-200; với nguồn 24 V, thiết bị chỉ còn khoảng 11 V so với hơn 17 V. Đầu báo IS của GST công bố dải làm việc 16–28 V và dòng báo động phụ thuộc hạn dòng của tủ, nên trước khi đặt AS-300 vào mạch đầu báo phải đối chiếu dòng thực tế với dải điện áp còn lại. Đó cũng là lý do hãng dùng barrier đơn cực trong I-9332 và I-9333, còn AS-300 hợp với mạch tín hiệu dòng nhỏ như tiếp điểm và mạch giám sát.

Nhận biết AS-300 và AS-200 khi hàng về kho

Hai mã cùng vỏ, cùng màu và cùng cách gắn, chỉ khác nhãn model in trên thân. Cách kiểm tra nhanh bằng đồng hồ vạn năng ở thang Ω: đo giữa đầu 2 và 4, AS-300 cho khoảng 320 Ω, còn AS-200 gần 0 Ω; đo giữa đầu 1 và 3 cả hai đều cho khoảng 320–330 Ω; không dùng megomet cho phép đo này. Nên dán nhãn màu khác nhau cho hai loại trong kho để tổ thi công không lắp nhầm.

Sản phẩm liên quan: Đầu báo khói chống nổ DC-9102(IS) · Đầu báo nhiệt chống nổ DC-9103(IS) · Nút ấn cảnh báo khẩn cấp chống nổ DC-9202(IS) · Còi báo cháy có đèn chớp chống nổ DC-9403(IS).

Câu hỏi thường gặp

Lưỡng cực khác đơn cực ở điểm nào?

AS-300 lưỡng cực có cầu chì và điện trở 320 Ω trên cả hai dây, không dây nào nối đất trong nên không phân cực. AS-200 đơn cực chỉ bảo vệ dây dương, dây âm nối đất trong và phải đấu đúng cực.

AS-300 có nằm trong I-9332 hoặc I-9333 không?

Không. Hai hộp giao diện của GST dùng barrier đơn cực; AS-300 là barrier mua rời cho các sơ đồ mạch 2 dây không phân cực.

Đấu ngược đầu 1 với 2 hoặc 3 với 4 có sao không?

Không sao, hai đầu trong mỗi cặp không phân cực. Chỉ không được đảo phía: đầu 1, 2 luôn về vùng an toàn, đầu 3, 4 luôn ra hiện trường.

Sản phẩm có tem kiểm định/lưu thông không?

Đây là phụ kiện của mạch an toàn tia lửa, trang này không kèm thông tin về tem; hồ sơ nghiệm thu bám theo đầu báo và tủ. Cần xác nhận theo lô hàng thì gọi kỹ thuật.
