Module giám sát chống nổ địa chỉ I-9332 – GST có kiểm định/lưu thông

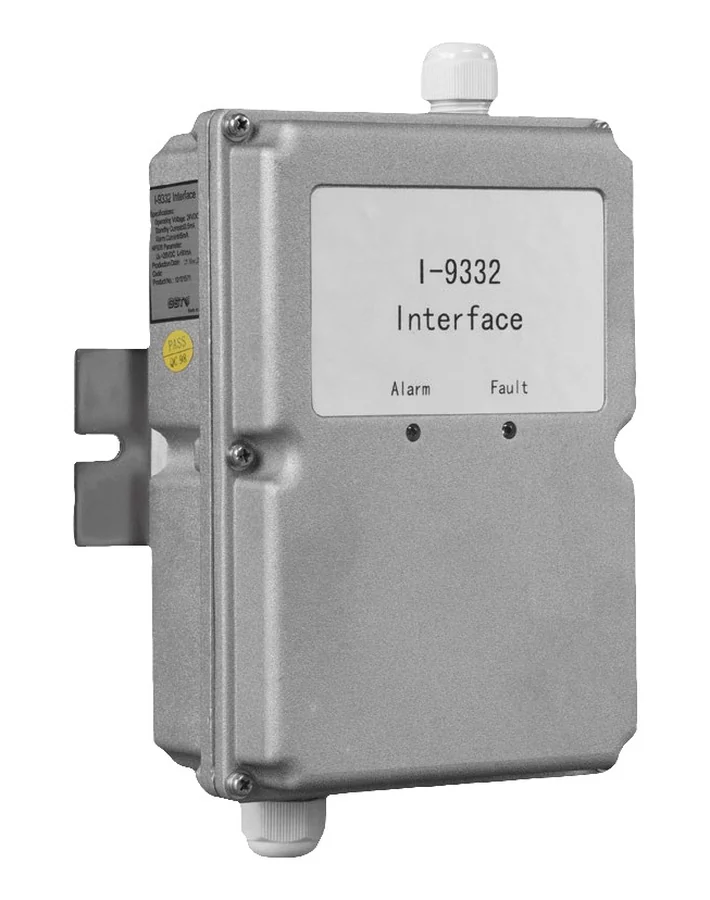

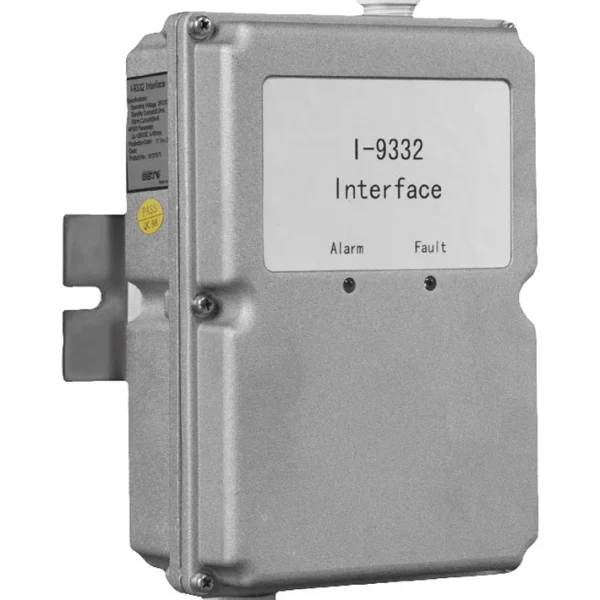

Module giám sát chống nổ I-9332 của GST (tên đầy đủ trong kho: module giám sát chống nổ địa chỉ I-9332) thực chất là giao diện an toàn tia lửa – hãng gọi là Intrinsically Safe Interface, mã 10101571. Đây là một module địa chỉ đặt ở vùng an toàn để đưa các đầu báo và nút ấn phòng nổ hệ thường vào loop của tủ báo cháy địa chỉ GST. Bên trong hộp nhôm đúc IP65 đã có sẵn barrier Zener giới hạn năng lượng đi vào vùng nguy hiểm (Uo 28 V, Io 93 mA) và mạch cách ly quang cho tín hiệu ra; mỗi module chiếm 1 địa chỉ trên loop và lấy nguồn 24 VDC ngoài. Hàng có tem kiểm định/lưu thông, giá 3.978.500đ.

Thiết bị dùng cho những công trình mà tủ báo cháy địa chỉ đặt ở phòng trực nhưng đầu báo phải đứng trong khu vực có khí, hơi cháy: kho xăng dầu, trạm chiết nạp LPG, kho hoá chất, xưởng pha sơn, phòng ắc quy, nhà máy dược có dung môi. Một I-9332 gom tối đa 10 thiết bị an toàn tia lửa trên một mạch và báo về tủ dưới một địa chỉ duy nhất.

Thông số theo datasheet/manual GST (gst.com.cn); phần barrier tích hợp lấy từ manual đầu báo DC-9101(IS) của hãng.

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 V từ loop tủ, không phân cực (đầu Z1/Z2)
Nguồn ngoài	24 VDC, không phân cực (đầu D1/D2)
Dòng tiêu thụ trên loop	Chờ ≤0,5 mA; báo động ≤5 mA
Địa chỉ	Điện tử, chiếm 1 địa chỉ trong dải 1–242, cài bằng bộ lập trình P-9910B
Thông số barrier tích hợp	Uo = 28 V, Io = 93 mA, Po = 651 mW
Giới hạn cáp và thiết bị phía IS	Co = 0,083 µF, Lo = 4 mH
Dấu phòng nổ của barrier	[Ex ib Gb] IIC – thiết bị liên kết, lắp trong vùng an toàn
Số chứng nhận barrier	CE16.2010 (theo manual DC-9101(IS) Issue 1.04)
Số thiết bị IS mỗi mạch	Tối đa 10, được trộn loại đầu báo và nút ấn
Điện trở cuối tuyến	4,7 kΩ (kèm theo); hở hoặc chập điện trở → tủ báo lỗi
Cách ly tín hiệu	Cách ly quang ở tín hiệu ra, hạn chế nhiễu tần số công nghiệp
Cấp bảo vệ vỏ	IP65, nhôm đúc màu xám bạc
Nhiệt độ, độ ẩm	-10 °C đến +50 °C; ≤95 % không ngưng tụ
Kích thước, khối lượng	201 × 172 × 79 mm; 1 kg; khoảng lỗ bắt 155 mm hoặc 60 mm
Cáp	Phía IS ≥1,0 mm²; Z1/Z2/D1/D2 lõi đồng ≥1,0 mm², đường kính ngoài Ø8–10 mm qua cổng cáp chống nước

Đấu nối và thiết bị đi kèm

Phía IS (đầu 3+/4-) nối chuỗi có phân cực tới đầu báo khói DC-9102(IS), đầu báo nhiệt DC-9103(IS), nút ấn DC-9202(IS) và đầu báo kết hợp DC-9101(IS), tất cả gắn trên đế DB-01(IS); thiết bị cuối cùng lắp điện trở 4,7 kΩ. Phía không IS: Z1/Z2 vào loop của tủ GST200N-1, GST200N-2 hoặc GST-IFP8, D1/D2 lấy nguồn 24 VDC. Còi và còi đèn phòng nổ không nối vào I-9332 mà phải qua module điều khiển I-9333.

Chiều dài cáp phía IS tính theo Co và Lo của barrier: tổng điện dung cáp cộng điện dung trong Ci của toàn bộ thiết bị phải ≤0,083 µF, tổng điện cảm ≤4 mH. Ví dụ cáp 100 pF/m là số giả định: 0,083 µF tương đương 83.000 pF, tức khoảng 830 m nếu chưa trừ Ci của đầu báo; giá trị thực phải trừ Ci từng thiết bị theo datasheet của nó.

Danh mục liên quan: báo cháy địa chỉ và hệ thống báo cháy.

Ví dụ cấu hình: kho dung môi 3 gian, 1 địa chỉ hay 3 địa chỉ?

Đầu báo IS hệ thường không có địa chỉ riêng, nên khi cháy tủ chỉ hiển thị địa chỉ của I-9332. Kho dung môi 3 gian cần 6 đầu khói, 2 đầu nhiệt và 2 nút ấn, vừa đúng 10 thiết bị. Phương án một: 1 module, 1 mạch kéo qua cả 3 gian, chiếm 1 địa chỉ, chi phí thấp nhưng phòng trực chỉ biết “kho dung môi” báo cháy, không biết gian nào. Phương án hai: 3 module, mỗi gian một mạch 3–4 thiết bị, chiếm 3 địa chỉ và thêm 2 hộp, đổi lại tủ chỉ đúng gian để đội chữa cháy cơ sở tiếp cận đúng cửa.

Những lỗi thi công hay gặp với I-9332

• Đấu ngược đầu 3(+)/4(-): mạch không báo cháy dù đầu báo tốt; Z1/Z2 và D1/D2 thì không phân cực.
• Quên điện trở 4,7 kΩ ở thiết bị cuối: tủ báo lỗi mạch ngay khi cấp nguồn.
• Dây phía IS đi chung máng với dây Z1/Z2/D1/D2 mà không giữ khoảng cách ≥50 mm.
• Vỏ chưa tiếp đất qua bu-lông đồng hoặc điện trở đất lớn hơn 1 Ω.
• Cài địa chỉ bằng P-9910B ngay trong vùng nổ: bộ lập trình không phải thiết bị IS, phải cài ở vùng an toàn trước khi lắp.
• Lắp hộp cho cổng cáp hướng lên khiến nước theo dây vào hộp; hãng yêu cầu lắp ngang.

Sản phẩm liên quan: Đầu báo khói địa chỉ DI-9102E · Đầu báo nhiệt địa chỉ DI-9103E · Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-200.

Câu hỏi thường gặp

I-9332 có phải barrier rời không?

Không. I-9332 là module địa chỉ có barrier Zener nằm sẵn bên trong hộp nhôm, nên mạch đầu báo IS đi qua I-9332 không cần mua thêm barrier GST-AS-200.

Một I-9332 nối được bao nhiêu đầu báo?

Tối đa 10 thiết bị an toàn tia lửa trên một mạch, được trộn đầu khói, đầu nhiệt, đầu kết hợp và nút ấn; thiết bị cuối lắp điện trở 4,7 kΩ.

Khi cháy tủ hiển thị gì?

Tủ hiển thị địa chỉ của I-9332 chứ không phải từng đầu báo. Muốn định vị chi tiết hơn phải chia thành nhiều mạch, mỗi mạch một module.

I-9332 có được lắp trong vùng nổ không?

Không. Đây là thiết bị liên kết [Ex ib Gb] IIC, bắt buộc lắp ở vùng an toàn; chỉ đầu báo và nút ấn IS mới đưa vào vùng nguy hiểm.

Có cần nguồn 24 VDC riêng không?

Có. Đầu D1/D2 lấy nguồn 24 VDC ngoài; loop qua Z1/Z2 chỉ mang tín hiệu địa chỉ, không đủ nuôi barrier và mạch đầu báo.
