Module điều khiển chống nổ địa chỉ I-9333 – GST có kiểm định/lưu thông

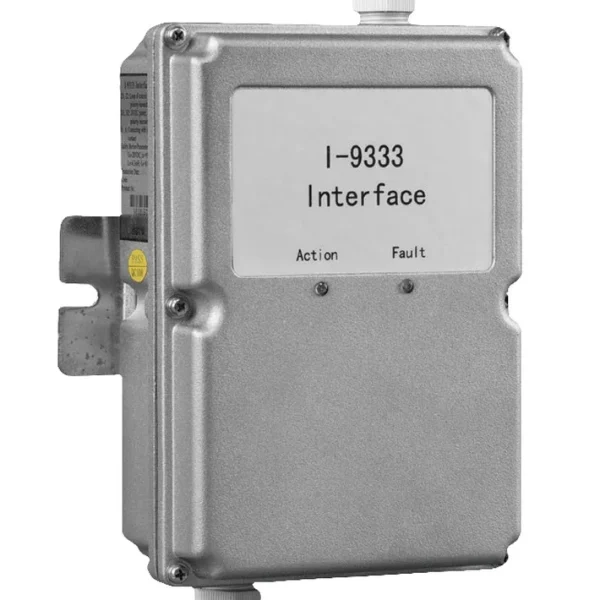

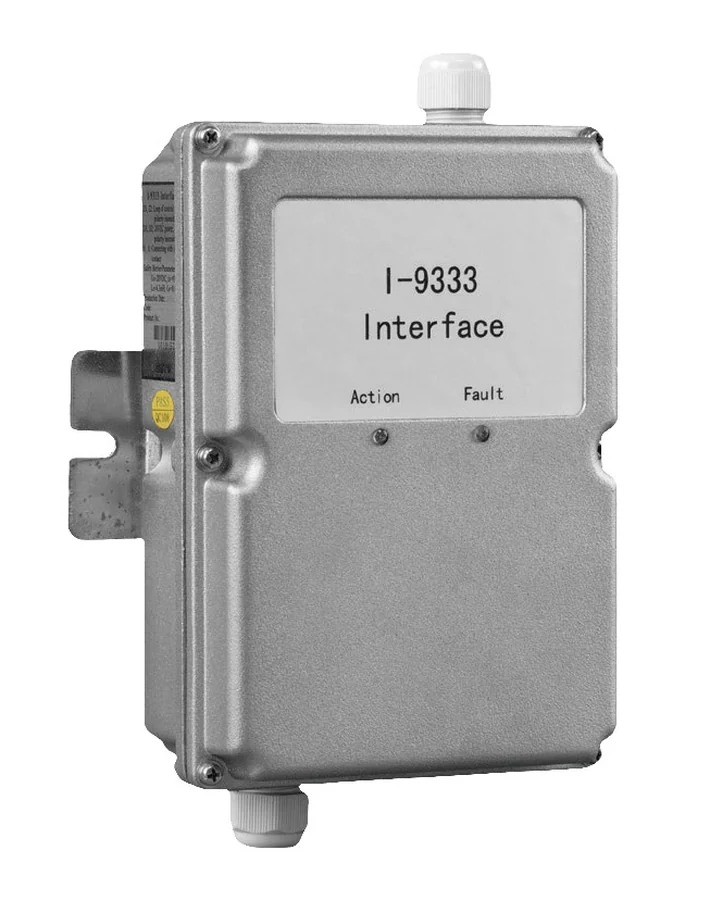

Module điều khiển chống nổ I-9333 của GST (tên kho: module điều khiển chống nổ địa chỉ I-9333) là giao diện an toàn tia lửa đầu ra, mã 10101573. Module nhận lệnh kích hoạt từ tủ báo cháy địa chỉ hoặc từ tiếp điểm đóng bên ngoài qua đầu S/G, rồi cấp nguồn đã giới hạn năng lượng qua barrier Zener bên trong (theo sơ đồ đấu nối của còi DC-9403(IS), barrier này là GST-AS-200) để kích một còi hoặc còi đèn phòng nổ đặt trong vùng nguy hiểm, đồng thời gửi tin xác nhận về tủ. Mỗi I-9333 chiếm 1 địa chỉ, tải được 1 còi. Hàng có tem kiểm định/lưu thông, giá 2.714.500đ.

Thiết bị dành cho các vị trí mà còi cảnh báo bắt buộc đứng trong vùng khí cháy: bến xuất nhập xăng dầu, trạm LPG, phòng pha sơn, kho hoá chất, khu vực xử lý dung môi trong nhà máy dược, tàu chở hàng lỏng. Tủ báo cháy và module ở ngoài, chỉ cáp IS và còi đi vào trong.

Thông số theo datasheet/manual GST (gst.com.cn).

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp loop	24 V từ loop tủ, không phân cực (Z1/Z2)
Nguồn ngoài	24 VDC, không phân cực (D1/D2)
Dòng trên loop	Chờ ≤0,5 mA; tác động ≤5 mA
Tải đầu ra	60 mA, cấp cho 1 còi hoặc còi đèn phòng nổ
Kiểu điều khiển đầu ra	Mức điện (electric level)
Đầu vào ngoài S/G	Tiếp điểm đóng điều khiển từ xa, kích còi không cần lệnh tủ
Địa chỉ	Điện tử, chiếm 1 địa chỉ trong dải 1–242, cài bằng P-9910B
Barrier bên trong	Loại GST-AS-200 (theo sơ đồ DC-9403(IS)); Uo = 28 V, Io = 93 mA
Giới hạn phía IS	Co = 0,083 µF, Lo = 4 mH; cáp IS ≥1,0 mm²
Dấu phòng nổ của barrier	[Ex ib Gb] IIC
Giám sát	Nguồn 24 VDC và dây ra tới còi (hở/chập) – lỗi báo về tủ
Đèn LED	Đỏ: báo động; vàng: lỗi
Cấp bảo vệ vỏ	IP65, nhôm đúc màu xám bạc
Nhiệt độ, độ ẩm	-10 °C đến +50 °C; ≤95 % không ngưng tụ
Kích thước, khối lượng	201 × 172 × 79 mm; 1 kg; khoảng lỗ bắt 155 mm hoặc 60 mm

Đấu nối và thiết bị đi kèm

Đầu 3(+) của module nối D1, đầu 4(-) nối D2 của còi đèn DC-9403(IS) hoặc còi DC-9404(IS) – phía này có phân cực, đấu sai còi sẽ không kêu. Z1/Z2 đấu vào loop của tủ GST200N-1, GST200N-2 hoặc GST-IFP8; D1/D2 nhận nguồn 24 VDC ngoài; S/G nhận tiếp điểm khô nếu dùng. Cáp Z1, Z2, D1, D2, S, G lõi đồng ≥1,0 mm², Ø8–10 mm qua cổng cáp; nơi ẩm phải quấn băng kín cổng cáp. Đầu vào giám sát đầu báo IS dùng module I-9332, không dùng I-9333.

Chiều dài cáp tới còi bị chặn bởi Co = 0,083 µF và Lo = 4 mH sau khi trừ điện dung, điện cảm trong của còi. Ví dụ cáp 100 pF/m là số giả định: 83.000 pF chia 100 pF/m cho khoảng 830 m lý thuyết; đoạn cáp thực tế từ hành lang kỹ thuật vào phân xưởng thường chỉ vài chục mét nên hiếm khi chạm giới hạn, nhưng vẫn phải ghi vào hồ sơ tính toán.

Các thiết bị cùng hệ nằm trong danh mục báo cháy địa chỉ; module giám sát và điều khiển thông thường tham khảo DI-9300E và DI-9301E.

Hai đường kích còi: lệnh tủ và tiếp điểm S/G

Đường thứ nhất là lệnh từ tủ theo bảng nhân quả: ví dụ địa chỉ của I-9332 khu A chuyển sang trạng thái cháy thì tủ kích I-9333 khu A, module cấp nguồn cho còi rồi gửi xác nhận về tủ để màn hình ghi “đã kích hoạt”. Đường thứ hai là tiếp điểm khô đóng vào S/G – nút bấm tại chỗ, rơ-le của hệ dừng khẩn cấp hay tủ chữa cháy khí – kích còi ngay mà không chờ tủ. Đường này giữ được cảnh báo cục bộ khi loop có sự cố, nên với trạm LPG hay bến xuất, kỹ thuật viên nên đấu thêm S/G từ nút dừng khẩn của trạm.

Bố trí cho xưởng sơn 3 khu: 3 module, 3 địa chỉ

Vì mỗi I-9333 chỉ tải một còi 60 mA, xưởng sơn có 3 khu pha, phun và sấy muốn mỗi khu một còi đèn thì cần 3 module và 3 địa chỉ, cộng thêm địa chỉ của các I-9332 phía đầu báo. Còi đèn DC-9403(IS) có dòng báo động ≤50 mA nên nằm trong tải 60 mA. Ba hộp module treo ngang trên tường hành lang kỹ thuật ngoài vùng nổ, cáp IS xuyên tường qua cổng cáp; dây IS và dây không IS cách nhau ≥50 mm; vỏ hộp tiếp đất qua bu-lông. Khi lập bảng nhân quả, đặt cả 3 còi kêu đồng thời theo yêu cầu sơ tán chung của xưởng thay vì chỉ kêu ở khu có cháy.

Sản phẩm liên quan: Module giám sát điều khiển input/output DI-9301E · Module giám sát ngõ vào DI-9300E · Thiết bị bảo vệ điện áp cho đầu dò chống nổ GST-AS-300.

Câu hỏi thường gặp

Một I-9333 kích được mấy còi?

Chỉ 1 còi hoặc 1 còi đèn phòng nổ, tải tối đa 60 mA. Cần thêm còi thì thêm module và thêm địa chỉ.

I-9333 khác I-9332 ở điểm nào?

I-9332 là giao diện đầu vào, giám sát đầu báo và nút ấn IS; I-9333 là giao diện đầu ra, cấp nguồn có giới hạn năng lượng cho còi IS. Hai module không thay thế cho nhau.

Có phải mua thêm barrier GST-AS-200 không?

Không. Barrier Zener đã nằm trong hộp I-9333; chỉ cần đấu còi vào đầu 3/4 và cấp nguồn 24 VDC.

Mất nguồn 24 VDC thì chuyện gì xảy ra?

Module báo lỗi về tủ và sáng LED vàng, còi không kích được. Nguồn 24 VDC cấp cho module nên có ắc quy dự phòng như nguồn của tủ.

Đấu nhầm cực 3/4 thì sao?

Còi không kêu khi kích. Kiểm tra lại: 3(+) phải tới D1 và 4(-) tới D2 của còi; Z1/Z2 và D1/D2 phía module thì đấu chiều nào cũng được.
