Module cách ly ngắn mạch ISO-7-E-N – ảnh Notifier

Module cách ly ngắn mạch ISO-7-E-N – Notifier có kiểm định/lưu thông

1.015.000₫

Module cách ly ngắn mạch ISO-7-E-N của Notifier by Honeywell: không chiếm địa chỉ, cấp nguồn từ loop 15–32 VDC, cách ly đoạn chập khi điện áp ≤ 1,5 V, phục hồi khi ≥ 3 V, tối đa 25 thiết bị ND700 giữa hai module. Giá một mức 1.015.000đ đã VAT, có tem kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Mô tả
Đánh giá (0)

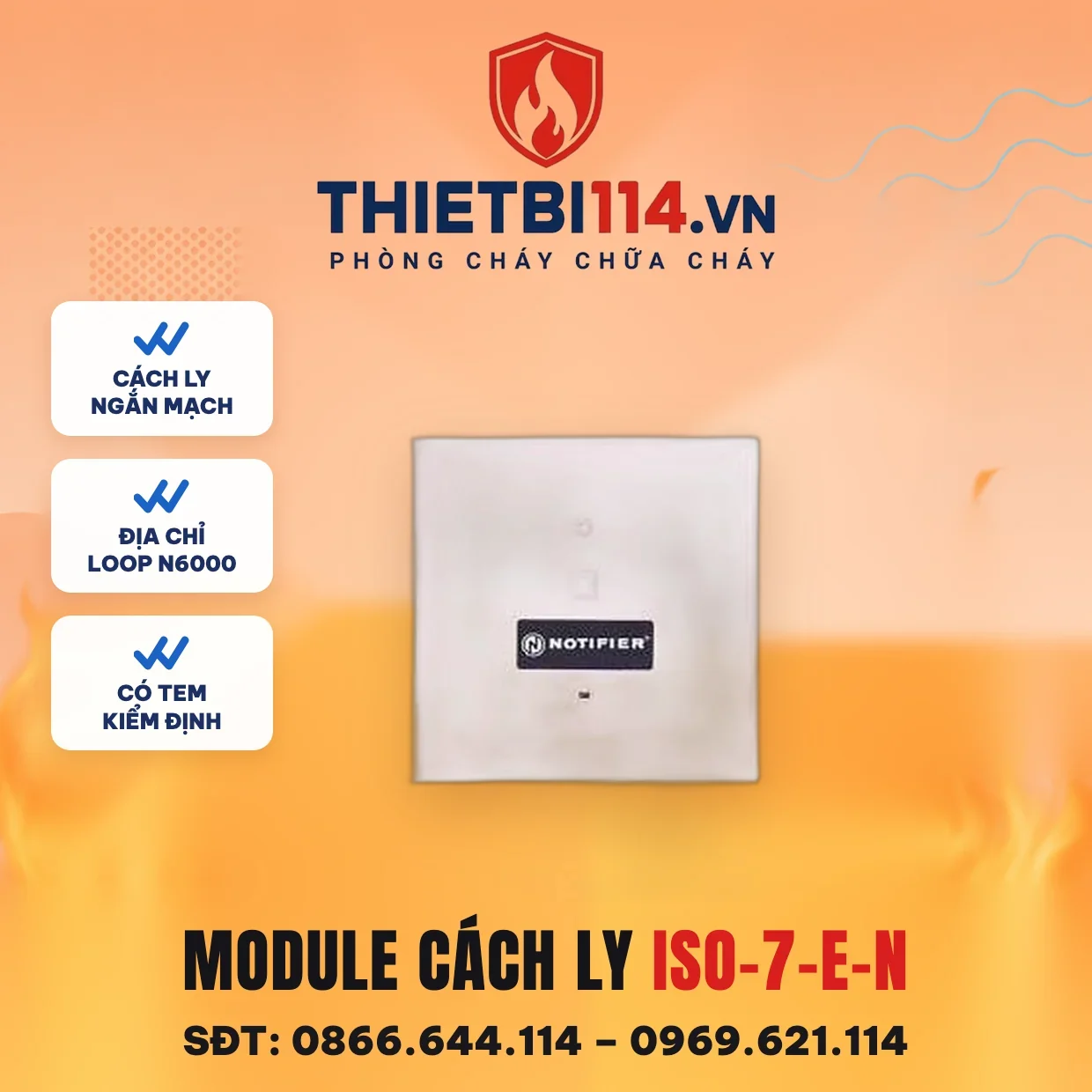

Module cách ly ngắn mạch ISO-7-E-N là thiết bị bảo vệ loop SLC của tủ Notifier N6000: khi một đoạn dây bị chập, module ở hai đầu đoạn đó tự ngắt, phần loop còn lại tiếp tục làm việc. Module lấy nguồn từ loop, không chiếm địa chỉ, LED nháy khi bình thường và sáng liên tục khi đang cách ly.

Câu hỏi thiết kế quan trọng nhất là đặt module cách bao nhiêu thiết bị một lần. Datasheet ISO-7-E ghi con số cụ thể, và trang này giải thích vì sao con số đó quyết định phạm vi mất giám sát khi có sự cố.

Thông số kỹ thuật

Hạng mục	Thông số
Model	ISO-7-E-N. Thông số theo tài liệu hãng cho model gốc ISO-7-E; bản ISO-7-E-N nhập về dùng chung tài liệu này
Loại	Module cách ly ngắn mạch loop, không chiếm địa chỉ, cấp nguồn từ loop
Điện áp loop	15–32 VDC
Điện áp cách ly	Ngắt khi điện áp loop ≤ 1,5 V
Điện áp phục hồi	Nối lại khi điện áp loop ≥ 3 V
Số thiết bị giữa hai module	Tối đa 25 thiết bị ND700 (datasheet ISO-7-E); tài liệu Honeywell Trung Quốc cho ISO-7: tải tối đa 198 thiết bị
Dòng tiêu thụ	Hãng chưa công bố
LED	Nháy khi bình thường; sáng liên tục khi đang cách ly
Nhiệt độ	-10 ~ 50 °C (bản Trung Quốc: -10 ~ 60 °C)
Độ ẩm	10 ~ 95 % RH (bản Trung Quốc: 5–95 %)
Kích thước	120 × 105 mm
Đầu nối	T1(-)/T2(+) loop vào; T3(-)/T4(+) loop ra; lắp trong hộp nối 50–100 mm
Khối lượng	Hãng chưa công bố
Giá bán lẻ	1.015.000 đ đã gồm VAT, đơn vị cái

Vì sao phải đặt cách nhau tối đa 25 thiết bị

Khi loop chập ở một điểm, mọi thiết bị nằm giữa hai module cách ly gần nhất bị mất liên lạc cho đến khi sửa xong. Datasheet ISO-7-E giới hạn tối đa 25 thiết bị ND700 giữa hai module, nghĩa là dù chập ở đâu, tủ cũng chỉ mất tối đa 25 điểm chứ không mất cả loop 99 đầu báo và 99 module. Với thiết kế loop vòng Style 6, đoạn chập được cấp từ cả hai phía nên chỉ đúng đoạn giữa hai module bị cô lập.

Số 198 thiết bị trong tài liệu Honeywell Trung Quốc là tải tối đa module chịu được, không phải khoảng cách khuyến nghị; khi bố trí, hãy dùng số 25 của datasheet -E. Nguyên tắc tương tự áp dụng cho module cách ly QA-17H của hệ Horing, dù con số của mỗi hãng khác nhau.

Cách module nhận biết chập và phục hồi

Module theo dõi điện áp loop phía sau nó. Khi điện áp tụt xuống ≤ 1,5 V — dấu hiệu chập dây — module mở tiếp điểm, LED chuyển sáng liên tục và tủ nhận báo lỗi tại vị trí đó. Sau khi sửa, điện áp loop phía sau tăng trở lại ≥ 3 V thì module tự đóng, không cần reset bằng tay. Vì cơ chế dựa vào điện áp, module không cần địa chỉ và không tính vào 99 module của loop.

Đấu dây T1–T4 và vị trí lắp

Loop vào nối T1(-) và T2(+), loop ra nối T3(-) và T4(+); đấu ngược chiều sẽ làm module không cách ly đúng đoạn. Module 120 × 105 mm lắp trong hộp nối 50–100 mm, thường đặt ở đầu mỗi tầng, mỗi khu chống cháy hoặc trước nhóm thiết bị quan trọng. Kích thước này giống các module MMX-7 và CMX-7 nên có thể dùng chung loại hộp; dây loop chọn theo thiết kế, ví dụ dây điện Cadisun 2×0.75mm² cho tuyến ngắn.

Số liệu nào không dùng và vì sao

Một số trang đăng datasheet ISO-X (450 µA / 17 mA, 0–49 °C) hoặc số 850 µA / 3,95 mA dưới tên ISO-7-E; đó là số của ISO-X thị trường Mỹ và của CMX-7, không phải ISO-7-E. Datasheet ISO-7-E không ghi dòng tiêu thụ nên chúng tôi để “Hãng chưa công bố” thay vì mượn số của sản phẩm khác.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.
