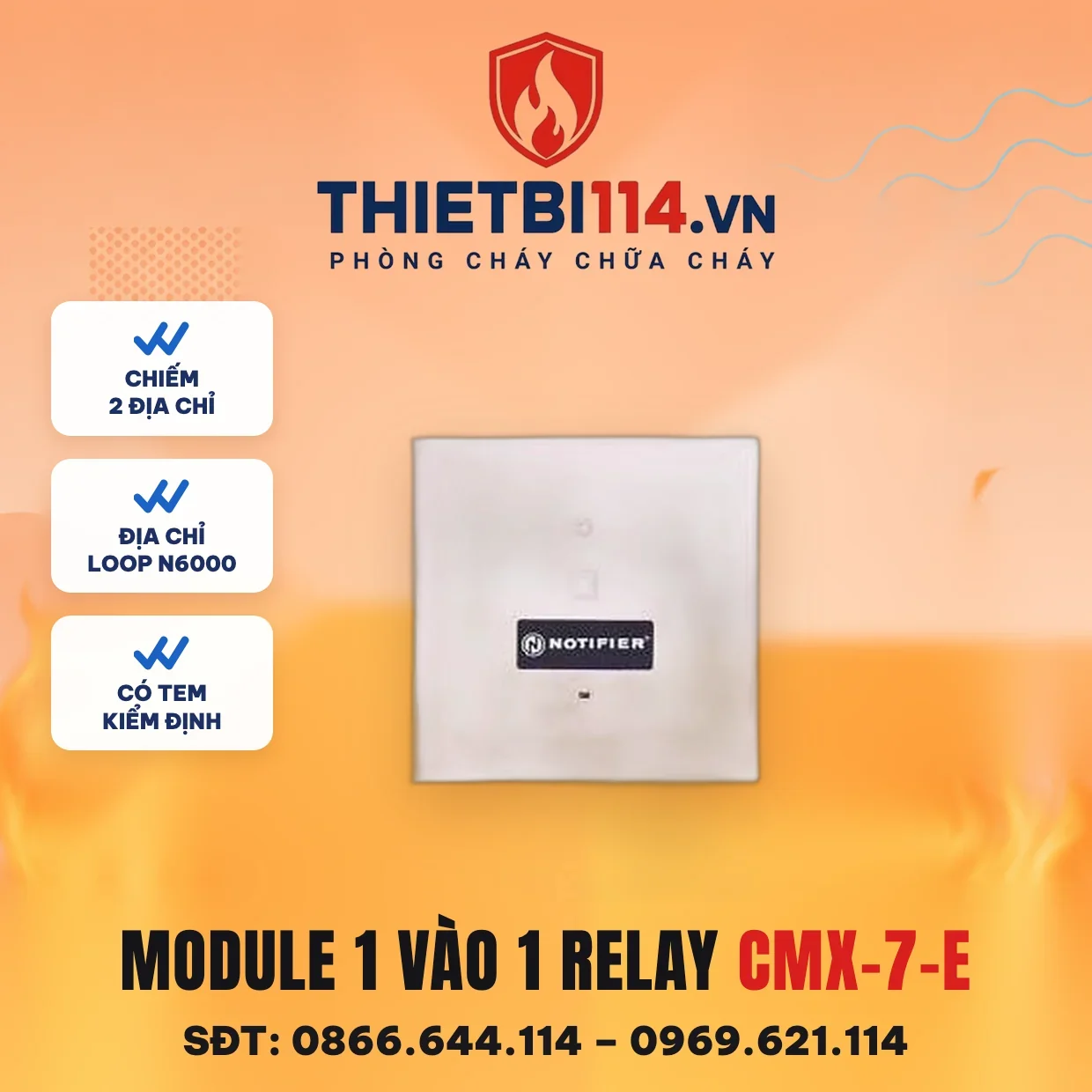

Module 1 vào/1 relay địa chỉ CMX-7-E – ảnh Notifier

Module 1 vào/1 relay địa chỉ CMX-7-E – Notifier có kiểm định/lưu thông

1.015.000₫

Module 1 vào/1 relay địa chỉ CMX-7-E của Notifier by Honeywell: một rơ-le Form C (NO T4/T5, NC T6/T7) 2 A @30 VDC và một đầu vào giám sát T8/T9, chiếm 2 địa chỉ liên tiếp N và N+1; loop 15–32 VDC. Giá một mức 1.015.000đ đã VAT, có tem kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Mô tả
Đánh giá (0)

Module 1 vào/1 relay địa chỉ CMX-7-E gộp hai chức năng trong một thân 120 × 105 mm: một rơ-le đầu ra Form C để điều khiển thiết bị ngoài và một đầu vào giám sát tiếp điểm khô để nhận phản hồi. Catalogue N-6000 gọi đây là module điều khiển/giám sát dùng cho quạt, van gió (damper), thiết bị điều khiển và liên động với hệ thống bên thứ ba.

Điểm đặc thù nhất cần nắm trước khi lập bảng địa chỉ: module chiếm hai địa chỉ liên tiếp trên loop. Trang này giải thích cơ chế đó, cách ghi địa chỉ và kịch bản dùng điển hình.

Thông số kỹ thuật

Hạng mục	Thông số
Model	CMX-7-E (datasheet Rev D, Notifier châu Á; bản Trung Quốc tương đương CMX-7D)
Loại	Module 1 rơ-le đầu ra Form C + 1 đầu vào giám sát
Địa chỉ	2 địa chỉ liên tiếp: N cho rơ-le, N+1 cho đầu vào (tự gán); chập T8–T9 khi ghi địa chỉ nếu chỉ dùng một địa chỉ
Điện áp loop	15–32 VDC
Dòng chờ	Hãng chưa công bố trong datasheet -E (nhà phân phối: 850 µA chờ / 3,95 mA báo động, chưa kiểm chứng; bản Trung Quốc CMX-7D: 350 µA @24 V khi không giao tiếp)
Tiếp điểm rơ-le	Form C: NO tại T4/T5, NC tại T6/T7; 2 A @30 VDC, 1 A @125 VAC, tải trở
Đầu vào giám sát	T8/T9, tiếp điểm khô
Nhiệt độ	-10 ~ 50 °C
Độ ẩm	10 ~ 95 % RH
Kích thước	120 × 105 mm
Lắp đặt	Hộp nối 50–100 mm
Khối lượng	Hãng chưa công bố
Giá bán lẻ	1.015.000 đ đã gồm VAT, đơn vị cái

Vì sao một module chiếm hai địa chỉ

Tủ N6000 nhìn CMX-7-E như hai điểm: địa chỉ N là rơ-le đầu ra, địa chỉ N+1 là đầu vào giám sát. Bạn chỉ ghi địa chỉ N bằng encoder; module tự lấy N+1 cho đầu vào. Vì vậy khi lập bảng địa chỉ module trong dải 101–199, mỗi CMX-7-E phải chừa hai số liên tiếp, và không được gán N+1 cho thiết bị khác. Datasheet còn hướng dẫn: nếu chỉ cần rơ-le mà không dùng đầu vào, hãy chập T8–T9 khi ghi địa chỉ để module chỉ chiếm một địa chỉ.

Đây là khác biệt so với CMX-7C-E (một ngõ ra, một địa chỉ) và MMX-7-E (một đầu vào, một địa chỉ). Trong hệ Horing, module QA-17B điều khiển đầu dò thường và chuông cũng có ngõ ra nhưng cách đánh địa chỉ khác hãng.

Kịch bản dùng: liên động quạt, damper, thang máy

Ứng dụng điển hình là liên động thiết bị cơ điện: rơ-le đóng để khởi động quạt tăng áp buồng thang hoặc mở damper hút khói, còn đầu vào T8/T9 nhận tiếp điểm phản hồi từ tủ điện của quạt để tủ báo cháy biết quạt đã thực sự chạy. Nhờ có phản hồi, người trực thấy được cả lệnh đã phát và kết quả thực tế trên cùng một cặp địa chỉ. Tiếp điểm định mức 2 A @30 VDC hoặc 1 A @125 VAC tải trở, nên với động cơ lớn phải qua contactor trung gian.

Đấu dây rơ-le Form C và đầu vào

Rơ-le có cả cặp thường mở T4/T5 và thường đóng T6/T7, cho phép chọn logic đóng khi cháy hoặc ngắt khi cháy (ví dụ ngắt điều hòa). Đầu vào T8/T9 chỉ nhận tiếp điểm khô, không nhận điện áp. Module lắp trong hộp nối 50–100 mm cạnh tủ điện của thiết bị được điều khiển; dây điều khiển từ rơ-le ra có thể là cáp hai lõi, còn tín hiệu báo trạng thái tại chỗ có thể đưa ra đèn báo phòng Horing AH-413 hoặc đèn tương đương qua tiếp điểm.

Về dòng tiêu thụ chưa có trong datasheet

Datasheet CMX-7-E Rev D không ghi dòng chờ. Số 850 µA / 3,95 mA lưu hành là của nhà phân phối và chưa kiểm chứng; bản Trung Quốc CMX-7D ghi 350 µA @24 V khi không giao tiếp. Khi tính tải loop, chúng tôi khuyên lấy số lớn hơn để an toàn về dự phòng, và ghi rõ nguồn trong thuyết minh thay vì trình bày như số của hãng.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.
