Trung tâm điện thoại báo cháy 40 kênh GST-FT40N – GST có kiểm định/lưu thông

Trung tâm điện thoại báo cháy GST-FT40N (tên kho: trung tâm điện thoại báo cháy 40 kênh, trong đó “kênh” là “vùng” theo cách gọi của hãng) là tủ điện thoại chữa cháy hệ thường đặt tại phòng điều khiển, tạo liên lạc thoại 2 chiều với các tổ hợp điện thoại tại hiện trường khi có cháy hoặc sự cố. Tủ có 40 vùng, mỗi vùng tối đa 5 tổ hợp, giám sát hở/chập từng vùng độc lập, nối mạng tối đa 8 tủ, ghi âm 15 phút và lắp rack 19 inch cao 4U. Hàng có tem kiểm định/lưu thông, giá 27.877.500đ.

Cỡ 40 vùng dành cho nhà máy nhiều phân xưởng, kho xăng dầu và cảng, khu công nghiệp có tổ chữa cháy cơ sở, toà nhà cao tầng nhiều tầng kỹ thuật và tầng hầm – những nơi bộ đàm hoặc điện thoại di động mất sóng trong hầm, trong nhà thép, còn tổ chữa cháy cần một kênh thoại có dây riêng để chỉ huy. Hệ điện thoại chữa cháy độc lập với tủ báo cháy, không đi qua loop địa chỉ.

Thông số theo manual GST do nhà phân phối đăng lại (gst.com.cn không còn đăng trang riêng của GST-FT40N).

Thông số kỹ thuật

Hạng mục	Giá trị
Điện áp làm việc	24 VDC ±10 %
Dòng chờ / dòng tối đa	0,3 A / 1,2 A
Số vùng	40 vùng (zone), mỗi vùng giám sát hở/chập riêng
Tổ hợp mỗi vùng	Tối đa 5 tổ hợp
Nối mạng	Tối đa 8 tủ; tủ địa chỉ 1 là tủ chính; đặt địa chỉ bằng phím 1–8 khi bật nguồn
Chuyển cuộc gọi	Không trả lời trong 12 giây → tự chuyển sang tủ khác trong mạng
Ghi âm	15 phút, tự ghi khi hội thoại, ghi đè khi đầy
Dải tần thoại	300–3400 Hz
Xuyên âm / suy hao truyền	< -60 dB / < 5 dB
Điện trở cuối tuyến	10 kΩ ±0,5 kΩ ở điểm cuối mỗi vùng
Đầu nối	Power +24/GND (có cực), E tiếp đất, Network +/- (có cực), Audio Output, Zn+/Zn- cho 40 vùng
Dây dẫn	Nguồn ≥1,5 mm²; đôi xoắn tới tổ hợp ≥1,0 mm²; đôi xoắn mạng ≥1,0 mm²; trở kháng mỗi dây ≤20 Ω

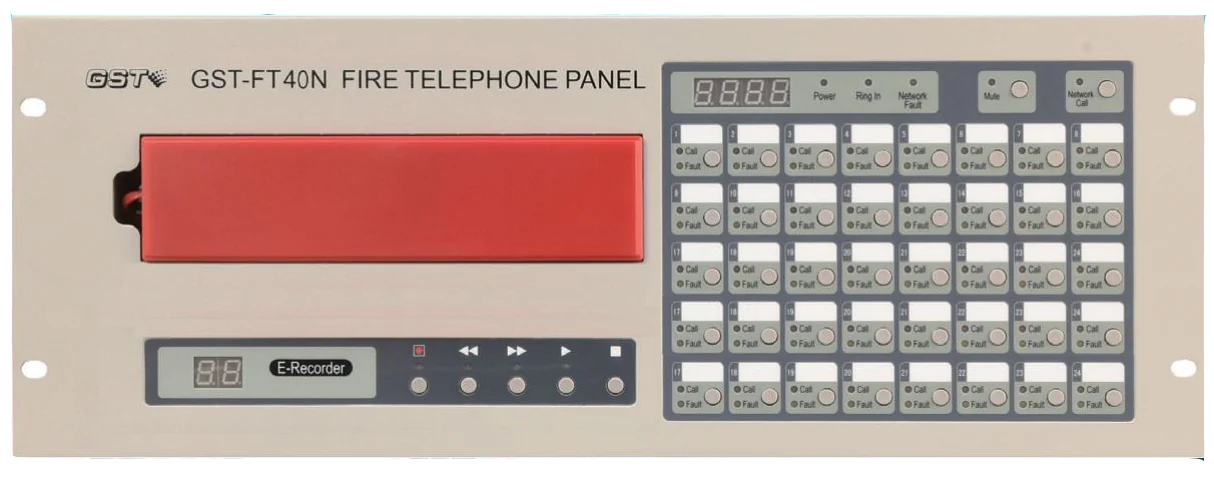

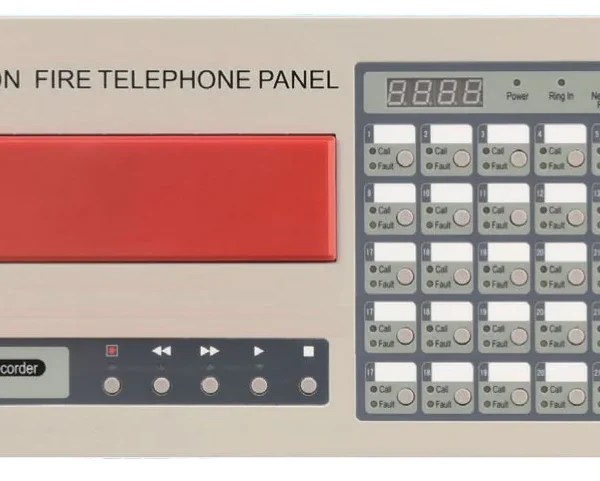

Hiển thị	LED Call 1–40 (đỏ), Fault 1–40 (vàng), Ring In, Network Fault, Power, Mute; màn hình số trạng thái mạng
Nhiệt độ, độ ẩm	-5 °C đến +40 °C; 45–95 %
Kích thước, khối lượng	482,5 × 177 × 225 mm (rack 19 inch, 4U); 5,3 kg cả bì

Đấu nối và thiết bị đi kèm

Mỗi vùng đấu vào cặp Zn+/Zn- bằng cáp đôi xoắn ≥1,0 mm², trên đó mắc tổ hợp cố định P-9911(F) hoặc ổ cắm P-9911(J) cho tổ hợp cầm tay P-9911(M); tổ hợp hoặc ổ cắm cuối vùng phải có điện trở 10 kΩ. Điện thoại loa rảnh tay P-9911(H) cũng dùng được với dòng FT theo trang hãng. Đầu Network +/- nối sang tủ GST-FT8WN 8 vùng hoặc GST-FT24N 24 vùng khi cần mở rộng; ba tủ cùng cách nối mạng 8 tủ và cùng chuẩn vùng, nhưng hãng không nêu rõ việc trộn loại tủ trong một mạng, nên hồ sơ nên xác nhận với kỹ thuật trước.

Tủ cần nguồn 24 VDC riêng chịu được 1,2 A, dây nguồn ≥1,5 mm², đầu E nối đất; Power và Network đều có cực.

Xem thêm tủ báo cháy và hệ thống báo cháy của GST trên Thietbi114.

Chia 40 vùng cho nhà máy: tính tổ hợp và chiều dài dây

Nhà máy có 6 phân xưởng, 1 kho thành phẩm, 1 trạm bơm và 2 nhà kỹ thuật thường chia mỗi phân xưởng 3–4 vùng theo lối thoát nạn, kho 3 vùng, trạm bơm và nhà kỹ thuật mỗi nơi 1 vùng: tổng khoảng 30 vùng, còn 10 vùng dự phòng cho mở rộng. Mỗi vùng tối đa 5 tổ hợp nên 40 vùng cho phép tới 200 tổ hợp trên lý thuyết, nhưng nên giữ 2–3 tổ hợp một vùng để người nghe biết cuộc gọi đến từ đâu. Về dây: manual yêu cầu trở kháng mỗi dây ≤20 Ω; theo điện trở suất của đồng, dây 1,0 mm² cỡ 17 Ω mỗi km (ước tính), nên một vùng kéo xa quá 1 km phải chuyển sang dây 1,5 mm² hoặc tách vùng; số cuối cùng đo bằng đồng hồ khi nghiệm thu.

Nối mạng 8 tủ, chuyển cuộc gọi 12 giây và ghi âm 15 phút

Khi công trình có nhiều phòng trực, đặt tủ chính địa chỉ 1 tại phòng điều khiển trung tâm, các tủ phụ 2–8 tại phòng trực phân xưởng; bật tủ phụ trước rồi bật tủ chính để tự đăng ký, thêm hay bớt tủ đều phải đăng ký lại. Cuộc gọi từ hiện trường không được trả lời trong 12 giây sẽ chuyển sang tủ khác trong mạng, tức ca trực vắng người ở một phòng vẫn không làm rơi cuộc gọi. Bộ ghi âm 15 phút tự ghi mọi hội thoại và ghi đè khi đầy, nên sau sự cố cần trích xuất sớm để phục vụ điều tra; màn hình số trên mặt tủ cho biết trạng thái mạng và đèn Network Fault sáng khi đứt đường mạng.

Sản phẩm liên quan: Tủ điện thoại báo cháy 8 kênh -FT8WN · Tủ liên lạc 24 kênh,24VDC, có thể nối mạng 8FT panels -FT24N · Thiết bị liên lạc cầm tay -P-9911(M) · Thiết bị liên lạc gắn cố định P-9911(F).

Câu hỏi thường gặp

“40 kênh” và “40 vùng” có khác nhau không?

Không. Tên kho ghi 40 kênh, manual GST ghi 40 zones; cùng là 40 mạch tổ hợp riêng biệt, mỗi mạch giám sát hở/chập độc lập.

GST-FT40N có đấu vào loop tủ báo cháy GST200N không?

Không. Hệ điện thoại chữa cháy độc lập, có nguồn 24 VDC riêng và dây vùng riêng; tủ báo cháy và tủ điện thoại chỉ đứng cạnh nhau ở phòng trực.

Mỗi vùng mắc được bao nhiêu tổ hợp?

Tối đa 5 tổ hợp P-9911(F) hoặc ổ cắm P-9911(J); thiết bị cuối vùng lắp điện trở 10 kΩ, thiếu điện trở là tủ báo lỗi vùng.

Nối mạng với GST-FT8WN hay GST-FT24N được không?

Ba tủ dùng chung cách nối mạng tối đa 8 tủ và chuẩn vùng như nhau, nhưng manual không nêu rõ việc trộn các loại tủ trong một mạng; nên xác nhận với kỹ thuật trước khi lập hồ sơ.

Tủ cao bao nhiêu U để đặt rack?

4U, kích thước 482,5 × 177 × 225 mm cho rack 19 inch; một số trang ghi 3U là nhầm với GST-FT24N.
