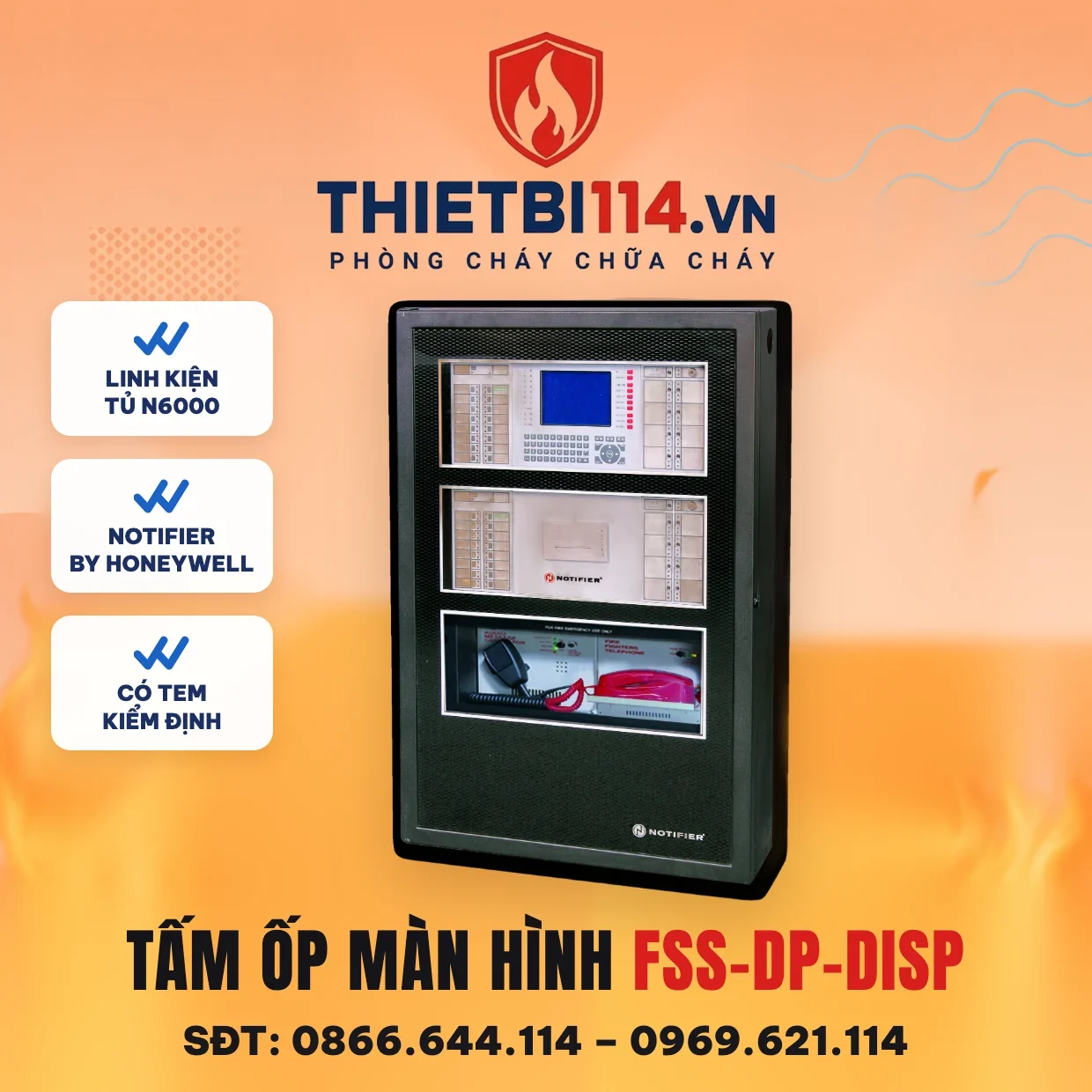

Tấm ốp gắn màn hình CPU FSS-DP-DISP – Notifier có kiểm định/lưu thông

Tấm ốp gắn màn hình CPU FSS-DP-DISP là tấm mặt (dress panel) hàng trên cùng của tủ báo cháy Notifier N-6000, dùng khi hàng đó lắp bo CPU-6000D có màn hình LCD và bàn phím. Tấm ốp che kín bo mạch, chỉ chừa cửa sổ cho màn hình, các LED trạng thái và bàn phím, để người trực thao tác được mà không chạm vào linh kiện điện tử.

Trang này nói rõ tấm ốp che vị trí nào, vì sao tủ hở không được chấp nhận khi nghiệm thu và cách đếm đủ các tấm ốp cho một bộ tủ N6000.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-DP-DISP (Honeywell: DP-DISP)
Chức năng	Tấm ốp hàng trên cùng của tủ khi lắp bo CPU có màn hình; che mặt CPU/module, chừa cửa sổ hiển thị và bàn phím
Vị trí lắp	Hàng trên cùng của vỏ tủ CAB-4 (FSS-SBB-B4)
Màu	Đen
Vật liệu	Kim loại (theo nhà phân phối); hãng chưa công bố chi tiết
Kích thước, khối lượng	Hãng chưa công bố
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc DP-DISP; bản FSS-DP-DISP nhập về dùng chung tài liệu này
Giá bán lẻ	1.293.500 đ đã gồm VAT, một mức giá

Tấm ốp che vị trí nào trong tủ

Datasheet DN-7070 của Notifier mô tả DP-DISP là tấm mặt cho hàng trên cùng của tủ khi có CPU lắp ở đó. Tài liệu Notifier Trung Quốc cho hệ N-6000 ghi tấm này che mặt CPU hoặc module và lắp ở vị trí trên cùng của vỏ CAB-X4. Nói cách khác, mỗi bộ tủ N6000 có đúng một tấm FSS-DP-DISP, đặt ngay sau cửa sổ kính của cửa FSS-DR-B4 để màn hình 320×240 và 11 LED nhìn thấy được từ bên ngoài khi cửa đóng.

Nếu hàng trên cùng còn vị trí module chưa dùng (ví dụ chỗ dành cho bộ hiển thị phụ), vị trí đó che bằng tấm FSS-BMP-1 gắn lên tấm ốp này.

Vì sao tủ hở không được chấp nhận khi nghiệm thu

Tủ trung tâm là thiết bị điện có cầu đấu 220 V, ắc quy và bo mạch điều khiển cả hệ thống. Khi thiếu tấm ốp, bo mạch lộ ra sau cửa kính: bụi, côn trùng và tay người có thể chạm vào linh kiện; nhân viên trực có thể vô tình chạm công tắc DIP hay rút cáp; và tủ không còn đúng cấu hình mà hãng công bố. Đơn vị kiểm tra nghiệm thu thường yêu cầu tủ lắp đầy đủ theo tài liệu hãng, có che chắn và khóa cửa, nên tủ hở là lý do phổ biến khiến hạng mục báo cháy phải khắc phục rồi kiểm tra lại.

Vì vậy hãy tính tấm ốp ngay từ dự toán thay vì coi đó là phụ kiện mua sau. Với tủ thường lắp sẵn như tủ trung tâm báo cháy không dây Hikvision, mặt tủ đã kín từ nhà máy; với tủ module N6000, người mua phải tự chọn từng tấm.

Cách đếm tấm ốp cho một bộ tủ

• FSS-DP-DISP: 1 tấm cho hàng CPU, mọi cấu hình.
• FSS-DP-1: 1 tấm cho mỗi hàng lắp card loop (khung FSS-CHS-4L). Tủ dùng 1 khung cần 1 tấm, 2 khung cần 2 tấm.
• FSS-BP-4: 1 tấm cho hàng bộ nguồn và ắc quy ở đáy tủ.
• FSS-BMP-1: bằng số vị trí module còn trống trên các hàng; bộ tủ nhập về thường có 2 tấm.

Ví dụ tủ 8 loop với 4 card LCM-2 và 1 card NIC-EC: 1 DP-DISP, 2 DP-1 (hai khung), 1 BP-4 và 3 BMP-1 cho 3 vị trí trống ở khung thứ hai. Cộng vào vỏ FSS-SBB-B4 và cửa FSS-DR-B4 là đủ phần cơ khí.

Lắp tấm ốp và kiểm tra trước khi đóng cửa

Tấm ốp lắp sau cùng, khi đã đấu dây và thử tủ xong. Đặt tấm vào hàng trên cùng, canh cửa sổ trùng với màn hình và bàn phím, bắt vít vào các trụ trên vỏ. Kiểm tra nhìn rõ 11 LED và các phím bấm không bị vướng mép tấm. Sau đó treo cửa, đóng và khóa, bàn giao chìa cho người phụ trách. Nếu tấm bị móp trong vận chuyển, báo ngay để đổi trước khi lắp, vì tấm móp có thể chạm vào bo CPU.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

FSS-DP-DISP dùng cho hàng nào của tủ?

Hàng trên cùng, nơi lắp bo CPU-6000D có màn hình và bàn phím; tấm chừa cửa sổ hiển thị và che phần bo mạch còn lại.

Một bộ tủ N6000 cần mấy tấm FSS-DP-DISP?

Một tấm, vì mỗi tủ chỉ có một bo CPU có màn hình ở hàng trên cùng.

Không lắp tấm ốp có sao không?

Tủ hở bo mạch không đúng cấu hình hãng, mất an toàn điện và thường bị yêu cầu khắc phục khi kiểm tra nghiệm thu. Nên lắp đủ tấm ốp trước khi bàn giao.

Tấm ốp có kích thước bao nhiêu?

Hãng chưa công bố; tấm được thiết kế khớp với hàng trên cùng của vỏ CAB-4 nên không cần gia công thêm.

FSS-DP-DISP có kèm tấm che vị trí trống không?

Không. Vị trí module trống trên tấm ốp che bằng FSS-BMP-1 mua riêng theo số vị trí trống.
