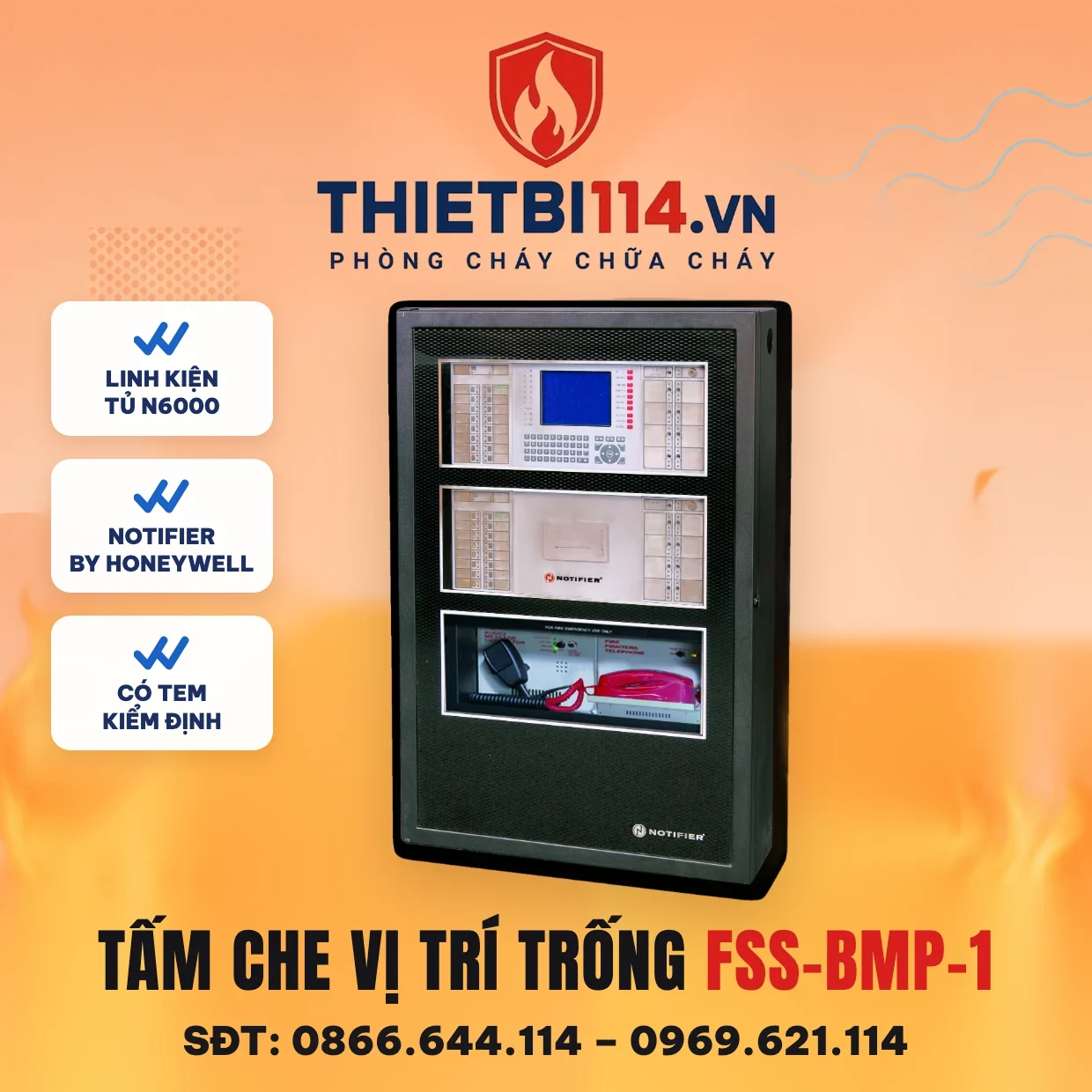

Tấm che vị trí trống tủ trung tâm FSS-BMP-1 – Notifier có kiểm định/lưu thông

Tấm che vị trí trống tủ trung tâm FSS-BMP-1 là tấm che nhỏ (blank module plate) lấp một vị trí module chưa dùng trên tấm ốp của tủ báo cháy Notifier N-6000. Khác với FSS-DP-1 che cả hàng, FSS-BMP-1 chỉ che một ô module, nên số lượng cần mua bằng số ô trống sau khi đã sắp xếp card loop, card mạng và bộ hiển thị.

Nội dung dưới đây giải thích tấm che gắn ở đâu, có gì phía sau tấm, cách đếm số tấm theo cấu hình và vì sao một ô trống nhỏ cũng có thể khiến tủ bị ghi nhận không đạt khi kiểm tra.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-BMP-1 (Honeywell: BMP-1)
Chức năng	Che vị trí module trống trên hộp hiển thị hoặc trên tấm ốp (ADP-4B, DP-DISP) của tủ
Trụ gắn phía sau	4 trụ đứng để gắn module tùy chọn (NCM-W, NCM-F, TM-4) sau tấm che
Phạm vi che	Một vị trí module mỗi tấm
Màu	Đen
Khối lượng	Khoảng 0,45 kg (số của nhà phân phối); hãng chưa công bố
Kích thước	Hãng chưa công bố
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc BMP-1; bản FSS-BMP-1 nhập về dùng chung tài liệu này
Giá bán lẻ	1.156.500 đ đã gồm VAT, một mức giá

Tấm che gắn ở đâu và có gì phía sau

Trang sản phẩm Honeywell mô tả BMP-1 là tấm che vị trí module trống trên hộp hiển thị hoặc trên tấm ốp như ADP-4B và DP-DISP. Tài liệu Notifier Trung Quốc liệt kê tấm này trong bộ tấm ốp của N-6000 cùng FSS-DP-DISP, ADP-4, DP-1 và BP-4, dùng để che mặt hiển thị, bàn phím, máy in hoặc tủ điều khiển ở vị trí chưa lắp thiết bị.

Mặt sau tấm có 4 trụ đứng, nên ngoài chức năng che, tấm còn là giá đỡ cho module tùy chọn (hãng nêu NCM-W, NCM-F, TM-4) lắp ẩn phía sau. Với tủ N6000 thông thường, khách hàng chủ yếu dùng tấm để che ô trống ở hàng card loop và ở hàng CPU.

Đếm số tấm theo cấu hình

Quy tắc: số tấm FSS-BMP-1 bằng tổng số ô module trống trên tất cả các hàng. Mỗi khung FSS-CHS-4L có 4 ô; cộng các card thực lắp rồi lấy 4 nhân số khung trừ đi.

• Tủ 2 loop, 1 card LCM-2 trên 1 khung: 3 ô trống, nhưng hồ sơ nhập khẩu bộ tủ này ghi 2 tấm BMP-1, vì một ô dành sẵn cho card mạng hoặc ô ở hàng CPU được tính khác. Hãy hỏi kỹ thuật để chốt số chính xác.
• Tủ 8 loop, 4 card LCM-2 và 1 NIC-EC trên 2 khung: 3 ô trống ở khung thứ hai, cần 3 tấm.
• Tủ 16 loop, 8 card LCM-2 kín 2 khung: không cần tấm ở hàng card.

Nên mua dư một tấm cho mỗi tủ để thay khi tấm bị móp hoặc khi tạm rút một card ra sửa chữa mà vẫn giữ tủ kín.

Một ô trống có thực sự ảnh hưởng nghiệm thu

Có. Ô trống trên tấm ốp là lỗ hở thẳng vào khung gá và cầu đấu của card bên cạnh. Bụi lọt vào, tay người có thể chạm tới công tắc DIP của card kế bên, và tủ không còn đúng hình ảnh cấu hình hãng. Khi kiểm tra nghiệm thu, người kiểm tra mở cửa tủ và chụp ảnh; tủ có ô hở thường bị ghi vào biên bản yêu cầu bổ sung, dù hệ thống vẫn hoạt động bình thường. Chi phí một tấm che rất nhỏ so với việc hẹn lại lịch kiểm tra.

Nguyên tắc tủ kín cũng áp dụng cho các tủ thường; ví dụ tủ trung tâm báo cháy 8 kênh Multron CFP-600-8 có mặt tủ liền khối nên không phát sinh tấm che, còn tủ module N6000 người mua phải tự tính.

Lắp và tháo tấm che

Tấm che bắt vào tấm ốp bằng vít, tháo bằng tua vít thường. Khi mở rộng loop, tháo tấm ở ô định lắp card mới, giữ tấm lại làm dự phòng. Không dùng tấm của hãng khác hoặc tấm tự cắt, vì tấm tự chế không có 4 trụ gắn và không cùng màu đen với bộ tấm ốp, dễ bị nhận ra khi kiểm tra. Nếu bạn dùng thêm chuông hay còi đèn ngoài tủ như chuông báo cháy Hochiki FBB-150K, chúng lấy tín hiệu qua module điều khiển trên loop, không chiếm ô module trong tủ.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

FSS-BMP-1 che chỗ nào trong tủ N6000?

Che một vị trí module trống trên tấm ốp hoặc hộp hiển thị, thường ở hàng card loop hoặc hàng CPU chưa lắp đủ thiết bị.

Cần mua bao nhiêu tấm FSS-BMP-1?

Bằng số ô module trống sau khi xếp card; tủ 8 loop có 4 card LCM-2 và 1 card NIC-EC trên 2 khung cần 3 tấm. Bộ tủ 2 loop nhập về thường kèm 2 tấm.

Mặt sau tấm che có gì?

4 trụ đứng để gắn module tùy chọn như NCM-W, NCM-F hoặc TM-4 phía sau tấm, theo trang sản phẩm Honeywell.

FSS-BMP-1 và FSS-DP-1 khác nhau thế nào?

FSS-DP-1 che cả một hàng của tủ, FSS-BMP-1 chỉ che một ô module trên tấm ốp; hai loại dùng kết hợp.

Kích thước tấm là bao nhiêu?

Hãng chưa công bố; khối lượng khoảng 0,45 kg theo nhà phân phối. Tấm khớp với ô module chuẩn của tấm ốp CAB-4.

Thông tin liên hệ

Thietbi114 bán tấm che FSS-BMP-1 kèm trọn bộ linh kiện tủ N6000 theo dự án, một mức giá thống nhất, hàng có tem kiểm định/lưu thông. Gọi 0866.644.114 để chốt số tấm che theo sơ đồ xếp card của tủ.

Nội dung do Đội ngũ kỹ thuật Thietbi114 biên soạn theo tài liệu Notifier.
