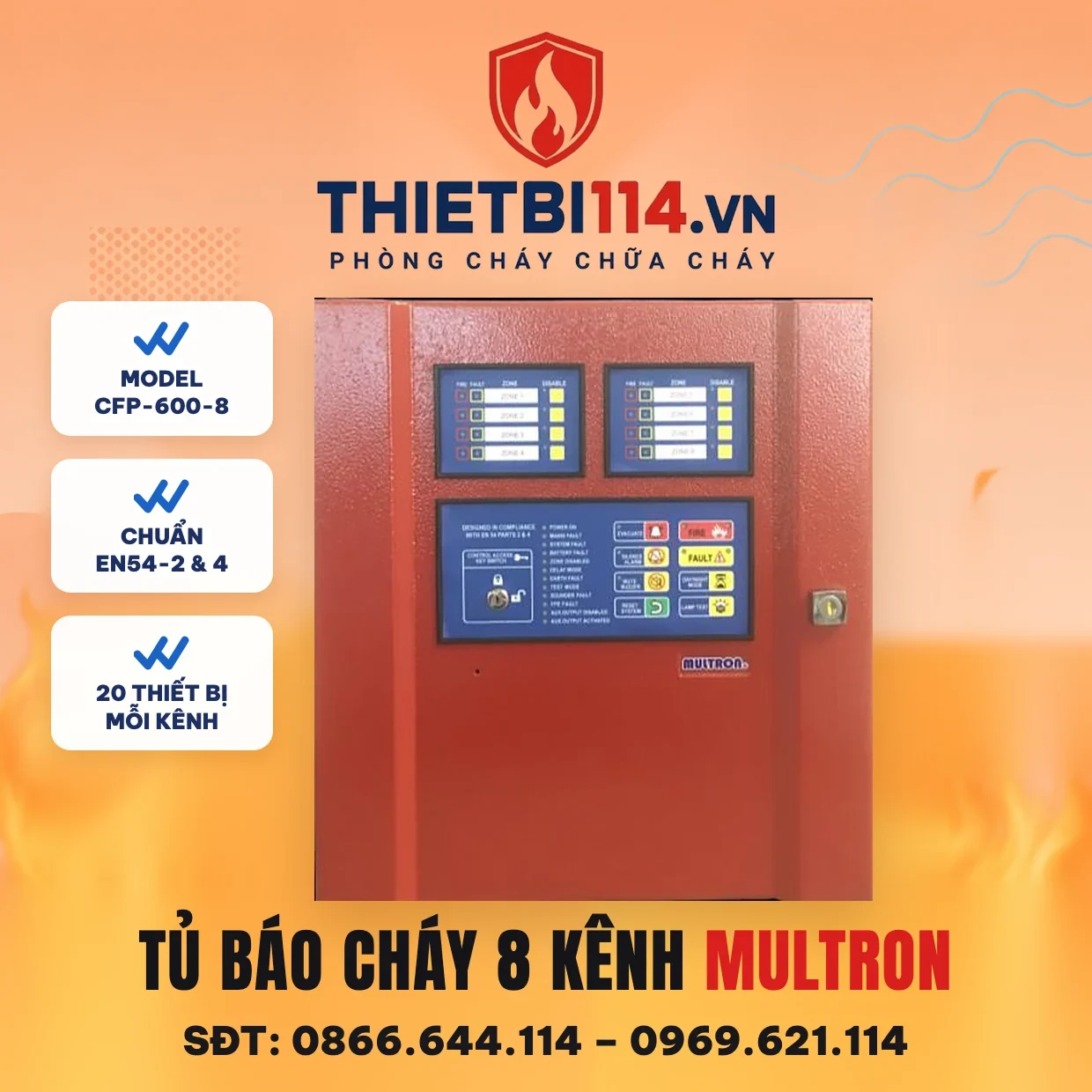

Tủ trung tâm báo cháy 8 kênh Multron CFP-600-8

Tủ trung tâm báo cháy 8 kênh Multron CFP-600-8 là tủ báo cháy thường (conventional) của Multron Systems, Singapore. Tủ thiết kế theo tiêu chuẩn châu Âu EN54 phần 2 và 4. Tủ có 8 kênh (zone), mỗi kênh nhận tối đa 20 thiết bị hệ thường, nên cả tủ quản lý tới khoảng 160 đầu báo và nút ấn. Tủ điều khiển bằng vi xử lý, thao tác cài đặt khoá bằng chìa để tránh người không phận sự can thiệp. Hàng có kiểm định, lưu thông.

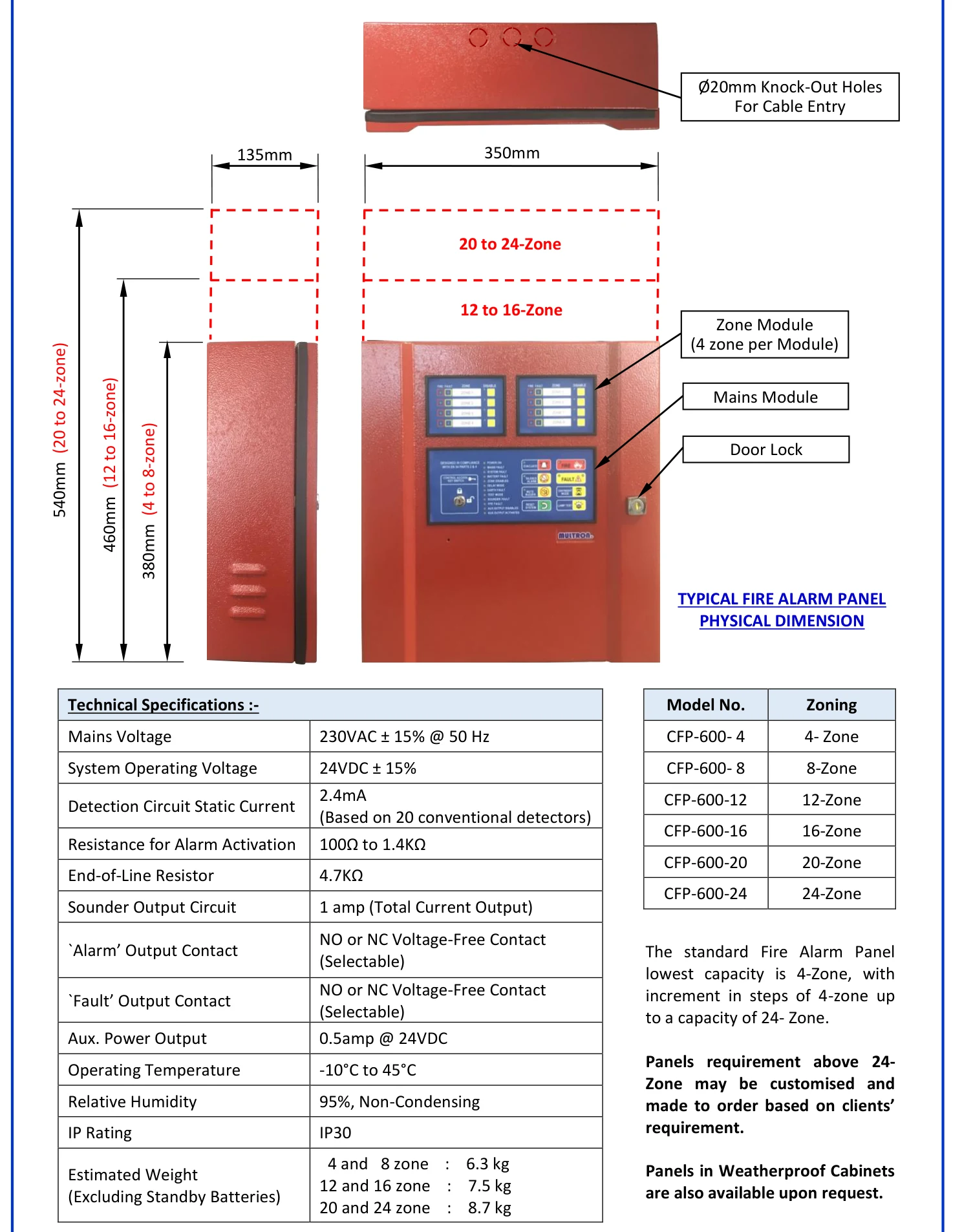

Thông số kỹ thuật

(Theo datasheet CFP-600 Series của Multron Systems Pte Ltd)

Model	CFP-600-8 — dòng CFP-600 Series
Số kênh	8 kênh (2 module kênh, mỗi module 4 kênh)
Thiết bị mỗi kênh	Tối đa 20 thiết bị hệ thường
Tiêu chuẩn thiết kế	EN54 Part 2 & Part 4
Nguồn lưới	230VAC ±15% @ 50Hz
Điện áp hệ thống	24VDC ±15%
Nguồn dự phòng	2 ắc quy 12VDC mắc nối tiếp (không kèm theo tủ)
Dòng tĩnh mạch báo	2,4 mA (tính cho 20 đầu báo thường)
Điện trở kích hoạt báo cháy	100Ω – 1,4kΩ
Điện trở cuối kênh	4,7kΩ
Ngõ ra chuông/còi	2 ngõ ra · tổng 1A
Tiếp điểm Alarm / Fault	Mỗi loại 1 tiếp điểm khô, chọn NO hoặc NC
Nguồn phụ 24VDC	1 ngõ thường + 1 ngõ có reset · 0,5A
Nhiệt độ / độ ẩm	–10°C đến 45°C · 95% không ngưng tụ
Cấp bảo vệ	IP30 (lắp trong nhà)
Kích thước vỏ	380 × 350 × 135 mm (cao × rộng × sâu)
Khối lượng	6,3 kg (chưa gồm ắc quy)
Sản xuất	Multron Systems Pte Ltd, Singapore · ISO 9001

Cấu tạo module: dễ sửa, dễ mở rộng

Điểm khác của CFP-600 so với nhiều tủ thường giá rẻ là cấu tạo dạng module. Mặt tủ 8 kênh gồm:

• 2 module kênh (CFP-600-ZM): mỗi module 4 kênh. Mỗi kênh có đèn FIRE (đỏ), đèn FAULT (vàng) và nút DISABLE kèm đèn riêng để cô lập kênh khi bảo trì. Nhãn tên kênh luồn từ phía sau, ghi được tên khu vực như “Kho A”, “Tầng 2”.
• Module chính (CFP-600-MM): chứa toàn bộ đèn trạng thái, nút điều khiển (sơ tán, tắt chuông, reset, thử đèn, chế độ ban ngày) và khoá chìa phân quyền truy cập.

Mạch trong tủ dùng linh kiện dán bề mặt, các bo nối với nhau bằng cáp dẹt. Bo nào hỏng thì thay riêng bo đó, không phải thay cả tủ. Vỏ có sẵn lỗ đột Ø20 mm để luồn dây.

Dùng được cho hệ chữa cháy khí, foam

Dòng CFP-600 có tuỳ chọn module xả khí (CFP-600-GM) lắp thêm vào tủ. Module này điều khiển xả chất chữa cháy cho hệ CO2, FM200, foam hoặc sprinkler kích hoạt trước (pre-action). Module xả khí có đồng hồ đếm ngược, nút huỷ xả (Abort) và nút xả tay. Nhà sản xuất có thể lập trình để chỉ xả khi 2 kênh cùng báo (cross-zone), tránh xả nhầm do một đầu báo lỗi. Module xả khí là tuỳ chọn, không có sẵn trong mã CFP-600-8 tiêu chuẩn; cần báo trước khi đặt hàng.

Chọn 8 kênh hay cỡ khác?

Dòng CFP-600 có 6 cỡ, tăng từng bước 4 kênh:

Model	Số kênh	Chiều cao vỏ	Khối lượng
CFP-600-4	4	380 mm	6,3 kg
CFP-600-8 ← trang này	8	380 mm	6,3 kg
CFP-600-12 / 16	12 / 16	460 mm	7,5 kg
CFP-600-20 / 24	20 / 24	540 mm	8,7 kg

Bản 4 kênh và 8 kênh dùng chung một vỏ. Nếu công trình đang cần 5–6 kênh, chọn thẳng 8 kênh để còn kênh dự phòng khi mở rộng. Theo nguyên tắc chung, mỗi kênh nên ứng với một khu vực dễ xác định (một tầng, một kho, một dãy phòng). Chia kênh hợp lý giúp đội bảo vệ tìm ra nơi báo cháy nhanh hơn.

Nếu cần so sánh với tủ thường thương hiệu Đài Loan, xem tủ Horing 5 kênh và tủ Horing 10 kênh.

Câu hỏi thường gặp

Tủ đã kèm ắc quy chưa?

Chưa. Khối lượng 6,3 kg trong datasheet là chưa gồm ắc quy. Tủ dùng 2 ắc quy 12VDC mắc nối tiếp để thành 24VDC. Dung lượng ắc quy chọn theo số thiết bị và thời gian dự phòng thiết kế yêu cầu.

Đấu đầu báo hãng khác vào được không?

Tủ nhận thiết bị hệ thường 2 dây với điện trở cuối kênh 4,7kΩ. Hầu hết đầu báo khói, đầu báo nhiệt và nút ấn hệ thường 24VDC dùng được. Nên gửi model thiết bị để kỹ thuật kiểm tra trước.

Có lắp ngoài trời được không?

Vỏ tiêu chuẩn đạt IP30, chỉ dùng trong nhà. Multron có sản xuất vỏ chống thời tiết theo yêu cầu riêng.

Có hồ sơ kiểm định, VAT không?

Có. Hàng có kiểm định, lưu thông, xuất VAT. Số lượng dự án gọi 0866.644.114.
