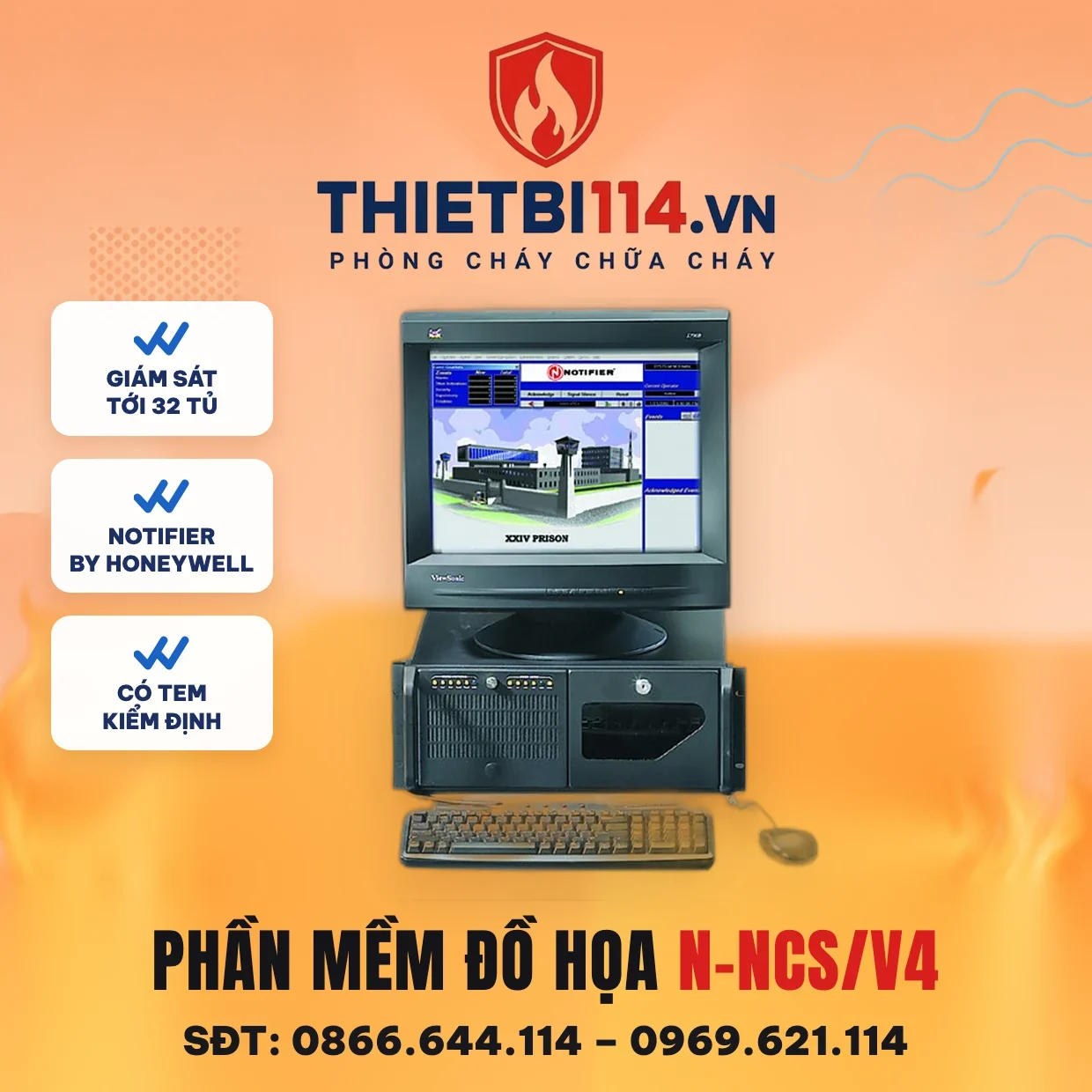

Phần mềm đồ họa giám sát N-NCS/V4 – Notifier có kiểm định/lưu thông

Phần mềm đồ họa giám sát N-NCS/V4 là trạm điều khiển mạng (Network Control Station Software) của Notifier dùng cho hệ tủ trung tâm N6000. Datasheet N-6000 chỉ mô tả ngắn gọn “N-NCS: Network Control Station Software”, catalogue ghi tủ tương thích N-NCS và mạng N-NET hỗ trợ tối đa 32 node; tài liệu Trung Quốc gọi đây là trạm hiển thị đồ họa. Phần mềm cài trên máy tính phòng trực, nối vào mạng tủ qua card NIC-EC, và đưa sự kiện lên sơ đồ tầng thay cho dòng chữ trên LCD tủ.

Trang này mô tả phần mềm làm được gì theo tài liệu hãng, phần nào là thông tin của kênh phân phối, và bạn cần chuẩn bị gì về phần cứng mạng trước khi mua bộ bản quyền.

Thông số kỹ thuật

Hạng mục	Thông số
Model	N-NCS/V4 (bản “V4” theo kênh phân phối; datasheet hãng chỉ ghi N-NCS)
Mô tả theo hãng	“N-NCS: Network Control Station Software” (datasheet N-6000); trạm hiển thị đồ họa (manual tiếng Trung); tủ N-6000 tương thích N-NCS
Quy mô mạng	N-NET tối đa 32 node (catalogue N-6000)
Kết nối	Qua card NIC-EC trên N-NET; theo kênh phân phối: một tủ N6000 có thể nối trực tiếp không cần NIC-EC, từ hai tủ trở lên cần NIC-EC cho máy tính
Tính năng (theo kênh phân phối)	Bản đồ tầng, phóng to thu nhỏ, thêm/sửa thiết bị và màn hình, thư viện biểu tượng, 4 trạng thái mỗi thiết bị, lịch sử sự kiện, đăng nhập nhiều cấp, bật/tắt điểm
Hệ điều hành (theo kênh phân phối)	Windows 2000/XP, giao diện tiếng Trung giản thể ở bản đã ghi nhận
Máy tính đề nghị (theo kênh phân phối)	Pentium IV 2 GHz, 512 MB RAM, ổ cứng 80 GB, cổng RS-232 9 chân, màn hình 17 inch; máy tính mua riêng
Giới hạn node theo bản quyền	Hãng chưa công bố
Yêu cầu máy tính chính thức của hãng	Hãng chưa công bố
Đơn vị tính	Bộ
Giá bán lẻ	36.237.000 đ đã gồm VAT, đơn vị bộ

Giám sát tới 32 tủ trên một màn hình

N-NET là mạng ngang hàng của Notifier cho phép tối đa 32 node — tủ N6000 hoặc thiết bị điều khiển khác — liên lạc với nhau. N-NCS ngồi trên mạng đó như một trạm giám sát: khi bất kỳ tủ nào có báo cháy, sự cố hay điểm bị vô hiệu, sự kiện được đẩy về máy tính phòng trực kèm tên tủ, loop và địa chỉ. Với khu phức hợp nhiều tòa, người trực không phải đi đến từng tủ để đọc màn hình 320 × 240 của N6000.

Mô hình này khác với tủ thường nhiều kênh như tủ trung tâm báo cháy 8 kênh Multron CFP-600-8, nơi mỗi tủ hoạt động độc lập và không có lớp giám sát mạng.

Sơ đồ đồ họa: sự kiện hiện đúng vị trí trên bản vẽ

Theo kênh phân phối, N-NCS/V4 cho nhập bản đồ từng tầng, đặt biểu tượng thiết bị lên vị trí thật, phóng to thu nhỏ và hiển thị bốn trạng thái cho mỗi thiết bị. Khi đầu báo ở phòng 1203 báo cháy, biểu tượng phòng đó đổi màu trên sơ đồ tầng 12, kèm lịch sử để truy xuất về sau. Đăng nhập nhiều cấp cho phép nhân viên trực chỉ xem, còn quản lý mới được bật/tắt điểm.

Việc vẽ sơ đồ và gán địa chỉ cho từng biểu tượng là công đoạn tốn thời gian nhất khi triển khai; hãy chuẩn bị bản vẽ mặt bằng dạng ảnh và bảng địa chỉ thiết bị đã chốt trước khi cài đặt.

Phần cứng cần chuẩn bị: NIC-EC và máy tính

Hãng mô tả N-NCS kết nối qua NIC-EC trên N-NET. Kênh phân phối cho biết một tủ đơn có thể nối trực tiếp với máy tính, còn mạng từ hai tủ cần thêm NIC-EC cho máy tính; cấu hình máy tính đề nghị (Pentium IV 2 GHz, 512 MB RAM, RS-232) cũng là số của kênh phân phối và phản ánh đời phần mềm, nên với máy tính hiện nay bạn cần hỏi bên bán về khả năng chạy trên Windows mới hoặc máy ảo. Máy tính không nằm trong bộ phần mềm. Cách kết nối tủ với máy tính khác hẳn tủ thường như tủ trung tâm báo cháy 8 kênh Dahua DHI-HY-C102-8, vốn không có lớp phần mềm giám sát.

Không nhầm với ONYX NCS

Notifier còn có ONYX NCS cho mạng NOTI·FIRE·NET tại thị trường Mỹ; đó là sản phẩm khác, không dùng cho N6000. Hãng chưa công bố số node theo bản quyền và phiên bản V4 trên tài liệu chính thức, nên khi lập dự toán hãy ghi đúng tên N-NCS/V4 theo báo giá kênh phân phối và yêu cầu biên bản bàn giao bản quyền.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

N-NCS/V4 giám sát được bao nhiêu tủ N6000?

Mạng N-NET của hãng hỗ trợ tối đa 32 node theo catalogue; giới hạn node theo bản quyền phần mềm hãng chưa công bố.

Có cần card NIC-EC không?

Hãng mô tả kết nối qua NIC-EC trên N-NET. Theo kênh phân phối, một tủ đơn có thể nối trực tiếp, từ hai tủ trở lên cần NIC-EC cho máy tính.

Bộ phần mềm có kèm máy tính không?

Không. Máy tính mua riêng; cấu hình đề nghị là số của kênh phân phối, hãy hỏi bên bán về khả năng chạy trên Windows mới.

Phần mềm hiển thị gì trên sơ đồ?

Theo kênh phân phối: bản đồ tầng, biểu tượng thiết bị với 4 trạng thái, lịch sử sự kiện, đăng nhập nhiều cấp và bật/tắt điểm.

N-NCS có phải ONYX NCS không?

Không. ONYX NCS dùng cho mạng NOTI·FIRE·NET tại Mỹ; N-NCS dùng cho N6000 trên N-NET.

Thông tin liên hệ

Muốn biết bản N-NCS/V4 đang cung cấp chạy trên Windows nào và cần bao nhiêu NIC-EC cho số tủ của bạn, gọi 0866.644.114 để Thietbi114 hỏi kênh phân phối rồi trả lời bằng văn bản.

Bộ phần mềm bán theo dự án ở một mức giá 36.237.000 đ đã gồm VAT, tính theo bộ, chưa gồm máy tính và card NIC-EC.

Khi giao hàng, Thietbi114 gửi kèm tem kiểm định/lưu thông cho các thiết bị phần cứng đi cùng và biên bản bàn giao bản quyền phần mềm.

Nội dung do Đội ngũ kỹ thuật Thietbi114 biên soạn theo tài liệu Notifier.
