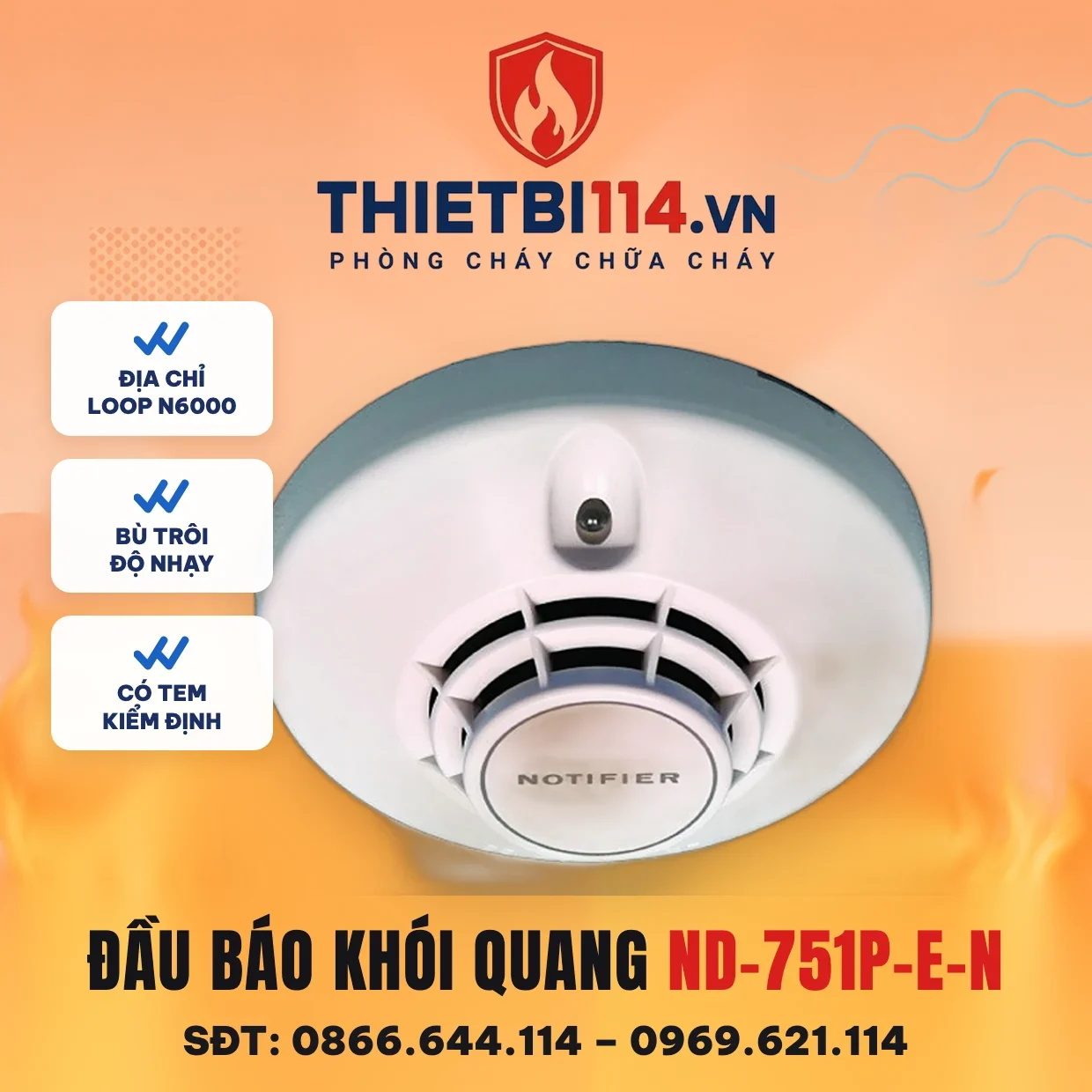

Đầu báo khói quang địa chỉ ND-751P-E-N – Notifier có kiểm định/lưu thông

Đầu báo khói quang địa chỉ ND-751P-E-N là đầu báo khói quang học thông minh chạy trên loop SLC của tủ trung tâm N6000 (Notifier by Honeywell). Mỗi đầu báo có CPU riêng, được ghi địa chỉ mềm bằng encoder CP900 và tự bù trôi khi buồng quang bám bụi, nên tủ nhận đúng vị trí điểm báo thay vì chỉ biết kênh như hệ thường.

Trang này tập trung vào một câu hỏi thiết kế: khu vực nào nên đặt đầu báo khói quang, khu vực nào nên chuyển sang đầu báo nhiệt cùng dòng ND-751, và cách đọc thông số để không nhầm giữa bản datasheet ND-751P-E với bản “New” đang lưu hành.

Thông số kỹ thuật

Hạng mục	Thông số
Model	ND-751P-E-N. Thông số theo tài liệu hãng cho model gốc ND-751P-E; bản ND-751P-E-N nhập về dùng chung tài liệu này
Loại	Đầu báo khói quang địa chỉ, CPU tích hợp, địa chỉ mềm, bù trôi, chọn được độ nhạy
Giao thức	NOTIFIER CLIP
Điện áp loop	15–32 VDC
Dòng chờ	≤ 450 µA (datasheet ND-751P-E Rev C); nhà phân phối ghi bản “New” 700 µA — xem nhãn sản phẩm và đế để chốt
Dòng báo động	3,5 mA tối đa (datasheet); bản “New” theo nhà phân phối 2 mA
Địa chỉ	1–199; một loop 99 đầu báo hoặc 198 khi mở rộng; ghi bằng encoder CP900
Số mức độ nhạy	Đặt từ tủ; số mức: Hãng chưa công bố
Nhiệt độ làm việc	-10 ~ 55 °C
Độ ẩm	10 ~ 95 % RH, không ngưng tụ
Kích thước	Ø102 mm, cao 50 mm kèm đế
Khối lượng	Hãng chưa công bố
Đế	B601 (B601-E)
Chứng nhận	GB 4715-2005 (3C số 2012081801000775 cấp cho ND-751P bản Trung Quốc); UL và EN 54-7 cho bản -E: Hãng chưa công bố
Giá bán lẻ	731.000 đ đã gồm VAT, đơn vị cái

Khói quang hay nhiệt: chọn theo khu vực

Catalogue N-6000 xếp ND-751P-E vào nhóm bảo vệ không gian mở: nhà ở, khối văn phòng, trường học, khuôn viên đại học. Đó là những nơi đám cháy thường bắt đầu âm ỉ từ giấy, vải, nhựa và sinh khói trước khi sinh nhiệt, nên đầu khói quang bắt tín hiệu sớm hơn đầu nhiệt nhiều phút.

• Nên dùng ND-751P-E-N: phòng làm việc, phòng ngủ khách sạn, hành lang, sảnh, phòng họp, kho giấy, kho vải, phòng máy chủ nhỏ có điều hòa.
• Nên đổi sang ND-751T-E-N (nhiệt cố định): bếp, khu rửa, gara, phòng máy phát, nơi có hơi nước hoặc khói nấu thường xuyên làm đầu khói báo giả.
• Nên đổi sang ND-751TR-E-N (nhiệt gia tăng): xưởng, kho hàng cao, nơi nhiệt độ nền biến thiên theo ngày nhưng khi cháy tăng vọt.

Nếu công trình chỉ có tủ thường, cùng vị trí có thể dùng đầu báo khói thường Sanjiang C9030T; còn khi đã đầu tư tủ địa chỉ N6000 thì lợi ích lớn nhất của ND-751P-E-N là tủ chỉ đích danh phòng nào đang có khói.

Bù trôi và độ nhạy đặt từ tủ

Bù trôi (drift compensation) là tính năng CPU trong đầu báo ghi nhận mức nhiễu nền tăng dần do bụi bám buồng quang, rồi tự dịch ngưỡng báo để độ nhạy thực tế giữ nguyên. Nhờ đó số lần báo giả khi bụi tích tụ giảm mà không phải vệ sinh buồng quang sớm.

Độ nhạy chọn từ tủ N6000 theo từng địa chỉ. Datasheet chỉ ghi “sensitivity options” mà không nêu số mức, nên trên bảng chúng tôi để “Hãng chưa công bố”; con số 10 mức bạn thấy ở một số nơi là của nhà phân phối. Trong thực tế thi công, khu vực sạch (văn phòng) đặt nhạy hơn, khu vực có bụi nhẹ đặt kém nhạy hơn để cân bằng giữa phát hiện sớm và báo giả.

Bản datasheet và bản “New”: đọc nhãn trước khi đặt

Tài liệu hãng chúng tôi dùng là datasheet ND-751P-E Rev C: dòng chờ ≤ 450 µA, báo động 3,5 mA, đế B601-E. Một số nhà phân phối lại ghi ND-751P-E-N “New” với 700 µA chờ, 2 mA báo động, độ ẩm 5–95 % — trùng thông số thế hệ mới ND-751P dùng đế B601C.

Hai bộ số này ảnh hưởng trực tiếp đến tính toán tải loop và loại đế phải mua. Vì vậy trước khi chốt số lượng, hãy yêu cầu bên bán chụp nhãn mặt sau đầu báo và mã đế (B601-E hay B601C); trang này sẽ cập nhật khi hãng công bố tài liệu riêng cho hậu tố -N.

Ghi địa chỉ và số điểm trên một loop

Địa chỉ ghi bằng encoder cầm tay CP900 trong dải 1–199 trước khi cắm lên đế. Theo catalogue, một loop N6000 giám sát đồng thời 99 đầu báo và 99 module, hoặc tới 198 đầu báo khi mở rộng; tủ từ 1 đến 16 loop. Cách ghi địa chỉ tương tự các dòng địa chỉ khác như đầu dò khói địa chỉ Horing QA-01, nhưng dụng cụ và giao thức CLIP không dùng chéo giữa các hãng.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

ND-751P-E-N có dùng được với tủ N6000 mọi cấu hình loop không?

Có. Đầu báo chạy trên loop SLC của N6000 từ bản 2 loop đến 16 loop, chiếm một địa chỉ trong dải 1–199 và không cần nguồn ngoài.

Đầu báo khói quang có báo giả trong bếp không?

Rủi ro cao vì hơi nước và khói nấu tán xạ ánh sáng như khói cháy. Khu bếp nên dùng đầu báo nhiệt cố định ND-751T-E-N cùng dòng.

Tôi phải mua đế nào cho ND-751P-E-N?

Datasheet ND-751P-E ghi đế B601 (B601-E). Nếu hàng về là bản thế hệ mới thì đế có thể là B601C, nên hãy hỏi bên bán mã đế đi kèm.

Ghi địa chỉ đầu báo bằng gì?

Bằng encoder CP900 của Notifier, dải 1–199. Việc ghi làm dưới đất trước khi lắp để tránh thao tác trên trần cao.

Sản phẩm có tem kiểm định/lưu thông chưa?

Hàng giao có tem kiểm định/lưu thông theo quy định hiện hành; hồ sơ kèm theo được gửi cùng hóa đơn khi bạn cần nộp nghiệm thu.
