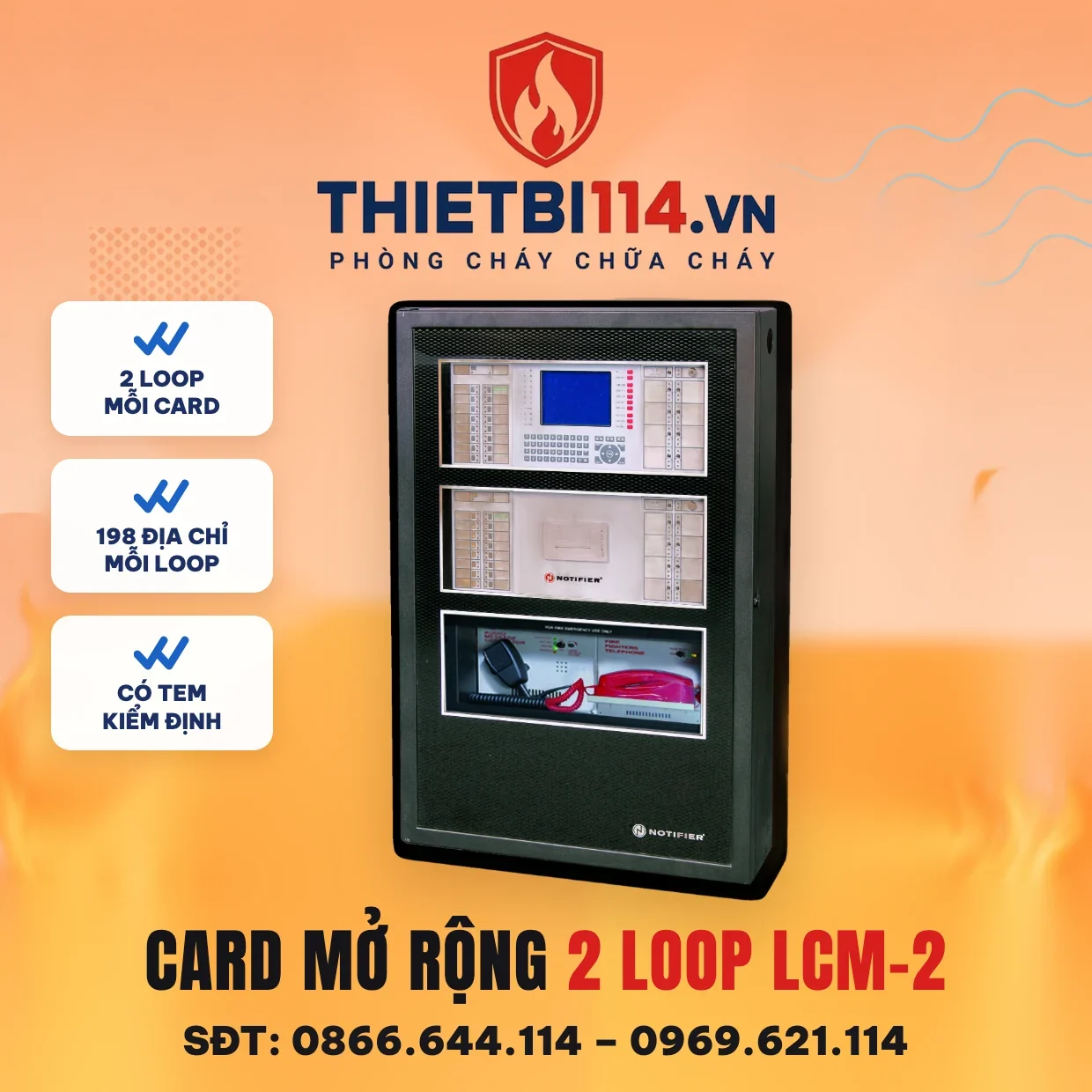

Card mở rộng 2 loop LCM-2 – Notifier có kiểm định/lưu thông

Card mở rộng 2 loop LCM-2 là bo mạch quản lý loop SLC của tủ trung tâm báo cháy địa chỉ Notifier N-6000. Bo CPU-6000D không tự giao tiếp với đầu báo; toàn bộ việc cấp nguồn loop, hỏi vòng địa chỉ và đọc trạng thái từng thiết bị do card LCM-2 đảm nhiệm. Mỗi card có 2 loop, mỗi loop nhận tối đa 198 thiết bị, nên số card LCM-2 quyết định dung lượng thực tế của tủ.

Bài này giải thích cách chia loop theo tầng, cách đi dây vòng kín để cách ly ngắn mạch và cách đặt địa chỉ card khi lắp nhiều LCM-2 trong cùng một tủ.

Thông số kỹ thuật

Hạng mục	Thông số
Model	LCM-2 (Loop Control Module, hệ N-6000)
Số loop	2 loop SLC mỗi card: loop 1 tại TB4, loop 2 tại TB5
Địa chỉ mỗi loop	198 thiết bị; module tối đa 99
Số card tối đa trong tủ	4 card với CPU-6000D-E/8; 8 card với CPU-6000D-E/16
Kiểu đi dây loop	Vòng kín Class A (ring) hoặc nhánh chữ T
Dây loop	Xoắn đôi RVS 2×1,5 mm²; điện trở vòng dưới 50 Ω
Giao tiếp với CPU	RS-485 (TB2) hoặc cáp dẹt J2/J4 nối chuỗi giữa các card
Nguồn cấp	24 VDC tại TB3, lấy từ bộ nguồn MPS-350W
Địa chỉ card	DIP SW1 8 bit, đặt số lẻ từ 1 đến 29
Đèn LED	LED nguồn 3,3 V / 5 V / 24 V; LED truyền thông và chế độ suy giảm; mỗi loop có LED chạy, lỗi, cháy
Chế độ suy giảm	Có: khi CPU hỏng, card tự phát báo cháy
Dòng tiêu thụ	Hãng chưa công bố
Kích thước, khối lượng	Hãng chưa công bố
Chứng nhận	Hãng chưa công bố riêng cho card (tủ N-6000 đạt CCCF)
Giá bán lẻ	11.758.500 đ đã gồm VAT, một mức giá

Chia loop theo tầng và theo khối nhà

Nguyên tắc chung khi thiết kế loop cho N-6000 là mỗi loop phụ trách một cụm tầng hoặc một khối nhà liền nhau, không để một loop chạy xuyên nhiều khối. Cách này giúp khi có sự cố dây ở một tầng, chỉ thiết bị trên loop đó bị ảnh hưởng, và nhân viên bảo trì biết ngay khu vực cần kiểm tra.

Ví dụ tòa nhà 12 tầng, mỗi tầng 40 đầu báo và 8 module: cứ 4 tầng ghép một loop là 160 đầu báo + 32 module, dưới mức 198 và còn chỗ dự phòng. Tòa nhà cần 3 loop, tức 2 card LCM-2 (4 loop), dư 1 loop cho tầng hầm hoặc khối phụ trợ. Nếu nhu cầu tăng, lắp thêm card LCM-2 chứ không phải thay tủ, đó là lợi thế của tủ module so với các tủ thường như tủ trung tâm báo cháy 8 kênh Yunyang.

Hãy chừa 10–20 % địa chỉ trống trên mỗi loop để sửa đổi mặt bằng sau này không phải kéo lại dây.

Cách ly ngắn mạch trên loop

LCM-2 hỗ trợ đi dây vòng kín Class A: dây đi từ đầu ra của loop qua các thiết bị rồi quay về đầu vào của cùng loop. Khi dây đứt một điểm, card cấp tín hiệu từ cả hai phía nên mọi thiết bị vẫn hoạt động. Để chống ngắn mạch, trên loop đặt các module cách ly ISO-7-E-N; khi một đoạn dây bị chập, module cách ly tách riêng đoạn đó, phần còn lại của loop tiếp tục làm việc.

Thông thường mỗi tầng hoặc mỗi khu vực chống cháy bố trí một module cách ly ở điểm dây vào tầng đó. Bạn có thể xem cách bố trí tương tự trên module cách ly QA-17H của hệ Horing để hình dung nguyên lý; với N-6000, chỉ dùng module ISO-7-E-N của Notifier.

Dây loop dùng loại xoắn đôi 2×1,5 mm², điện trở toàn vòng phải dưới 50 Ω. Trước khi cấp nguồn, đo điện trở và cách điện của từng loop rồi ghi vào biên bản để làm tư liệu nghiệm thu.

Lắp card và đặt địa chỉ

Card LCM-2 gá lên khung FSS-CHS-4L trong tủ, mỗi khung 4 card. Nguồn 24 VDC cấp vào TB3 từ bộ nguồn MPS-350W. Card nói chuyện với CPU qua RS-485 tại TB2, hoặc nối chuỗi các card bằng cáp dẹt J2/J4 để giảm dây. Mỗi card phải có địa chỉ riêng đặt bằng công tắc DIP SW1: hãng quy định dùng số lẻ 1, 3, 5 … đến 29, mỗi số lẻ chiếm hai loop liền kề.

Sau khi bật nguồn, kiểm tra ba LED nguồn 3,3 V, 5 V và 24 V sáng ổn định, LED truyền thông nhấp nháy đều; mỗi loop có LED riêng báo chạy, lỗi và cháy nên nhìn vào card là biết loop nào đang gặp vấn đề. Cuối cùng chạy Autoprogram trên CPU để tủ nhận toàn bộ thiết bị mới trên card.

Chế độ suy giảm: card vẫn báo cháy khi CPU hỏng

Điểm đáng chú ý của LCM-2 là chế độ suy giảm (degraded mode). Nếu bo CPU mất liên lạc, card tự chuyển sang chế độ tự trị: vẫn hỏi vòng đầu báo và kích hoạt báo cháy cho loop mình quản lý. LED degraded trên card sẽ sáng để kỹ thuật viên biết tủ đang chạy ở chế độ dự phòng và cần xử lý CPU sớm. Nhờ đó, một lỗi ở bo xử lý không làm mất chức năng phát hiện cháy của cả công trình.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Một card LCM-2 quản lý bao nhiêu loop và bao nhiêu thiết bị?

2 loop, mỗi loop 198 thiết bị địa chỉ (module tối đa 99), tổng 396 địa chỉ trên một card.

Tủ N6000 lắp tối đa bao nhiêu card LCM-2?

4 card với CPU-6000D-E/8 (8 loop) và 8 card với CPU-6000D-E/16 (16 loop).

LCM-2 có hỗ trợ đi dây vòng kín Class A không?

Có. Card hỗ trợ cả vòng kín Class A và nhánh chữ T; đi vòng kín kết hợp module cách ly ISO-7-E-N giúp loop chịu được đứt dây và ngắn mạch cục bộ.

Dây loop dùng loại nào?

Dây xoắn đôi RVS 2×1,5 mm², điện trở toàn vòng dưới 50 Ω theo tài liệu hãng.

Đặt địa chỉ card LCM-2 như thế nào?

Bằng công tắc DIP SW1 8 bit trên card, dùng số lẻ từ 1 đến 29; mỗi card trong tủ phải có địa chỉ khác nhau.
