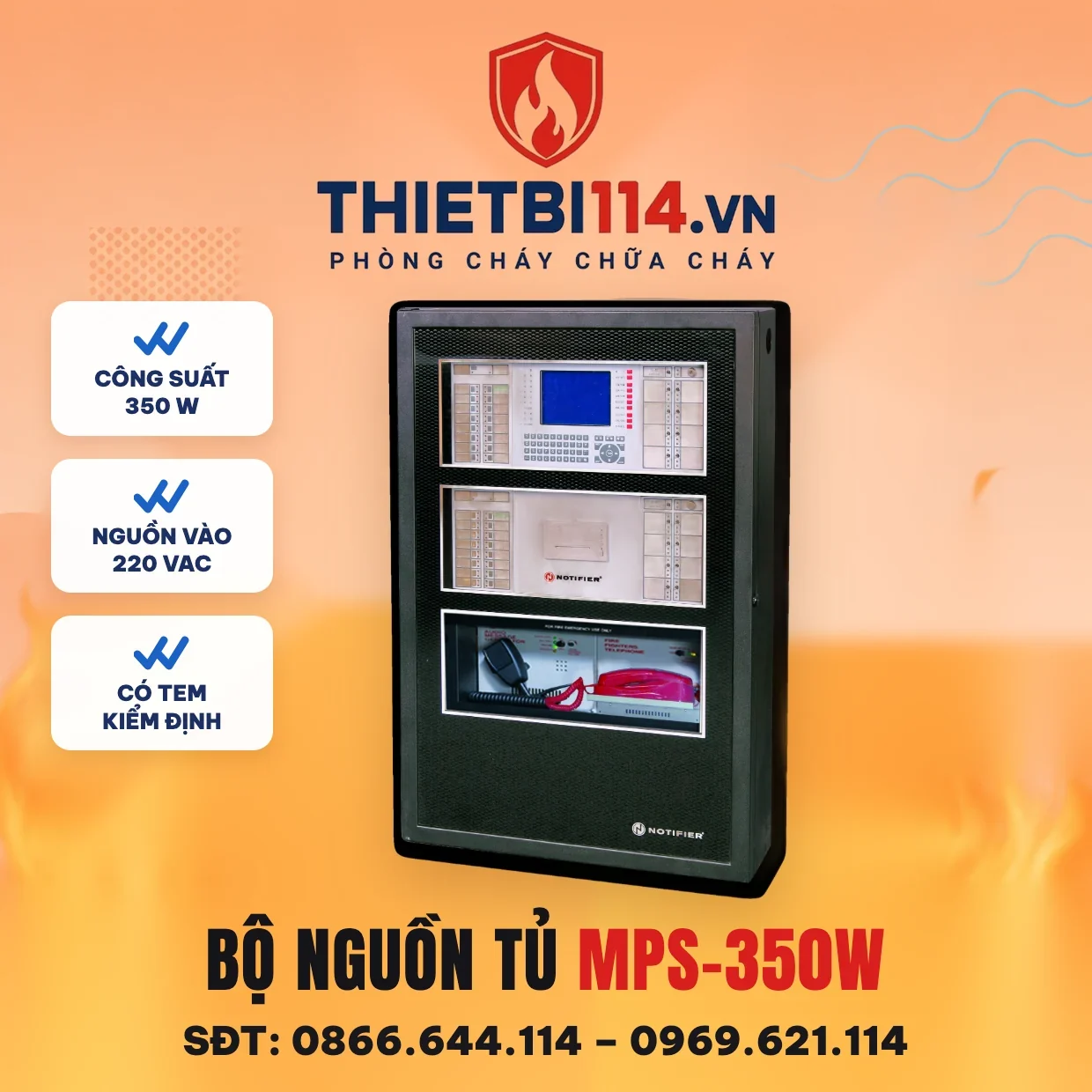

Bộ nguồn tủ trung tâm 350W MPS-350W – Notifier có kiểm định/lưu thông

Bộ nguồn MPS-350W — mã MPS-350W của Notifier (by Honeywell), bán theo dự án với một mức giá, có tem kiểm định/lưu thông.

Bộ nguồn tủ trung tâm 350W MPS-350W là khối cấp điện của tủ báo cháy địa chỉ Notifier N-6000. Bộ nguồn nhận 220 VAC, tạo ra 24 VDC cho bo CPU, card loop, card mạng, các bộ hiển thị và thiết bị đầu ra, đồng thời sạc và giám sát ắc quy dự phòng. Trong bộ tủ N6000, MPS-350W là linh kiện bắt buộc: không có nó, CPU và card LCM-2 không có điện để chạy.

Phần dưới đây hướng dẫn tính dòng 24 V cho toàn bộ thiết bị, chọn dung tích ắc quy, và giải thích các ngõ ra, mạch giám sát của bộ nguồn theo datasheet N-6000 và sổ tay người dùng.

Thông số kỹ thuật

Hạng mục	Thông số
Model	MPS-350W (Main Power Supply, hệ N-6000)
Công suất	350 W
Điện áp vào	220 VAC 50/60 Hz, 1,5 A (hoặc 110 VAC, 3,0 A)
Tổng dòng ra 24 V	14,6 A khi báo động
Ngõ ra	2 ngõ 24 VDC không reset (TB1, TB2); 1 ngõ 24 VDC reset được (TB3); 2 ngõ 5 VDC (TB4, TB5); các ngõ dùng chung giới hạn 1,0 A theo tài liệu hãng
Sạc ắc quy	Tối đa 26 AH lắp trong tủ (2 × 12 V, 17–26 AH); dung tích lớn hơn dùng tủ ắc quy riêng; điện áp nổi 27,6 V
Giám sát	Tự chuyển nguồn chính/dự phòng; LED lỗi nguồn chính, lỗi ắc quy, chạm đất, đứt cầu chì
Rơ-le lỗi nguồn	Tiếp điểm khô tại TB12
Giao tiếp với CPU	RS-485 tại TB13; ngõ giám sát ngoài tại TB14
Jumper	JP4/JP5 bật hoặc tắt phát hiện chạm đất
Kích thước, khối lượng	Hãng chưa công bố
Chứng nhận	Hãng chưa công bố riêng cho bộ nguồn
Giá bán lẻ	18.232.000 đ đã gồm VAT, một mức giá

Tính dòng 24 V cho thiết bị trong tủ

Con số quan trọng nhất của MPS-350W là tổng dòng ra 14,6 A ở 24 V khi báo động. Kỹ thuật viên phải cộng dòng của tất cả thiết bị lấy điện từ tủ theo hai trạng thái: trạng thái trực (chỉ CPU, card loop, card mạng, bộ hiển thị và đầu báo hỏi vòng) và trạng thái báo động (thêm còi, đèn, chuông, module điều khiển kích hoạt). Tổng dòng ở trạng thái báo động phải nhỏ hơn 14,6 A; nếu vượt, tách còi đèn sang bộ nguồn phụ 24 V có giám sát.

Dòng tiêu thụ của bo CPU và card LCM-2 hãng chưa công bố trong tài liệu chúng tôi có, nên khi lập bảng tính hãy dùng số trong datasheet từng thiết bị đầu cuối và hỏi Thietbi114 để lấy số tham khảo cho bo mạch. Với các ngõ ra 24 VDC và 5 VDC phụ trên bộ nguồn, tài liệu hãng ghi giới hạn dùng chung 1,0 A, nên không dùng các ngõ này để cấp cho còi đèn công suất lớn.

Chọn ắc quy dự phòng

MPS-350W sạc và giám sát bộ ắc quy 2 × 12 V mắc nối tiếp thành 24 V, điện áp nổi 27,6 V. Trong tủ CAB-4 cỡ B, ngăn ắc quy ở đáy tủ (che bằng tấm FSS-BP-4) chứa được bình 17–26 AH; nếu cần dung tích lớn hơn, đặt ắc quy trong tủ ắc quy riêng bên cạnh và đi dây về TB của bộ nguồn.

Cách tính dung tích: nhân dòng trực với số giờ dự phòng, cộng dòng báo động nhân thời gian báo động, rồi nhân hệ số dự trữ. Số giờ và thời gian báo động lấy theo tiêu chuẩn thiết kế mà hồ sơ công trình áp dụng. Kết quả vượt 26 AH là tín hiệu cần tủ ắc quy ngoài. Ắc quy không nằm trong bộ tủ, khách hàng mua riêng theo dung tích đã tính.

Ngõ ra và mạch giám sát

Bộ nguồn có hai ngõ 24 VDC không reset (TB1, TB2) dùng cho các thiết bị cần điện liên tục như bộ hiển thị tầng, một ngõ 24 VDC reset được (TB3) dùng cho đầu báo hay thiết bị cần ngắt điện chốc lát khi tủ reset, và hai ngõ 5 VDC (TB4, TB5) cho bo mạch phụ.

Mạch giám sát tự chuyển giữa nguồn lưới và ắc quy khi mất điện, có LED riêng cho lỗi nguồn chính, lỗi ắc quy, chạm đất và đứt cầu chì. Rơ-le lỗi nguồn tiếp điểm khô tại TB12 dùng để báo về hệ thống quản lý tòa nhà; đường RS-485 tại TB13 gửi trạng thái nguồn lên CPU để hiển thị trên màn hình; TB14 nhận tín hiệu giám sát từ thiết bị ngoài. Jumper JP4/JP5 cho phép tắt phát hiện chạm đất khi tủ nối với hệ thống có tiếp địa đặc biệt.

Vị trí lắp và đấu nối trong tủ

Bộ nguồn nằm ở hàng dưới cùng của vỏ FSS-SBB-B4, cạnh ngăn ắc quy, và được che bằng tấm ốp FSS-BP-4 để người không có thẩm quyền không chạm vào cầu đấu 220 V. Dây lưới 220 VAC đi vào qua lỗ đột riêng, tách khỏi dây tín hiệu loop. Sau khi cấp nguồn, kiểm tra các LED lỗi đều tắt và màn hình CPU không báo Trouble về nguồn trước khi lắp cửa FSS-DR-B4. Nếu bạn quen với tủ thường như tủ trung tâm báo cháy 8 kênh Dahua hay tủ trung tâm báo cháy 5 kênh Horing, khác biệt là ở N6000 bộ nguồn là mã hàng rời và có giám sát RS-485 về CPU.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Bộ nguồn MPS-350W cấp được bao nhiêu ampe?

Tổng 14,6 A ở 24 V khi báo động, đầu vào 220 VAC 50/60 Hz 1,5 A theo datasheet N-6000.

Tủ N6000 dùng ắc quy bao nhiêu AH?

Ắc quy 2 × 12 V, sạc tối đa 26 AH lắp trong tủ; dung tích lớn hơn phải đặt trong tủ ắc quy riêng. Dung tích cụ thể tính theo dòng tiêu thụ và thời gian dự phòng của công trình.

MPS-350W có bao nhiêu ngõ ra?

2 ngõ 24 VDC không reset, 1 ngõ 24 VDC reset được và 2 ngõ 5 VDC; các ngõ dùng chung giới hạn 1,0 A theo tài liệu hãng.

Bộ nguồn báo lỗi bằng cách nào?

Bằng LED trên bo (lỗi nguồn chính, ắc quy, chạm đất, cầu chì), rơ-le tiếp điểm khô TB12 và đường RS-485 gửi trạng thái lên màn hình CPU.

Ắc quy có đi kèm bộ nguồn không?

Không. Ắc quy mua riêng theo dung tích đã tính; bộ nguồn chỉ gồm bo mạch MPS-350W.

Thông tin liên hệ

Thietbi114 hỗ trợ lập bảng tính dòng và chọn ắc quy cho tủ N6000 khi bạn gửi danh sách thiết bị. Bộ nguồn MPS-350W và toàn bộ linh kiện tủ bán theo dự án, một mức giá, hàng có tem kiểm định/lưu thông. Hotline 0866.644.114.
