Van chống va DN600 ShinYi sơn đỏ (model H600-0600-16-D2R) là bản sơn đỏ của dòng H600: cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá với bản sơn xanh H600-0600-16-D2B — chỉ khác màu sơn phủ. Chọn bản đỏ khi van nằm trong hệ thống cần nhận diện màu PCCC.

Thông số kỹ thuật, lưu lượng tương ứng và so sánh mặt bích theo cấp áp của cỡ DN600 xem tại bản sơn xanh; dưới đây là kích thước và lưu ý lắp đặt.

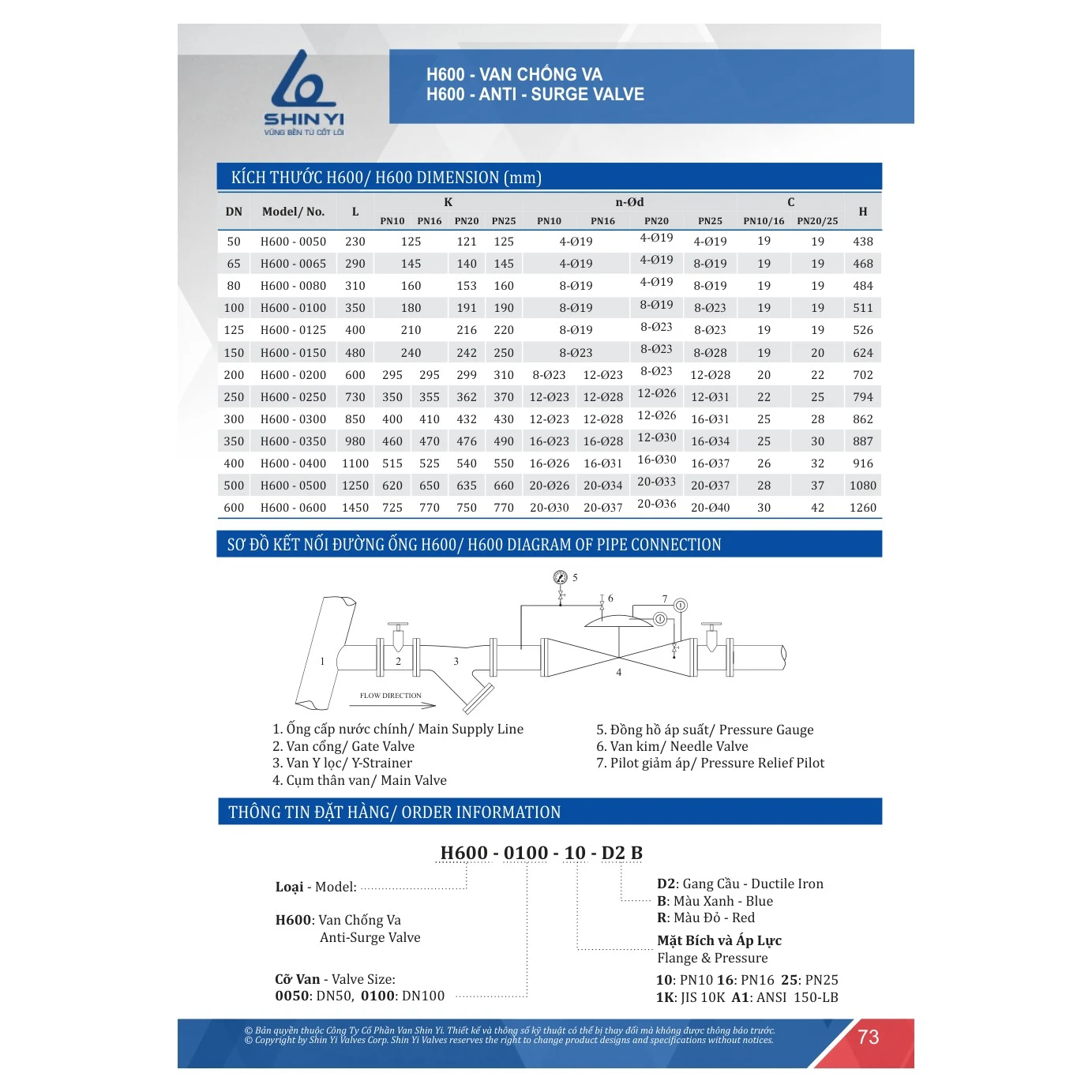

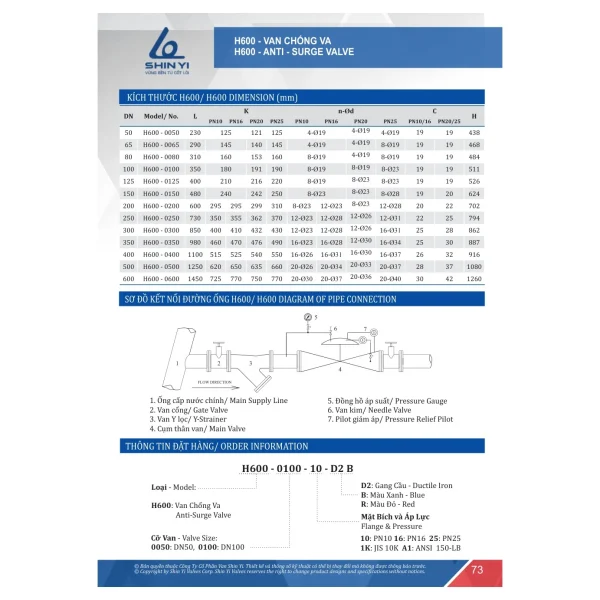

Kích thước lắp đặt (mm)

Chiều dài L	1450
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	725	770	750	770
Lỗ bích n-Ød	20-Ø30	20-Ø37	20-Ø36	20-Ø40
Dày bích C	PN10/16: 30		PN20/25: 42
Chiều cao H	1260

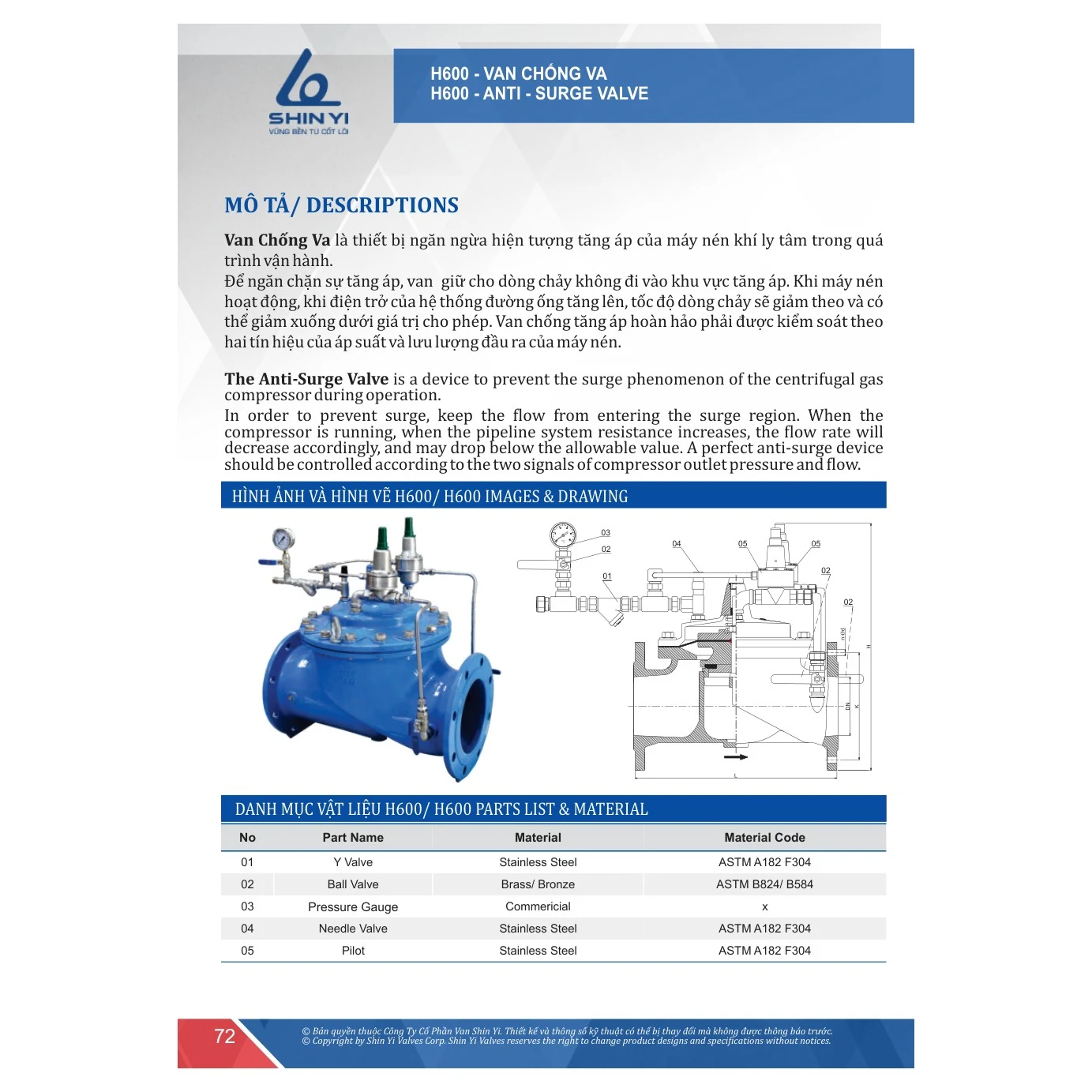

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Bố trí lắp đặt DN600

Van DN600 dài 1.450 mm, cao 1.260 mm — lớn nhất dòng H600. Bố trí phòng van nên tính trước đường cẩu lắp và khoảng tháo pilot phía trên, vì ở cỡ này không thể xoay van tại chỗ.

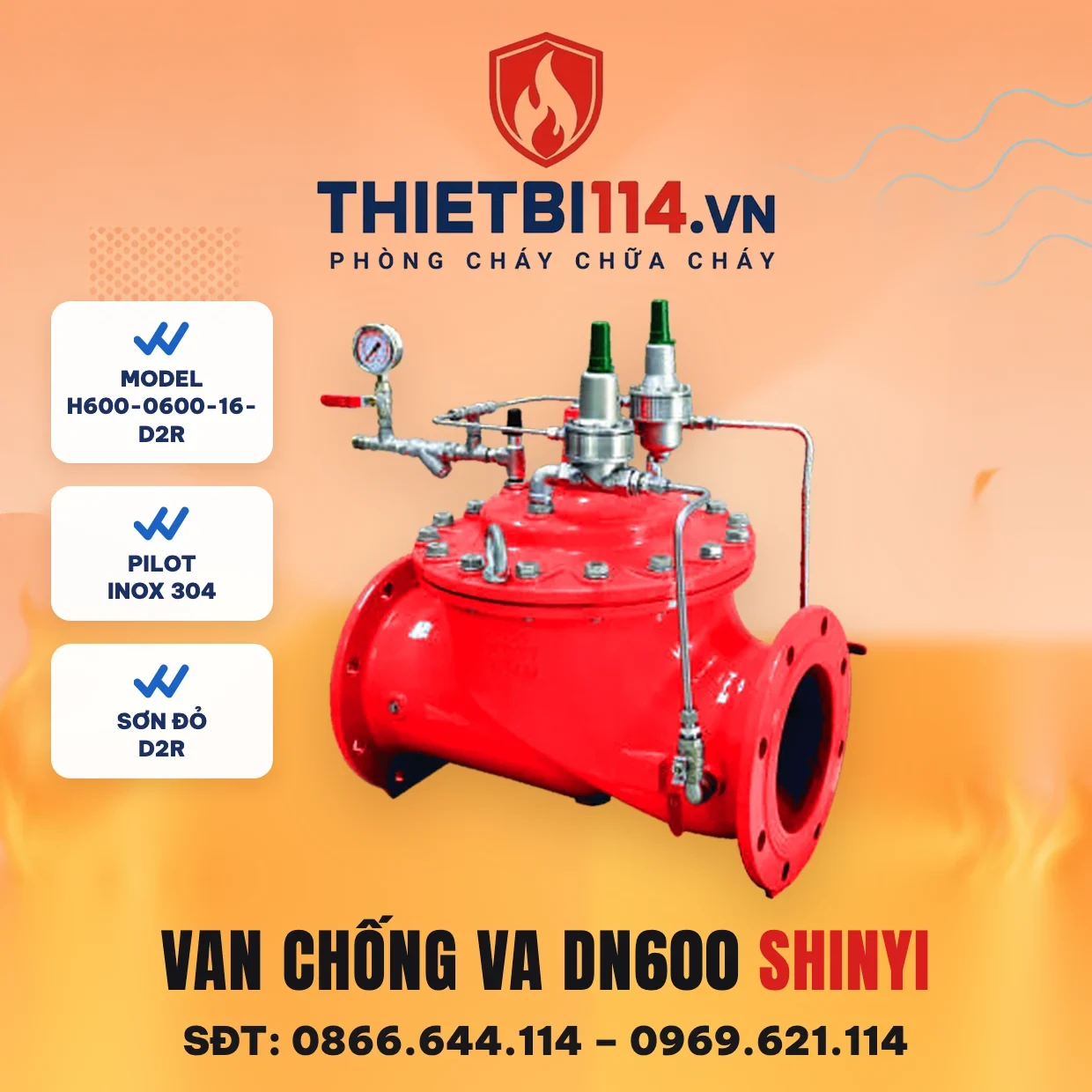

Ảnh bìa bản đỏ là ảnh minh hoạ màu sơn D2R, dựng từ ảnh sản phẩm của hãng.

DN600: chọn H600 chống va hay H500 xả áp

Theo bảng kích thước catalogue ShinYi, ở cỡ DN600 van xả áp H500 và van chống va H600 có cùng chiều dài 1.450 mm, cùng chiều cao 1.260 mm và cùng số liệu mặt bích theo từng cấp áp. Nói cách khác, bản vẽ phòng van không phân biệt được hai dòng. Khác biệt nằm ở cụm pilot và chức năng điều khiển.

• H600 (trang này): dùng khi hồ sơ yêu cầu xử lý sóng va lúc bơm dừng hoặc khởi động trên ống đẩy lớn.
• H500: dùng khi yêu cầu là xả bớt áp khi áp tuyến vượt ngưỡng đặt.

Đối chiếu nhãn khi nhận hàng

Vì hai dòng giống nhau về kích thước, nhầm mã chỉ phát hiện được khi đọc nhãn. Đối chiếu từng cụm ký tự của H600-0600-16-D2R:

Ký hiệu	Ý nghĩa
H600	Dòng van chống va
0600	Cỡ DN600
16	Mặt bích PN16. Hãng dùng 1K cho JIS 10K, A1 cho ANSI 150LB
D2	Thân gang cầu
R	Sơn đỏ (B là sơn xanh)

Trạm có cả H500 và H600 cùng cỡ DN600

• Gắn biển tên riêng cho từng van ngay sau khi lắp, ghi rõ dòng van và chức năng, để người vận hành không nhầm khi bảo trì.
• Không tráo cụm pilot hay van kim giữa hai van trên công trường. Cụm điều khiển của mỗi dòng được hãng lắp theo chức năng riêng.
• Lập sổ theo dõi riêng cho từng van: ngưỡng đặt của pilot, vị trí van kim và số đọc đồng hồ áp suất lúc chạy thử.
• Khi đặt hàng thay thế linh kiện, gửi đủ mã in trên nhãn thay vì chỉ ghi cỡ DN600, vì cùng cỡ có hai dòng van với cụm điều khiển khác nhau.

Khi nào chọn bản đỏ D2R

Chọn đỏ khi van nằm trên tuyến thuộc hệ PCCC, để đồng bộ với các thiết bị khác cùng hệ, ví dụ van cổng ty chìm DN600 GVHX-0600-16-D2R làm van cô lập. Thông số và giá 579.935.500đ không đổi giữa bản đỏ và bản xanh.

Câu hỏi thường gặp

DN600 có phải cỡ lớn nhất của H600?

Trong bảng kích thước catalogue 2025 và bảng giá tổng hợp 2026-R3, DN600 là cỡ lớn nhất của van chống va H600. Cỡ lớn hơn cần hỏi hãng.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi, xuất VAT.

Bản sơn đỏ D2R có khác thông số bản sơn xanh không?

Không. D2R và D2B cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá — chỉ khác màu sơn phủ.

Van chống va DN600 giao trong bao lâu?

Van cỡ DN600 thường là hàng đặt theo dự án. Xin gọi 0866.644.114 để kiểm tra tồn kho và lịch sản xuất của hãng.
