Van chống va DN600 H600-0600-16-D2B – ShinYi

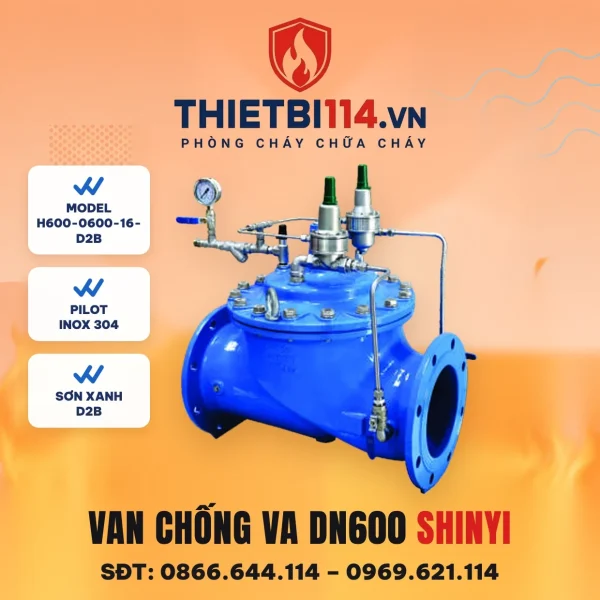

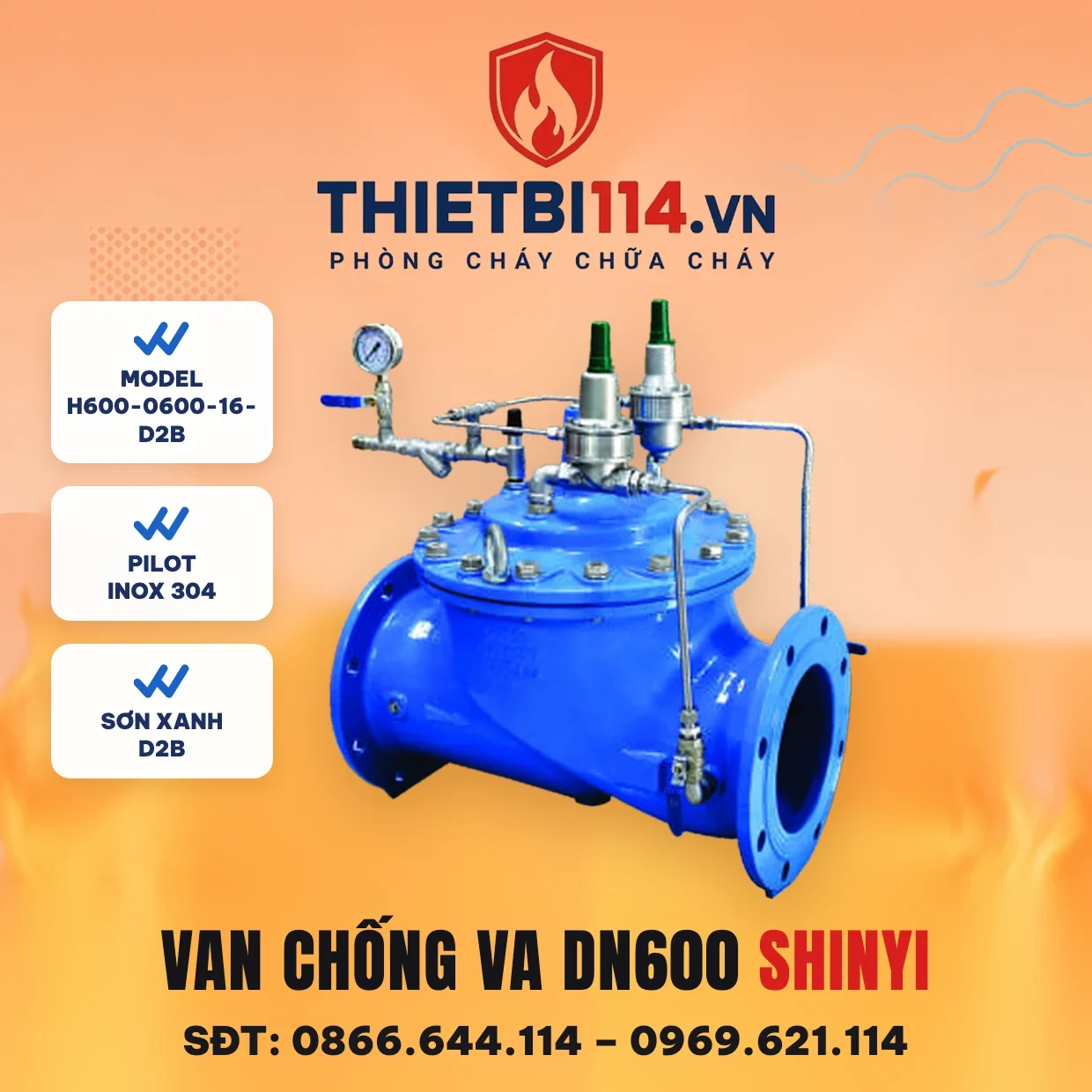

Van chống va DN600 ShinYi sơn xanh (model H600-0600-16-D2B) là van điều khiển thuỷ lực bằng pilot, thân gang cầu sơn xanh, cho đường ống DN600. DN600 là cỡ lớn nhất trong bảng kích thước H600 của ShinYi, dùng cho đường ống chính cỡ lớn. Ở cỡ này, chỉ riêng khoảng lắp đặt (dài 1.450 mm, cao 1.260 mm) đã quyết định bố trí mặt bằng phòng van.

Thông số H600-0600-16-D2B

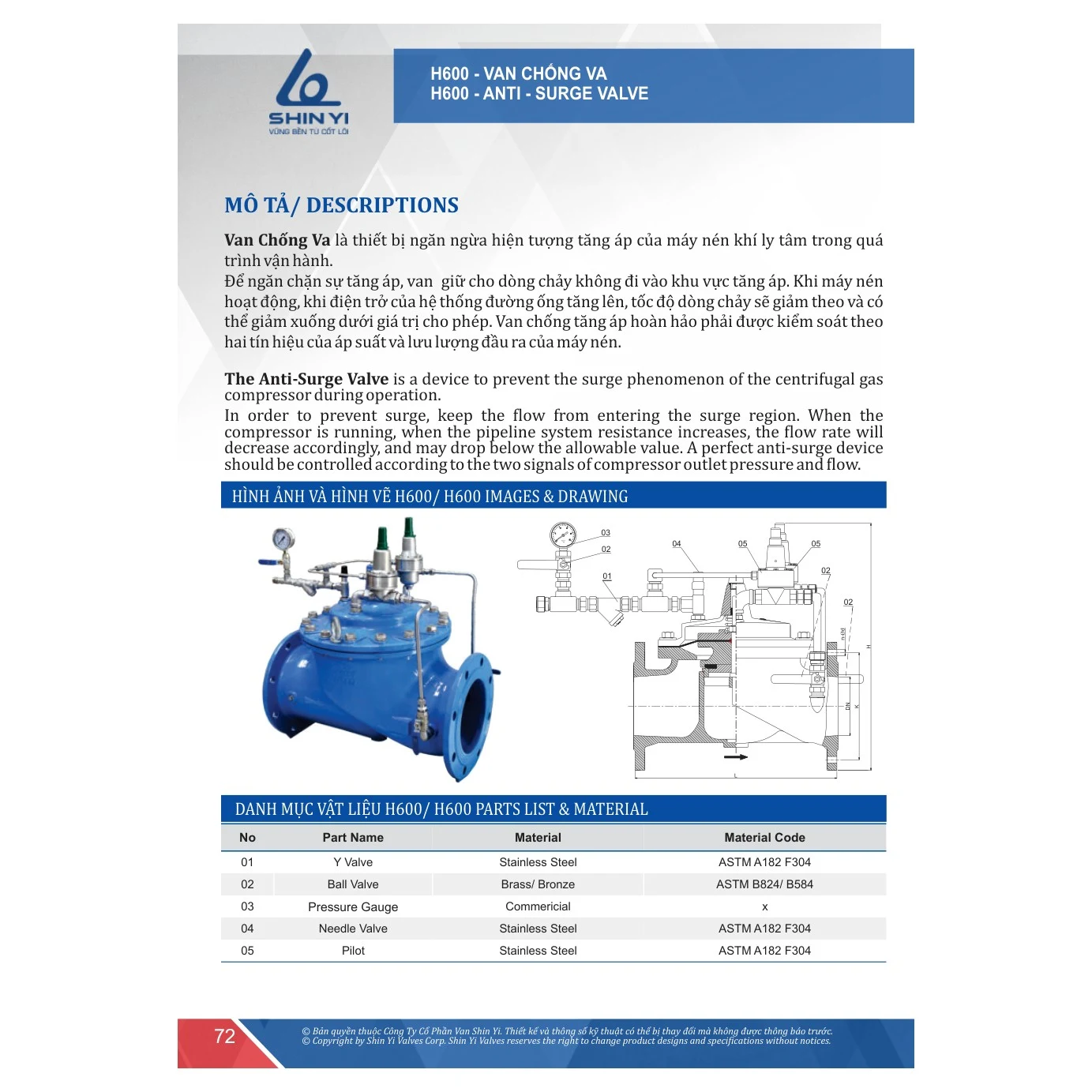

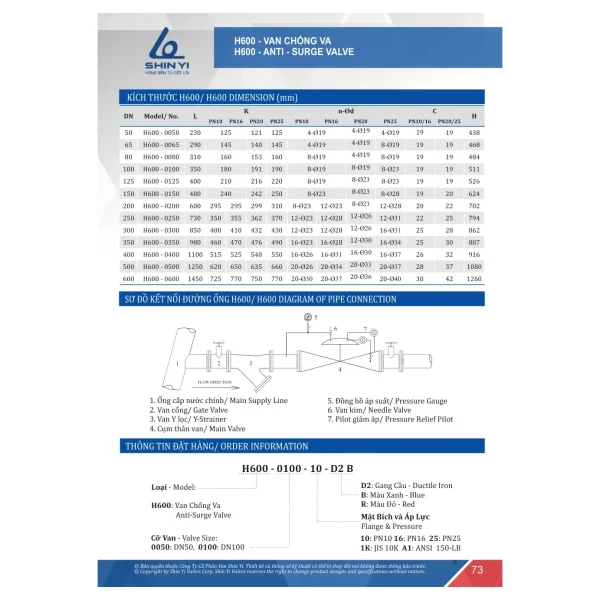

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN600
Thân van · màu sơn	Gang cầu (D2) · xanh (D2B)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

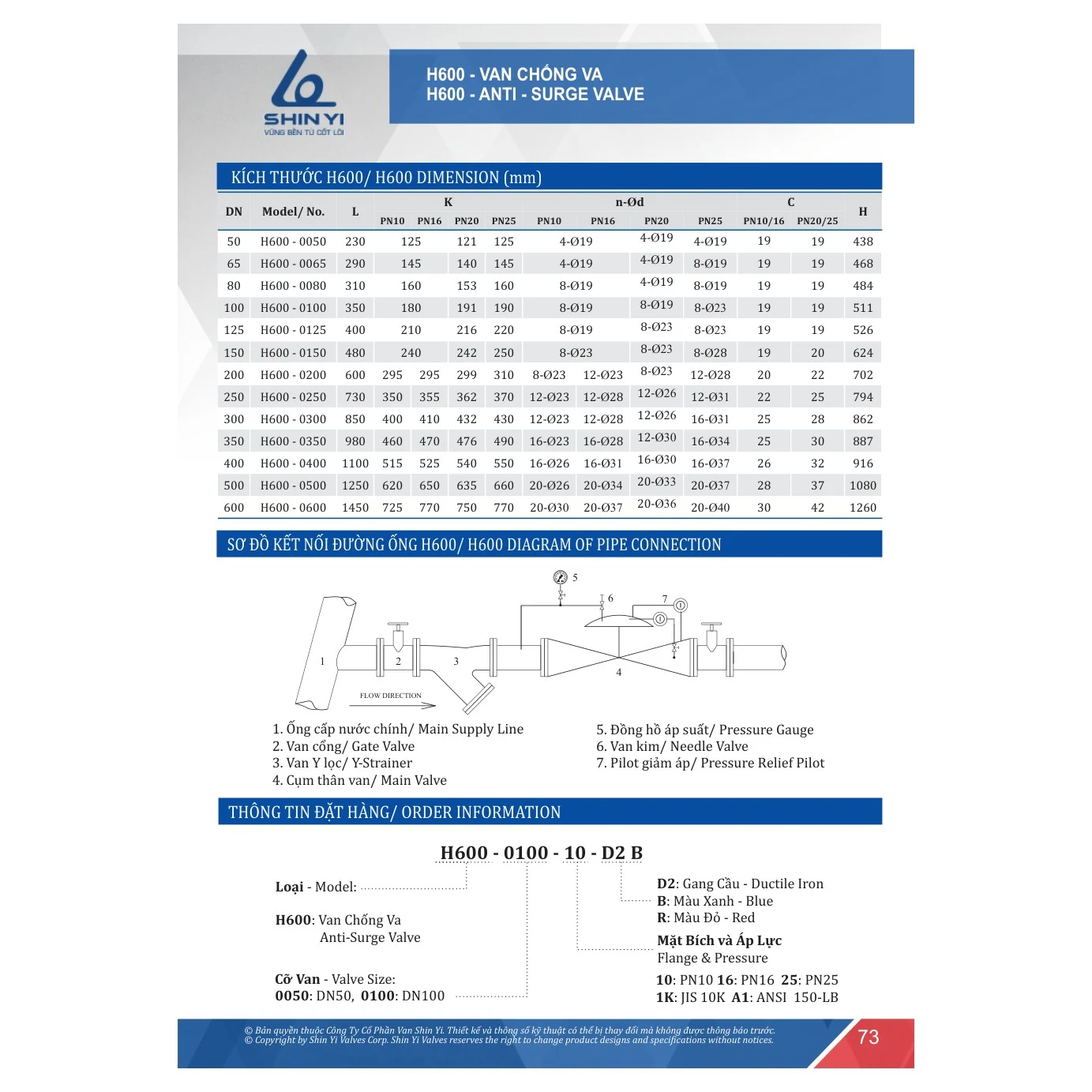

Kích thước lắp đặt (mm)

Chiều dài L	1450
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	725	770	750	770
Lỗ bích n-Ød	20-Ø30	20-Ø37	20-Ø36	20-Ø40
Dày bích C	PN10/16: 30		PN20/25: 42
Chiều cao H	1260

Lưu lượng tương ứng ống DN600

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 1.018	≈ 2.036	≈ 3.054

Tính gần đúng theo đường kính danh nghĩa DN600, chỉ để hình dung cỡ van ứng với lưu lượng — chọn van theo tính toán thuỷ lực của thiết kế.

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Mặt bích DN600: PN10 khác PN25 ở đâu?

Chiều dài lắp đặt không đổi giữa các cấp áp, nhưng mặt bích thay đổi rõ: bản PN10 có tâm lỗ K = 725 mm với 20-Ø30, bích dày 30 mm; bản PN25 tâm lỗ tăng lên 770 mm, lỗ 20-Ø40, bích dày 42 mm. Nghĩa là bích ống đã khoan theo PN10 không bắt được van bản PN25 cùng cỡ — chốt cấp áp của cả tuyến ống trước khi đặt mã van.

So với cỡ liền kề

So với DN500, van DN600 dài hơn 200 mm, cao hơn 180 mm và giá cao hơn khoảng 28% (579.935.500đ so với 454.548.000đ). Đây là cỡ lớn nhất của dòng. Bảng đầy đủ các cỡ xem tại van chống va DN350 ShinYi.

Cần bản sơn đỏ? Xem H600-0600-16-D2R.

Cô lập van chống va DN600 bằng van cổng cùng cỡ

Sơ đồ của ShinYi đặt van cổng trước lọc Y và thân van H600 để cô lập khi bảo trì. Ở DN600, chọn van cổng cô lập ảnh hưởng thẳng đến mặt bằng: riêng van H600 đã chiếm 1.450 mm chiều dài, cộng thêm lọc Y và van cổng thì cả cụm thành một đoạn tuyến dài, cần bố trí ngay từ bản vẽ phòng van.

• Van cổng nên cùng cấp mặt bích với van chống va, bản PN16 tâm lỗ 770 mm, 20-Ø37, để dùng chung một loại bu lông và gioăng.
• ShinYi có van cổng ty chìm tay quay DN600 GVHX-0600-16-D2B cùng màu sơn xanh. Kiểu ty chìm không nhô ty lên khi mở, hợp với phòng van có chiều cao hạn chế.
• Khi cô lập hoặc đưa cụm van trở lại làm việc, đóng mở van cổng DN600 từ từ bằng tay quay để không tự tạo xung áp trên tuyến.
• Giữa van cổng và lọc Y nên chừa đủ chỗ tháo nắp lọc và rút lưới ra ngoài.

Câu hỏi thường gặp

DN600 có phải cỡ lớn nhất của H600?

Trong bảng kích thước catalogue 2025 và bảng giá tổng hợp 2026-R3, DN600 là cỡ lớn nhất của van chống va H600. Cỡ lớn hơn cần hỏi hãng.

Bản PN25 có đổi chiều dài lắp đặt không?

Không — chiều dài L giữ nguyên. Thay đổi nằm ở mặt bích: tâm lỗ 725 → 770 mm, lỗ 20-Ø30 → 20-Ø40, bích dày 30 → 42 mm (PN10 → PN25).

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty Cổ phần Van Shin Yi, xuất VAT theo đơn hàng dự án.

Van chống va DN600 có cần lắp lọc Y trên đường ống không?

Có. Sơ đồ lắp đặt của ShinYi đặt van Y lọc trước cụm thân van H600 để chặn cặn, tránh làm kẹt cụm pilot. Van cổng lắp trước để cô lập khi bảo trì.
