Van chống va DN350 H600-0350-16-D2B – ShinYi

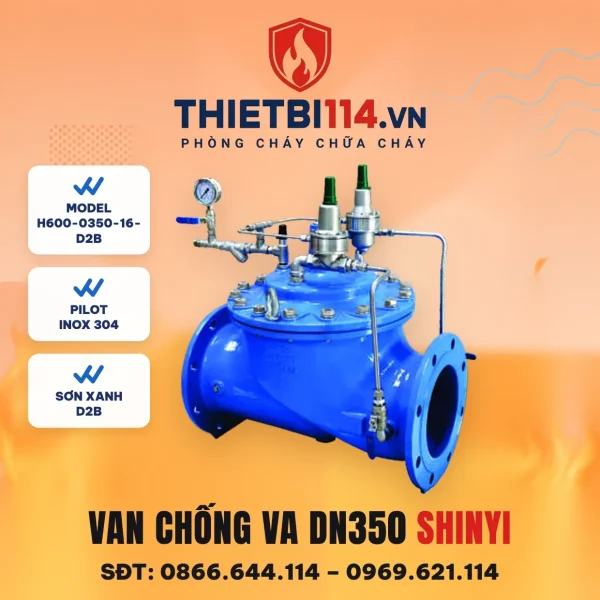

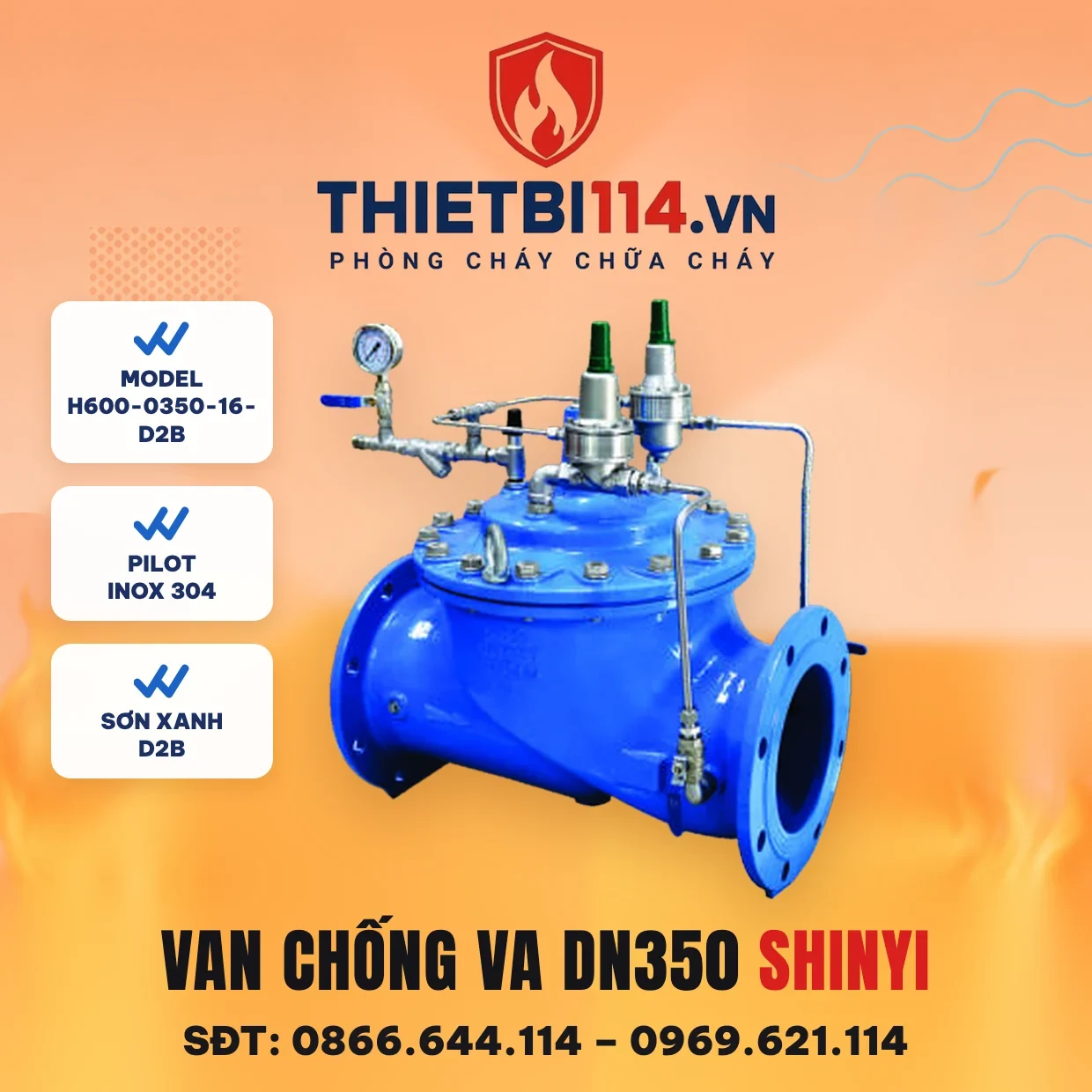

Van chống va DN350 ShinYi sơn xanh (model H600-0350-16-D2B) là van điều khiển thuỷ lực bằng pilot, thân gang cầu sơn xanh, cho đường ống DN350. Van cỡ DN350 thường đặt trên ống đẩy tổng của trạm bơm hoặc tuyến cấp nước chính khu công nghiệp — nơi một lần đóng/ngắt bơm đột ngột tạo sóng áp chạy dọc cả tuyến ống dài.

Thông số H600-0350-16-D2B

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN350
Thân van · màu sơn	Gang cầu (D2) · xanh (D2B)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

Kích thước lắp đặt (mm)

Chiều dài L	980
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	460	470	476	490
Lỗ bích n-Ød	16-Ø23	16-Ø28	12-Ø30	16-Ø34
Dày bích C	PN10/16: 25		PN20/25: 30
Chiều cao H	887

Lưu lượng tương ứng ống DN350

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 346	≈ 693	≈ 1.039

Tính gần đúng theo đường kính danh nghĩa DN350, chỉ để hình dung cỡ van ứng với lưu lượng — chọn van theo tính toán thuỷ lực của thiết kế.

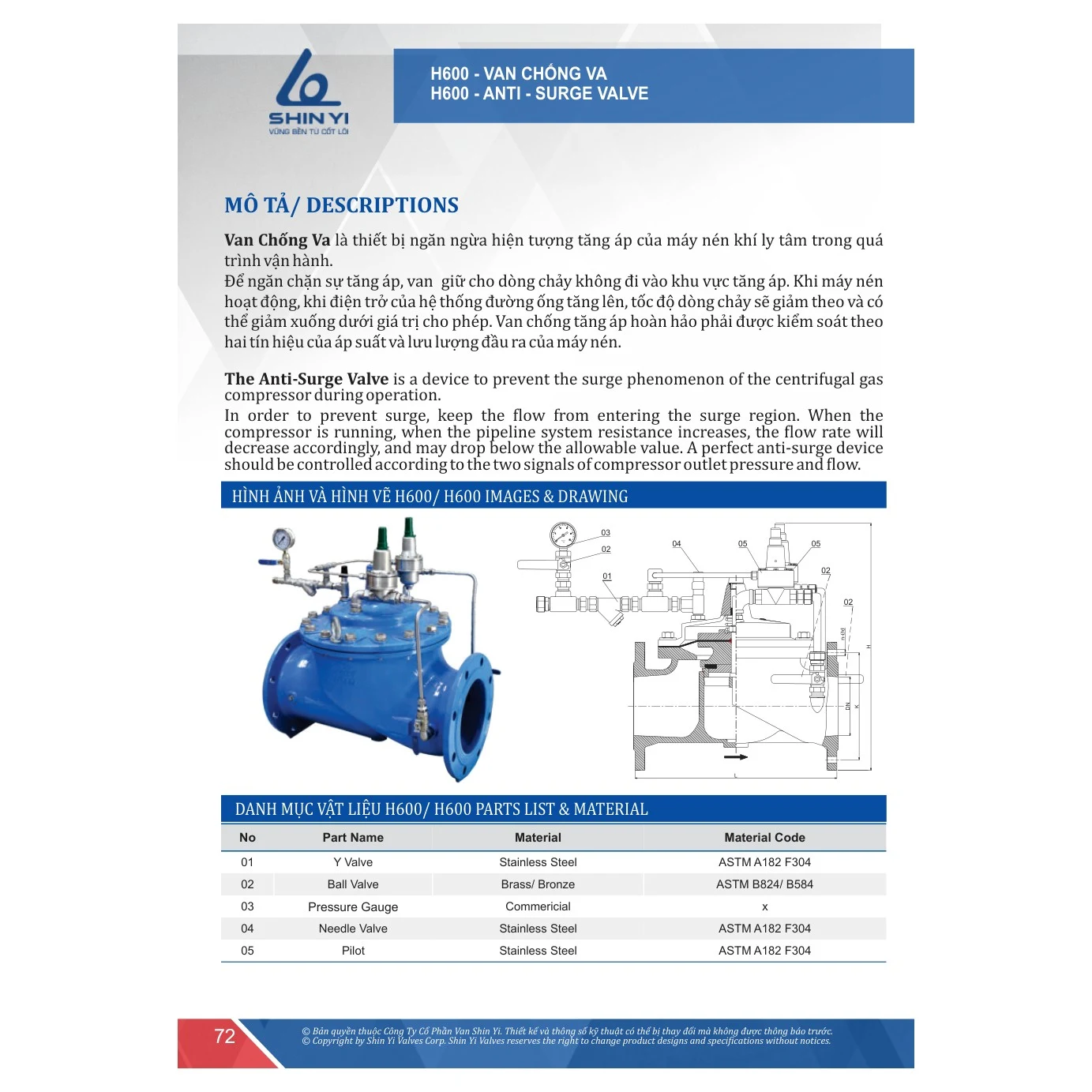

Vật liệu cụm pilot

Bộ phận	Vật liệu	Mã vật liệu
Van Y lọc	Thép không gỉ	ASTM A182 F304
Van bi	Đồng thau / đồng	ASTM B824 / B584
Đồng hồ áp suất	Thương mại
Van kim	Thép không gỉ	ASTM A182 F304
Pilot	Thép không gỉ	ASTM A182 F304

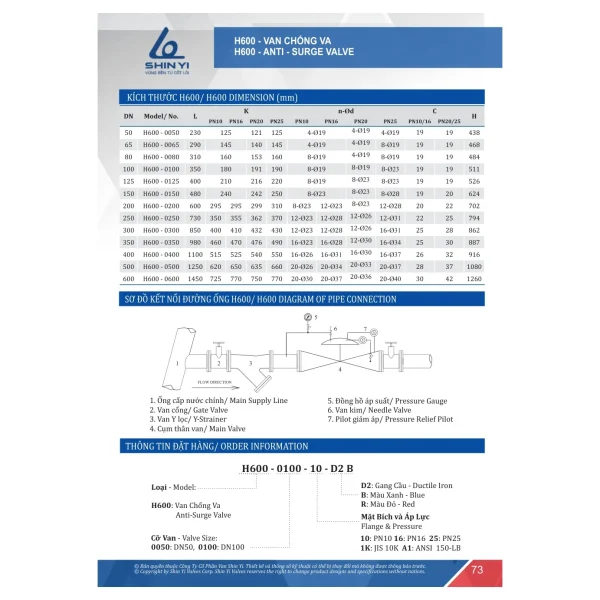

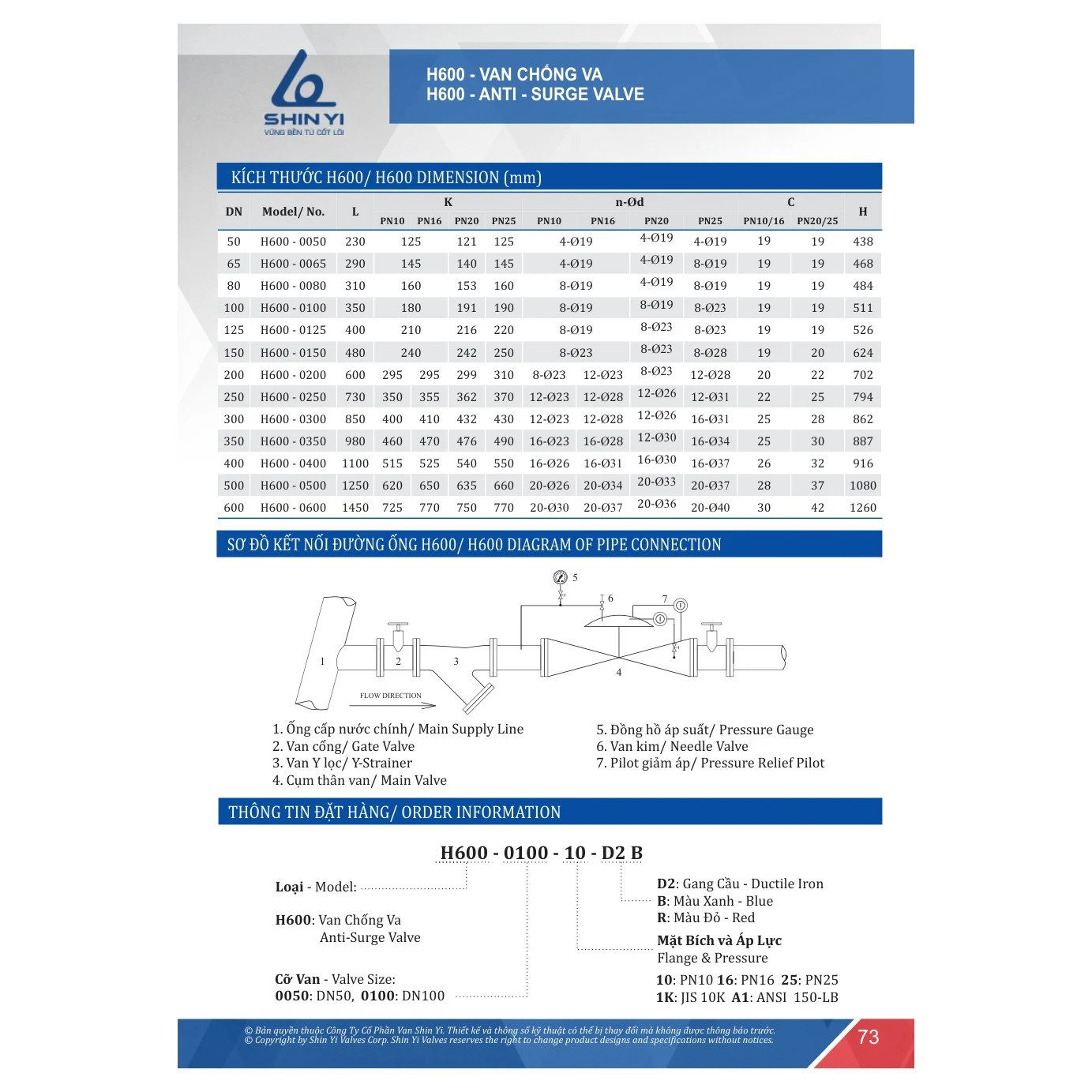

Sơ đồ lắp đặt theo hãng

1. Ống cấp nước chính
2. Van cổng — cô lập khi bảo trì
3. Van Y lọc — chặn cặn trước khi vào van
4. Cụm thân van H600
5. Đồng hồ áp suất
6. Van kim
7. Pilot

Lọc Y đặt trước van là điều kiện để van làm việc ổn định: lỗ pilot rất nhỏ, cặn đường ống chui vào sẽ làm van đáp ứng sai hoặc không đóng kín.

H600 và H500 khác nhau thế nào?

Cùng cỡ DN350, van xả áp H500 và van chống va H600 có cùng chiều dài L 980 mm và cùng mặt bích; H600 cao hơn 10 mm (887 so với 877 mm) do cụm pilot khác. Hai van thay được trên cùng khoảng ống, nhưng chức năng điều khiển khác nhau — chọn theo yêu cầu thiết kế.

Các cỡ H600 lớn

Cỡ	L (mm)	H (mm)	Giá (xanh/đỏ như nhau)
DN350 ← trang này	980	887	182.516.000đ
DN400	1100	916	283.719.000đ
DN450	—	—	328.042.500đ
DN500	1250	1080	454.548.000đ
DN600	1450	1260	579.935.500đ

Cần bản sơn đỏ? Xem H600-0350-16-D2R.

Chạy thử van H600-0350-16-D2B lần đầu

Lắp xong van DN350 vào ống đẩy tổng mới được nửa việc. Van chỉ làm đúng chức năng khi được đưa vào vận hành theo trình tự, không mở thông cả tuyến ngay một lần:

• Súc rửa trước: xả sạch xỉ hàn, đất cát trong đoạn ống mới, rồi mới cho nước qua cụm pilot. Sau lần xả đầu, tháo lọc Y kiểm tra lưới.
• Nạp nước từ từ: mở van cổng phía trước từng nấc để ống DN350 đầy dần, tránh để chính lần nạp nước đầu tiên tạo xung áp.
• Xả khí cụm điều khiển: khí đọng trong ống điều khiển nhỏ làm van phản ứng chậm hoặc dao động.
• Đặt thông số: ngưỡng tác động của pilot và độ mở van kim chỉnh theo giá trị trong hồ sơ thiết kế, đối chiếu trên đồng hồ áp suất đi kèm.
• Thử dừng bơm có kiểm soát: quan sát đồng hồ, ghi lại số đọc và đánh dấu vị trí van kim làm mốc cho các lần bảo trì sau.

Câu hỏi thường gặp

Mặt bích van DN350 PN16 có khớp bích đối ứng thông thường không?

Theo catalogue, bản PN16 có đường kính tâm lỗ K = 470 mm, 16 lỗ Ø28, dày bích 25 mm. Đối chiếu đúng ba số này với bích đối ứng trên tuyến ống trước khi đặt hàng.

Mã H600-0350-16-D2B đọc thế nào?

H600 = van chống va · 0350 = DN350 · 16 = PN16 · D2 = gang cầu · B = sơn xanh.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty Cổ phần Van Shin Yi, xuất VAT theo đơn hàng dự án.

Van chống va DN350 có cần lắp lọc Y trên đường ống không?

Có. Sơ đồ lắp đặt của ShinYi đặt van Y lọc trước cụm thân van H600 để chặn cặn, tránh làm kẹt cụm pilot. Van cổng lắp trước để cô lập khi bảo trì.
