Van chống va DN350 H600-0350-16-D2R – ShinYi

Van chống va DN350 ShinYi sơn đỏ (model H600-0350-16-D2R) là bản sơn đỏ của dòng H600: cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá với bản sơn xanh H600-0350-16-D2B — chỉ khác màu sơn phủ. Chọn bản đỏ khi van nằm trong hệ thống cần nhận diện màu PCCC.

Thông số H600-0350-16-D2R

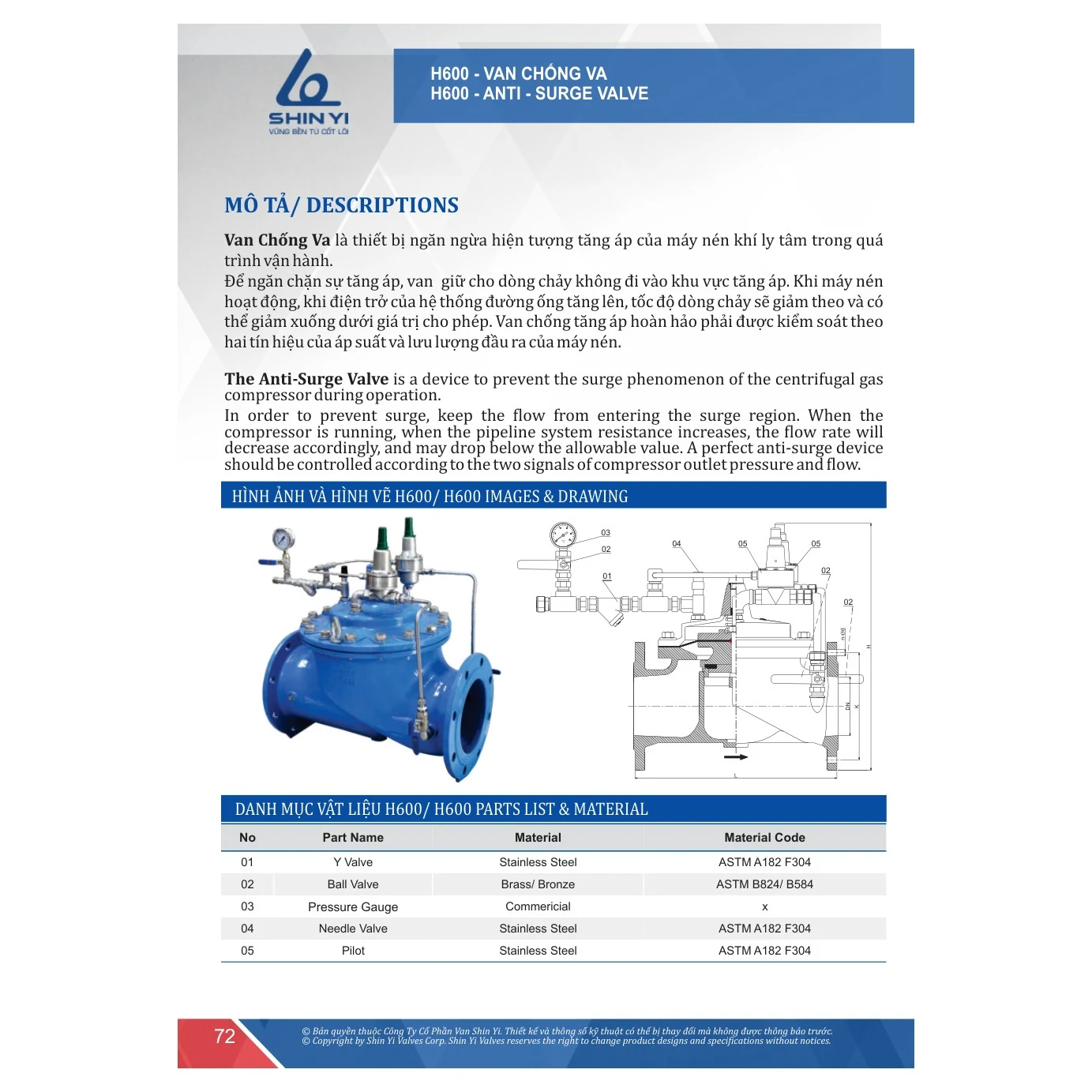

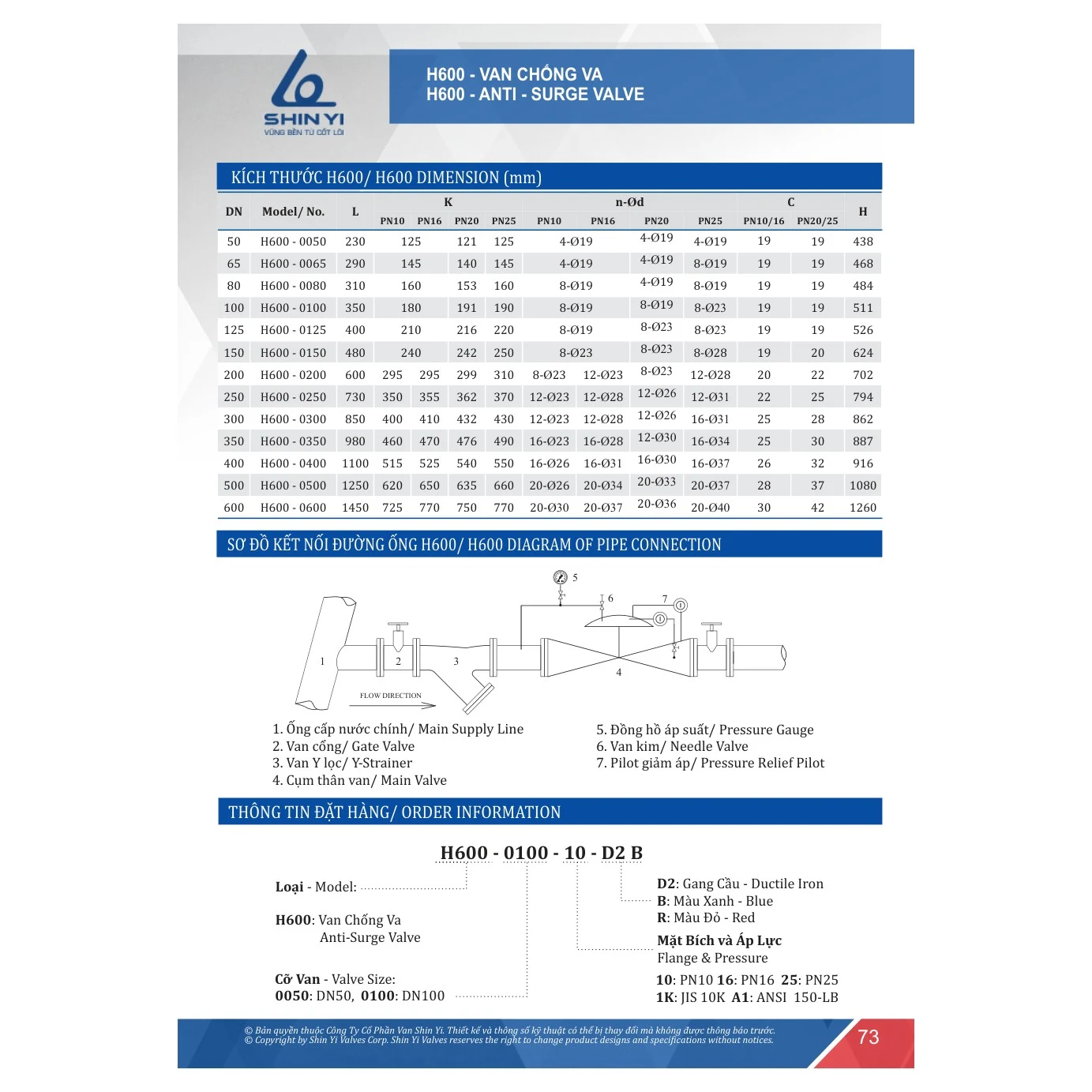

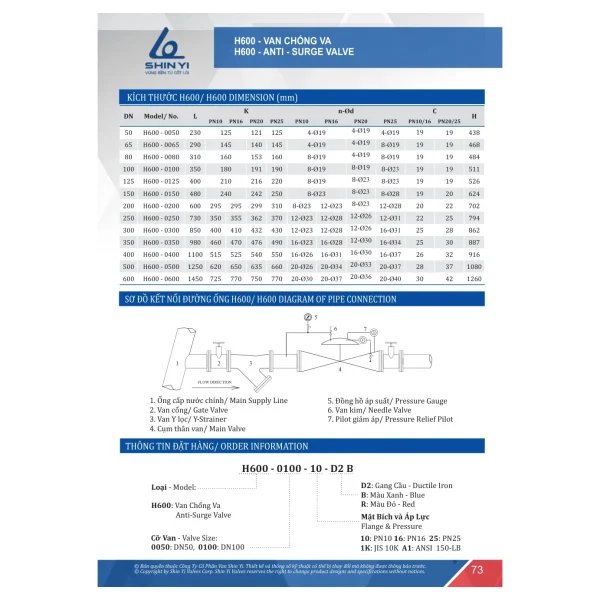

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN350
Thân van · màu sơn	Gang cầu (D2) · đỏ (D2R)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

Kích thước lắp đặt (mm)

Chiều dài L	980
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	460	470	476	490
Lỗ bích n-Ød	16-Ø23	16-Ø28	12-Ø30	16-Ø34
Dày bích C	PN10/16: 25		PN20/25: 30
Chiều cao H	887

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Vì sao có hai màu sơn?

ShinYi ký hiệu D2B cho sơn xanh và D2R cho sơn đỏ trên cùng một thân van; thông số và giá không đổi. Nhiều công trình dùng đỏ để nhận diện thiết bị thuộc hệ PCCC và xanh cho hệ cấp nước kỹ thuật — nên chọn màu theo quy ước của hồ sơ thiết kế để đồng bộ với các van khác trên tuyến.

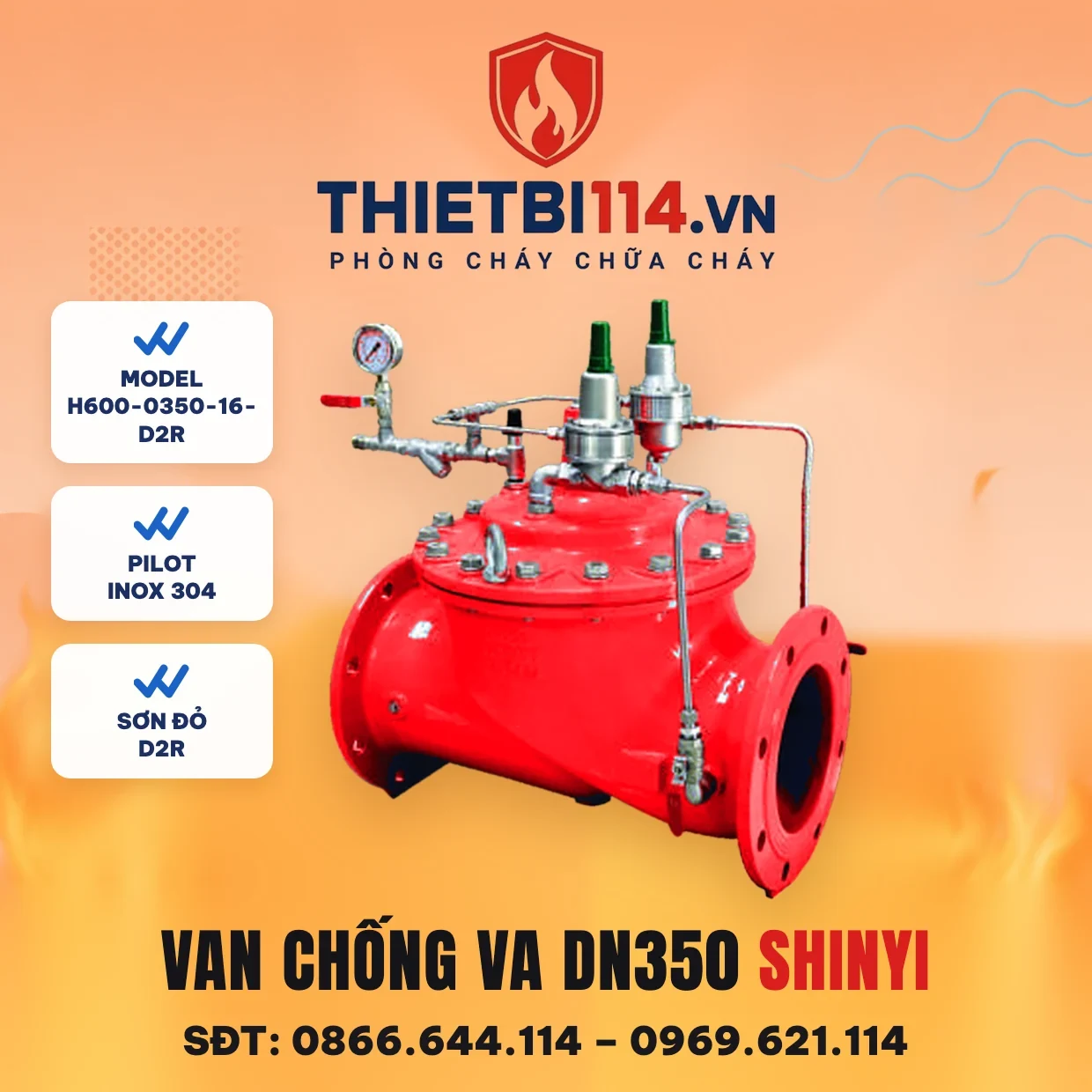

Ảnh bìa bản đỏ là ảnh minh hoạ màu sơn D2R, dựng từ ảnh sản phẩm của hãng.

Checklist lắp đặt van chống va DN350 bản đỏ

Trước khi đưa van vào vị trí

• Đọc nhãn mã: H600-0350-16-D2R, trong đó 0350 là cỡ DN350, 16 là mặt bích PN16, D2R là thân gang cầu sơn đỏ.
• Đo bích đối ứng trên tuyến. Nếu bích ống đã khoan theo PN10 (tâm lỗ 460 mm, 16-Ø23) thì không bắt được van bản PN16 (tâm lỗ 470 mm, 16-Ø28), phải đặt đúng mã theo cấp bích.
• Kiểm tra khoảng hở giữa hai bích ống: bằng chiều dài van 980 mm cộng bề dày hai gioăng.
• Chừa khoảng trống phía trên, vì van cao 887 mm tính đến đỉnh cụm pilot và cần thêm chỗ để tháo pilot, van kim, lọc Y.
• Xem lại cụm điều khiển sau vận chuyển: ống nhỏ không móp, đầu nối không lỏng, mặt kính đồng hồ áp suất còn nguyên.

Khi lắp vào tuyến

• Lắp đúng chiều dòng chảy theo ký hiệu trên thân van và bản vẽ hãng. Lắp ngược thì van không điều khiển đúng.
• Giữ thứ tự theo sơ đồ ShinYi: van cổng cô lập, lọc Y, rồi mới đến thân van H600. Sơ đồ chi tiết có ở trang van chống va DN350 bản sơn xanh.
• Siết bu lông bích theo thứ tự chéo, chia nhiều vòng để gioăng ép đều, không siết dồn một phía.
• Đỡ thân van bằng bệ hoặc giá riêng. Bích ống không phải chỗ gánh trọng lượng van.
• Xoay cụm pilot về phía lối đi để dễ đọc đồng hồ và thao tác van kim.

Sau khi lắp

• Súc rửa tuyến, xả khí cụm điều khiển, chỉnh pilot theo hồ sơ thiết kế rồi mới cho trạm chạy chính thức.
• Khi tuyến lên áp, đi kiểm tra rò tại hai mặt bích và các đầu nối của ống điều khiển.
• Dặm lại những vết trầy sơn đỏ khi cẩu lắp để giữ lớp bảo vệ thân gang và đồng bộ màu nhận diện với các van PCCC khác trên tuyến.

Câu hỏi thường gặp

Mặt bích van DN350 PN16 có khớp bích đối ứng thông thường không?

Theo catalogue, bản PN16 có đường kính tâm lỗ K = 470 mm, 16 lỗ Ø28, dày bích 25 mm. Đối chiếu đúng ba số này với bích đối ứng trên tuyến ống trước khi đặt hàng.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi, xuất VAT.

Bản sơn đỏ D2R có khác thông số bản sơn xanh không?

Không. D2R và D2B cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá — chỉ khác màu sơn phủ.

Van chống va DN350 giao trong bao lâu?

Van cỡ DN350 thường là hàng đặt theo dự án. Xin gọi 0866.644.114 để kiểm tra tồn kho và lịch sản xuất của hãng.
