Van chống va DN500 H600-0500-16-D2R – ShinYi

Van chống va DN500 ShinYi sơn đỏ (model H600-0500-16-D2R) là bản sơn đỏ của dòng H600: cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá với bản sơn xanh H600-0500-16-D2B — chỉ khác màu sơn phủ. Chọn bản đỏ khi van nằm trong hệ thống cần nhận diện màu PCCC.

Thông số kỹ thuật, lưu lượng tương ứng và so sánh mặt bích theo cấp áp của cỡ DN500 xem tại bản sơn xanh; dưới đây là kích thước và lưu ý lắp đặt.

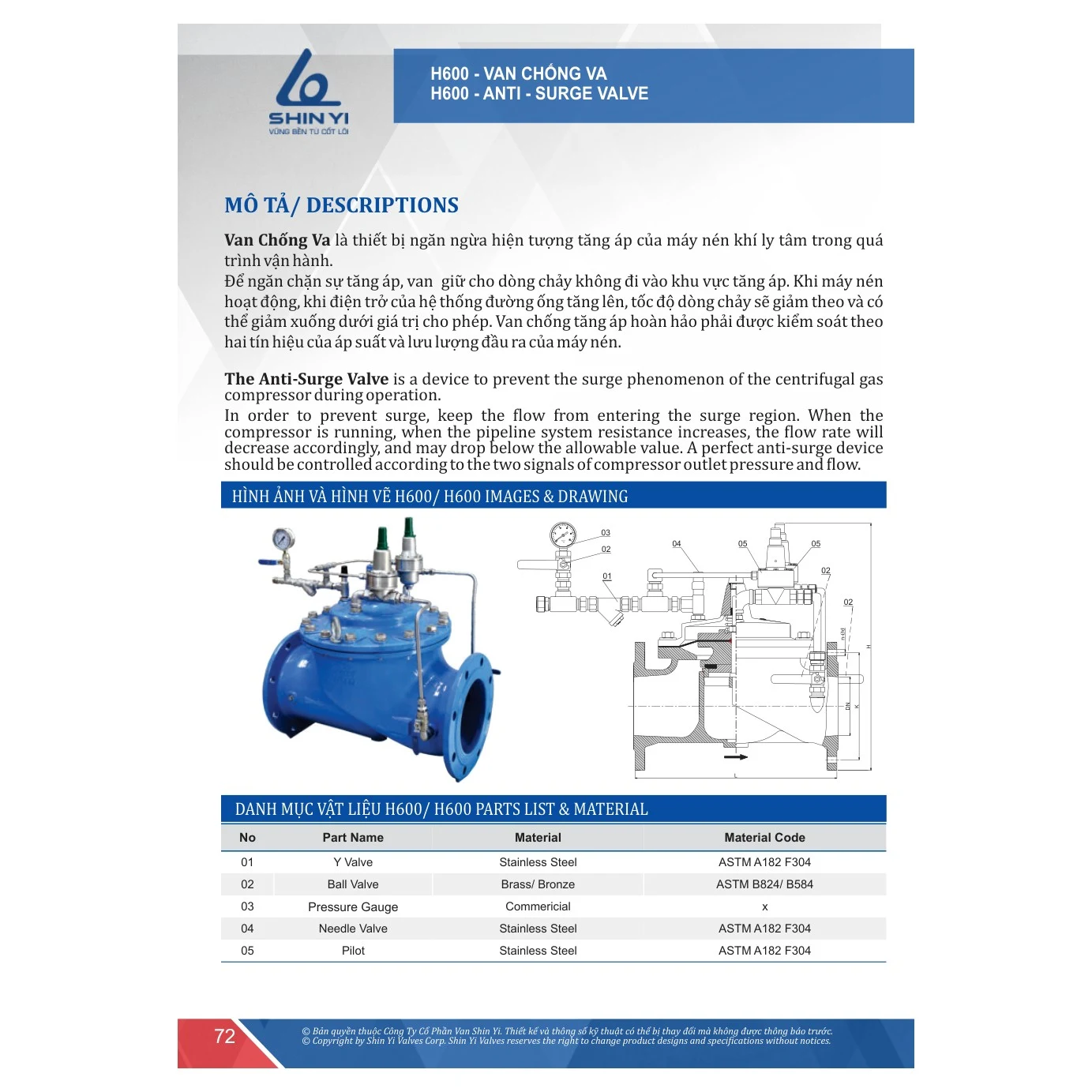

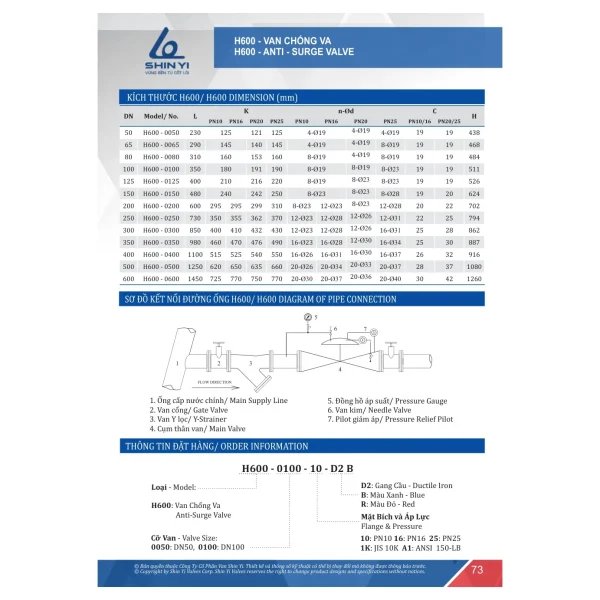

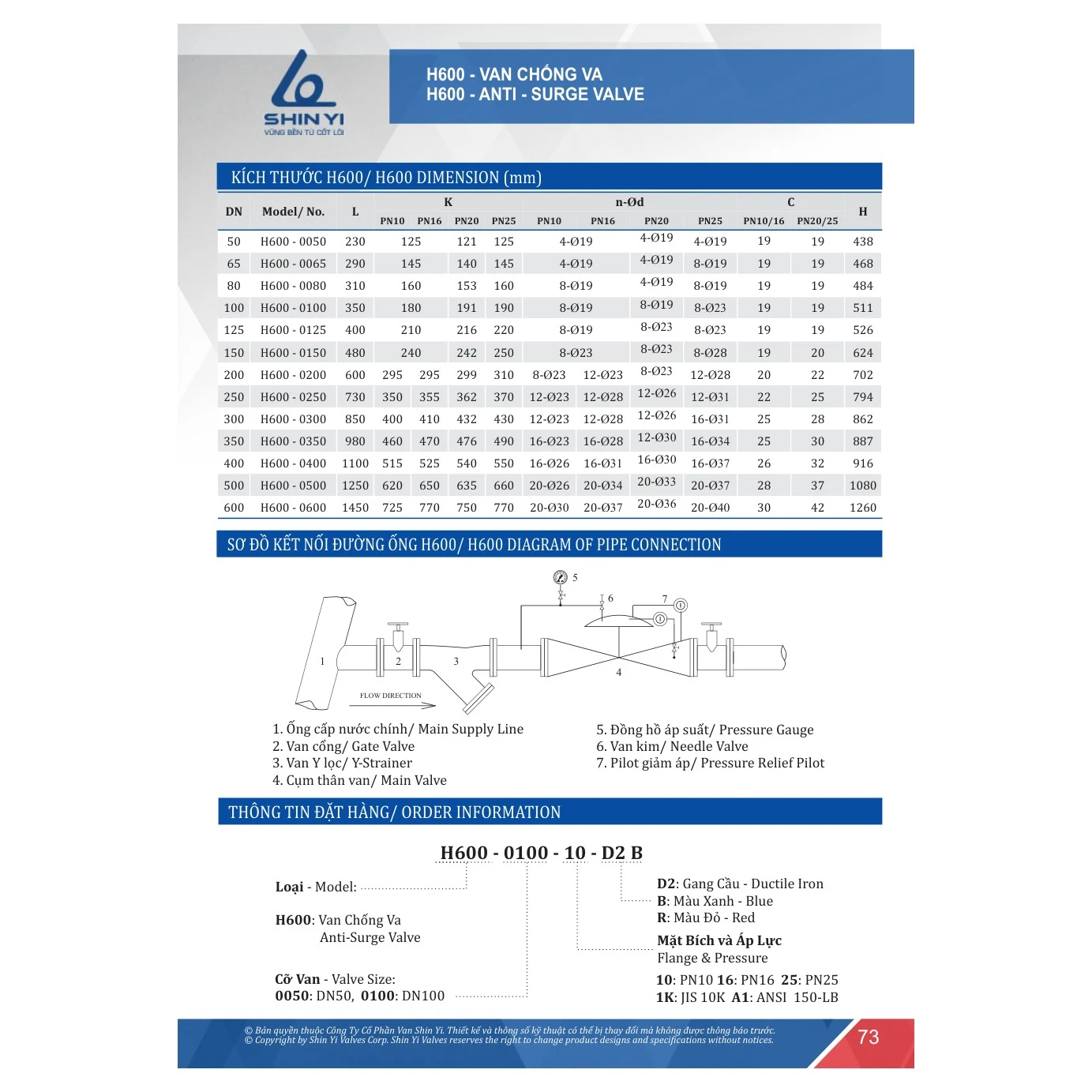

Kích thước lắp đặt (mm)

Chiều dài L	1250
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	620	650	635	660
Lỗ bích n-Ød	20-Ø26	20-Ø34	20-Ø33	20-Ø37
Dày bích C	PN10/16: 28		PN20/25: 37
Chiều cao H	1080

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Bố trí lắp đặt DN500

Van DN500 dài 1.250 mm, cao 1.080 mm và nặng: cần bệ đỡ riêng dưới thân van để mặt bích không gánh tải, và lối đưa van vào phòng đủ rộng cho thiết bị nâng.

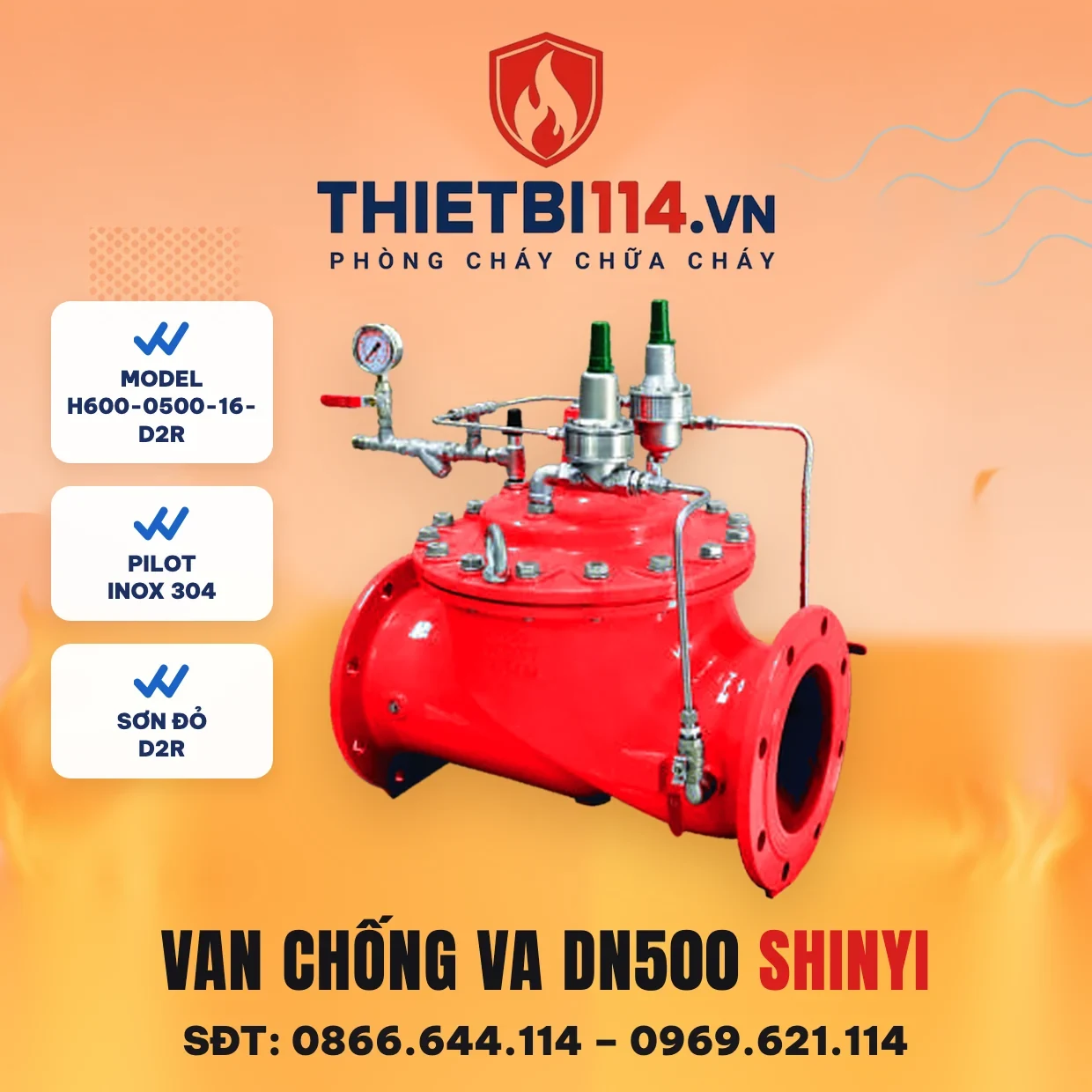

Ảnh bìa bản đỏ là ảnh minh hoạ màu sơn D2R, dựng từ ảnh sản phẩm của hãng.

Chuẩn bị mặt bằng cho van DN500 bản đỏ

Với van dài 1.250 mm, cao 1.080 mm, rủi ro lắp đặt thường nằm ở khâu chuẩn bị mặt bằng hơn là ở bản thân van. Nên chốt các điểm dưới đây trên bản vẽ phòng van trước khi van về công trường.

Khoảng lắp và khoảng tháo

• Khoảng hở giữa hai bích ống bằng chiều dài L 1.250 mm cộng bề dày hai gioăng. Đoạn ống nên được cố định đúng khoảng này trước, không kéo ống cho vừa van.
• Nên bố trí một điểm tháo lắp trên tuyến, ví dụ khớp tháo lắp hoặc khớp nối mềm theo thiết kế, để sau này lấy van ra mà không phải bẩy giãn ống DN500.
• Phía trên cụm pilot chừa trống để tháo lọc Y, van kim và pilot. Không đi máng cáp hay ống nhánh sát đỉnh van.
• Lối đưa van vào phòng: cửa và đường vận chuyển phải lọt van ở đúng tư thế lắp. Nên tính trước điểm treo palăng hoặc dầm móc cẩu ngay phía trên vị trí van, dùng được cả khi lắp mới lẫn khi thay thế sau này.

Bệ đỡ và bu lông

• Bệ đỡ đặt dưới thân van, cao độ khớp với tâm ống, để hai mặt bích không gánh tải.
• Bản PN16 có 20 lỗ Ø34 mỗi bích, bích dày 28 mm. Chuẩn bị đủ 40 bộ bu lông cho hai đầu, chiều dài tính theo bích van cộng bích ống cộng gioăng.
• Nếu tuyến khoan bích PN25 (20-Ø37, bích van dày 37 mm) thì phải đặt mã van PN25, và bu lông cũng cần dài hơn.
• Siết bu lông theo thứ tự chéo, chia nhiều vòng, kiểm tra lại sau khi tuyến lên áp lần đầu.

Màu sơn trên tuyến

Bản D2R sơn đỏ nên đi cùng các van khác thuộc hệ PCCC có quy ước màu đỏ, để người vận hành nhận ra ngay thiết bị nào thuộc hệ chữa cháy. Vết trầy khi cẩu lắp cần dặm lại để giữ lớp sơn bảo vệ thân gang cầu.

Câu hỏi thường gặp

Van DN500 có làm được mặt bích JIS 10K hoặc ANSI 150LB không?

Có trong mã đặt hàng của hãng: thay số 16 trong mã bằng 1K (JIS 10K) hoặc A1 (ANSI 150LB). Mã trang này là bản PN16.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi, xuất VAT.

Bản sơn đỏ D2R có khác thông số bản sơn xanh không?

Không. D2R và D2B cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá — chỉ khác màu sơn phủ.

Van chống va DN500 giao trong bao lâu?

Van cỡ DN500 thường là hàng đặt theo dự án. Xin gọi 0866.644.114 để kiểm tra tồn kho và lịch sản xuất của hãng.
