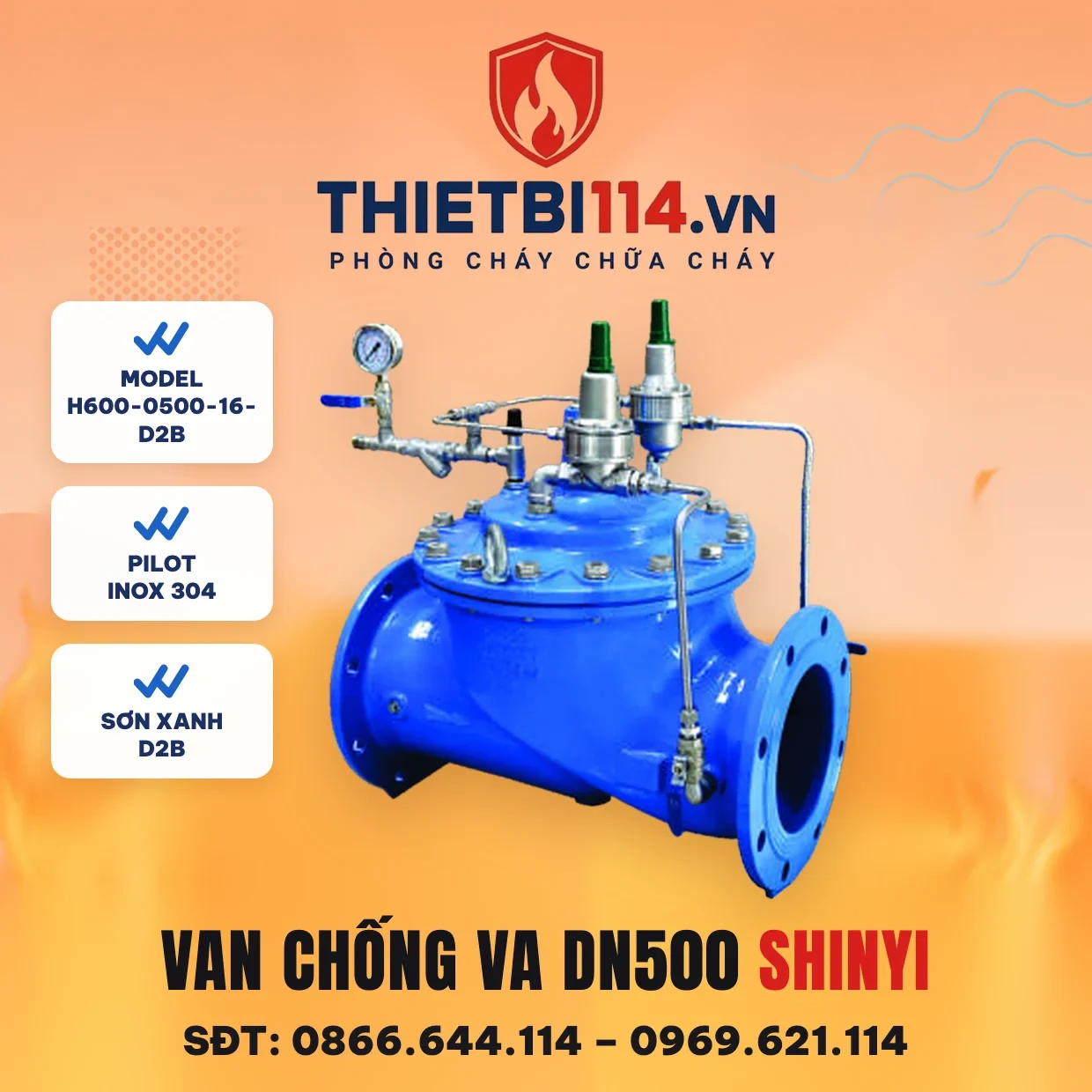

Van chống va DN500 H600-0500-16-D2B – ShinYi

Van chống va DN500 ShinYi sơn xanh (model H600-0500-16-D2B) là van điều khiển thuỷ lực bằng pilot, thân gang cầu sơn xanh, cho đường ống DN500. DN500 thường là tuyến ống truyền tải: nhà máy nước, trạm bơm tăng áp khu vực, đường ống cấp nước thô dài — nơi chiều dài tuyến lớn làm sóng áp phản xạ mạnh khi van hoặc bơm thay đổi trạng thái đột ngột.

Thông số H600-0500-16-D2B

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN500
Thân van · màu sơn	Gang cầu (D2) · xanh (D2B)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

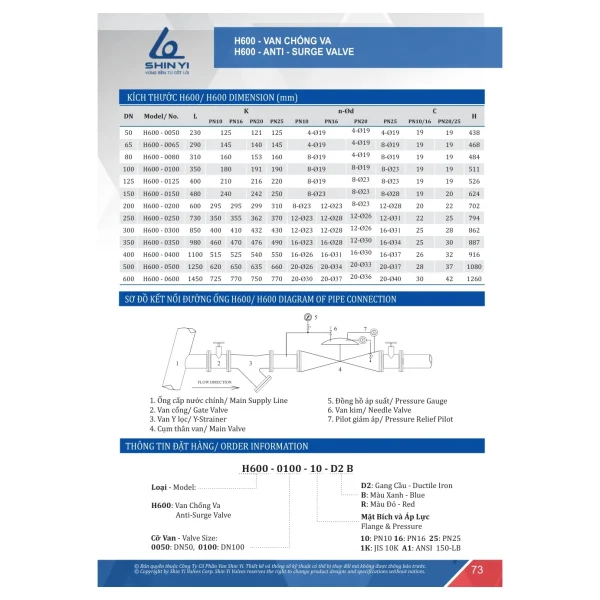

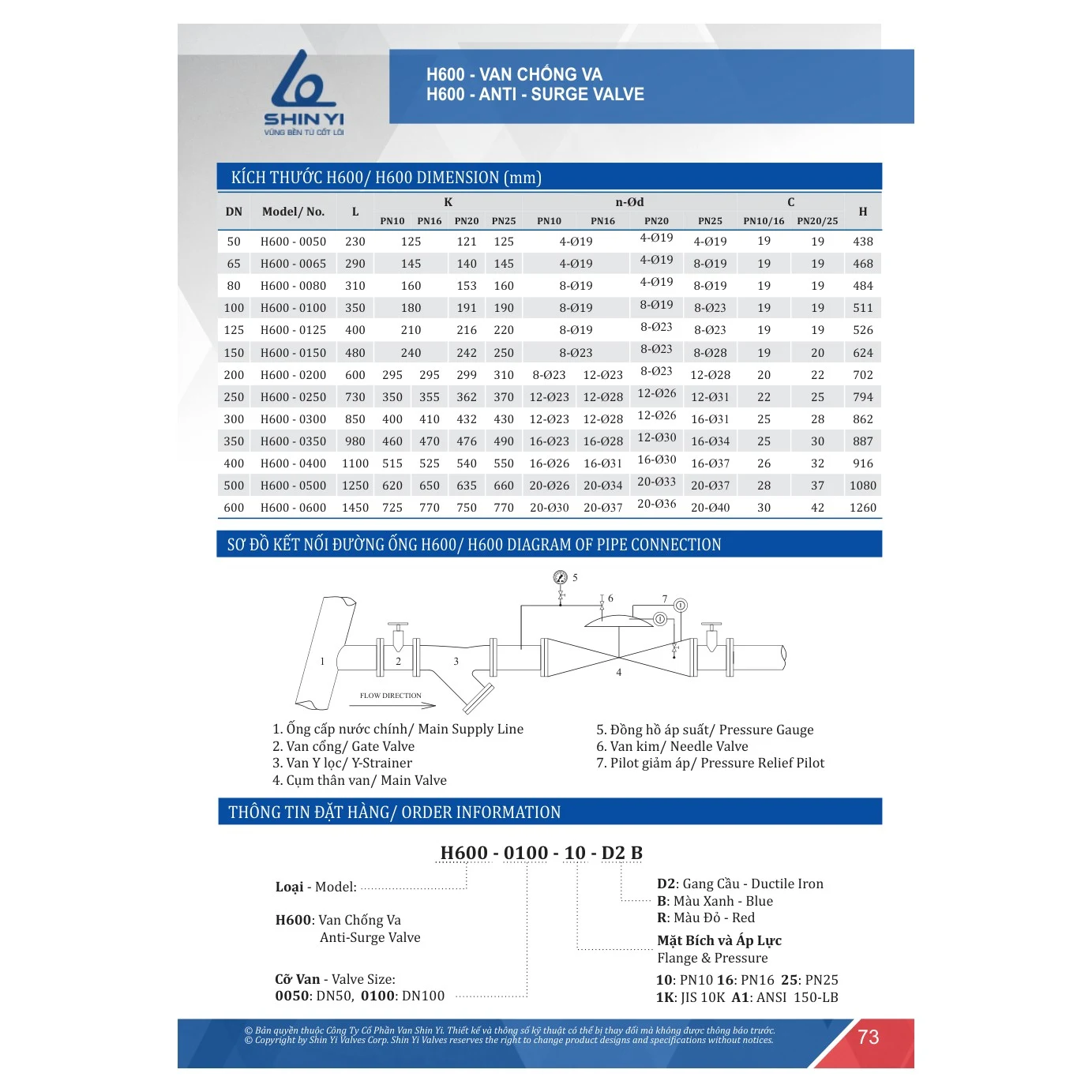

Kích thước lắp đặt (mm)

Chiều dài L	1250
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	620	650	635	660
Lỗ bích n-Ød	20-Ø26	20-Ø34	20-Ø33	20-Ø37
Dày bích C	PN10/16: 28		PN20/25: 37
Chiều cao H	1080

Lưu lượng tương ứng ống DN500

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 707	≈ 1.414	≈ 2.121

Tính gần đúng theo đường kính danh nghĩa DN500, chỉ để hình dung cỡ van ứng với lưu lượng — chọn van theo tính toán thuỷ lực của thiết kế.

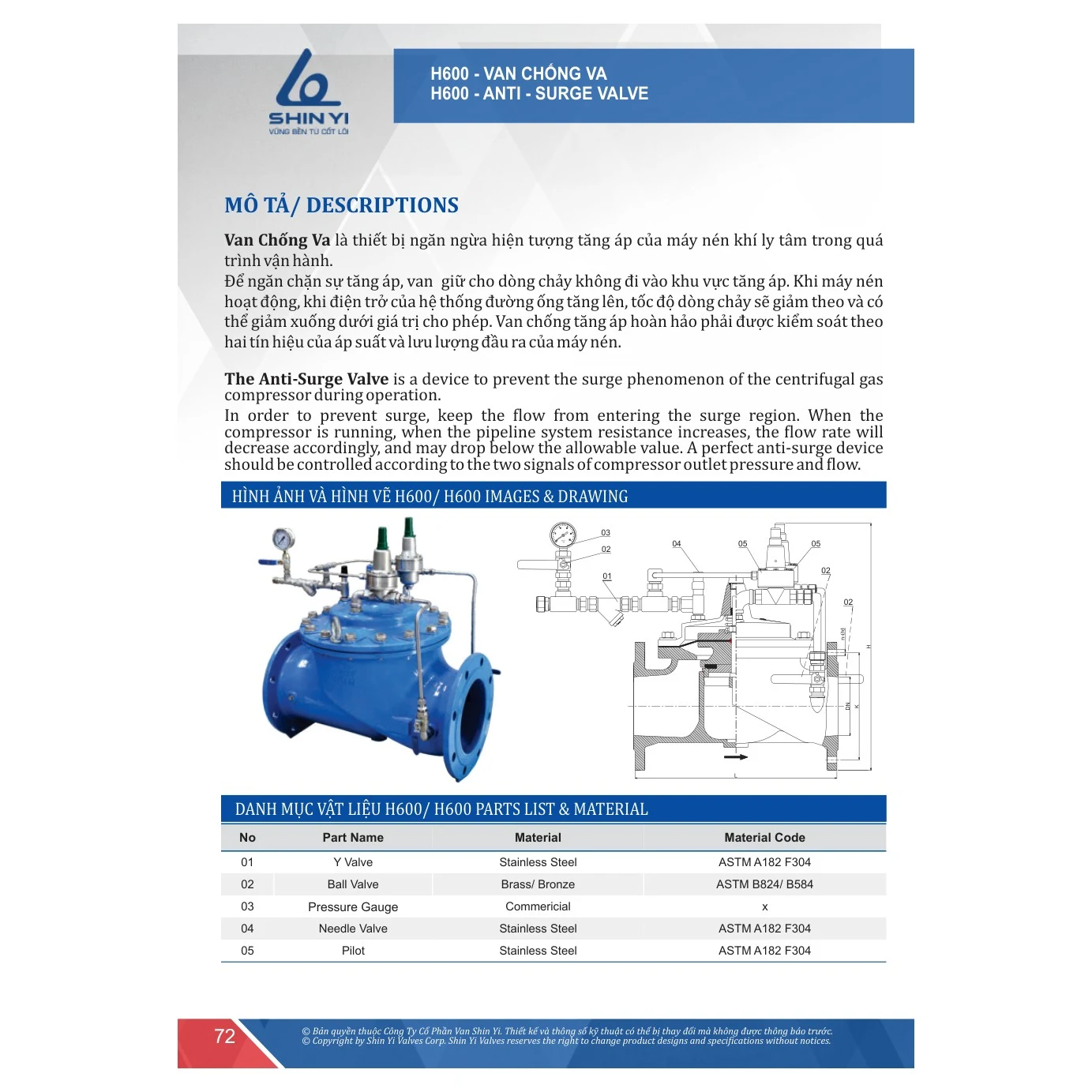

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Mặt bích DN500: PN10 khác PN25 ở đâu?

Chiều dài lắp đặt không đổi giữa các cấp áp, nhưng mặt bích thay đổi rõ: bản PN10 có tâm lỗ K = 620 mm với 20-Ø26, bích dày 28 mm; bản PN25 tâm lỗ tăng lên 660 mm, lỗ 20-Ø37, bích dày 37 mm. Nghĩa là bích ống đã khoan theo PN10 không bắt được van bản PN25 cùng cỡ — chốt cấp áp của cả tuyến ống trước khi đặt mã van.

So với cỡ liền kề

So với DN450, van DN500 kích thước theo bản vẽ hãng và giá cao hơn khoảng 39% (454.548.000đ so với 328.042.500đ). Lên DN600 giá tăng thêm khoảng 28%. Bảng đầy đủ các cỡ xem tại van chống va DN350 ShinYi.

Cần bản sơn đỏ? Xem H600-0500-16-D2R.

Van chống va DN500 làm việc không ổn định: kiểm tra theo thứ tự

Trên tuyến truyền tải DN500, phần lớn trục trặc của van điều khiển thuỷ lực nằm ở cụm điều khiển bên ngoài chứ không phải thân van. Trước khi tính chuyện tháo một van dài 1.250 mm khỏi tuyến, nên loại trừ lần lượt:

Hiện tượng	Nguyên nhân hay gặp	Kiểm tra
Van không đóng kín	Cặn kẹt lỗ pilot, lưới lọc Y tắc	Vệ sinh lọc Y, kiểm tra pilot
Van giật cục, kim đồng hồ dao động	Còn khí trong ống điều khiển, van kim mở quá lớn	Xả khí, đưa van kim về vị trí đã đánh dấu khi chạy thử
Van phản ứng chậm	Van kim mở quá nhỏ, van bi cô lập chưa mở hết	Kiểm tra lần lượt từng van bi đồng trên ống điều khiển
Rò nước tại mặt bích	Gioăng lệch, bu lông siết không đều, bích đối ứng khác cấp áp	Đối chiếu bích bản PN16: tâm lỗ 650 mm, 20-Ø34, dày 28 mm
Van tác động ở mức áp khác lúc nghiệm thu	Pilot bị chỉnh lệch	Đối chiếu ngưỡng đặt với hồ sơ thiết kế

Nguyên tắc nên giữ: ghi số đọc đồng hồ áp suất và vị trí van kim ngay sau khi chạy thử. Khi có sự cố, so với mốc này nhanh hơn nhiều so với chỉnh thử từng chi tiết. Việc chỉnh pilot nên giao cho kỹ thuật nắm hồ sơ thiết kế của tuyến.

Câu hỏi thường gặp

Van DN500 có làm được mặt bích JIS 10K hoặc ANSI 150LB không?

Có trong mã đặt hàng của hãng: thay số 16 trong mã bằng 1K (JIS 10K) hoặc A1 (ANSI 150LB). Mã trang này là bản PN16.

Bản PN25 có đổi chiều dài lắp đặt không?

Không — chiều dài L giữ nguyên. Thay đổi nằm ở mặt bích: tâm lỗ 620 → 660 mm, lỗ 20-Ø26 → 20-Ø37, bích dày 28 → 37 mm (PN10 → PN25).

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty Cổ phần Van Shin Yi, xuất VAT theo đơn hàng dự án.

Van chống va DN500 có cần lắp lọc Y trên đường ống không?

Có. Sơ đồ lắp đặt của ShinYi đặt van Y lọc trước cụm thân van H600 để chặn cặn, tránh làm kẹt cụm pilot. Van cổng lắp trước để cô lập khi bảo trì.

Xem thêm danh mục van khác và van chữa cháy & phụ kiện van.

ShinYi là hàng dự án — gọi 0866.644.114 hoặc nhắn Zalo để nhận báo giá theo số lượng và lịch giao. — Đội kỹ thuật PCCC Thietbi114
