Van chống va DN400 H600-0400-16-D2R – ShinYi

Van chống va DN400 ShinYi sơn đỏ (model H600-0400-16-D2R) là bản sơn đỏ của dòng H600: cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá với bản sơn xanh H600-0400-16-D2B — chỉ khác màu sơn phủ. Chọn bản đỏ khi van nằm trong hệ thống cần nhận diện màu PCCC.

Thông số kỹ thuật, lưu lượng tương ứng và so sánh mặt bích theo cấp áp của cỡ DN400 xem tại bản sơn xanh; dưới đây là kích thước và lưu ý lắp đặt.

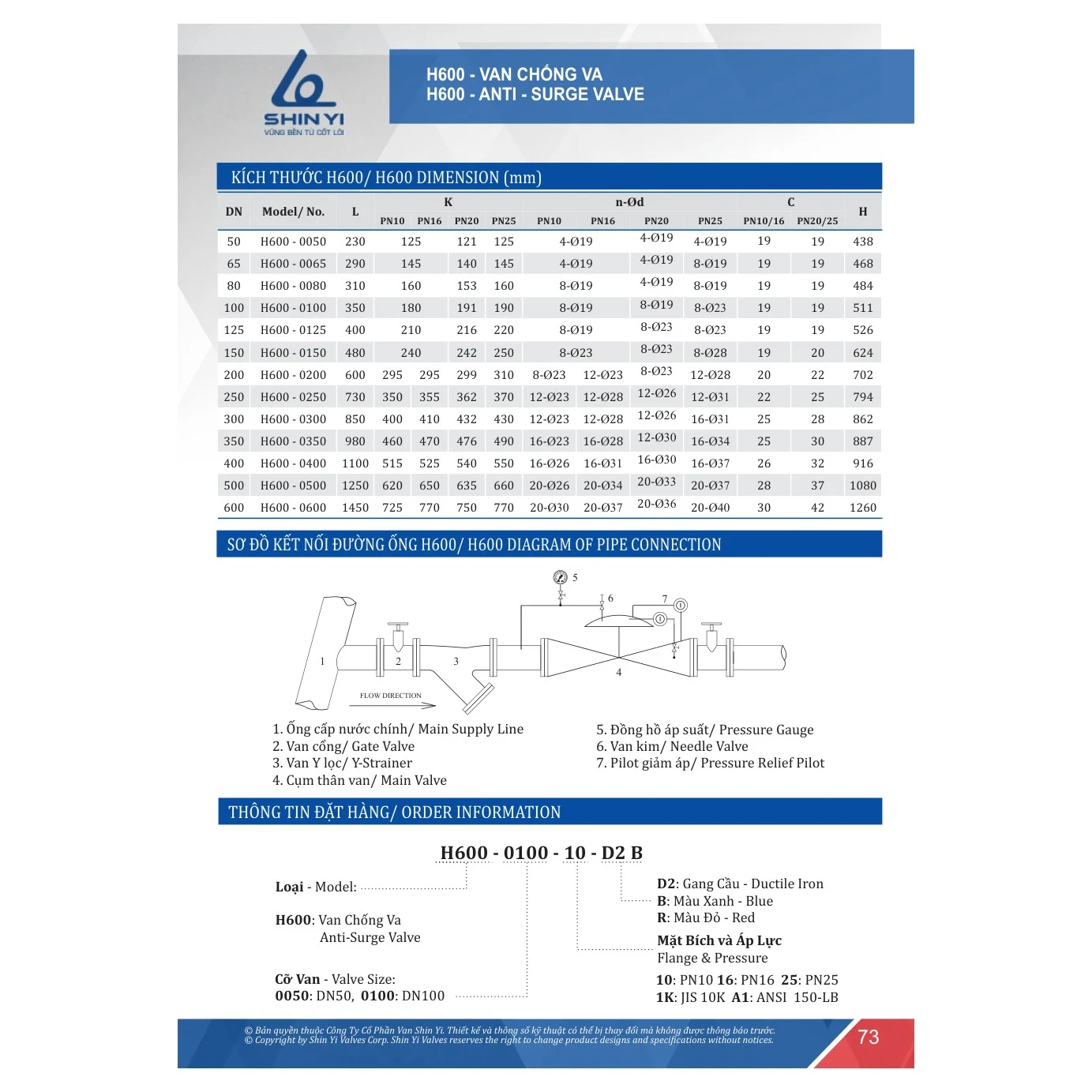

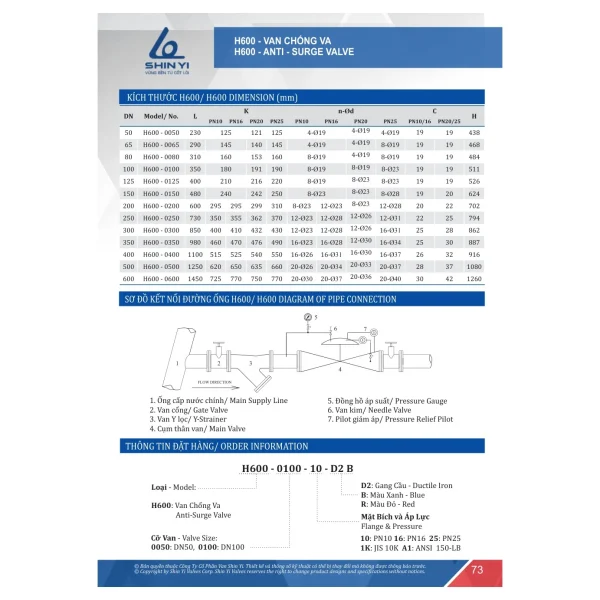

Kích thước lắp đặt (mm)

Chiều dài L	1100
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	515	525	540	550
Lỗ bích n-Ød	16-Ø26	16-Ø31	16-Ø30	16-Ø37
Dày bích C	PN10/16: 26		PN20/25: 32
Chiều cao H	916

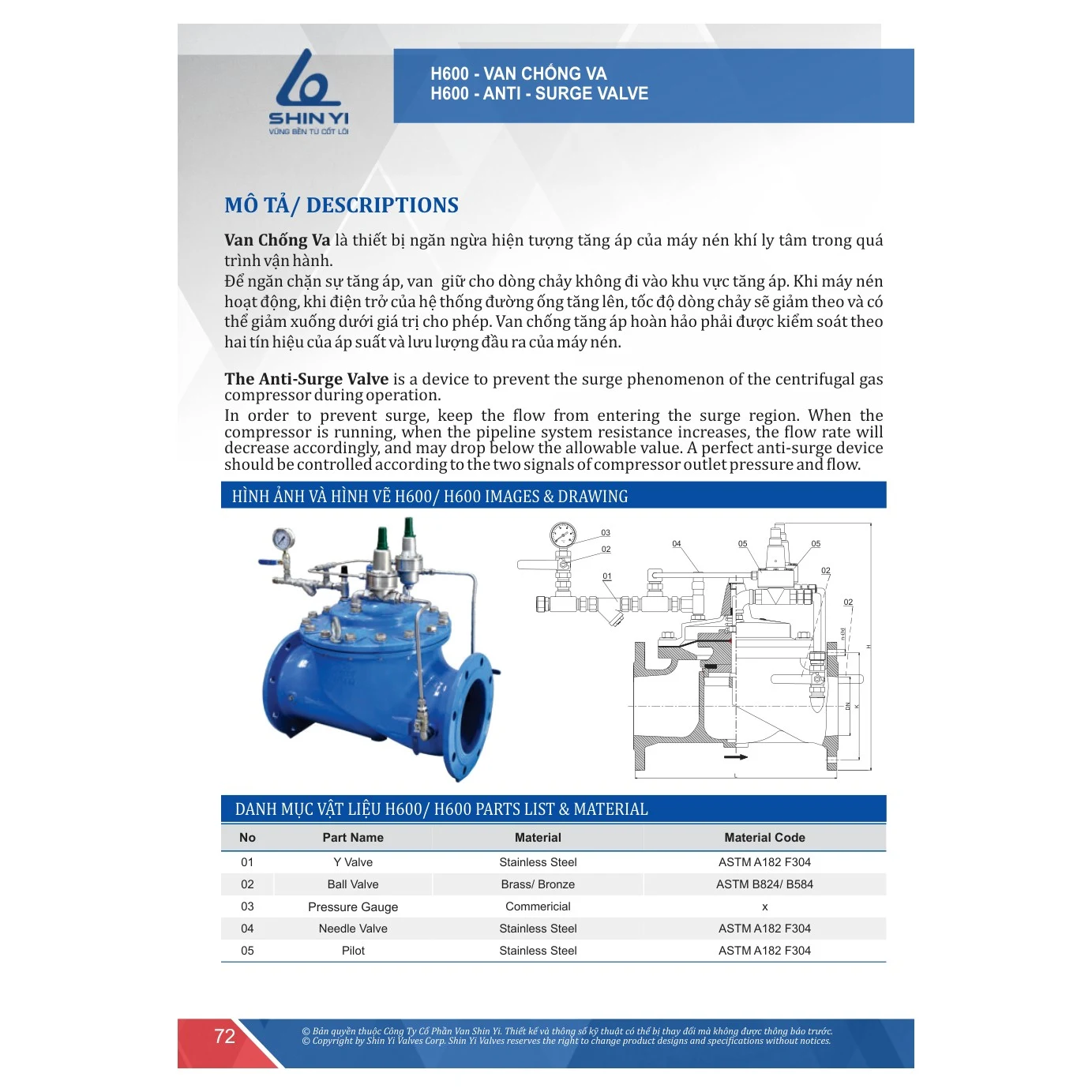

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Bố trí lắp đặt DN400

Với van DN400 (dài 1.100 mm, cao 916 mm), phòng van thường bố trí van nằm ngang trên giá đỡ bê tông ngay sau cụm van một chiều đầu đẩy; mặt trên chừa trống để thao tác cụm pilot.

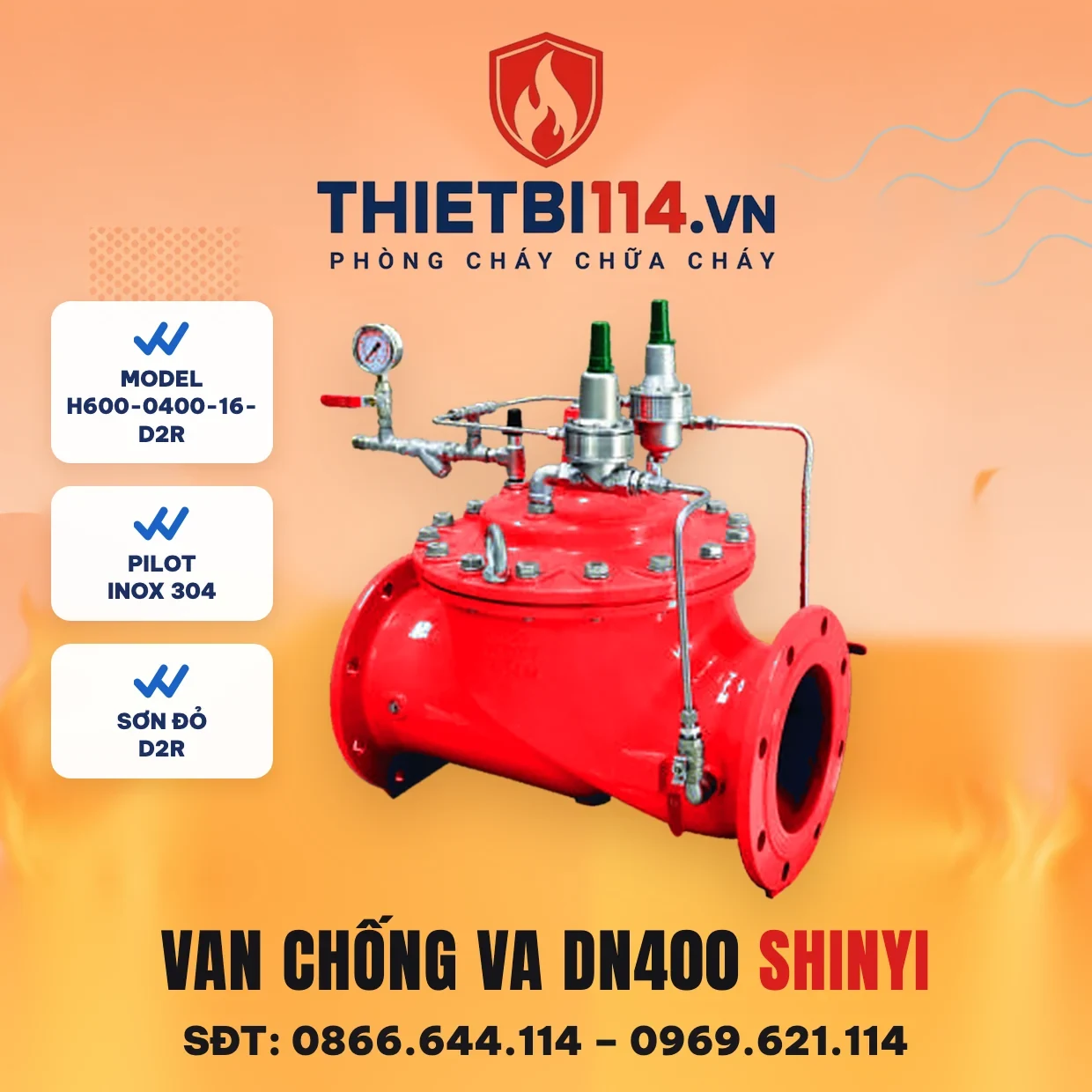

Ảnh bìa bản đỏ là ảnh minh hoạ màu sơn D2R, dựng từ ảnh sản phẩm của hãng.

Nhận hàng, nâng hạ và bảo quản van DN400 trước khi lắp

Van H600-0400-16-D2R là hàng đặt theo dự án, thường về công trường trước ngày lắp một thời gian. Giai đoạn chờ này là lúc cụm pilot dễ hỏng vặt nếu không để ý.

Kiểm tra khi nhận

• Nhãn mã khớp đơn hàng: H600-0400-16-D2R bản PN16, bích tâm lỗ 525 mm, 16-Ø31, dày 26 mm.
• Cụm điều khiển đủ chi tiết: pilot, van kim, lọc Y, van bi, đồng hồ áp suất. Ống nhỏ không móp, đầu nối không lỏng.
• Lớp sơn đỏ: ghi lại vị trí trầy xước để dặm sơn trước khi lắp.
• Nắp che hai mặt bích còn nguyên. Nếu đã mất, che lại để bụi và nước mưa không vào lòng van.

Nâng hạ đúng cách

• Không móc dây cẩu vào cụm pilot, ống điều khiển hay đồng hồ áp suất. Các chi tiết này không chịu tải.
• Dùng dây cẩu vải bản rộng quấn quanh thân gang, tránh cáp thép cứa bong lớp sơn.
• Đưa van qua cửa phòng bơm ở tư thế nằm ngang như khi lắp, để khỏi phải lật, xoay van dài 1.100 mm trong không gian hẹp.

Bảo quản chờ lắp

• Kê van trên pallet hoặc gỗ kê, cụm pilot hướng lên trên, không đặt thẳng xuống nền đất ẩm.
• Che mưa nắng, không để vật tư khác chất đè lên cụm điều khiển.
• Không tháo rời pilot để cất riêng khi chưa có hướng dẫn của hãng. Lắp lại sai vị trí sẽ làm van điều khiển sai.

Trước khi đưa van lên bệ, kiểm tra lại độ đồng tâm hai bích ống và khoảng hở giữa chúng (chiều dài van cộng bề dày hai gioăng). Căn chỉnh ống lúc van chưa vào vị trí dễ hơn nhiều so với lúc van đã treo trên cẩu.

Câu hỏi thường gặp

Cần chừa không gian bao nhiêu để bảo trì van DN400?

Chiều cao van 916 mm tính đến đỉnh cụm pilot. Nên chừa thêm khoảng trống phía trên và bên hông để tháo pilot, van kim và vệ sinh lọc Y mà không phải tháo van khỏi tuyến.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi, xuất VAT.

Bản sơn đỏ D2R có khác thông số bản sơn xanh không?

Không. D2R và D2B cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá — chỉ khác màu sơn phủ.

Van chống va DN400 giao trong bao lâu?

Van cỡ DN400 thường là hàng đặt theo dự án. Xin gọi 0866.644.114 để kiểm tra tồn kho và lịch sản xuất của hãng.
