Van chống va DN400 H600-0400-16-D2B – ShinYi

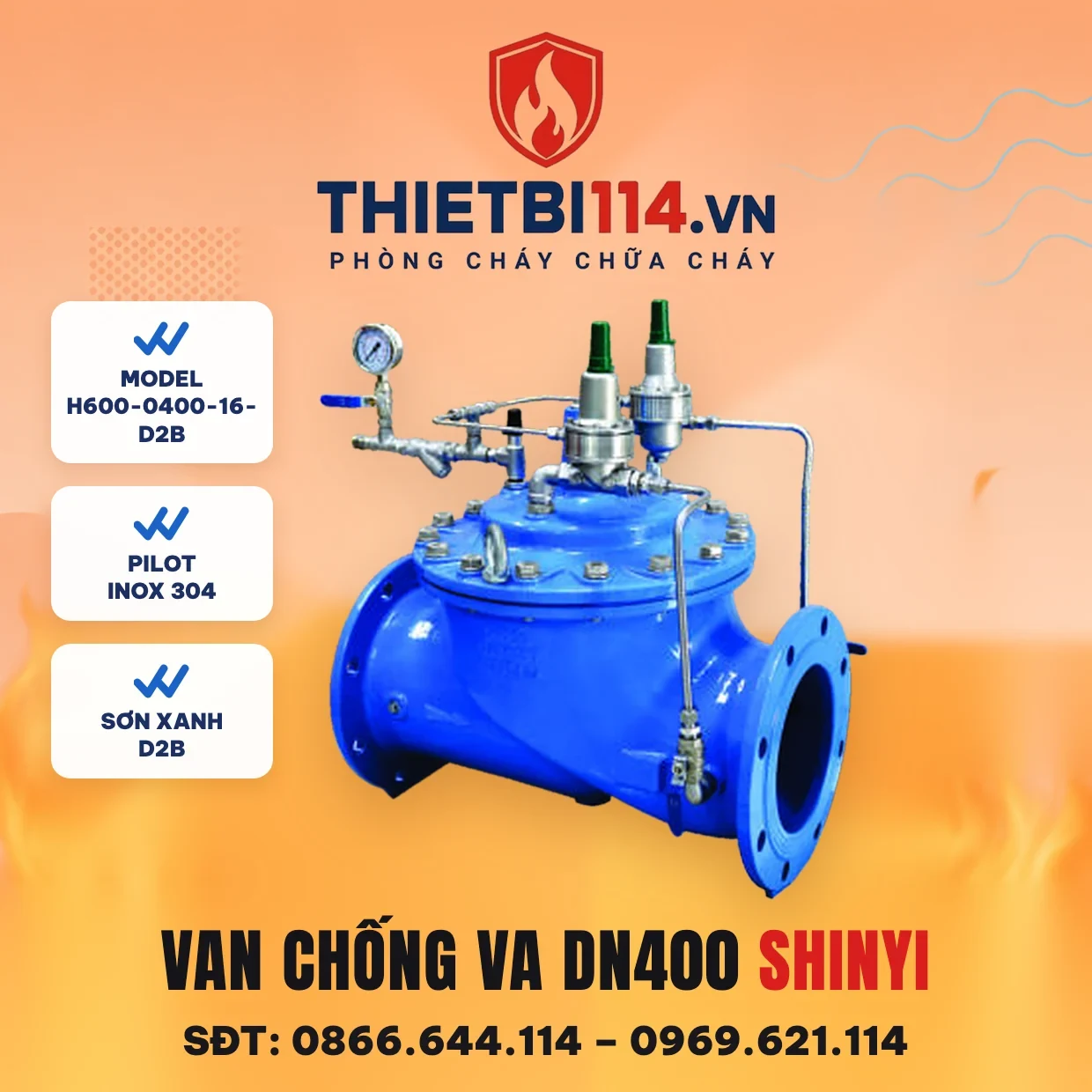

Van chống va DN400 ShinYi sơn xanh (model H600-0400-16-D2B) là van điều khiển thuỷ lực bằng pilot, thân gang cầu sơn xanh, cho đường ống DN400. DN400 là cỡ phổ biến cho ống góp đầu đẩy khi trạm có nhiều bơm chạy song song: tổng lưu lượng dồn về một ống lớn, sự cố dừng đồng loạt các bơm tạo xung áp mạnh nhất tại đây.

Thông số H600-0400-16-D2B

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN400
Thân van · màu sơn	Gang cầu (D2) · xanh (D2B)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

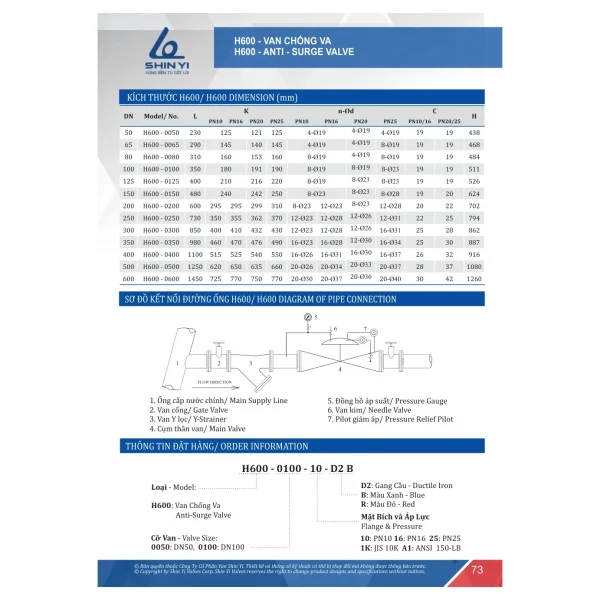

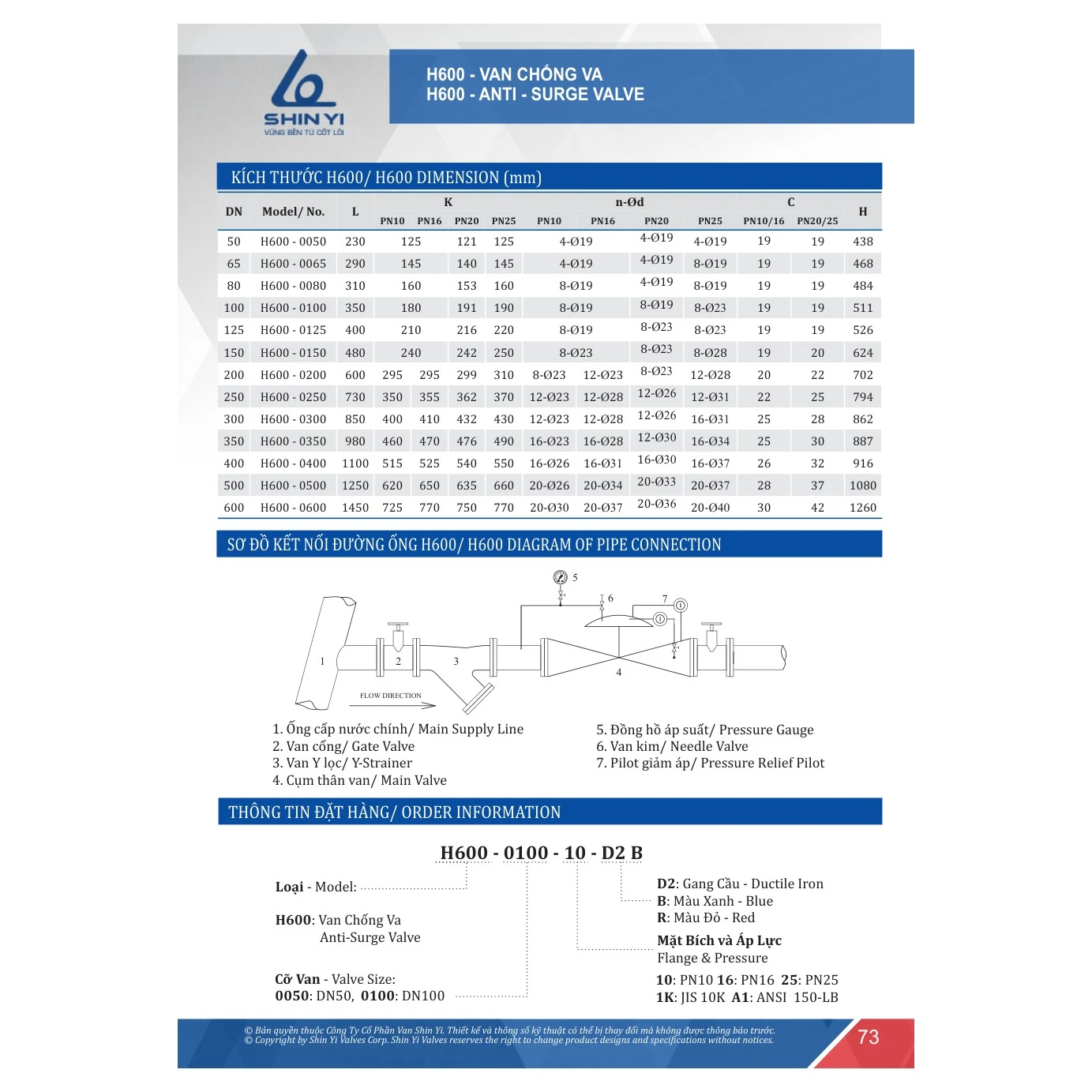

Kích thước lắp đặt (mm)

Chiều dài L	1100
	PN10	PN16	PN20	PN25
Tâm lỗ bích K	515	525	540	550
Lỗ bích n-Ød	16-Ø26	16-Ø31	16-Ø30	16-Ø37
Dày bích C	PN10/16: 26		PN20/25: 32
Chiều cao H	916

Lưu lượng tương ứng ống DN400

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 452	≈ 905	≈ 1.357

Tính gần đúng theo đường kính danh nghĩa DN400, chỉ để hình dung cỡ van ứng với lưu lượng — chọn van theo tính toán thuỷ lực của thiết kế.

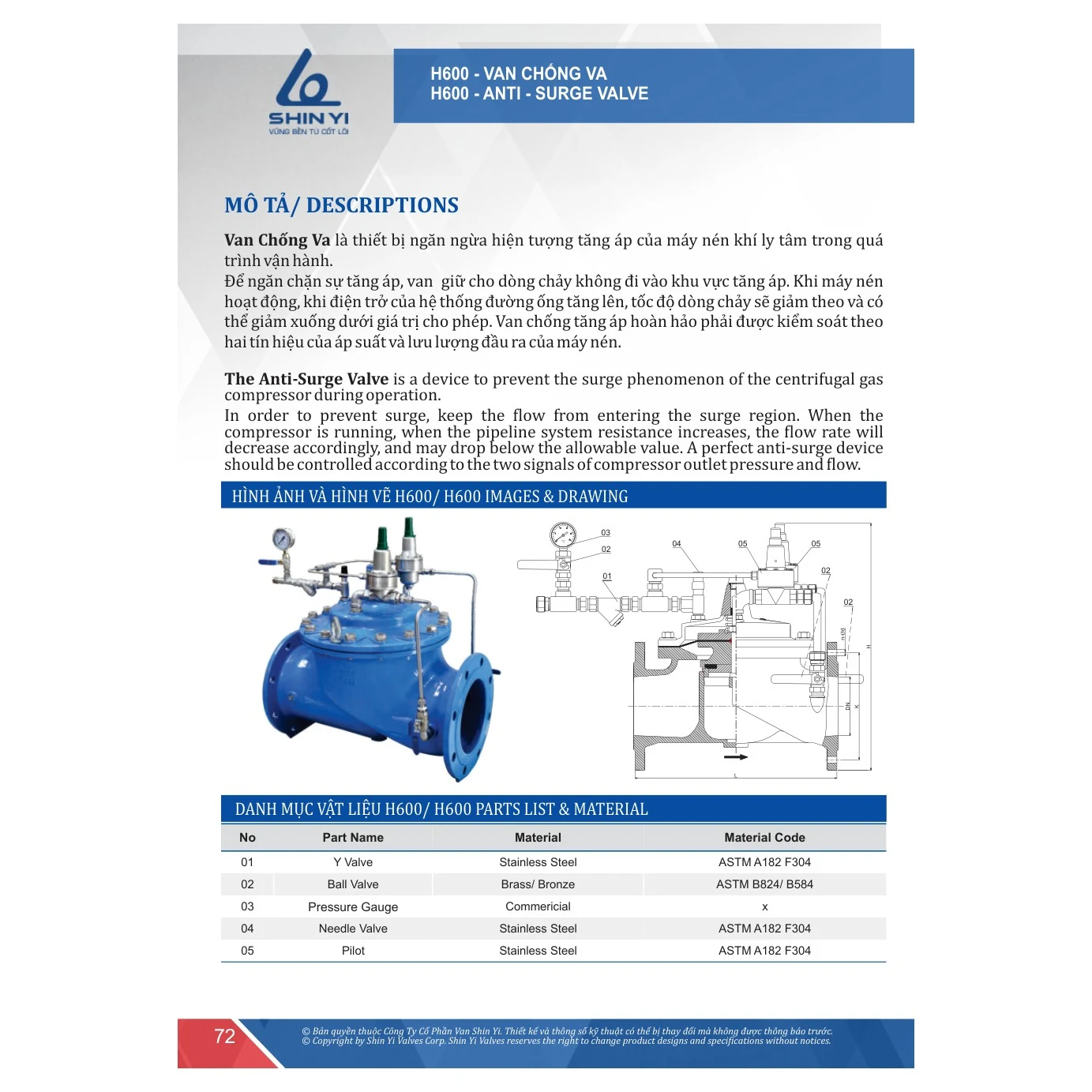

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Mặt bích DN400: PN10 khác PN25 ở đâu?

Chiều dài lắp đặt không đổi giữa các cấp áp, nhưng mặt bích thay đổi rõ: bản PN10 có tâm lỗ K = 515 mm với 16-Ø26, bích dày 26 mm; bản PN25 tâm lỗ tăng lên 550 mm, lỗ 16-Ø37, bích dày 32 mm. Nghĩa là bích ống đã khoan theo PN10 không bắt được van bản PN25 cùng cỡ — chốt cấp áp của cả tuyến ống trước khi đặt mã van.

So với cỡ liền kề

So với DN350, van DN400 dài hơn 120 mm, cao hơn 29 mm và giá cao hơn khoảng 55% (283.719.000đ so với 182.516.000đ). Lên DN450 giá tăng thêm khoảng 16%. Bảng đầy đủ các cỡ xem tại van chống va DN350 ShinYi.

Cần bản sơn đỏ? Xem H600-0400-16-D2R.

Bảo trì định kỳ van chống va DN400

Trên ống góp đầu đẩy, thân van H600-0400-16-D2B ít khi cần can thiệp. Phần cần chăm là cụm điều khiển gắn bên ngoài. Tần suất cụ thể theo quy trình vận hành của trạm; các hạng mục thường gồm:

Hạng mục	Việc cần làm	Dấu hiệu cần xử lý
Lọc Y (inox 304)	Khoá van bi cô lập, tháo nắp, rửa lưới lọc	Van phản ứng chậm hơn bình thường, kim đồng hồ dao động
Van kim	Kiểm tra độ mở còn đúng vị trí đã đánh dấu khi chạy thử	Van đóng hoặc mở nhanh, chậm khác lần nghiệm thu
Pilot	Đối chiếu ngưỡng tác động với hồ sơ; không tự chỉnh khi chưa có thông số	Van tác động ở mức áp khác lần chạy thử
Đồng hồ áp suất	Kiểm tra kim trở về khi xả áp, mặt kính rõ số	Kim kẹt, mặt kính mờ hoặc vỡ
Van bi đồng, ống điều khiển	Thao tác đóng mở, kiểm tra các đầu nối	Rỉ nước, tay van khó xoay
Mặt bích, lớp sơn xanh	Kiểm tra rò tại gioăng, dặm lại chỗ bong sơn	Vệt gỉ ở mép bích

Van cao 916 mm tính đến đỉnh cụm pilot. Nếu van đặt trên bệ cao, nên có sàn thao tác hoặc thang cố định để việc vệ sinh lọc Y không phải đứng tạm trên ống.

Câu hỏi thường gặp

Cần chừa không gian bao nhiêu để bảo trì van DN400?

Chiều cao van 916 mm tính đến đỉnh cụm pilot. Nên chừa thêm khoảng trống phía trên và bên hông để tháo pilot, van kim và vệ sinh lọc Y mà không phải tháo van khỏi tuyến.

Bản PN25 có đổi chiều dài lắp đặt không?

Không — chiều dài L giữ nguyên. Thay đổi nằm ở mặt bích: tâm lỗ 515 → 550 mm, lỗ 16-Ø26 → 16-Ø37, bích dày 26 → 32 mm (PN10 → PN25).

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty Cổ phần Van Shin Yi, xuất VAT theo đơn hàng dự án.

Van chống va DN400 có cần lắp lọc Y trên đường ống không?

Có. Sơ đồ lắp đặt của ShinYi đặt van Y lọc trước cụm thân van H600 để chặn cặn, tránh làm kẹt cụm pilot. Van cổng lắp trước để cô lập khi bảo trì.
