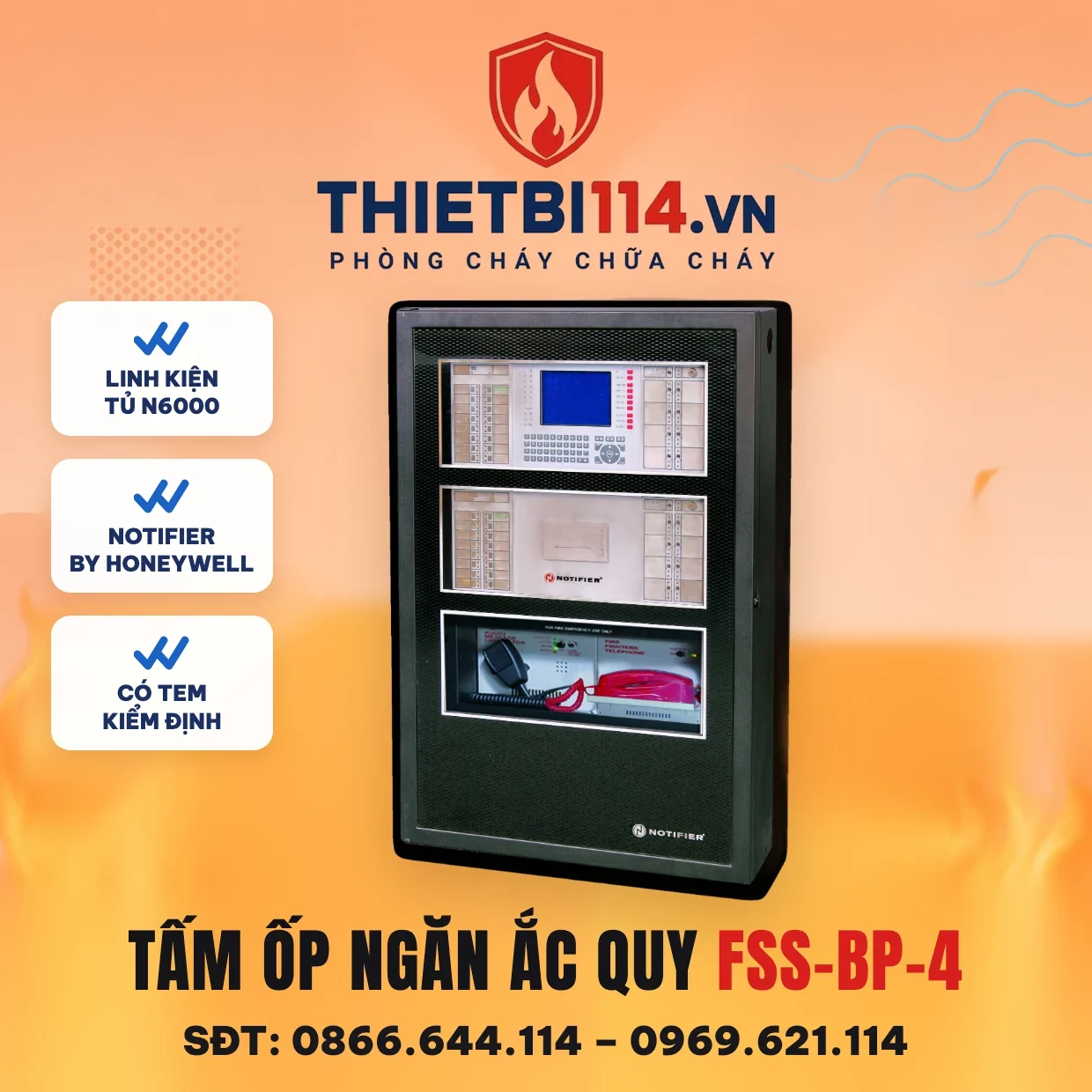

Tấm ốp ngăn ắc quy FSS-BP-4 – Notifier có kiểm định/lưu thông

Tấm ốp ngăn ắc quy FSS-BP-4 là tấm mặt che hàng dưới cùng của tủ báo cháy Notifier N-6000, nơi đặt bộ nguồn MPS-350W và hai bình ắc quy 12 V. Đây là hàng có điện áp lưới 220 V và dòng ắc quy lớn nhất trong tủ, nên tấm ốp này vừa là lớp che thẩm mỹ vừa là lớp bảo vệ điện cho người mở cửa tủ.

Trang này nêu tấm ốp che chính xác vị trí nào, mỗi tủ cần bao nhiêu tấm, những gì hãng đã và chưa công bố, cùng vai trò của tấm trong kiểm tra nghiệm thu hệ thống báo cháy.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-BP-4 (Honeywell: BP2-4 battery plate)
Chức năng	Tấm che ắc quy và bộ nguồn ở vị trí dưới cùng của tủ CAB-4
Số lượng mỗi tủ	1 tấm mỗi tủ (trừ vỏ cỡ AA)
Màu	Đen
Khối lượng	3,10 lb, khoảng 1,41 kg
Kích thước	Hãng chưa công bố
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc BP2-4; bản FSS-BP-4 nhập về dùng chung tài liệu này
Giá bán lẻ	1.254.000 đ đã gồm VAT, một mức giá

Tấm ốp che vị trí nào

Datasheet tủ CAB-4 gọi BP2-4 là tấm ắc quy (battery plate), che ngăn ắc quy và bộ nguồn ở đáy tủ, mỗi tủ dùng một tấm trừ cỡ AA nhỏ nhất. Tài liệu Notifier Trung Quốc cho N-6000 ghi ngắn gọn: BP-4 dùng che bộ nguồn. Trong vỏ FSS-SBB-B4, hàng dưới cùng là ngăn ắc quy chứa 2 × 12 V dung tích 17–26 AH cùng bo MPS-350W; tấm FSS-BP-4 bắt trước ngăn này, phía trên là hàng khung card và hàng CPU.

Tấm nặng khoảng 1,41 kg, dày dặn hơn các tấm che nhỏ, vì phải chịu va chạm khi thay ắc quy và giữ bình không đổ ra ngoài nếu tủ bị rung.

Vì sao hàng ắc quy phải được che kín

Ba lý do khiến tấm ốp ngăn ắc quy là bắt buộc trong cấu hình hãng:

• An toàn điện: cầu đấu 220 VAC của bộ nguồn và cực ắc quy nằm ngay sau cửa; tấm ốp ngăn tay người và vật kim loại rơi vào gây chập.
• Bảo vệ bo mạch: khi thay bình, tấm ốp đã tháo giữ vai trò định vị, người thao tác chỉ chạm ngăn ắc quy chứ không chạm CPU hay card loop phía trên.
• Hồ sơ nghiệm thu: đơn vị kiểm tra so sánh tủ thực với tài liệu hãng; hàng nguồn hở là lỗi cấu hình dễ thấy nhất và thường bị ghi biên bản yêu cầu bổ sung.

Với tủ lắp sẵn như tủ trung tâm báo cháy 8 kênh Yunyang hoặc tủ trung tâm báo cháy 6 kênh Dahua, ngăn ắc quy đã có nắp từ nhà máy; N6000 tách tấm này thành mã hàng riêng để lắp cho nhiều cỡ vỏ.

Đếm tấm ốp theo số hàng trống của tủ

Bộ tấm ốp N6000 gồm bốn loại và cách đếm theo hàng như sau: hàng CPU dùng 1 tấm FSS-DP-DISP; mỗi hàng khung card dùng 1 tấm FSS-DP-1; hàng nguồn và ắc quy dùng 1 tấm FSS-BP-4; ô module trống dùng FSS-BMP-1. Vì mỗi tủ chỉ có một hàng nguồn, FSS-BP-4 luôn là 1 tấm bất kể tủ 2 loop hay 16 loop.

Nếu công trình đặt ắc quy dung tích lớn hơn 26 AH trong tủ ắc quy ngoài, hàng đáy của tủ chính vẫn chứa bộ nguồn và vẫn cần tấm FSS-BP-4.

Lắp tấm và thay ắc quy về sau

Lắp tấm sau khi đã nối cực ắc quy, kiểm tra LED bộ nguồn không báo lỗi và màn hình CPU không hiện Trouble về nguồn. Bắt vít tấm vào trụ trên vỏ, kiểm tra tấm không đè lên dây ắc quy. Khi thay bình sau này, tháo tấm, tháo cực âm trước rồi cực dương, thay bình cùng dung tích, nối lại theo thứ tự ngược và lắp tấm trước khi đóng cửa tủ.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

FSS-BP-4 che phần nào của tủ N6000?

Che ngăn ắc quy và bộ nguồn MPS-350W ở hàng dưới cùng của vỏ CAB-4.

Mỗi tủ cần mấy tấm FSS-BP-4?

Một tấm, vì mỗi tủ chỉ có một hàng nguồn và ắc quy; áp dụng cho mọi cấu hình từ 2 đến 16 loop.

Tấm nặng bao nhiêu?

3,10 lb, tương đương khoảng 1,41 kg theo datasheet tủ CAB-4; kích thước hãng chưa công bố.

Không có tấm ốp ngăn ắc quy có nghiệm thu được không?

Tủ hở hàng nguồn không đúng cấu hình hãng và mất an toàn điện, thường bị yêu cầu bổ sung trước khi chấp nhận nghiệm thu.

FSS-BP-4 có đi kèm vỏ tủ FSS-SBB-B4 không?

Không. Tấm là mã hàng riêng, đặt cùng vỏ, cửa và các tấm ốp khác khi cấu hình bộ tủ.
