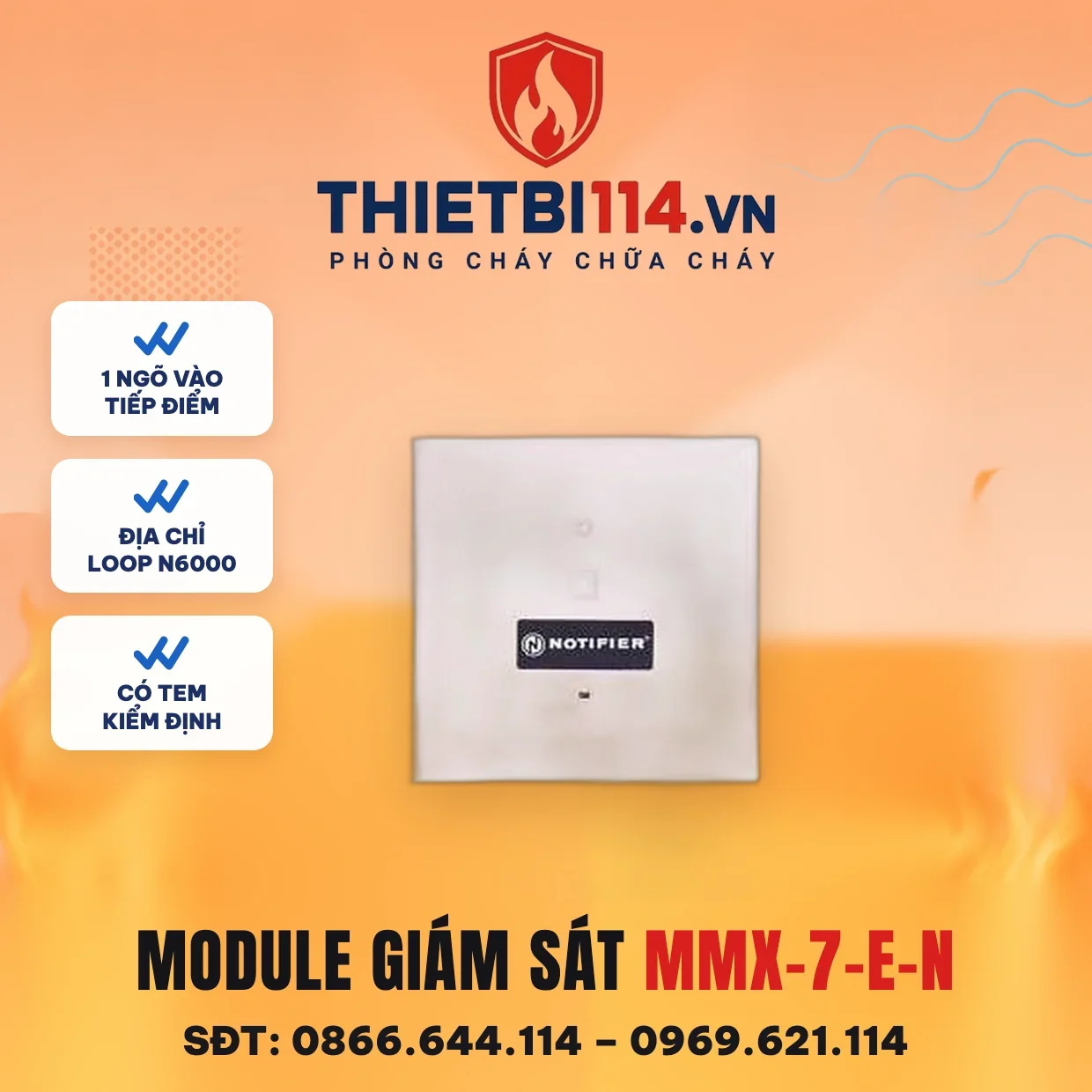

Module giám sát đầu vào địa chỉ MMX-7-E-N – Notifier có kiểm định/lưu thông

Module giám sát đầu vào địa chỉ MMX-7-E-N đưa một tiếp điểm khô bất kỳ lên loop SLC của tủ Notifier N6000 dưới một địa chỉ riêng. Catalogue N-6000 liệt kê các nguồn tín hiệu điển hình: công tắc dòng chảy sprinkler, công tắc giám sát van, nút ấn thường và tiếp điểm an ninh. Module lấy nguồn từ loop, dòng chờ chỉ 200 µA.

Trang này đi sâu vào ứng dụng hay gặp nhất ở Việt Nam: nối công tắc dòng chảy và công tắc van của hệ sprinkler vào tủ báo cháy để tủ biết đúng zone nào đang xả nước hay van nào đang bị đóng.

Thông số kỹ thuật

Hạng mục	Thông số
Model	MMX-7-E-N. Thông số theo tài liệu hãng cho model gốc MMX-7-E; bản MMX-7-E-N nhập về dùng chung tài liệu này
Loại	Module giám sát 1 đầu vào tiếp điểm khô thường mở (NO)
Điện áp loop	15–32 VDC
Dòng chờ	200 µA @24 V (LED nháy)
Dòng tối đa	5 mA @24 V (LED sáng)
Địa chỉ	1 địa chỉ trong dải 101–199, ghi bằng encoder
Đầu nối	T1(-)/T2(+) loop; T8/T9 đầu vào giám sát với điện trở cuối tuyến 3,9 kΩ theo sơ đồ
Nhiệt độ	-10 ~ 50 °C (bản Trung Quốc MMX-7: -10 ~ 60 °C)
Độ ẩm	10 ~ 95 % RH
Kích thước	120 × 105 mm
Lắp đặt	Hộp nối 50–100 mm; hộp SMB500 120 × 120 × 50 mm theo tài liệu Trung Quốc
Khối lượng	Hãng chưa công bố
Nhãn thực tế	“MMX-7-E”, Honeywell Fire & Security Systems (Shanghai)
Giá bán lẻ	1.015.000 đ đã gồm VAT, đơn vị cái

Nối công tắc dòng chảy sprinkler vào loop

Công tắc dòng chảy (flow switch) trên ống nhánh sprinkler đóng tiếp điểm khi nước chảy qua. Đấu hai dây từ tiếp điểm NO của công tắc vào T8/T9 của module, đặt điện trở cuối tuyến 3,9 kΩ ở đầu xa nhất ngay tại công tắc, rồi ghi cho module một địa chỉ 101–199. Khi sprinkler xả, tủ N6000 hiển thị đúng địa chỉ “dòng chảy tầng 5” và có thể lập trình kích còi hoặc gửi tín hiệu cho hệ khác.

Với hệ Horing, vai trò tương đương do module giám sát QA-17K đảm nhiệm; ở hệ Notifier, một loop nhận tới 99 module nên mỗi công tắc nên có địa chỉ riêng thay vì gộp chung.

Giám sát van: biết van đang đóng trước khi có cháy

Công tắc giám sát van (tamper switch) báo khi van chặn của hệ sprinkler bị đóng. Nối vào MMX-7-E-N và lập trình trên tủ là “sự cố giám sát” thay vì “báo cháy”, tủ sẽ hiển thị cảnh báo màu khác và ghi lịch sử. Với tòa nhà nhiều van, mỗi van một module giúp bảo vệ nhận ra đúng van nào phải mở lại thay vì đi tìm cả tầng kỹ thuật.

Điện trở cuối tuyến và các lỗi đấu dây thường gặp

Điện trở 3,9 kΩ để module phân biệt ba trạng thái: bình thường (chỉ có điện trở), báo động (tiếp điểm đóng, điện trở bị nối tắt) và đứt dây (mạch hở). Đặt điện trở tại module thay vì tại thiết bị là lỗi phổ biến vì khi đó đứt dây không bị phát hiện. Chỉ nối tiếp điểm khô, không đưa bất kỳ điện áp ngoài nào vào T8/T9. Tuyến dây từ module đến công tắc có thể dùng cáp hai lõi thông dụng theo thiết kế.

Gom nhiều tiếp điểm hay tách địa chỉ

Dòng chờ 200 µA và dòng tối đa 5 mA @24 V rất nhỏ nên tải loop không phải lý do để gộp. Hãy tách mỗi công tắc một module khi điểm đó cần được nhận diện riêng trên tủ; chỉ gộp các tiếp điểm cùng ý nghĩa và cùng vị trí. Nếu cần giám sát cả một zone đầu báo thường thay vì một tiếp điểm, dùng MMX-7P với nguồn ngoài; và nếu công trình chỉ có tủ thường, tổ hợp chuông đèn nút ấn báo cháy nối trực tiếp kênh tủ mà không cần module.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

MMX-7-E-N nối được công tắc dòng chảy sprinkler không?

Được. Đấu tiếp điểm NO vào T8/T9 với điện trở cuối tuyến 3,9 kΩ đặt tại công tắc, mỗi công tắc một địa chỉ 101–199.

Có đưa điện áp 24 V vào đầu vào module được không?

Không. Đầu vào T8/T9 chỉ nhận tiếp điểm khô; điện áp ngoài sẽ làm hỏng module.

Module tiêu thụ bao nhiêu dòng trên loop?

200 µA @24 V khi chờ với LED nháy, tối đa 5 mA khi LED sáng.

Điện trở cuối tuyến đặt ở đâu?

Tại thiết bị ở đầu xa nhất của tuyến để module phát hiện được đứt dây; không đặt tại module.

Module lắp trong hộp gì?

Hộp nối 50–100 mm; tài liệu Trung Quốc nêu hộp SMB500 120 × 120 × 50 mm cho thân 120 × 105 mm.

Thông tin liên hệ

Cần lập bảng địa chỉ cho công tắc dòng chảy và van từng tầng, gửi danh sách qua Zalo 0866.644.114, Thietbi114 gợi ý cách đặt tên điểm trên tủ N6000.

MMX-7-E-N bán theo dự án ở một mức giá 1.015.000 đ đã gồm VAT, kèm điện trở cuối tuyến theo hàng.

Hàng giao có tem kiểm định/lưu thông và bản vẽ đấu dây từ datasheet MMX-7-E để đội thi công dùng tại hiện trường.

Nội dung do Đội ngũ kỹ thuật Thietbi114 biên soạn theo tài liệu Notifier.
