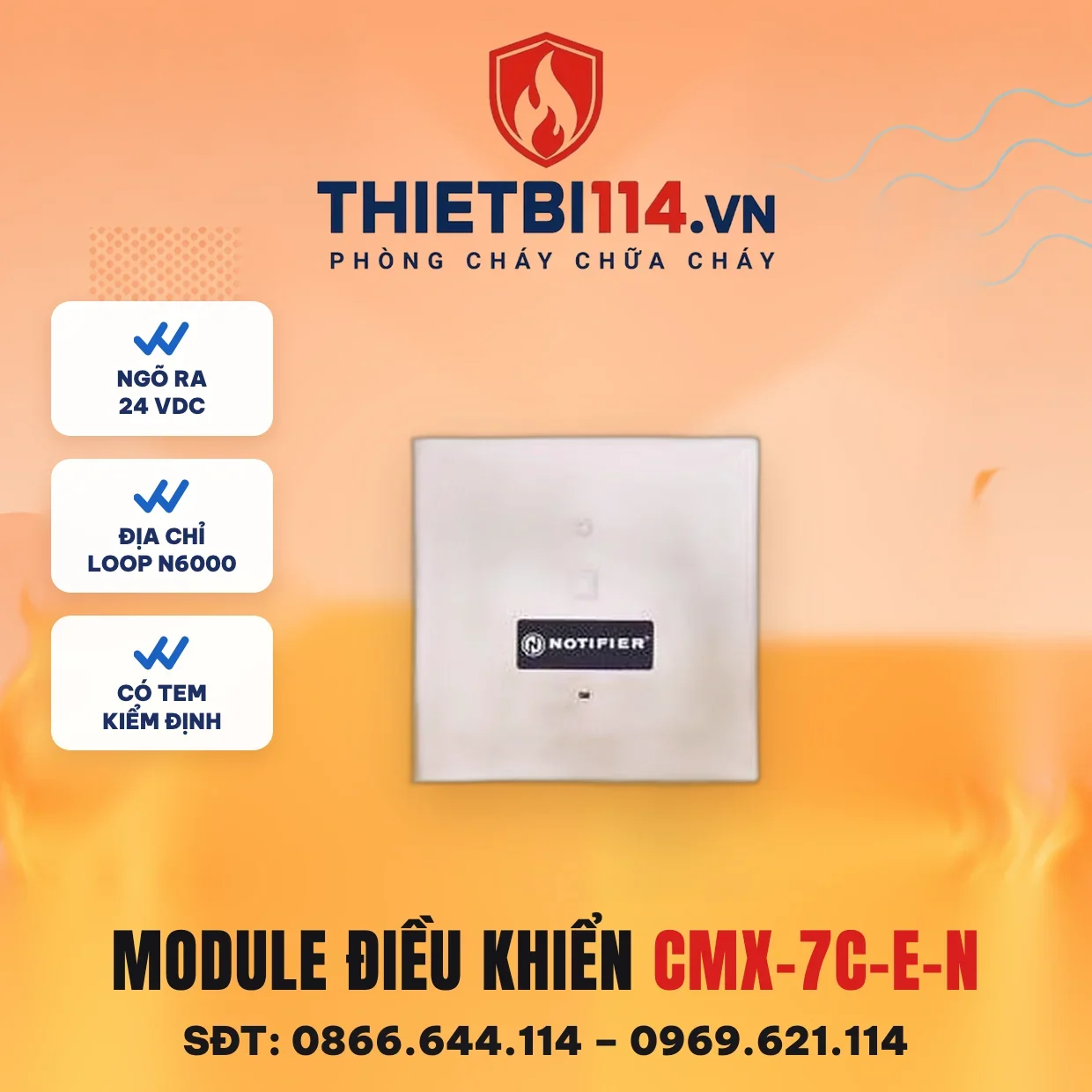

Module điều khiển đầu ra địa chỉ CMX-7C-E-N – ảnh Notifier

Module điều khiển đầu ra địa chỉ CMX-7C-E-N – Notifier có kiểm định/lưu thông

974.000₫

Module điều khiển đầu ra địa chỉ CMX-7C-E-N của Notifier by Honeywell: một địa chỉ 101–199, một ngõ ra 24 VDC có giám sát để kích còi, đèn chớp, loa; nguồn ngoài qua T3/T4 định mức 2 A @30 VDC; loop 15–32 VDC, dòng tĩnh 700 µA. Giá một mức 974.000đ đã VAT, có tem kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Mô tả
Đánh giá (0)

Module điều khiển đầu ra địa chỉ CMX-7C-E-N là module một ngõ ra có giám sát, dùng để tủ Notifier N6000 kích các thiết bị cảnh báo 24 VDC như còi, đèn chớp, loa theo địa chỉ. Module nhận nguồn 24 VDC ngoài qua T3/T4, chuyển ra ngõ T6/T7 khi tủ ra lệnh, và giám sát mạch còi phía sau để phát hiện đứt dây. Catalogue N-6000 nêu rõ module “áp dụng cho thiết bị 24 VDC” với khả năng chống nhiễu cao và dòng chờ thấp.

Bài này hướng dẫn dùng CMX-7C-E-N điều khiển mạch còi 24 V theo tầng, cách tính dòng còi so với định mức 2 A và điểm cần hỏi bên bán về tình trạng cung ứng của mã này.

Thông số kỹ thuật

Hạng mục	Thông số
Model	CMX-7C-E-N. Thông số theo tài liệu hãng cho model gốc CMX-7C-E; bản CMX-7C-E-N nhập về dùng chung tài liệu này
Loại	Module điều khiển 1 ngõ ra 24 VDC có giám sát (còi, đèn chớp, loa), dùng nguồn ngoài
Điện áp loop	15–32 VDC
Dòng tĩnh trên loop	700 µA @24 V
Định mức ngõ nguồn ngoài T3/T4	2 A @30 VDC; 1 A @125 VAC
Tiếp điểm	125 VAC, 60 W (datasheet)
Địa chỉ	1 địa chỉ trong dải 101–199
Đầu nối	T1/T2 loop; T3(-)/T4(+) nguồn ngoài; T6(+)/T7(-) ngõ ra thiết bị
Nhiệt độ	-10 ~ 50 °C (bản Trung Quốc: -10 ~ 60 °C)
Độ ẩm	10 ~ 95 % RH
Kích thước	120 × 105 mm
Khối lượng	Hãng chưa công bố
Tình trạng trên trang Honeywell toàn cầu	Đánh dấu “Discontinued”; hàng nhập về dùng chung datasheet CMX-7C-E Rev A 9/2008
Chứng nhận	ISO 9001 (trang Honeywell); chứng nhận sản phẩm khác: Hãng chưa công bố
Giá bán lẻ	974.000 đ đã gồm VAT, đơn vị cái

Điều khiển mạch còi 24 V theo tầng

Cách bố trí phổ biến: mỗi tầng một CMX-7C-E-N đặt trong hộp kỹ thuật, nguồn 24 VDC từ bộ nguồn phụ vào T3/T4, mạch còi và đèn của tầng nối ra T6/T7 với điện trở cuối tuyến ở còi xa nhất. Khi đầu báo tầng nào kích hoạt, tủ N6000 ra lệnh cho đúng module tầng đó, hoặc theo kịch bản tầng cháy và tầng trên; các tầng còn lại giữ yên hoặc kích sau tùy chương trình.

Ưu điểm so với đấu còi thẳng vào ngõ chuông của tủ là mỗi mạch có địa chỉ riêng và được giám sát đứt dây. Trong hệ Horing, chức năng tương ứng nằm ở module điều khiển chuông QA-17B.

Tính dòng còi so với định mức 2 A

Ngõ nguồn ngoài T3/T4 định mức 2 A @30 VDC. Cộng dòng báo động của tất cả còi, đèn trên mạch và giữ tổng dưới định mức có dự phòng; ví dụ mỗi chuông đèn kết hợp Hikvision HF-CSS1 hay còi 24 V khác đều có dòng ghi trên nhãn, cộng lại rồi kiểm tra thêm sụt áp trên dây để còi cuối mạch vẫn đủ điện áp. Mạch vượt 2 A phải tách thành hai module hoặc dùng rơ-le trung gian.

Đấu dây T1–T7 và điện trở cuối tuyến

T1/T2 nối loop, T3(-) và T4(+) nhận nguồn 24 VDC ngoài, T6(+) và T7(-) ra mạch còi. Giám sát mạch còi dựa trên điện trở cuối tuyến đặt ở thiết bị xa nhất, nên khi mạch bị đứt hoặc ngắn, tủ báo lỗi tại địa chỉ module. Cực tính ngõ ra phải đúng vì còi và đèn điện tử có diode chặn; đấu ngược sẽ khiến còi không kêu dù module đã đóng.

Về dấu “Discontinued” trên trang Honeywell

Trang Honeywell toàn cầu đánh dấu CMX-7C-E là mã đã ngừng ở thị trường đó, trong khi hàng nhập về Việt Nam cho N6000 vẫn dùng datasheet CMX-7C-E Rev A và nhãn sản xuất tại Thượng Hải. Khi lập dự toán cho dự án kéo dài, hãy xác nhận với bên bán về lượng hàng sẵn có và mã thay thế tương đương nếu có, để tránh thiếu module ở giai đoạn cuối.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

CMX-7C-E-N kích được còi 24 V dòng bao nhiêu?

Ngõ nguồn ngoài định mức 2 A @30 VDC (1 A @125 VAC); tổng dòng còi và đèn trên mạch phải nhỏ hơn con số này có dự phòng.

Module có cần nguồn ngoài không?

Có. Nguồn 24 VDC vào T3(-)/T4(+), module chuyển ra T6(+)/T7(-) khi tủ ra lệnh; loop chỉ cấp cho mạch điều khiển với 700 µA.

Ngõ ra có giám sát đứt dây không?

Có, thông qua điện trở cuối tuyến đặt tại thiết bị xa nhất; đứt hoặc chập mạch còi được báo về đúng địa chỉ module.

Tại sao trang Honeywell ghi Discontinued?

Mã CMX-7C-E ngừng ở thị trường toàn cầu của Honeywell; hàng nhập về Việt Nam cho N6000 dùng chung datasheet Rev A, nên hãy hỏi bên bán về nguồn cung trước khi lập dự toán dài hạn.
