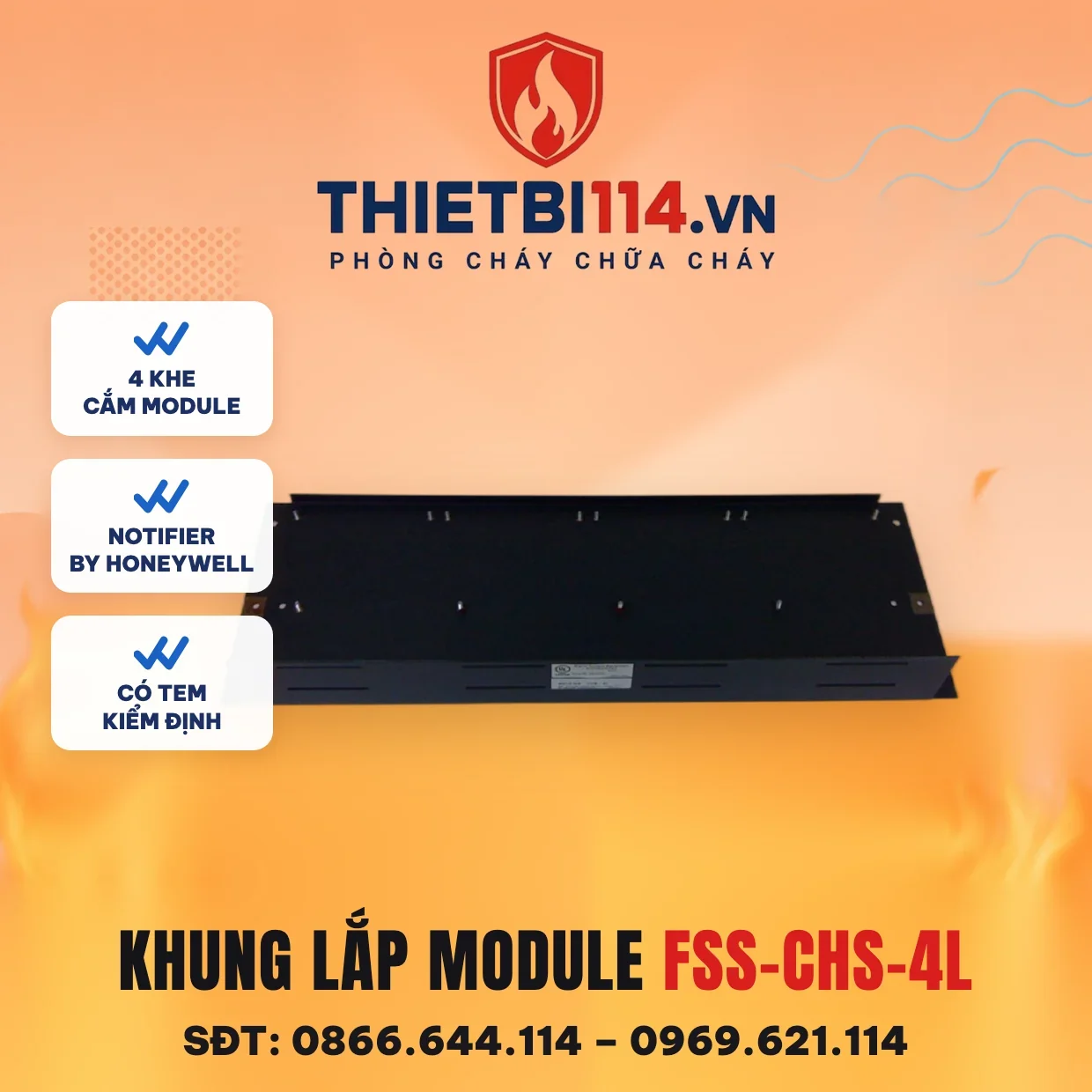

Khung lắp module 4 khe FSS-CHS-4L là khung thép (chassis) gá bo mạch trong vỏ tủ CAB-4 của hệ báo cháy Notifier N-6000. Card loop LCM-2 và card mạng NIC-EC không bắt trực tiếp lên vỏ tủ mà bắt lên khung này; mỗi khung có 4 vị trí, và số khung cần mua phụ thuộc vào số card trong tủ. Mã FSS-CHS-4L là mã đặt hàng của Notifier Asia cho khung CHS-4L của Honeywell.

Trang này giải thích khung gá những gì, cách đếm số khung theo cấu hình loop, thứ tự lắp các linh kiện vào vỏ tủ và những số liệu nào hãng chưa công bố.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-CHS-4L (Honeywell: CHS-4L)
Chức năng	Khung thấp 4 vị trí gá module cho tủ CAB-4; trong hệ N-6000 dùng gá card LCM-2 và NIC-EC
Số vị trí module	4 vị trí mỗi khung
Số khung trong vỏ FSS-SBB-B4	Tối đa 2 khung (vỏ cỡ B chứa 2 khung + ngăn ắc quy)
Vật liệu, màu	Thép sơn đen theo ảnh hãng; hãng chưa công bố chi tiết vật liệu
Kích thước, khối lượng	Hãng chưa công bố chính thức; nhà phân phối ghi khoảng 508 × 203 × 76 mm, khoảng 1,8 kg (số tham khảo)
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc CHS-4L; bản FSS-CHS-4L nhập về dùng chung tài liệu này
Giá bán lẻ	2.073.500 đ đã gồm VAT, một mức giá

Khung gá những gì trong tủ N6000

Trong hồ sơ nhập khẩu bộ tủ N6000, FSS-CHS-4L đi cùng card LCM-2 và card NIC-EC: các card này có lỗ bắt vít khớp với 4 cụm trụ trên khung. Khung là thanh thép ngang, bắt vào lỗ có sẵn trên lưng vỏ FSS-SBB-B4, tạo thành một hàng module. Tấm ốp FSS-DP-1 che phía trước hàng card đó, còn vị trí chưa dùng che bằng FSS-BMP-1.

Bo CPU-6000D có màn hình và bàn phím nên nằm ở hàng trên cùng cùng tấm ốp FSS-DP-DISP; bộ nguồn MPS-350W và ắc quy nằm hàng dưới cùng sau tấm FSS-BP-4. Khung CHS-4L phục vụ hàng giữa, nơi đặt card loop và card mạng.

Đếm số khung theo số loop

Quy tắc đơn giản: cộng số card LCM-2 và card NIC-EC rồi chia 4, làm tròn lên. Vài ví dụ theo cấu hình phổ biến:

• Tủ 2 loop (1 card LCM-2): 1 khung, 3 vị trí trống.
• Tủ 4 loop (2 card LCM-2) + 1 card NIC-EC: 1 khung, 1 vị trí trống.
• Tủ 8 loop (4 card LCM-2): 1 khung đầy; nếu thêm NIC-EC cần khung thứ hai.
• Tủ 16 loop (8 card LCM-2): 2 khung đầy, hết chỗ trong vỏ cỡ B; thêm card mạng phải chọn vỏ cỡ lớn hơn.

Mỗi vị trí trống trên khung tương ứng một tấm che FSS-BMP-1 trên tấm ốp, nên khi đếm khung hãy đếm luôn số tấm che để đặt hàng một lần.

Thứ tự lắp linh kiện vào vỏ tủ

1. Bắt vỏ FSS-SBB-B4 lên tường, đấu ống luồn dây qua lỗ đột.
2. Bắt các khung FSS-CHS-4L vào lưng vỏ ở hàng giữa, kiểm tra khung thẳng và chắc.
3. Lắp bộ nguồn MPS-350W ở hàng dưới, đặt ắc quy vào ngăn, chưa nối cực.
4. Gắn card LCM-2 và NIC-EC lên khung, đặt địa chỉ DIP trước khi cấp nguồn.
5. Lắp bo CPU-6000D ở hàng trên, nối RS-485 tới card loop, RS-232 tới card mạng và RS-485 tới bộ nguồn.
6. Đấu loop, dây hiển thị tầng và dây lưới; cấp nguồn, kiểm tra LED.
7. Lắp tấm ốp FSS-DP-DISP, FSS-DP-1, FSS-BP-4 và tấm che FSS-BMP-1; treo cửa FSS-DR-B4 và khóa.

Làm đúng thứ tự này giúp tránh phải tháo tấm ốp nhiều lần và giữ dây gọn trong tủ. Với các tủ thường như tủ trung tâm báo cháy 4 kênh Yunyang hoặc tủ trung tâm báo cháy 4 kênh Dahua, bo mạch đã gắn sẵn trong vỏ nên không có bước lắp khung.

Kích thước và số liệu hãng chưa công bố

Trang Honeywell mô tả CHS-4L trong bối cảnh hệ ONYX và chỉ có ảnh sản phẩm, không ghi kích thước hay khối lượng. Con số 508 × 203 × 76 mm và 1,8 kg là số của nhà phân phối, chúng tôi ghi để tham khảo khi tính không gian tủ chứ không xem là số hãng. Trước khi thi công, hãy đối chiếu với vỏ tủ thực nhận.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Khung FSS-CHS-4L gá được bao nhiêu card?

4 vị trí mỗi khung, dùng cho card loop LCM-2 và card mạng NIC-EC của tủ N6000.

Tủ 8 loop cần mấy khung?

1 khung cho 4 card LCM-2; nếu lắp thêm card NIC-EC thì cần khung thứ hai. Vỏ FSS-SBB-B4 chứa tối đa 2 khung.

Khung có đi kèm vỏ tủ không?

Không. Khung là mã hàng riêng, đặt theo số card thực lắp cùng với vỏ FSS-SBB-B4 và cửa FSS-DR-B4.

FSS-CHS-4L khác CHS-4L của Honeywell không?

Cùng một sản phẩm; FSS- là tiền tố mã đặt hàng của Notifier Asia cho phụ kiện tủ CAB-4, thông số theo tài liệu CHS-4L.

Kích thước khung là bao nhiêu?

Hãng chưa công bố chính thức; nhà phân phối ghi khoảng 508 × 203 × 76 mm và 1,8 kg để tham khảo.
