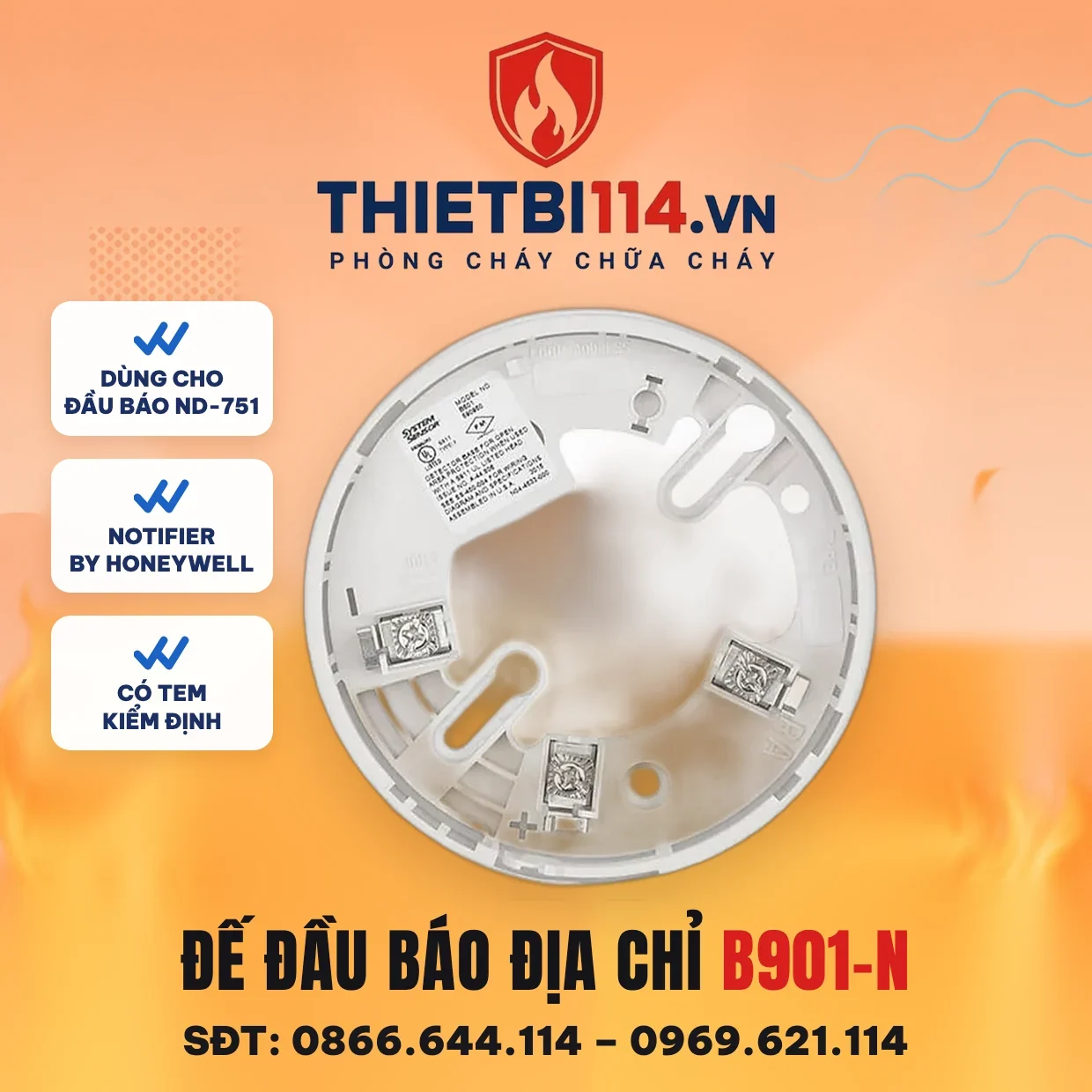

Đế đầu báo địa chỉ B901-N – Notifier có kiểm định/lưu thông

Đế đầu báo địa chỉ B901-N là đế cắm hai dây của Notifier by Honeywell, tài liệu hãng gọi là B901 thuộc nhóm “900 Series Detector Base” dùng cho đầu báo khói quang thông minh dòng 900 và đầu báo nhiệt cắm thông minh. Đế nối vào loop SLC bằng hai đầu nối +IN/OUT và -OUT, cấp nguồn cho đầu báo qua loop nên không cần dây nguồn riêng.

Bài này hướng dẫn lắp đế lên hộp âm hoặc trần, cách đấu dây, chức năng khóa chống tháo và một lưu ý quan trọng về tính tương thích với đầu báo ND-751 trước khi bạn đặt số lượng lớn.

Thông số kỹ thuật

Hạng mục	Thông số
Model	B901-N. Thông số theo tài liệu hãng cho model gốc B901; bản B901-N nhập về dùng chung tài liệu này
Công dụng theo hãng	Đế cho đầu báo khói quang thông minh dòng 900 và đầu báo nhiệt cắm thông minh (trang Honeywell, mã đã ngừng ở thị trường Mỹ); Honeywell Trung Quốc: B901G là đế cho dòng 951G
Đường kính	102 mm (4,0 in)
Khoảng lỗ bắt vít	50 / 60 / 70 mm, đối xứng tâm (Honeywell Trung Quốc, B901G)
Chiều cao	Hãng chưa công bố
Đầu nối	2 đầu nối: +IN/OUT (cực dương loop), -OUT (cực âm loop)
Nguồn	Cấp qua loop 15–32 VDC (theo nhà phân phối)
Dòng chờ của đế	Hãng chưa công bố
Chống tháo	Có chức năng chống tháo đầu báo (theo nhà phân phối)
Tương thích ND-751 / N6000	Tài liệu hãng không xác nhận; datasheet N-6000 chỉ nêu đế B601-E
Datasheet riêng	Hãng chưa công bố
Giá bán lẻ	88.000 đ đã gồm VAT, đơn vị cái

Lắp đế B901 lên hộp âm hoặc trần

Đế có ba khoảng lỗ bắt 50, 60 và 70 mm đối xứng qua tâm, nên bắt được lên hộp âm tròn, hộp vuông 86 mm và hầu hết đế trần thông dụng. Trình tự: kéo dây loop vào hộp, đặt đế sao cho mũi tên hoặc dấu khớp hướng về phía dễ quan sát LED, bắt hai vít, rồi mới đấu dây và cắm đầu báo sau khi thi công trần xong để tránh bụi vào buồng quang.

Với đầu báo thường kèm đế sẵn như đầu báo khói quang Chungmei kèm đế, bạn không phải chọn đế; nhưng với hệ địa chỉ Notifier, đế mua rời nên phải khớp đúng dòng đầu báo.

Đấu dây +IN/OUT và -OUT

Đế chỉ có hai cực. Cực +IN/OUT nhận dây dương loop đi vào và đi ra trên cùng một đầu nối; cực -OUT nhận dây âm. Cách này giữ loop liên tục qua từng đế, nên khi rút đầu báo ra khỏi đế, các thiết bị phía sau vẫn liên lạc với tủ. Vặn chặt vít, không nối tắt hai cực khi tủ đang cấp nguồn loop.

Vì đế không có cực phụ, mọi chức năng LED từ xa hay đầu ra rơ-le đều không có trên B901; nếu thiết kế yêu cầu các chức năng đó, bạn cần loại đế khác của hãng.

Khóa chống tháo hoạt động thế nào

Theo mô tả của nhà phân phối, đế có chức năng chống tháo: khi kích hoạt, đầu báo chỉ tháo ra được bằng dụng cụ chứ không xoay tay được, phù hợp hành lang chung cư, trường học và nơi công cộng hay bị tháo nghịch. Hãng chưa công bố datasheet B901 nên cách kích hoạt chi tiết (bẻ mấu hay xoay chốt) phải theo tờ hướng dẫn kèm hàng.

Với hệ thường, giải pháp tương tự là dùng đầu báo kèm đế có mấu khóa, như đầu báo nhiệt Changder 24V kèm đế, nhưng các đế đó không dùng cho loop địa chỉ Notifier.

Tương thích với ND-751: hỏi trước khi đặt

Đây là điểm cần nói thẳng: không nguồn nào của hãng ghi B901 dùng với đầu báo ND-751 hay tủ N6000; datasheet N-6000 chỉ nêu đế B601-E cho đầu báo ND-751P-E và ND-751T-E. Trang Honeywell mô tả B901 cho dòng 900, và Honeywell Trung Quốc mô tả B901G cho dòng 951G. Vì vậy nếu bạn định dùng B901-N cho ND-751, hãy yêu cầu bên bán xác nhận bằng văn bản hoặc lắp thử một bộ trước khi mua số lượng.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

B901-N lắp được đầu báo ND-751P-E-N không?

Tài liệu hãng không xác nhận; datasheet N-6000 chỉ nêu đế B601-E cho dòng ND-751. Hãy hỏi nhà cung cấp và lắp thử trước khi đặt số lượng.

Đế có bao nhiêu cực đấu dây?

Hai cực: +IN/OUT cho dây dương loop vào và ra, -OUT cho dây âm. Đế không có cực LED từ xa hay rơ-le.

Khoảng lỗ bắt vít của đế là bao nhiêu?

50, 60 hoặc 70 mm đối xứng tâm theo tài liệu Honeywell Trung Quốc cho B901G, nên bắt được lên hộp âm tròn và hộp vuông 86 mm.

Đế có khóa chống tháo không?

Theo nhà phân phối là có; khi kích hoạt, đầu báo chỉ tháo bằng dụng cụ. Cách kích hoạt chi tiết theo tờ hướng dẫn kèm hàng vì hãng chưa công bố datasheet.

Đế có cần nguồn riêng không?

Không. Đế nhận nguồn qua loop 15–32 VDC theo nhà phân phối và chỉ nối hai dây loop.

Thông tin liên hệ

Trước khi đặt B901-N cho dòng ND-751, hãy gọi 0866.644.114 để Thietbi114 xác nhận tình trạng tương thích với lô hàng đang có và gửi ảnh nhãn đế thực tế.

Đế bán theo dự án với một mức giá 88.000 đ đã gồm VAT, giao cùng đầu báo để bạn nhận đủ bộ trong một lần.

Đế nhập khẩu giao kèm tem kiểm định/lưu thông đồng bộ với đầu báo, thuận tiện khi lập hồ sơ nghiệm thu hệ thống.

Nội dung do Đội ngũ kỹ thuật Thietbi114 biên soạn theo tài liệu Notifier.
