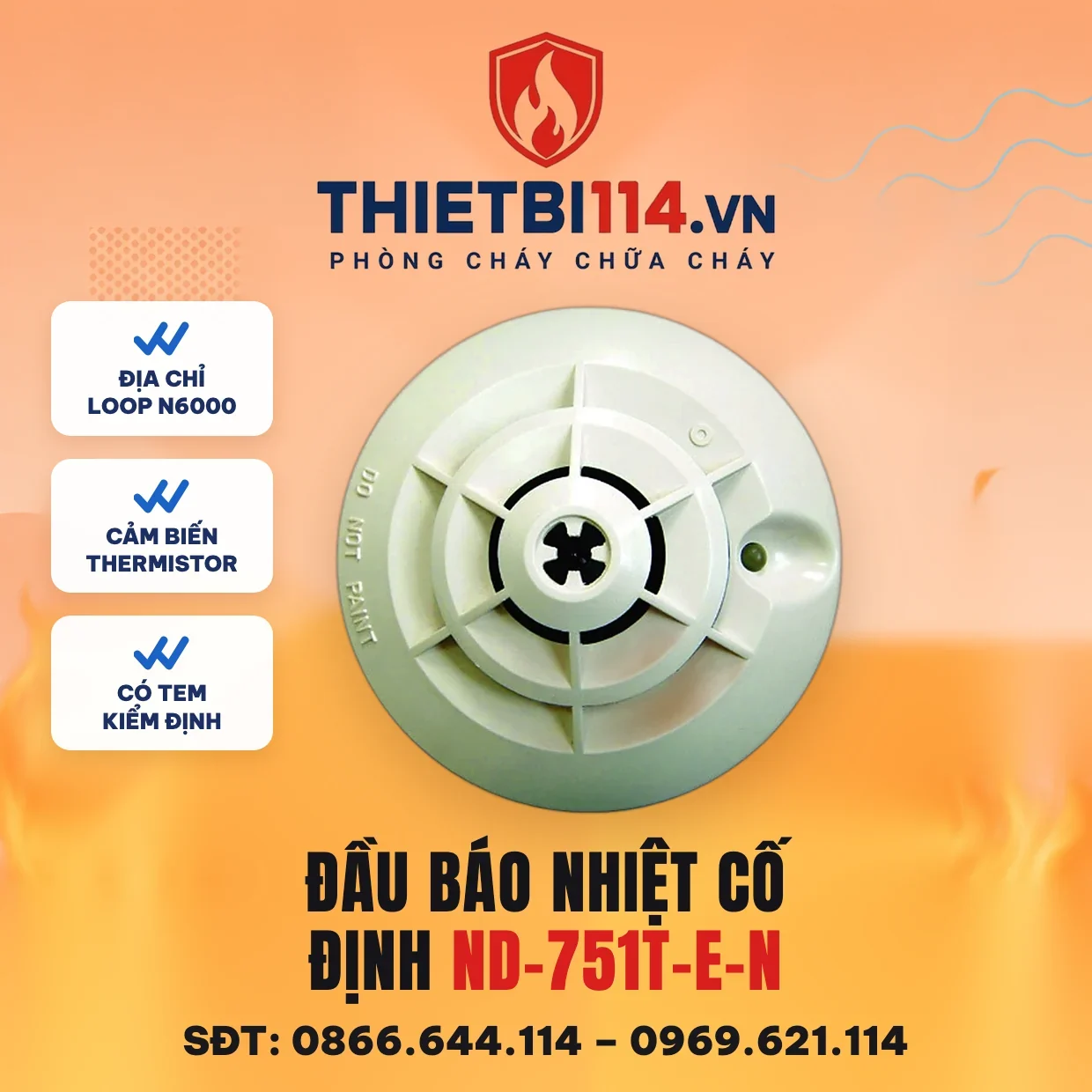

Đầu báo nhiệt cố định địa chỉ ND-751T-E-N – Notifier có kiểm định/lưu thông

Đầu báo nhiệt cố định địa chỉ ND-751T-E-N là đầu báo nhiệt thermistor có CPU tích hợp, ghi địa chỉ mềm, dùng trên loop SLC của tủ trung tâm N6000 (Notifier by Honeywell). Đầu báo tác động khi nhiệt độ tại vị trí lắp chạm ngưỡng cố định: 57 °C theo datasheet ND-751T-E Rev C bản châu Á, hoặc 63 °C theo tài liệu Honeywell Trung Quốc cho ND-751T/JTW-BD-ND751TM.

Trang này giải thích đầu báo nhiệt cố định nên đặt ở khu vực nào, khác gì với đầu nhiệt gia tăng ND-751TR, và vì sao hai tài liệu của hãng ghi hai ngưỡng khác nhau.

Thông số kỹ thuật

Hạng mục	Thông số
Model	ND-751T-E-N. Thông số theo tài liệu hãng cho model gốc ND-751T-E; bản ND-751T-E-N nhập về dùng chung tài liệu này
Loại	Đầu báo nhiệt cố định địa chỉ, cảm biến thermistor, CPU tích hợp, địa chỉ mềm
Ngưỡng tác động	57 °C theo datasheet ND-751T-E Rev C 2/2008 (Notifier châu Á); 63 °C theo tài liệu Honeywell Trung Quốc cho ND-751T/JTW-BD-ND751TM
Điện áp loop	15–32 VDC
Dòng chờ	≤ 450 µA
Dòng báo động	3,5 mA tối đa
Nhiệt độ làm việc	-10 ~ 50 °C
Độ ẩm	10 ~ 95 % RH, không ngưng tụ
Kích thước	Ø102 mm, cao 48 mm kèm đế
Khối lượng	Hãng chưa công bố
Đế	B601 (B601-E)
Địa chỉ	1–199, ghi bằng encoder CP900 (nguồn 18 VDC từ 2 pin 9 V)
LED	Khóa sáng hoặc nhả theo lệnh tủ
Chứng nhận	3C bản Trung Quốc do nhà phân phối khai; lớp EN 54-5: Hãng chưa công bố; UL 521 theo nguồn thứ cấp, chưa kiểm chứng
Giá bán lẻ	690.000 đ đã gồm VAT, đơn vị cái

Nhiệt cố định 57 °C dùng ở khu vực nào

Đầu nhiệt cố định chỉ tác động khi nhiệt độ môi trường vượt ngưỡng, không quan tâm tốc độ tăng. Vì thế nó hợp với nơi đầu khói hay báo giả và nhiệt độ nền ổn định ở mức thấp hơn ngưỡng nhiều: bếp ăn tập thể, khu giặt là, gara ô tô, phòng máy phát, kho chứa vật liệu ít khói nhưng cháy sinh nhiệt mạnh.

• Dùng ND-751T-E-N: bếp, phòng nồi hơi, gara, kho hóa chất dễ bốc hơi nước, trần thấp có khói nấu.
• Không dùng: nơi nhiệt độ nền có thể lên gần 50 °C như tầng áp mái tôn không cách nhiệt, vì vượt dải làm việc -10 ~ 50 °C và dễ báo giả.
• Cân nhắc ND-751TR-E-N: xưởng, kho cao có gió, nơi cần bắt sớm khi nhiệt tăng nhanh dù chưa chạm ngưỡng.

Ở hệ thường, vị trí tương đương thường lắp đầu báo nhiệt Hikvision HF-CH1; hệ địa chỉ N6000 cho thêm khả năng chỉ đích danh bếp nào, gara tầng nào đang tăng nhiệt.

57 °C hay 63 °C: đọc đúng nguồn

Datasheet ND-751T-E Rev C (2/2008) của Notifier châu Á ghi ngưỡng 57 °C (135 °F). Tài liệu Honeywell Trung Quốc cho bản ND-751T, mã GB là JTW-BD-ND751TM, lại ghi 63 °C. Hai con số đến từ hai phiên bản cho hai thị trường, cùng nền tảng thermistor. Hàng ND-751T-E-N nhập về Việt Nam dùng chung datasheet -E nên chúng tôi lấy 57 °C làm số thiết kế, đồng thời in cả 63 °C để bạn đối chiếu nhãn khi nhận hàng.

Khi lập hồ sơ nghiệm thu, hãy ghi rõ ngưỡng theo nhãn thực tế trên đầu báo; nếu nhãn ghi 63 °C nghĩa là lô hàng đi theo bản Trung Quốc và bảng tính che phủ nên dùng số đó.

Đế B601-E và ghi địa chỉ CP900

Đầu báo cắm lên đế hai dây B601-E, chiều cao cả bộ 48 mm. Địa chỉ ghi bằng encoder CP900 trong dải 1–199, encoder cấp nguồn 18 VDC từ hai pin 9 V. LED trên đầu báo có thể được tủ khóa sáng để chỉ điểm hoặc nhả về nháy bình thường. Nếu bạn quen đầu báo nhiệt Yunyang YDD-S01A hai dây thường, khác biệt lớn nhất khi chuyển sang ND-751T-E-N là bước ghi địa chỉ trước khi lắp.

Chứng nhận và hồ sơ kèm hàng

Hãng chưa công bố lớp EN 54-5 (A1 hay A2) cho bản -E; số 3C bản Trung Quốc do nhà phân phối khai, và thông tin UL 521 chỉ đến từ nguồn thứ cấp nên chúng tôi ghi rõ là chưa kiểm chứng. Hàng giao có tem kiểm định/lưu thông theo quy định Việt Nam và datasheet ND-751T-E bản PDF để bạn kẹp hồ sơ.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Ngưỡng báo của ND-751T-E-N là 57 °C hay 63 °C?

Datasheet ND-751T-E Rev C bản châu Á ghi 57 °C; tài liệu Honeywell Trung Quốc cho ND-751T/JTW-BD-ND751TM ghi 63 °C. Hàng -E-N dùng chung datasheet -E nên lấy 57 °C, đối chiếu nhãn khi nhận.

Đầu nhiệt cố định có lắp trong bếp được không?

Được và đó là vị trí phù hợp nhất, vì khói nấu và hơi nước không làm đầu nhiệt báo giả như đầu khói.

Khác gì đầu nhiệt gia tăng ND-751TR?

ND-751T chỉ báo khi chạm ngưỡng cố định; ND-751TR báo cả khi nhiệt tăng nhanh dù chưa đến ngưỡng, hợp kho xưởng thoáng gió.

Đầu báo dùng đế nào và ghi địa chỉ ra sao?

Đế B601-E, địa chỉ 1–199 ghi bằng encoder CP900 trước khi cắm lên đế.

Có chứng nhận EN 54-5 không?

Hãng chưa công bố lớp EN 54-5 cho bản -E. Hàng giao có tem kiểm định/lưu thông theo quy định Việt Nam.

Thông tin liên hệ

Cần bản vẽ bố trí đầu nhiệt cho bếp hoặc gara, gửi mặt bằng qua Zalo 0866.644.114; kỹ thuật Thietbi114 tính bán kính bảo vệ theo ngưỡng thực tế của lô hàng.

ND-751T-E-N bán theo dự án với một mức giá đã gồm VAT; không có giá khuyến mãi tách riêng cho nhà thầu.

Đầu báo giao kèm tem kiểm định/lưu thông và datasheet ND-751T-E bản gốc để bổ sung hồ sơ thiết kế.
