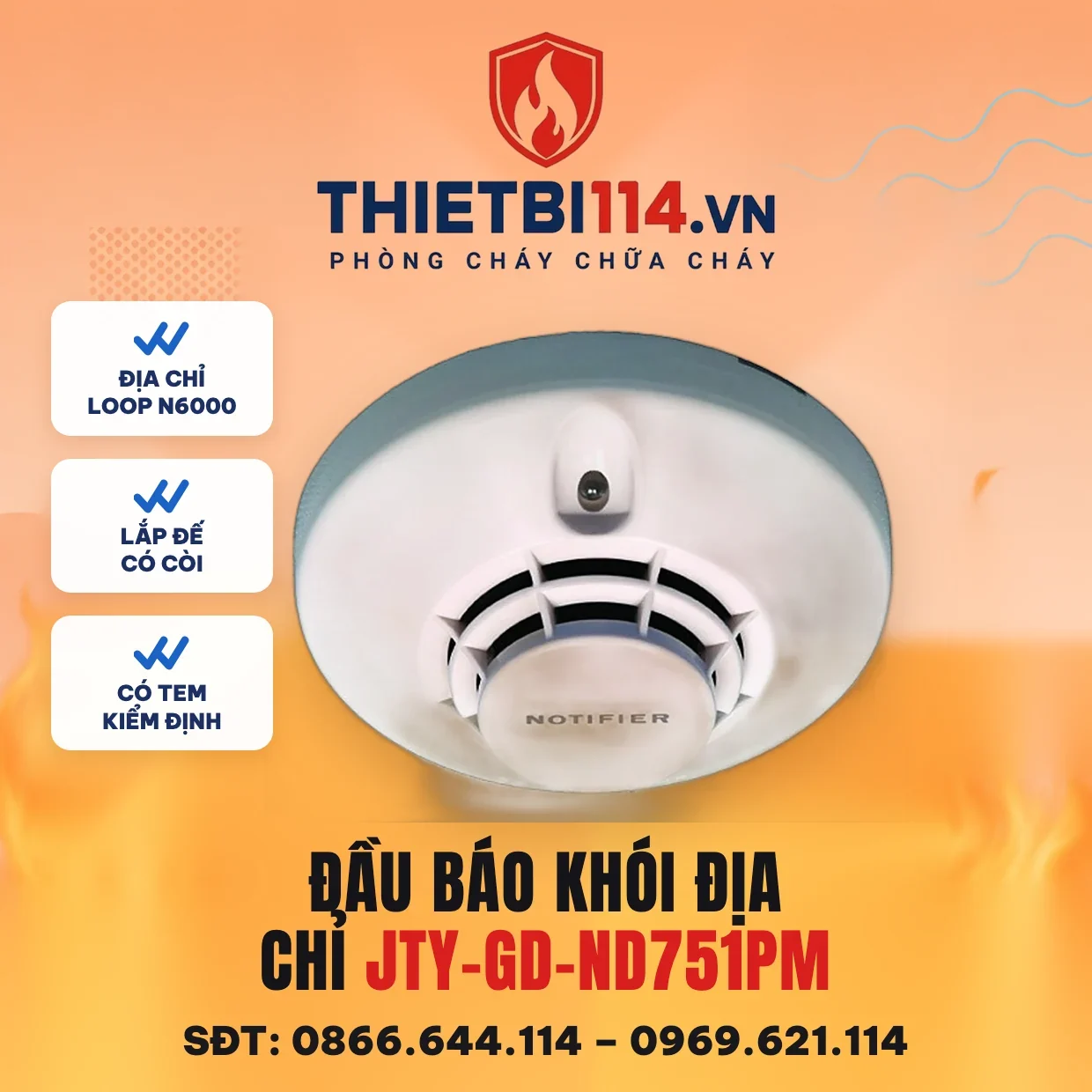

Đầu báo khói địa chỉ JTY-GD-ND751PM – Notifier có kiểm định/lưu thông

Đầu báo khói địa chỉ JTY-GD-ND751PM là mã ghi theo chuẩn GB (JTY-GD: đầu báo khói điểm, quang điện) của đầu báo ND-751PM thuộc dòng ND700 dùng cho tủ trung tâm N6000 của Notifier by Honeywell. Sổ tay thiết kế hệ thống báo cháy của Honeywell Trung Quốc ghi rõ: khi công trình cần đế còi B601BH thì đặt hàng mã JTY-GD-ND751PM, tức ND-751PM là phiên bản ND-751P có thêm ngõ điều khiển đế còi.

Vì vậy mã này không đồng nhất với ND-751P-E-N bán cùng danh mục. Dưới đây là nguồn của từng thông số, chứng nhận 3C tra được và cách chọn đế để bạn không đặt nhầm giữa hai mã có vẻ ngoài giống nhau.

Thông số kỹ thuật

Hạng mục	Thông số
Mã hàng	JTY-GD-ND751PM — mã GB của ND-751PM (Notifier by Honeywell); khác mã ND-751P-E-N
Loại	Đầu báo khói quang điện địa chỉ, có ngõ điều khiển đế còi
Giao thức	NOTIFIER CLIP
Điện áp loop	15–32 VDC (thông số ND-751P, sổ tay Honeywell Trung Quốc)
Dòng báo động	Tối đa 2,5 mA @24 V khi LED sáng (ND-751P, sổ tay Honeywell Trung Quốc); bản ND-751PM mới theo nhà phân phối: 700 µA chờ, 2 mA báo động
Nhiệt độ làm việc	-10 ~ 60 °C (ND-751P, Honeywell Trung Quốc); bản ND-751PM mới theo nhà phân phối: -10 ~ 55 °C
Độ ẩm	5–95 % RH
Kích thước	Ø102 × 50 mm (ND-751P, Honeywell Trung Quốc); kích thước riêng không kèm đế của ND-751PM: Hãng chưa công bố
Khối lượng	Hãng chưa công bố (nhà phân phối: 122 g kèm đế B601CR)
Địa chỉ	1–199, ghi điện tử bằng encoder
Đế tương thích	B601BH (đế còi ≥ 90 dBA @24 V, nguồn ngoài 17–32 VDC, 1,0 mA) cho bản cũ; B601C/B601CR cho bản mới theo nhà phân phối
Chứng nhận	3C số 2012081801000775 theo GB 4715-2005 cấp cho ND-751P (Honeywell Fire & Security Systems Shanghai); số 3C riêng cho JTY-GD-ND751PM do nhà phân phối khai, chưa kiểm chứng
Datasheet riêng cho JTY-GD-ND751PM	Hãng chưa công bố
Giá bán lẻ	649.000 đ đã gồm VAT, đơn vị cái

JTY-GD-ND751PM và ND-751P-E-N khác nhau ở đâu

Hai mã cùng là đầu báo khói quang địa chỉ giao thức CLIP, cùng đường kính Ø102 mm và cùng dải địa chỉ 1–199, nên nhìn bên ngoài rất dễ lẫn. Khác biệt nằm ở phần cứng: ND-751PM có ngõ điều khiển đế còi, còn ND-751P-E chỉ dùng đế tiêu chuẩn B601-E. Slide huấn luyện N-6000 của Honeywell liệt kê riêng “ND-751PM (lắp được đế còi)” cạnh ND-751P.

Thông số bản “New” của ND-751P-E-N do nhà phân phối công bố (700 µA, 2 mA, 5–95 % RH) trùng với thông số ND-751PM thế hệ mới, nên hai mã có thể cùng thế hệ linh kiện. Tuy nhiên không có tài liệu hãng nào nói hai mã là một sản phẩm, vì vậy chúng tôi không kết luận “giống nhau” và bạn nên đặt đúng mã theo hồ sơ thiết kế.

Khi nào cần đầu báo có ngõ đế còi

Ngõ đế còi có ý nghĩa ở nơi cần cảnh báo tại chỗ ngay trong phòng có khói, trước khi tủ kích còi chung: phòng ngủ khách sạn, ký túc xá, phòng bệnh, phòng trọ cho thuê. Đế còi B601BH của hãng phát ≥ 90 dBA @24 V, cấp bằng nguồn ngoài 17–32 VDC và tiêu thụ 1,0 mA, nên khi thiết kế phải kéo thêm cặp dây nguồn đến từng đế còi ngoài hai dây loop.

Nếu công trình không cần còi tại chỗ, dùng ND-751P-E-N với đế B601-E sẽ đơn giản hơn về đi dây. Với hệ thường không có địa chỉ, giải pháp tương đương là đầu báo khói Hikvision HF-CS1 kết hợp chuông riêng theo kênh.

Chứng nhận 3C và tem kiểm định/lưu thông

Số 3C tra được là 2012081801000775 theo GB 4715-2005, cấp cho ND-751P với người xin chứng nhận là Honeywell Fire & Security Systems Shanghai và nhà máy Xi’an System Sensor. Nhà phân phối khai một số 3C khác cho JTY-GD-ND751PM (201508181278021) nhưng chúng tôi chưa kiểm chứng được, nên không đưa vào bảng như số của hãng.

Tại Việt Nam, đầu báo khói địa chỉ nhập khẩu thuộc diện phải có tem kiểm định/lưu thông; hàng do Thietbi114 giao có tem này cùng chứng từ nhập khẩu để bạn nộp hồ sơ nghiệm thu.

Lắp trên loop N6000

Ghi địa chỉ 1–199 bằng encoder, cắm lên đế theo chiều khớp rồi xoay khóa. Một loop N6000 nhận 99 đầu báo và 99 module hoặc 198 đầu báo khi mở rộng; ngõ đế còi không chiếm thêm địa chỉ. Về nguyên lý địa chỉ hóa, thiết bị này tương tự đầu dò khói địa chỉ Horing QA-01 nhưng không dùng chéo tủ hoặc encoder giữa hai hãng.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

JTY-GD-ND751PM có phải là ND-751P-E-N ghi theo mã Trung Quốc không?

Không. Theo tài liệu Honeywell Trung Quốc, JTY-GD-ND751PM là mã GB của ND-751PM — phiên bản ND-751P có ngõ điều khiển đế còi B601BH — không đồng nhất với ND-751P-E-N.

Đế nào dùng được với đầu báo này?

Bản cũ dùng đế còi B601BH (≥ 90 dBA, nguồn ngoài 17–32 VDC); bản mới theo nhà phân phối dùng B601C hoặc B601CR. Hãy xác nhận mã đế với bên bán khi đặt hàng.

Đế còi B601BH có cần nguồn riêng không?

Có. B601BH cấp nguồn ngoài 17–32 VDC, tiêu thụ 1,0 mA, nên ngoài hai dây loop cần thêm cặp dây nguồn đến đế.

Chứng nhận 3C của đầu báo này số bao nhiêu?

Số 3C kiểm chứng được là 2012081801000775 (GB 4715-2005) cấp cho ND-751P. Số riêng cho JTY-GD-ND751PM do nhà phân phối khai chưa kiểm chứng.

Đầu báo có datasheet riêng để nộp hồ sơ không?

Hãng chưa công bố datasheet riêng cho JTY-GD-ND751PM; thông số trên trang lấy từ sổ tay thiết kế Honeywell Trung Quốc cho ND-751P. Chúng tôi cung cấp bản này khi bạn cần.
