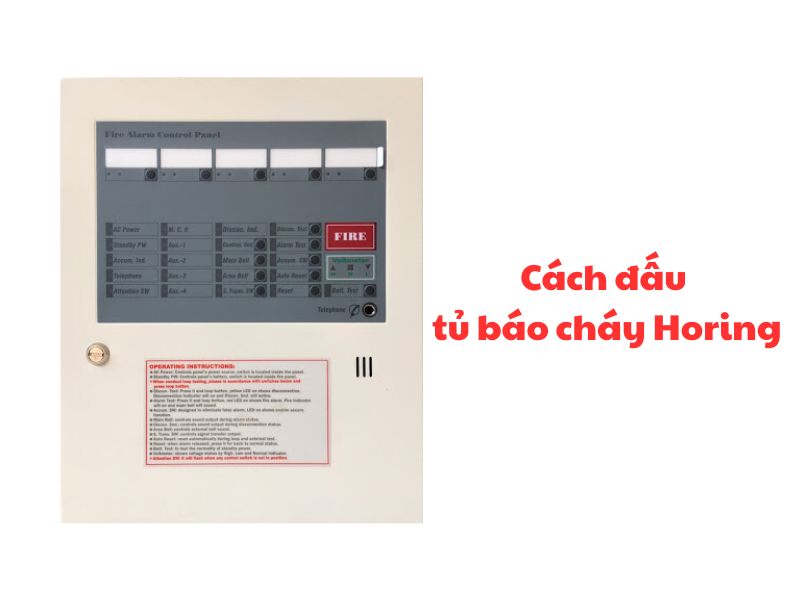

Cách đấu tủ báo cháy Horing đúng kỹ thuật

Việc lắp đặt và đấu nối tủ báo cháy Horing là bước quan trọng quyết định đến khả năng vận hành ổn định và hiệu quả của toàn bộ hệ thống phòng cháy chữa cháy. Nếu đấu sai, không chỉ khiến thiết bị không nhận tín hiệu hoặc báo lỗi liên tục, mà còn làm mất tác dụng cảnh báo trong các tình huống khẩn cấp.

Bài viết dưới đây sẽ hướng dẫn bạn cách đấu tủ báo cháy Horing đúng kỹ thuật, từ cấp nguồn, đấu thiết bị đầu vào – đầu ra, đến các ngõ liên động và nối đất an toàn, giúp đảm bảo hệ thống vận hành ổn định, tuân thủ đầy đủ tiêu chuẩn PCCC.

Nguyên lý hoạt động tủ báo cháy Horing

Tủ báo cháy Horing hoạt động theo cơ chế thu nhận và xử lý tín hiệu từ các thiết bị đầu vào trong hệ thống báo cháy. Cụ thể, tủ được kết nối với các thiết bị như đầu báo khói, đầu báo nhiệt, và nút nhấn khẩn cấp (Manual Call Point). Khi một trong các thiết bị này phát hiện tín hiệu bất thường – chẳng hạn như khói, nhiệt độ vượt ngưỡng hoặc người dùng nhấn nút khẩn – tín hiệu sẽ được truyền về tủ trung tâm.

Ngay khi tiếp nhận tín hiệu cảnh báo cháy, tủ báo cháy Horing lập tức kích hoạt hệ thống đầu ra, bao gồm:

• Còi báo động và đèn chớp tại tủ.
• Chuông, còi cảnh báo tại các khu vực được kết nối.
• Ngõ ra điều khiển các thiết bị liên động như: mở cửa thoát hiểm, ngắt hệ thống điện, điều khiển thang máy, kích hoạt hệ thống chữa cháy tự động hoặc gửi tín hiệu đến trạm giám sát từ xa (nếu có kết nối).

Toàn bộ quá trình từ phát hiện – truyền tín hiệu – xử lý và phát lệnh diễn ra gần như tức thì, đảm bảo cảnh báo sớm và hỗ trợ công tác xử lý cháy nổ nhanh chóng, chính xác.

Sơ đồ đấu nối tủ báo cháy Horing (minh họa từng bước)

Việc đấu nối tủ báo cháy Horing cần được thực hiện một cách cẩn thận và tuần tự, đảm bảo đúng kỹ thuật và tuân thủ theo thiết kế hệ thống. Toàn bộ quá trình có thể chia thành 5 bước chính, bắt đầu từ việc cấp nguồn cho tủ cho đến kết nối các thiết bị ngoại vi và hệ thống an toàn.

Bước 1: Đấu nguồn cấp cho tủ

Trước tiên, kỹ thuật viên cần cấp nguồn chính cho tủ trung tâm bằng điện lưới 220VAC. Nguồn này nên được lấy qua một aptomat riêng biệt để thuận tiện trong việc bảo trì và an toàn khi có sự cố điện xảy ra.

Ngoài ra, tủ còn cần được trang bị bộ nguồn dự phòng gồm hai bình ắc quy 12VDC (thông thường sử dụng loại 7Ah), đấu nối nối tiếp để tạo thành nguồn 24VDC. Nguồn ắc quy này đảm bảo hệ thống vẫn hoạt động liên tục trong trường hợp mất điện lưới.

Bước 2: Đấu dây tín hiệu thiết bị đầu vào

Tiếp theo là bước kết nối dây tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt và nút nhấn khẩn cấp. Các đầu báo trong cùng một khu vực (zone) sẽ được đấu song song để đảm bảo tính ổn định và độ nhạy cao của tín hiệu. Các nút nhấn khẩn được nối về zone tương ứng, giúp người sử dụng có thể chủ động kích hoạt hệ thống báo cháy trong trường hợp phát hiện cháy sớm bằng mắt thường.

Việc đi dây tín hiệu cần đảm bảo đúng cực, gọn gàng, tránh gây nhiễu và hạn chế tình trạng chạm chập. Số lượng thiết bị trên mỗi zone cũng phải tuân thủ đúng theo thông số kỹ thuật được khuyến cáo để tránh quá tải tín hiệu.

Bước 3: Đấu chuông – đèn – còi báo cháy

Sau khi hoàn thành đầu vào, kỹ thuật viên tiếp tục kết nối các thiết bị cảnh báo đầu ra như chuông, còi, đèn chớp. Các thiết bị này được đấu vào ngõ ra relay thường mở (NO) của tủ và mắc song song với nhau để đảm bảo tất cả đều hoạt động đồng thời khi có tín hiệu báo cháy.

Trong một số trường hợp cần công suất lớn, các thiết bị báo động nên có nguồn cấp riêng và chỉ sử dụng relay trên tủ để kích hoạt.

Bước 4: Đấu thiết bị liên động (nếu có)

Đối với những hệ thống có yêu cầu liên động, tủ Horing cho phép kết nối thêm các thiết bị như quạt hút khói, cửa từ, thang máy thoát hiểm hoặc hệ thống chữa cháy tự động. Các thiết bị này được đấu thông qua tiếp điểm relay chuyên dụng trên tủ hoặc module mở rộng, tùy thuộc vào thiết kế tổng thể.

Khi có báo cháy, tủ sẽ gửi tín hiệu đến các thiết bị liên động này để kích hoạt hoạt động phù hợp với kịch bản đã lập trình.

Bước 5: Đấu mass – nối đất an toàn

Cuối cùng, không thể thiếu bước nối đất an toàn cho hệ thống. Tủ báo cháy cần được kết nối với hệ thống tiếp địa của công trình để chống nhiễu tín hiệu, tránh tình trạng sốc điện hoặc hư hỏng bo mạch trong trường hợp có dòng điện rò. Dây nối đất nên được cố định chắc chắn, đảm bảo điện trở nối đất không vượt quá 10 ohm để hệ thống đạt hiệu quả bảo vệ tốt nhất.

Các lưu ý kỹ thuật khi đấu tủ báo cháy Horing

Để đảm bảo hệ thống báo cháy Horing hoạt động ổn định, chính xác và tuân thủ tiêu chuẩn an toàn PCCC, kỹ thuật viên cần đặc biệt lưu ý các điểm sau trong quá trình đấu nối:

Trước tiên, luôn sử dụng dây dẫn chống cháy đạt chuẩn, thường là dây tín hiệu loại 2×0.75mm² hoặc 2×1.0mm². Dây này có khả năng chịu nhiệt cao, giúp tín hiệu được duy trì ngay cả khi xảy ra cháy thực tế.

Thứ hai, cần phân biệt rõ ràng giữa dây tín hiệu và dây nguồn để tránh đấu nhầm, gây chập mạch hoặc không nhận tín hiệu từ thiết bị đầu vào như đầu báo, nút nhấn khẩn cấp. Dây nguồn (cấp cho còi, đèn, module) thường có tiết diện lớn hơn và cần được đi riêng biệt với dây tín hiệu để hạn chế nhiễu.

Ngoài ra, kỹ thuật viên không nên đấu quá số lượng thiết bị đầu báo vượt quá khuyến nghị của nhà sản xuất cho mỗi zone. Việc gắn quá tải thiết bị trên một zone có thể gây sụt áp, khiến tín hiệu truyền không ổn định hoặc dẫn đến lỗi hệ thống.

Một lưu ý quan trọng khác là nên vẽ sơ đồ kết nối chi tiết và dán ngay lên vỏ trong của tủ trung tâm. Việc này giúp việc kiểm tra, bảo trì sau này trở nên dễ dàng, đặc biệt khi có thay đổi nhân sự hoặc bàn giao hệ thống.

Một số lỗi thường gặp khi đấu sai tủ báo cháy Horing

Trong thực tế thi công, nhiều lỗi thường phát sinh do đấu nối sai kỹ thuật, ảnh hưởng trực tiếp đến hiệu năng và độ tin cậy của hệ thống. Dưới đây là một số lỗi điển hình:

Tủ không nhận tín hiệu → sai cực đầu báo/nút nhấn

Nguyên nhân phổ biến là do đấu sai cực đầu báo hoặc nút nhấn khẩn, khiến tín hiệu không được truyền đúng về tủ trung tâm. Khi đó, mặc dù thiết bị đầu vào vẫn hoạt động nhưng tủ sẽ không ghi nhận được sự kiện.

Báo cháy liên tục → chạm chập dây hoặc thiết bị hỏng

Thường là do chạm chập dây tín hiệu, thiết bị đầu báo bị bụi bẩn hoặc hư hỏng linh kiện bên trong. Cần kiểm tra dây, làm sạch đầu báo hoặc thay mới nếu cần.

Không kích hoạt còi/chuông → sai chân relay ngõ ra

Một lỗi phổ biến khác là đấu sai chân relay ngõ ra của tủ. Nếu không đấu đúng chân thường mở (NO) – thường đóng (NC) theo sơ đồ kỹ thuật, tín hiệu ra sẽ không kích hoạt được thiết bị cảnh báo ngoại vi.

Đấu nối tủ báo cháy Horing đúng kỹ thuật không chỉ giúp hệ thống hoạt động chính xác mà còn đảm bảo an toàn điện và tuổi thọ lâu dài cho toàn bộ thiết bị. Kỹ thuật viên cần nắm rõ sơ đồ kết nối, sử dụng dây dẫn phù hợp, phân biệt đúng cực tín hiệu – nguồn, và tuân thủ số lượng thiết bị theo khuyến nghị. Bên cạnh đó, việc kiểm tra định kỳ và ghi chú sơ đồ đấu dây trên vỏ tủ sẽ giúp việc bảo trì về sau trở nên thuận tiện và chính xác hơn.
