Bộ nguồn phụ 230VAC/24, 6A, FN-600X-R/220V – Hochiki

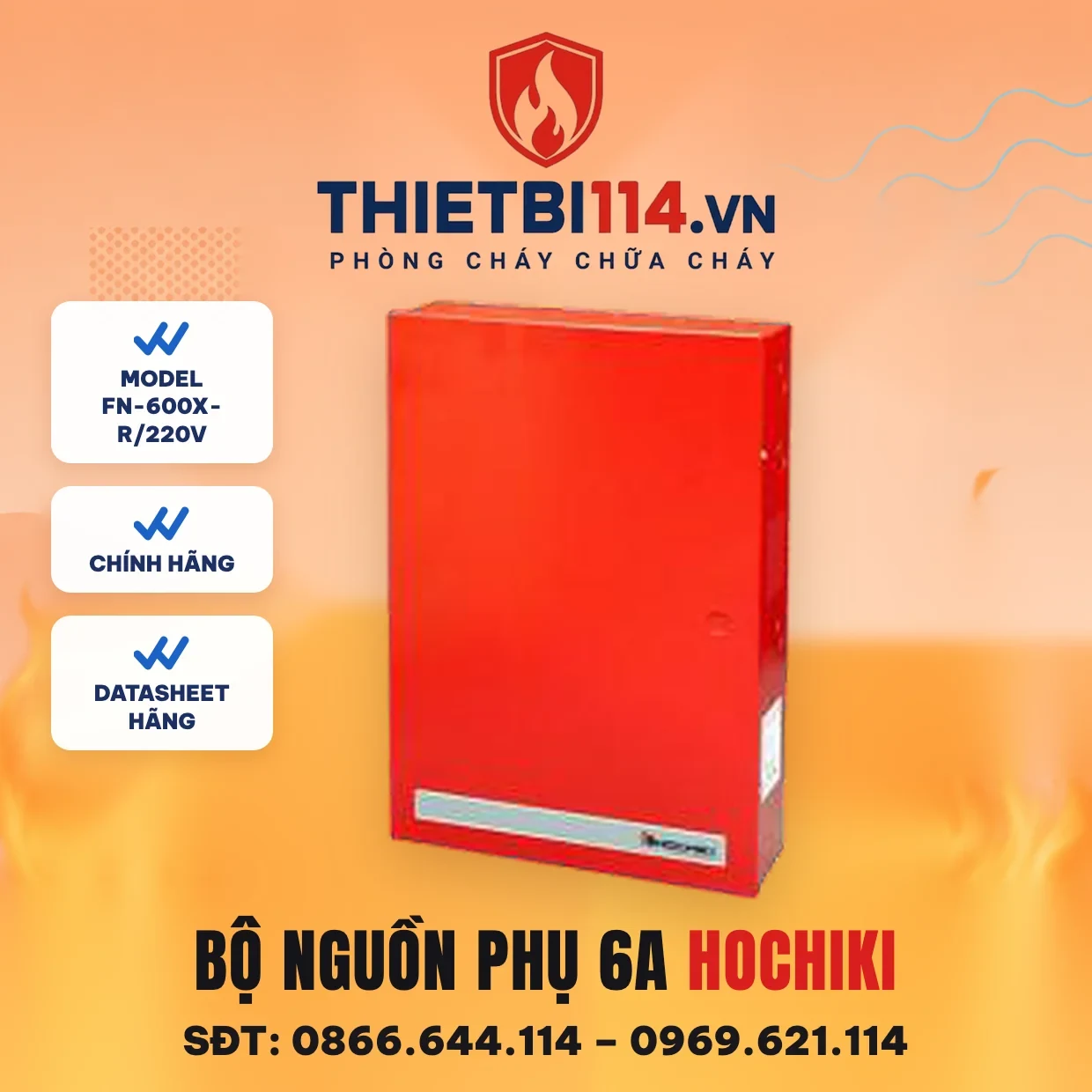

Bộ nguồn phụ 6A FN-600X-R Hochiki — model FN-600X-R/220V — là bộ nguồn phụ 220 V AC ra 24 V DC ổn áp của Hochiki America, vỏ tủ đỏ có khóa và ngăn ắc quy. Bộ nguồn cấp điện cho chuông, còi đèn, module và thiết bị ngoại vi của hệ báo cháy, tự sạc ắc quy dự phòng và báo lỗi nguồn về tủ trung tâm.

Thông số kỹ thuật FN-600X-R/220V

(Theo hướng dẫn lắp đặt và cutsheet dòng FN-X-220 của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	FN-600X-R/220V
Điện áp vào	220 V AC, 50/60 Hz, 1,2 A
Điện áp ra	Chọn 12 V DC hoặc 24 V DC bằng công tắc
Dòng ra	6 A liên tục tại 12 V hoặc 24 V DC
Dòng sạc ắc quy tối đa	0,7 A
Ắc quy	Chứa 2 bình 12 V 7 Ah (không kèm)
Kích thước vỏ	343 × 330 × 83 mm
Màu vỏ	Đỏ

Tính năng chung dòng FN-X

• Giám sát mất nguồn AC, ắc quy yếu và mất ắc quy bằng tiếp điểm form C (1 A @ 28 V DC)
• Tự chuyển sang ắc quy khi mất điện, không sụt áp khi chuyển
• Bảo vệ ngắn mạch và quá nhiệt; đầu ra lọc và ổn áp
• LED báo nguồn vào AC và nguồn ra DC
• Kèm vỏ tủ, khóa và dây nối ắc quy

So sánh 3 bộ nguồn FN trên web

Model	Dòng ra 24 V DC	Sạc ắc quy tối đa	Vỏ (mm)
FN-400X-R/220V	3 A	0,7 A	343 × 330 × 83
FN-600X-R/220V	6 A	0,7 A	343 × 330 × 83
FN-1024X-R/220V	8 A thường trực · 10 A khi báo cháy	3,6 A	394 × 305 × 114

Bộ nguồn phụ Hochiki trên web

Sản phẩm	Giá bán lẻ
Bộ nguồn phụ 220VAC/24VCD 4A, FN-400X-R/220V	10.046.000đ
Bộ nguồn phụ 10A FN-1024X-R/220V	14.901.500đ

Ắc quy 7 Ah giới hạn thời gian dự phòng thế nào

Vỏ máy chứa hai bình 12 V 7 Ah, đấu nối tiếp thành 24 V với dung lượng vẫn là 7 Ah. Đầu ra cho tới 6 A, nhưng phần dự phòng thì bị chặn bởi con số 7 Ah đó. Bảng ước lượng nhanh:

Dòng tải duy trì	Thời gian lý thuyết từ 7 Ah
0,2 A	khoảng 35 giờ
0,5 A	khoảng 14 giờ
1 A	khoảng 7 giờ
2 A	khoảng 3,5 giờ

Bảng chỉ chia dung lượng cho dòng, chưa trừ phần tiêu thụ lúc báo động, chưa tính hiệu suất phóng và tuổi bình; hồ sơ thiết kế vẫn phải tính riêng. Dòng nạp tối đa 0,7 A cũng nói rằng bình cạn sẽ cần khá lâu mới đầy lại.

Chọn mức đầu ra 12 V hay 24 V

Bản này cho 6 A ở cả hai mức, nên hệ báo cháy gần như luôn chọn 24 V. Mức 12 V chỉ hợp khi tải phụ trợ chạy 12 V, và cả máy chỉ chọn được một mức duy nhất cho toàn bộ đầu ra.

Khác với bản 10 A, bản này giữ nguyên vỏ và dòng nạp của bản nhỏ: cùng kích thước 343 × 330 × 83 mm, cùng mức nạp 0,7 A, chỉ khác dòng ra và dòng vào lưới 1,2 A. Nói cách khác, nâng từ 3 A lên 6 A là nâng khả năng cấp tải tức thời, không phải nâng khả năng dự phòng; muốn kéo dài thời gian dự phòng thì phải đổi sang máy chứa được bình dung lượng lớn hơn.

Bình dự phòng xem tại trang ắc quy Hochiki; tải quen thuộc treo trên nguồn này là chuông báo cháy FBB-150I.

Câu hỏi thường gặp

Bộ nguồn phụ dùng để làm gì trong hệ báo cháy?

Cấp nguồn 24 V DC cho thiết bị tiêu thụ nhiều như chuông, còi đèn, module điều khiển khi tủ trung tâm không đủ tải hoặc tuyến dây dài sụt áp; bộ nguồn có ắc quy dự phòng riêng.

Bộ nguồn FN báo lỗi về tủ trung tâm thế nào?

Qua 2 rơ-le form C: AC Fail (mất điện lưới) và Bat Fail (ắc quy yếu hoặc bị tháo), định mức 1 A @ 28 V DC, đấu vào ngõ vào giám sát của tủ.

FN-600X dùng ắc quy gì?

Ắc quy chì kín hoặc gel; vỏ chứa 2 bình 12 V 7 Ah nối tiếp cho đầu ra 24 V. Dòng sạc tối đa 0,7 A.

Giá FN-600X-R Hochiki bao nhiêu?

Giá bán lẻ trên web là 13.274.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
