Bộ nguồn phụ 220VAC/24VCD 4A, FN-400X-R/220V – Hochiki

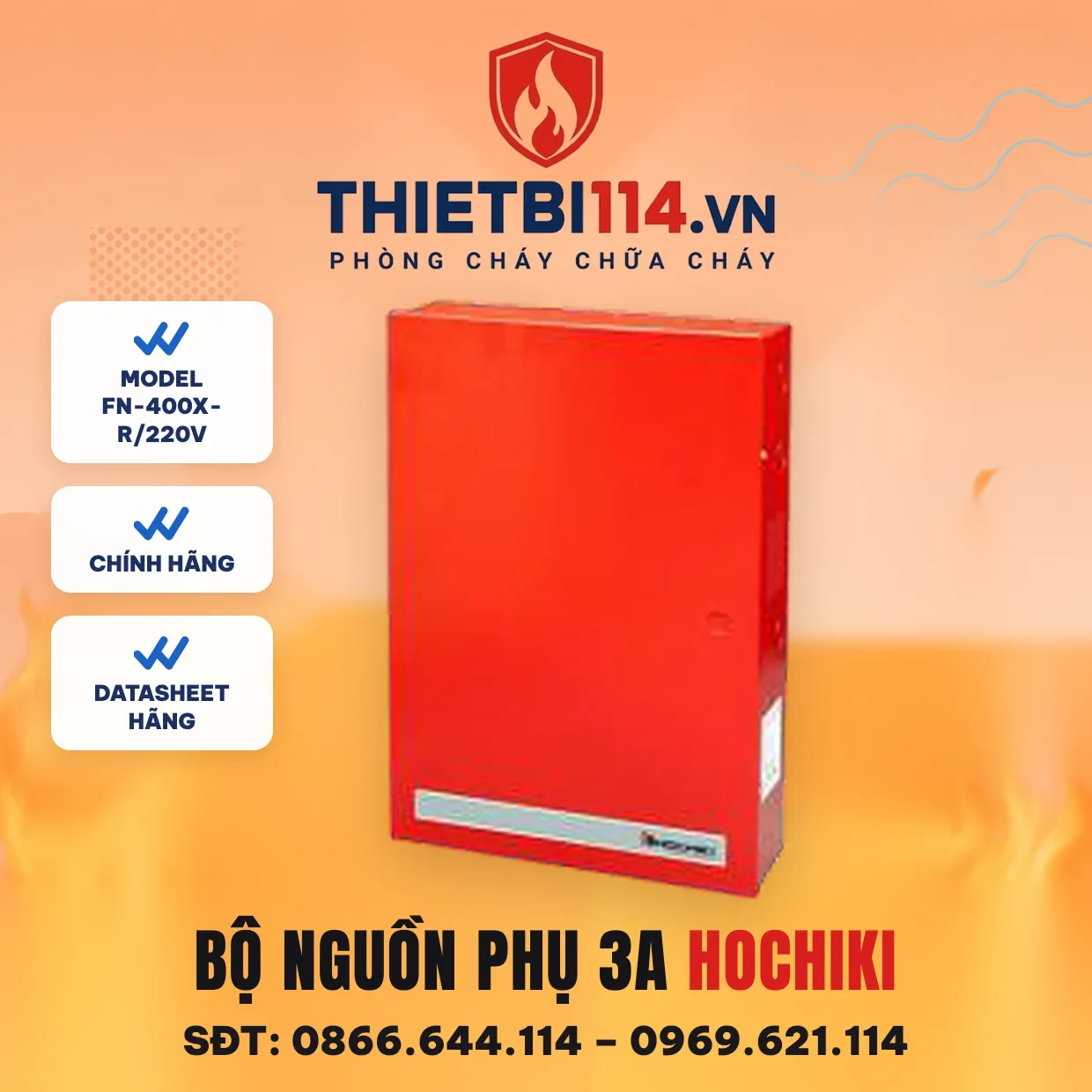

Bộ nguồn phụ 3A FN-400X-R Hochiki — model FN-400X-R/220V — là bộ nguồn phụ 220 V AC ra 24 V DC ổn áp của Hochiki America, vỏ tủ đỏ có khóa và ngăn ắc quy. Bộ nguồn cấp điện cho chuông, còi đèn, module và thiết bị ngoại vi của hệ báo cháy, tự sạc ắc quy dự phòng và báo lỗi nguồn về tủ trung tâm.

Thông số kỹ thuật FN-400X-R/220V

(Theo hướng dẫn lắp đặt và cutsheet dòng FN-X-220 của Hochiki America; giá bán lẻ theo web Thietbi114)

Model	FN-400X-R/220V
Điện áp vào	220 V AC, 50/60 Hz, 0,8 A
Điện áp ra	Chọn 12 V DC hoặc 24 V DC bằng công tắc
Dòng ra	3 A tại 24 V DC · 4 A tại 12 V DC
Cầu chì đầu ra	15 A / 32 V
Dòng sạc ắc quy tối đa	0,7 A
Ắc quy	Chứa 2 bình 12 V 7 Ah (không kèm)
Kích thước vỏ	343 × 330 × 83 mm
Màu vỏ	Đỏ

Tính năng chung dòng FN-X

• Giám sát mất nguồn AC, ắc quy yếu và mất ắc quy bằng tiếp điểm form C (1 A @ 28 V DC)
• Tự chuyển sang ắc quy khi mất điện, không sụt áp khi chuyển
• Bảo vệ ngắn mạch và quá nhiệt; đầu ra lọc và ổn áp
• LED báo nguồn vào AC và nguồn ra DC
• Kèm vỏ tủ, khóa và dây nối ắc quy

Tên sản phẩm ghi 4A: theo hãng, 4 A là dòng ra khi đặt 12 V DC; ở 24 V DC dùng cho hệ báo cháy, dòng ra là 3 A.

So sánh 3 bộ nguồn FN trên web

Model	Dòng ra 24 V DC	Sạc ắc quy tối đa	Vỏ (mm)
FN-400X-R/220V	3 A	0,7 A	343 × 330 × 83
FN-600X-R/220V	6 A	0,7 A	343 × 330 × 83
FN-1024X-R/220V	8 A thường trực · 10 A khi báo cháy	3,6 A	394 × 305 × 114

Bộ nguồn phụ Hochiki trên web

Sản phẩm	Giá bán lẻ
Bộ nguồn phụ 230VAC/24, 6A, FN-600X-R/220V	13.274.500đ
Bộ nguồn phụ 10A FN-1024X-R/220V	14.901.500đ

Chuẩn bị tuyến điện và vị trí lắp trước khi đóng điện

1. Cấp một lộ điện riêng cho bộ nguồn; dòng vào ở 220 V là 0,8 A, nhưng lộ riêng giúp tránh bị cắt nhầm khi sửa chữa phần điện khác.
2. Đặt tủ nguồn càng gần cụm tải càng tốt, vì mục đích chính của nguồn phụ là cắt bớt chiều dài tuyến 24 V.
3. Chừa chỗ cho hai bình 12 V 7 Ah bên trong vỏ 343 × 330 × 83 mm, kể cả phần dây nối bình đi kèm máy.
4. Đấu hai tiếp điểm form C về ngõ vào giám sát của tủ trung tâm, làm trước ngày nghiệm thu chứ không để sau.
5. Kiểm tra công tắc chọn mức đầu ra trước lúc cấp tải: đặt nhầm 12 V thì thiết bị báo động 24 V không chạy đúng.

Dòng điện vào lưới của ba bản

Bản 3 A lấy 0,8 A từ lưới, bản 6 A lấy 1,2 A, bản 10 A lấy 2,5 A. Con số này quyết định aptomat và tiết diện dây cấp nguồn, đồng thời cho biết ba bản không dùng chung một thiết kế tuyến điện.

Trên tủ báo cháy thường, hai ngõ còi cộng lại chỉ tới 1,6 A, nên khi hệ có nhiều chuông thì bộ nguồn phụ là cách bổ sung tải quen thuộc — xem tủ HCV-4/230V để đối chiếu định mức ngõ ra.

Câu hỏi thường gặp

Bộ nguồn phụ dùng để làm gì trong hệ báo cháy?

Cấp nguồn 24 V DC cho thiết bị tiêu thụ nhiều như chuông, còi đèn, module điều khiển khi tủ trung tâm không đủ tải hoặc tuyến dây dài sụt áp; bộ nguồn có ắc quy dự phòng riêng.

Bộ nguồn FN báo lỗi về tủ trung tâm thế nào?

Qua 2 rơ-le form C: AC Fail (mất điện lưới) và Bat Fail (ắc quy yếu hoặc bị tháo), định mức 1 A @ 28 V DC, đấu vào ngõ vào giám sát của tủ.

FN-400X ra được 4A không?

Được khi đặt đầu ra 12 V DC. Hệ báo cháy dùng 24 V DC thì dòng ra tối đa 3 A theo hướng dẫn lắp đặt của Hochiki America.

Giá FN-400X-R Hochiki bao nhiêu?

Giá bán lẻ trên web là 10.046.000đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
