Biển thường đóng/thường mở mica 1 lớp D5cm

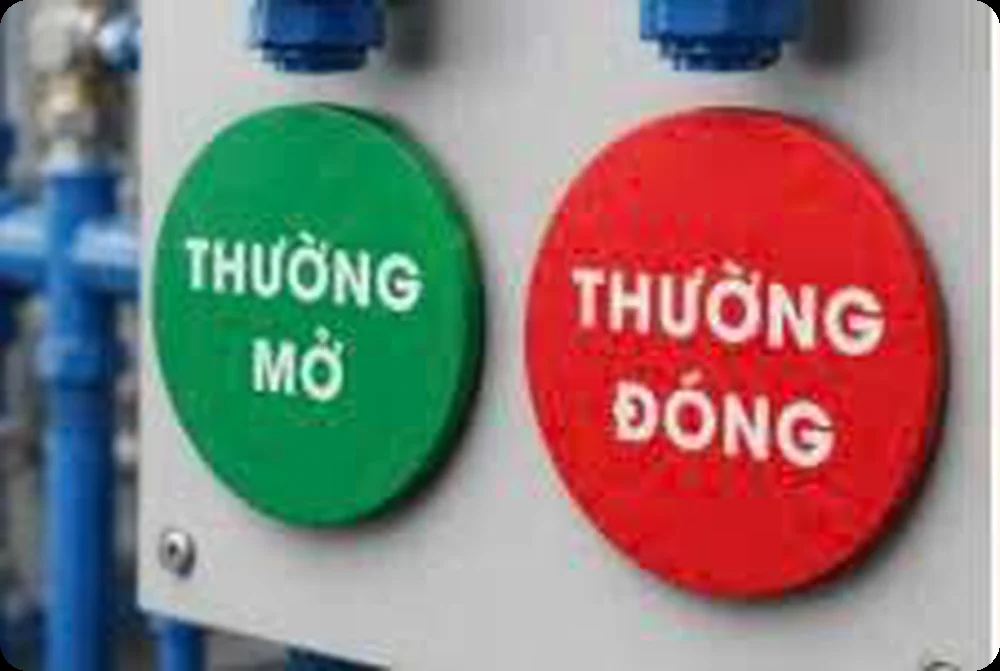

Biển thường đóng thường mở D5cm mica 1 lớp là biển tròn đường kính 5 cm bằng một tấm mica in chữ thường đóng hoặc thường mở, có lỗ treo dây hoặc dán trực tiếp lên thân van. Đây là bản đơn giản nhất, giá 9.500đ/cái, dùng cho van đặt trong nhà: van góc trong hộp họng nước vách tường, van chặn nhánh sprinkler từng tầng, van trong hộp kỹ thuật, van xả thử cuối tuyến.

Một tòa nhà 20 tầng có thể có hơn trăm van như vậy, mỗi van cần một biển ghi đúng trạng thái để nhân viên kỹ thuật và đoàn kiểm tra nhìn vào là biết van đang mở hay đóng có đúng thiết kế không. Bản 1 lớp mica trong nhà khô ráo dùng bền, chi phí thấp nên trang bị được cho toàn bộ van thay vì chỉ vài van chính.

Thông số kỹ thuật

Hạng mục	Giá trị
Kích thước	Đường kính 5 cm, hình tròn
Cấu tạo	1 lớp mica in chữ, có lỗ treo
Nội dung	Thường đóng hoặc thường mở; in thêm số van, tên tầng theo yêu cầu
Cách gắn	Treo dây rút vào tay van hoặc dán keo hai mặt lên thân van
Vị trí phù hợp	Van hộp họng nước vách tường, van chặn tầng, hộp kỹ thuật, van xả thử
Môi trường	Trong nhà, khô ráo; ngoài trời hoặc hố van dùng bản 2 lớp có nắp
Số lượng gợi ý	Đếm theo số van mỗi tầng nhân số tầng, cộng 5 % dự phòng
Căn cứ	TCVN 7336:2021 mục 5.1.15: giám sát trực quan trạng thái đóng-mở van khóa trên ống cấp vào bơm, ống cung cấp, ống chính
Thông lệ tham khảo	NFPA 25 (Mỹ) 13.3.1: mỗi van điều khiển có biển nhận dạng, kiểm tra van ở đúng vị trí thường mở hoặc thường đóng
Đơn vị tính	Cái
Giá bán	9.500đ/cái

Van trong nhà: hộp họng, van tầng, hộp kỹ thuật

Trong hộp họng nước vách tường, van góc phải sẵn sàng để đội chữa cháy cơ sở mở lấy nước; biển thường đóng treo ở tay van nhắc rằng ở chế độ bình thường van đóng và chỉ mở khi có cháy, tránh người lạ mở nghịch gây ngập hộp. Van chặn nhánh sprinkler mỗi tầng ở chế độ bình thường phải mở để nước lên đầu phun: biển thường mở, và nếu ai đó đóng để sửa đầu phun rò thì biển là lời nhắc mở lại sau khi xong. Trong hộp kỹ thuật hẹp, biển D5 gọn, không vướng tay quay van và vẫn đọc được bằng đèn pin.

Đếm số van theo tầng để đặt hàng

Cách đếm nhanh từ bản vẽ hệ thống chữa cháy: mỗi tầng có bao nhiêu hộp họng nước (mỗi hộp một van góc, một biển thường đóng), bao nhiêu van chặn nhánh sprinkler (mỗi van một biển thường mở), bao nhiêu van xả thử cuối tuyến (mỗi van một biển thường đóng). Tầng điển hình 4 hộp họng, 1 van chặn, 1 van xả thử là 6 biển; tòa 20 tầng cần 120 biển cộng nhóm van tại phòng bơm và bể. Ghi số van lên biển theo ký hiệu bản vẽ để khi bảo dưỡng đối chiếu được ngay.

Phối hợp với công tắc giám sát van

TCVN 7336:2021 mục 5.1.15 yêu cầu van khóa trên đường ống cấp vào máy bơm chữa cháy, đường ống cung cấp và đường ống chính phải có khả năng giám sát trực quan và tự động về trạng thái đóng-mở; mục 5.1.14 cho phép lắp van khóa sau van báo động khi van được giám sát trạng thái và tín hiệu truyền về phòng có người trực thường xuyên. Công tắc giám sát lo phần tự động, biển lo phần trực quan; van nhánh tầng không có công tắc thì biển là phương tiện duy nhất cho người kiểm tra biết van có đang ở trạng thái thiết kế hay không.

Cách lắp và kết hợp

Luồn dây rút nhựa qua lỗ treo, siết vào tay van hoặc thân van, xoay mặt chữ ra phía cửa hộp; van trong hộp kỹ thuật chật thì dán biển lên ống ngay cạnh van bằng keo hai mặt. In sẵn số van theo bản vẽ để không phải viết tay.

Hộp họng nước vách tường đi cùng biển chỉ vị trí họng trong bộ tiêu lệnh và biển báo PCCC; hành lang có đèn exit và biển exit dạ quang tầm thấp. Xem nhóm sản phẩm tại đèn exit, sự cố, tiêu lệnh.

Sản phẩm cùng nhóm: Biển tam giác dạ quang 17x17x17x30cm · Biển tam giác dạ quang 17x17x17x30cm in theo yêu cầu · Biển trạng thái thiết bị mica nam châm D10cm · Biển trạng thái thiết bị mica nam châm D15cm.

Câu hỏi thường gặp

Van hộp họng nước treo biển thường đóng hay thường mở?

Van góc trong hộp họng ở chế độ bình thường đóng, chỉ mở khi có cháy để lấy nước: treo biển thường đóng. Van chặn nhánh sprinkler tầng phải mở sẵn: treo biển thường mở. Luôn đối chiếu bản vẽ trước khi in.

Có bắt buộc treo biển cho mọi van không?

TCVN 7336:2021 mục 5.1.15 quy định giám sát trực quan cho van khóa trên ống cấp vào bơm, ống cung cấp và ống chính. Van nhánh tầng treo theo hướng dẫn vận hành của đơn vị; chi phí thấp nên nhiều tòa nhà treo cho toàn bộ van.

Dùng ngoài trời được không?

Không nên. Mica một lớp ngoài trời bám bụi, ố nước và bạc chữ; hố van, trạm bơm ngoài trời dùng bản 2 lớp có nắp D6–6,5 cm.

Mua lẻ vài cái được không?

Được, giá tính theo cái; đặt theo số van của cả tòa nhà thì gửi bảng thống kê van để xưởng in đúng số lượng từng loại chữ và số van.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn nội dung in và báo giá theo công trình.
