Decal dạ quang lối thoát bản 5cm x 10m

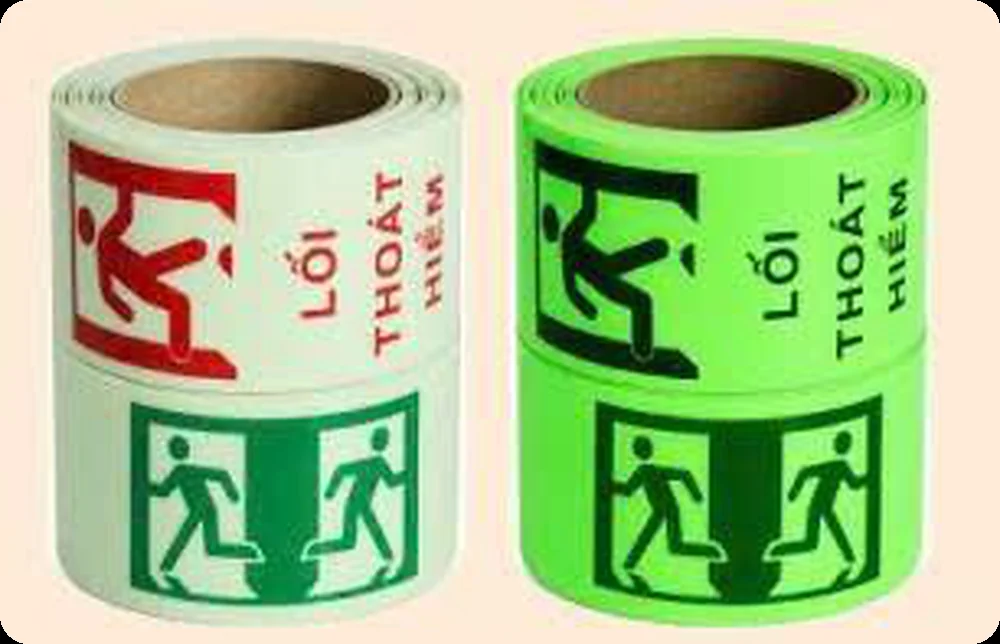

Decal dạ quang lối thoát 5cm x 10m là cuộn màng dạ quang có sẵn keo, in lặp biểu tượng người chạy về phía cửa và chữ LỐI THOÁT HIỂM dọc chiều dài, bản rộng 5 cm. Sản phẩm dán liên tục dọc chân tường hoặc mép hành lang, tạo dải chỉ dẫn tầm thấp mà người thoát nạn vẫn thấy khi cúi thấp tránh khói. Đơn vị bán là cuộn, giá 403.000 đ/cuộn.

Lớp dạ quang là sắc tố strontium aluminate, không phóng xạ, hấp thụ ánh sáng đèn hành lang rồi phát lại màu xanh lục-vàng khi mất điện. Độ sáng còn lại phụ thuộc mật độ sắc tố và ánh sáng nạp; xưởng in chưa công bố phiếu đo DIN 67510-1, nên trang này không ghi số giờ phát sáng. Mức tham chiếu cho biển an toàn là cấp C trở lên theo Phụ lục C tiêu chuẩn đó. Dải này là lớp bổ trợ: TCVN 13456:2022 mục 5.2.3 nêu biển tầm thấp không thay thế biển báo an toàn tiêu chuẩn.

Thông số kỹ thuật

Hạng mục	Thông số
Kích thước	Bản rộng 5 cm, dài 10 m/cuộn
Vật liệu	Màng nhựa phủ lớp dạ quang strontium aluminate, in hình và chữ trên bề mặt
Keo	Keo sẵn mặt sau, bóc đế giấy rồi dán
Nội dung in	Người chạy về phía cửa + LỐI THOÁT HIỂM, lặp liên tục
Màu sắc	Hình, chữ xanh lục trên nền dạ quang sáng – hệ màu lối thoát ISO 3864-1, TCVN 4879:1989; kiểu hình đỏ chỉ giao khi khách chọn
Vị trí dán	Chân tường hành lang, mép lối đi, khung cửa thoát nạn, mép bậc thang
Chiều cao dán	Đáy dải cách sàn 150–200 mm (TCVN 13456:2022 mục 5.2.3); trên tường không quá 300 mm (ISO 16069:2017)
Khoảng ngắt cho phép	Không quá 0,2 m; tại cửa không quá 1 m (ISO 16069:2017)
Nguồn điện	Không; nạp bằng ánh sáng thường
Độ sáng, thời gian phát sáng	Chưa có phiếu đo DIN 67510-1 từ xưởng in; không ghi số
Tem kiểm định/lưu thông	Không thuộc danh mục Phụ lục V NĐ 105/2025 (chỉ liệt kê đèn chiếu sáng sự cố, đèn chỉ dẫn thoát nạn)
Đơn vị tính	Cuộn
Giá bán	403.000 đ/cuộn

Bản 5 cm làm đường dẫn hướng dọc chân tường

ISO 16069:2017 (tài liệu tham khảo của TCVN 13456) coi đường dẫn hướng vị trí thấp là thành phần chính của hệ thống dẫn hướng thoát nạn: chạy liên tục trên tường, mép trên không cao quá 300 mm. TCVN 5053:1990 mục 2.10 i) quy định vạch biên đường dẫn tới cửa thoát nạn rộng 50–100 mm; bản 5 cm nằm đúng mép dưới dải này, hợp với hành lang khách sạn, văn phòng, chung cư – nơi chân tường sạch, ít va đập và chủ đầu tư không muốn một dải dày làm rối nội thất.

Hành lang rộng đến 2 m chỉ cần dán một bên theo ISO 16069:2017; rộng hơn nên dán hai bên. Biểu tượng người chạy in lặp cho biết hướng ngay tại chỗ, không phải đợi tới biển mũi tên kế tiếp.

Tính số cuộn cho một tầng khách sạn

TCVN 13456:2022 mục 5.2.3 bắt buộc biển tầm thấp ở tầng có phòng nghỉ của khách sạn cao từ 7 tầng hoặc tổng khối tích từ 5.000 m³ có hành lang thoát nạn dài hơn 10 m. Cách bóc khối lượng của kỹ thuật viên Thietbi114:

1. Đo tổng chiều dài chân tường cần dán, hai bên nếu hành lang rộng hơn 2 m. Ví dụ hành lang 38 m: 76 m.
2. Cộng đoạn dẫn xuống buồng thang tới cửa tầng dưới, thường 6–8 m mỗi buồng.
3. Chia cho 10 m/cuộn, làm tròn lên, cộng 5 % hao hụt góc cắt: (76 + 14) ÷ 10 = 9, thành 10 cuộn.

Tại cửa thoát hiểm, mục 5.2.3 yêu cầu biển tầm thấp đặt trên cửa hoặc sát cửa, mép gần nhất trong 100 mm từ khung cửa – nên cắt một đoạn dán dọc khung để dải kết thúc đúng tại cửa.

Cách lắp và kết hợp

Bề mặt phải khô và sạch: lau bụi, lau cồn mặt sơn hoặc gạch, đợi khô hẳn – chân tường còn ẩm sau khi lau nhà là nguyên nhân bong mép phổ biến nhất. Kẻ chì một đường chuẩn cách sàn 15–20 cm, bóc dần đế, miết từ giữa ra hai mép, không kéo căng màng.

• Kết hợp đèn Exit có ắc quy trên cửa và biển Exit dạ quang tự phát sáng ở cao độ 2–2,7 m để có đủ lớp chỉ dẫn trên cao, tầm thấp và tại cửa.
• Tầng hầm, kho cần soi đèn pin: dán thêm vạch thoát hiểm phản quang 4,8 cm song song phía dưới.
• Không che dải bằng thảm, tủ, chậu cây: Luật PCCC&CNCH 55/2024 Điều 14 khoản 10 cấm che khuất biển chỉ dẫn đã trang bị.

Sản phẩm cùng nhóm: Biển mũi tên lối thoát dạ quang 12x30cm · Biển mũi tên lối thoát dạ quang 17x30cm · Decal dạ quang lối thoát bản 10cm x 10m · Biển mũi tên tròn dạ quang dán sàn D10cm.

Câu hỏi thường gặp

Decal dạ quang lối thoát 5cm phát sáng được bao lâu?

Xưởng in chưa công bố phiếu đo nên Thietbi114 không ghi số giờ. Theo DIN 67510-1, biển an toàn cho hệ thống dẫn hướng phải đạt tối thiểu cấp C (690/140/45/20 mcd/m² ở 2/10/30/60 phút). Hồ sơ cần cấp cụ thể thì yêu cầu phiếu đo trước khi đặt.

Dải dạ quang có thay được đèn Exit không?

Không. TCVN 13456:2022 mục 5.2.3 ghi rõ biển tầm thấp không thay thế biển báo an toàn tiêu chuẩn; mục 5.2.4 yêu cầu biển ở chế độ sự cố đạt 2 cd/m², mức vật liệu dạ quang không giữ được lâu.

Dán ở độ cao bao nhiêu là đúng?

Đáy dải cách sàn 150–200 mm theo TCVN 13456:2022 mục 5.2.3; theo ISO 16069:2017 mép trên không quá 300 mm. Với bản 5 cm, đặt đáy ở 15–18 cm thoả cả hai mốc.

Sản phẩm có tem kiểm định/lưu thông không?

Không, và không thuộc diện phải có: Phụ lục V NĐ 105/2025 chỉ liệt kê đèn chiếu sáng sự cố và đèn chỉ dẫn thoát nạn. Decal dạ quang là vật tư chỉ dẫn không dùng điện.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn số lượng và báo giá theo công trình.
