Biển mũi tên lối thoát dạ quang 12x30cm (chỉ thẳng/2 chiều)

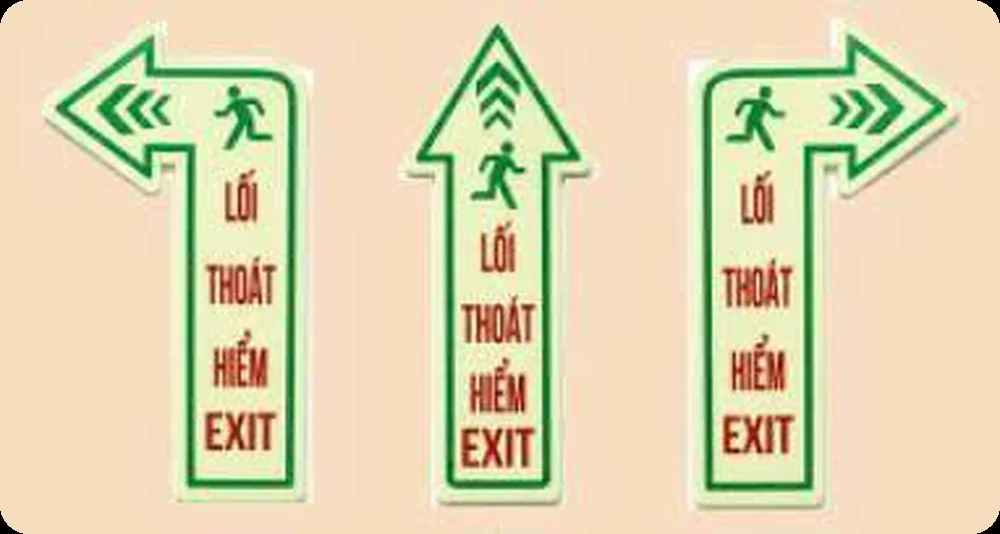

Biển mũi tên lối thoát dạ quang 12x30cm là biển chỉ hướng cỡ nhỏ: mũi tên lớn chiếm phần chính mặt biển, kèm ký hiệu người chạy và chữ LỐI THOÁT – EXIT, in mực dạ quang trên nhựa dày khoảng 0,5 mm, mẫu như ảnh nền dạ quang sáng ký hiệu xanh lá (đặt in được nền xanh lá ký hiệu trắng), mặt sau dán keo. Hai phương án mũi tên: chỉ thẳng hoặc hai chiều. Giá 50.000đ, không dùng điện.

Biển mũi tên không thay biển EXIT trên cửa; nó lấp khoảng trống giữa hai biển đó. Mục 5.2.6 TCVN 13456:2022 yêu cầu các biển báo an toàn dọc đường thoát nạn cách nhau không quá 25 m. Hành lang khách sạn, ký túc xá, bệnh viện dài 40–60 m mà chỉ có đèn Exit ở hai đầu là thiếu; biển 12×30 cm dán chen ở giữa, mỗi 20–25 m một cái.

Cỡ 12 cm cũng là cỡ Thietbi114 dùng cho biển tầm thấp: đáy biển cách sàn 150–200 mm, cách nhau không quá 10 m theo mục 5.2.3; mục này ghi rõ biển tầm thấp không thay thế biển báo an toàn tiêu chuẩn.

Thông số kỹ thuật

Hạng mục	Thông số
Kích thước	12 × 30 cm (cao 12 cm, rộng 30 cm khi lắp ngang)
Chất liệu	Nhựa in mực dạ quang, dày khoảng 0,5 mm
Cách gắn	Keo dán sẵn mặt sau
Nội dung in	Mũi tên chỉ hướng (ISO 7010 E005; dấu hiệu 20 TCVN 4879:1989), ký hiệu người chạy, chữ LỐI THOÁT – EXIT
Màu nền / ký hiệu	Mẫu như ảnh: nền dạ quang sáng, ký hiệu xanh lá; đặt in được nền xanh lá cây ký hiệu trắng theo mục 4.6 TCVN 13456:2022
Hướng mũi tên	Chỉ thẳng / hai chiều – chọn khi đặt
Vật liệu phát sáng	Mực dạ quang gốc strontium aluminate, không phóng xạ, nạp bằng ánh sáng thường
Khoảng cách nhìn khuyến nghị	≈ 12 m theo chiều cao mặt biển 12 cm (mục 5.2.7 TCVN 13456:2022, Z = 100)
Vị trí lắp	Tầm cao 2–2,7 m (mục 5.2.8) hoặc tầm thấp, đáy biển cách sàn 150–200 mm (mục 5.2.3)
Khoảng cách giữa các biển	≤ 25 m tầm cao (mục 5.2.6); ≤ 10 m tầm thấp (mục 5.2.3)
Nguồn điện	Không
Kiểm định	Không thuộc danh mục phải dán tem kiểm định/lưu thông (Phụ lục V NĐ 105/2025/NĐ-CP)
Đơn vị tính / giá	Cái – 50.000đ

Lấp khoảng trống giữa hai biển Exit

Ví dụ hành lang bệnh viện dài 54 m, đèn Exit ở hai đầu cách nhau 54 m – vượt mức 25 m của mục 5.2.6 TCVN 13456:2022. Cần thêm hai điểm chỉ hướng ở khoảng 18 m và 36 m. Nếu chưa kéo được điện cho đèn chỉ hướng, dán biển mũi tên hai chiều 12×30 cm tại hai điểm đó: người ở giữa hành lang thấy ngay là đi về phía nào cũng có cửa. Khi có điện, thay bằng đèn chỉ hướng và giữ biển dạ quang làm dự phòng.

Hành lang chỉ có một cầu thang ở một đầu thì dùng bản chỉ thẳng, mũi tên hướng về phía cầu thang.

Biển tầm thấp cho khách sạn từ 7 tầng

Mục 5.2.3 TCVN 13456:2022 bắt buộc biển báo an toàn tầm thấp ở tầng có phòng nghỉ của khách sạn cao từ 7 tầng hoặc tổng khối tích từ 5.000 m³ có hành lang thoát nạn dài hơn 10 m. Yêu cầu: đáy biển cách sàn 150–200 mm, khoảng cách giữa các biển không quá 10 m, tại cửa thoát hiểm biển đặt trên cửa hoặc sát cửa với mép gần nhất trong 100 mm từ khung cửa.

• Hành lang 40 m một bên tường: 4 biển mũi tên 12×30 cm tầm thấp cách nhau 10 m, cộng 1 biển sát khung cửa thang.
• Hành lang rộng hơn 2 m: dán cả hai bên tường.
• Mũi tên tầm thấp phải cùng hướng với biển tầm cao phía trên, tránh hai tầng biển chỉ hai hướng khác nhau.

Cách lắp và kết hợp

Kẻ một đường chuẩn bằng bút chì cách sàn 15–20 cm (tầm thấp) hoặc ở 2–2,7 m (tầm cao) theo mục 5.2.8 TCVN 13456:2022, lau sạch tường, bóc lớp lót và dán từ một cạnh. Chân tường hay bị chổi lau quệt nên miết kỹ mép, tránh len tường gồ ghề. Đèn hành lang bật cả ngày là điều kiện để lớp dạ quang nạp sáng.

Biển Exit trên cửa dùng đèn Exit có ắc quy; muốn dải dẫn hướng liên tục thay cho các biển rời, dùng decal chỉ hướng phản quang bản 4,8 cm. Biển chữ EXIT dạ quang cỡ 15×35 cm để kết hợp xem biển Exit dạ quang tự phát sáng.

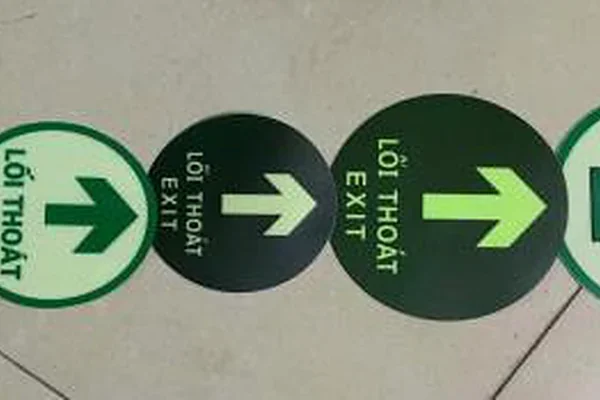

Sản phẩm cùng nhóm: Biển mũi tên lối thoát dạ quang 17x30cm · Decal dạ quang lối thoát bản 5cm x 10m · Decal dạ quang lối thoát bản 10cm x 10m · Biển mũi tên tròn dạ quang dán sàn D10cm.

Câu hỏi thường gặp

Biển dạ quang có thay được đèn Exit không?

Không. Biển mũi tên dạ quang không có nguồn sáng, trong khi TCVN 13456:2022 chỉ công nhận biển chiếu sáng từ bên ngoài hoặc từ bên trong (mục 3.7–3.9), yêu cầu 2 cd/m² ở chế độ sự cố (mục 5.2.4) và 120 phút với thiết bị có nguồn dự phòng (mục 4.5). Biển 12×30 cm chỉ dùng chen giữa các đèn Exit, đèn chỉ hướng có nguồn, hoặc làm biển tầm thấp.

Khi nào chọn mũi tên hai chiều thay vì chỉ thẳng?

Chỉ thẳng khi lối ra nằm phía trước theo hướng đi; hai chiều khi dán ở giữa đoạn hành lang có lối ra ở cả hai đầu. Đứng tại chỗ dán, nếu quay sang trái hay phải đều tới được cầu thang thì chọn hai chiều; nếu một phía là ngõ cụt thì không dùng.

Biển 12×30 cm nhìn được bao xa?

Theo mục 5.2.7 TCVN 13456:2022 với Z = 100, chiều cao mặt biển 12 cm (lắp ngang) cho khoảng cách quan sát khoảng 12 m; in bố cục dọc thì cạnh 30 cm thành chiều cao, nhìn khoảng 30 m.

Biển mũi tên có thuộc diện tem kiểm định/lưu thông không?

Không. Phụ lục V Nghị định 105/2025/NĐ-CP mục 1 điểm e chỉ liệt kê đèn chiếu sáng sự cố và đèn chỉ dẫn thoát nạn; biển mũi tên in dạ quang không dùng điện nằm ngoài danh mục phải dán tem kiểm định/lưu thông.

Dán trên sàn được không?

Không nên. Tấm nhựa 0,5 mm dán keo không chịu được bước chân và lau sàn. Dán sàn dùng decal chỉ hướng chuyên dụng; biển này dán tường hoặc cột.

Gọi 0866.644.114 để được Đội ngũ kỹ thuật PCCC Thietbi114 tư vấn số lượng, hướng mũi tên và báo giá theo công trình.
