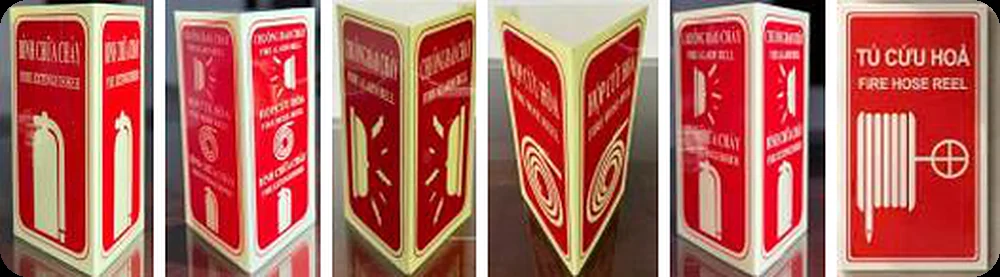

Biển tam giác dạ quang 17x17x17x30cm – ảnh thực tế sản phẩm

Biển tam giác dạ quang 17x17x17x30cm (bình/tủ/họng chữa cháy)

155.000₫

Biển tam giác dạ quang 17×17×17×30 cm: lăng trụ nhựa dạ quang dày 1 mm, ba mặt in ký hiệu bình chữa cháy nền đỏ, chữ song ngữ; gắn tường hoặc treo trần phía trên bình để nhận ra vị trí bình từ hai đầu hành lang. Không dùng điện.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Gọi 0866.644.114 Chat Zalo

Mô tả
Đánh giá (0)

Biển tam giác dạ quang 17x17x17x30cm là biển nhựa dạ quang dày 1 mm gấp thành lăng trụ ba mặt, mỗi mặt rộng 17 cm, cao 30 cm, in ký hiệu bình chữa cháy trắng trên nền đỏ kèm chữ BÌNH CHỮA CHÁY – FIRE EXTINGUISHER. Biển gắn tường hoặc treo dưới trần ngay trên vị trí bình, để người đi từ hai đầu hành lang hoặc từ giữa phòng đều thấy một mặt hướng về mình. Giá 155.000 đ/cái.

Căn cứ lắp biển là TCVN 3890:2023 mục 5.1.1.6: bình chữa cháy bố trí ở vị trí dễ thấy, dễ lấy, nên có màu đỏ, và trường hợp khó nhận biết có thể dùng chỉ dẫn vị trí; TCVN 13456:2022 mục 4.3 cũng đặt việc nhận biết vị trí thiết bị PCCC vào chức năng của phương tiện chỉ dẫn. Về hình dạng cần nói thẳng: ký hiệu chuẩn cho bình là F001 theo ISO 7010 và TCVN 8092 – biển chữ nhật nền đỏ, ký hiệu trắng. Dạng lăng trụ ba mặt là kiểu lắp phổ biến trên thị trường để nhìn từ hai đến ba phía, không phải hình do tiêu chuẩn quy định; mỗi mặt của nó là một tấm F001 gấp lại.

Thông số kỹ thuật

Hạng mục	Thông số
Kích thước	Ba mặt 17 cm rộng × 30 cm cao; tiết diện tam giác đều cạnh 17 cm
Chất liệu	Nhựa in dạ quang, dày 1 mm, gấp góc thành lăng trụ
Nội dung in	Ký hiệu bình chữa cháy dạng F001 (ISO 7010 / TCVN 8092) + chữ BÌNH CHỮA CHÁY, FIRE EXTINGUISHER trên cả ba mặt
Màu sắc	Nền đỏ, ký hiệu và chữ trắng dạ quang – nhóm thiết bị chữa cháy ISO 3864-1, TCVN 4879:1989
Phần phát sáng	Ký hiệu, chữ, viền trắng; nền đỏ không phát sáng
Cách lắp	Vít hoặc băng keo hai mặt qua mặt sau; hoặc treo dây từ trần
Vị trí lắp	Ngay trên bình, tủ bình hoặc giá treo; mép dưới 2–2,7 m (TCVN 13456:2022 mục 5.2.8)
Khoảng cách nhìn ước tính	Nhận định theo h = L/Z, TCVN 13456:2022 mục 5.2.7, Z = 100: cao 0,3 m ứng với khoảng 30 m
Nguồn điện	Không dùng điện
Độ sáng, thời gian phát sáng	Chưa có phiếu đo DIN 67510-1; không ghi số
Tem kiểm định/lưu thông	Không thuộc danh mục Phụ lục V NĐ 105/2025
Đơn vị tính	Cái
Giá bán	155.000 đ/cái

Nhìn thấy bình từ hai đầu hành lang dài

Hành lang văn phòng, chung cư, trường học dài 30–60 m với bình treo tường ở khoảng giữa. Biển phẳng dán tường chỉ nhìn được khi đứng gần đối diện; từ đầu hành lang nó chỉ còn là một vệt mỏng. Lăng trụ ba mặt đặt hai mặt chéo về hai đầu hành lang, mặt còn lại hướng ra giữa, nên từ điểm nào cũng có ít nhất một mặt gần vuông góc với hướng nhìn.

Với chiều cao mặt biển 30 cm, áp công thức h = L/Z của TCVN 13456:2022 mục 5.2.7 và coi biển dạ quang là loại chiếu sáng từ bên ngoài (Z = 100), khoảng cách quan sát tương ứng khoảng 30 m – đây là nhận định kỹ thuật của Thietbi114, không phải số tiêu chuẩn cấp cho sản phẩm. Thực tế chữ nhỏ đọc được ở gần hơn, còn ký hiệu bình trắng trên nền đỏ nhận ra được ở xa.

Treo trần cho nhà xưởng, siêu thị

Ở xưởng và sảnh siêu thị, bình đặt trên cột hoặc chân kệ, xung quanh là hàng hoá cao ngang đầu. Khi đó biển treo từ trần hoặc xà bằng hai dây ngắn, hạ xuống khoảng 2,5 m, bình ngay bên dưới; ba mặt quay về ba lối đi gặp nhau tại cột.

Hàng cột cách nhau 8–12 m: cột nào có bình thì có biển; đứng ở cột này thấy biển cột kế.
Kệ cao che tường: treo biển cao hơn mặt kệ ít nhất 30 cm.
Có cầu trục hoặc xe nâng: treo lệch khỏi tuyến móc cẩu và càng xe.

Hành lang có ngách thì thêm dấu hiệu 21 của TCVN 4879:1989 (mũi tên trắng nền đỏ) ở đầu ngách để dẫn tới bình; hành lang thẳng chỉ cần tam giác.

Cách lắp và kết hợp

Gắn tường: xác định tâm bình, đặt mép dưới biển cao 2–2,7 m, lau sạch và để khô mặt tường rồi dán băng keo hai mặt hoặc bắt hai vít qua mặt sau. Treo trần: luồn dây qua hai lỗ ở đỉnh, cân ba mặt thẳng đứng, tránh treo ngay dưới cửa gió điều hoà.

Chuyển bình thì chuyển biển theo – Luật PCCC&CNCH 55/2024 Điều 14 khoản 10 cấm tự ý di chuyển biển chỉ dẫn đã trang bị.
Cạnh bình treo tiêu lệnh chữa cháy để người dùng biết thao tác.
Hành lang dẫn tới bình cần đèn Exit và biển chỉ hướng; cả nhóm gom ở trang đèn Exit – sự cố – tiêu lệnh.

Sản phẩm cùng nhóm: Biển tam giác dạ quang 17x17x17x30cm in theo yêu cầu · Biển trạng thái thiết bị mica nam châm D10cm · Biển trạng thái thiết bị mica nam châm D15cm · Biển trạng thái thiết bị mica nam châm D20cm.

Câu hỏi thường gặp

Biển tam giác dạ quang 17x17x17x30cm có đúng tiêu chuẩn không?

Ký hiệu mỗi mặt theo dạng F001 nền đỏ ký hiệu trắng của ISO 7010 và TCVN 8092, đúng hệ màu thiết bị chữa cháy ISO 3864-1. Dạng lăng trụ ba mặt là cách lắp phổ biến để nhìn nhiều phía, không phải hình do tiêu chuẩn quy định; hồ sơ nên ghi là biển chỉ vị trí bình dạng ba mặt.

Bắt buộc có biển chỉ vị trí bình không?

TCVN 3890:2023 mục 5.1.1.6 yêu cầu bình ở vị trí dễ thấy, dễ lấy và cho phép dùng chỉ dẫn vị trí khi khó nhận biết. Bình trong hành lang dài, sau cột hoặc giữa kệ hàng là trường hợp khó nhận biết điển hình.

Biển phát sáng bao lâu khi mất điện?

Chỉ phần trắng phát sáng; xưởng in chưa công bố phiếu đo DIN 67510-1 nên không ghi số. Khu vực đặt bình phải có chiếu sáng thường – TCVN 13456:2022 mục 5.1.6 yêu cầu tối thiểu 5 lux nếu bình không nằm trên đường thoát nạn.
