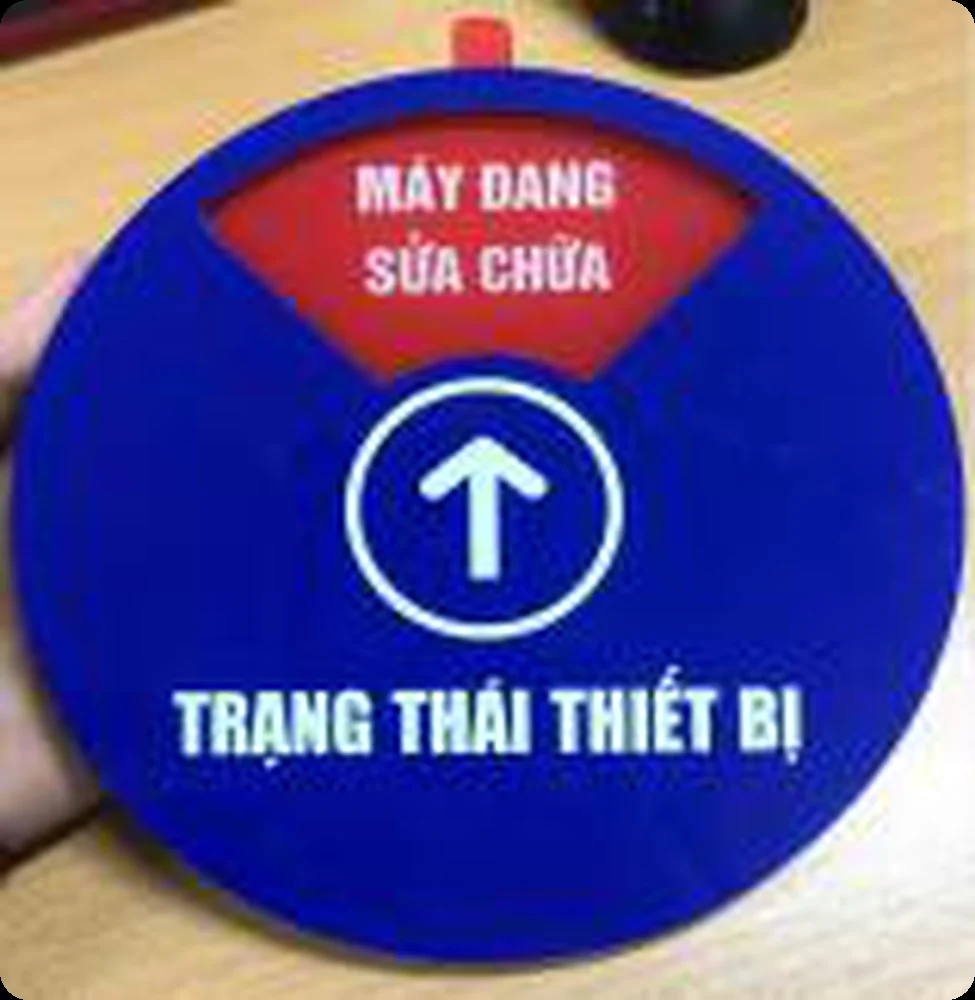

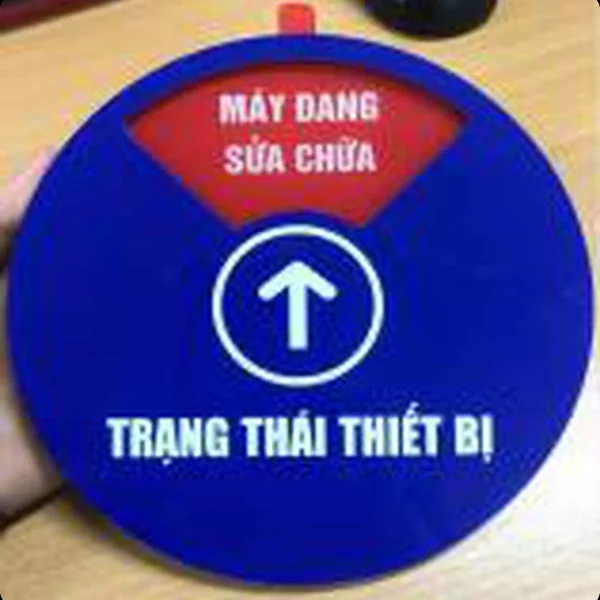

Biển trạng thái thiết bị mica nam châm D20cm

Biển trạng thái thiết bị D20cm mica nam châm là biển tròn đường kính 20 cm bằng mica, in chữ cỡ lớn, gắn nam châm lên vỏ thép của thiết bị lớn: máy phát điện dự phòng, tủ điện tổng MSB, khung băng tải, máy kéo thang máy, lò hơi. Nội dung in theo yêu cầu, thường là đang sửa chữa cấm vận hành, đang thử tải, sẵn sàng vận hành. Giá 259.000đ/cái.

Cỡ 20 cm sinh ra cho thiết bị mà nhiều người từ nhiều phía cùng có thể tác động: băng tải dài 30 m có ba nút khởi động, tủ MSB có cả thợ điện tòa nhà lẫn nhà thầu ra vào, máy phát điện được kỹ thuật trực và đơn vị bảo trì cùng thao tác. Biển đủ lớn để người đứng đầu dây chuyền hoặc cửa phòng máy nhìn thấy trạng thái trước khi bước tới nút bấm.

Thông số kỹ thuật

Hạng mục	Giá trị
Kích thước	Đường kính 20 cm, hình tròn
Vật liệu mặt biển	Mica in nội dung cỡ chữ lớn
Cách gắn	Nam châm mặt sau; bám vỏ thép, gỡ và đổi biển bằng tay
Nội dung in	Theo yêu cầu: đang sửa chữa cấm vận hành, đang thử tải, sẵn sàng vận hành, tên thiết bị
Thiết bị phù hợp	Máy phát điện, tủ điện tổng MSB, băng tải, máy kéo thang máy, lò hơi, máy nghiền
Khoảng cách đọc	Nhìn thấy từ đầu dây chuyền hoặc cửa phòng máy
Số biển mỗi thiết bị	Băng tải dài: một biển tại mỗi vị trí có nút khởi động
Bề mặt bám	Tôn tủ điện, vỏ máy thép, khung băng tải sơn; không bám inox, nhôm, nhựa
Căn cứ áp dụng	Thực hành LOTO tham chiếu OSHA 29 CFR 1910.147; không có văn bản Việt Nam bắt buộc riêng
Đơn vị tính	Cái
Giá bán	259.000đ/cái

Thiết bị lớn, nhiều điểm khởi động: biển đặt ở đâu

Băng tải trong nhà máy thức ăn chăn nuôi có nút khởi động ở đầu, giữa và cuối tuyến; thợ đang chui vào sửa con lăn ở giữa thì người ở đầu tuyến không nhìn thấy. Quy tắc đơn giản: mỗi vị trí có nút khởi động gắn một biển D20 đang sửa chữa cấm vận hành, gắn ngay trên khung thép cạnh nút. Với tủ MSB, biển gắn giữa cửa tủ ở tầm mắt để ai mở cửa tủ đều thấy trước khi chạm tay vào aptomat tổng. Máy phát điện đặt biển trên vỏ cách âm ngay cạnh bảng điều khiển, chỗ nhân viên trực đứng khi chuyển chế độ tự động sang tay.

Trình tự cách ly thiết bị lớn và vai trò của biển

Doanh nghiệp thường viết trình tự năm bước trong nội quy: thông báo cho các bộ phận liên quan, ngắt nguồn và khoá aptomat, treo thẻ ghi tên người khoá, thử khởi động để xác nhận không còn năng lượng, rồi mới làm việc. Biển D20 thuộc bước thông báo: nó nói cho người ở xa biết máy đang bị cách ly; khoá và thẻ ở bước hai và ba mới ngăn được hành vi đóng điện. Tham chiếu quốc tế là OSHA 29 CFR 1910.147 của Mỹ, quy định thẻ cảnh báo phải ghi rõ nguy hiểm khi thiết bị được cấp năng lượng và nêu rõ thẻ chỉ là cảnh báo, không có tác dụng khoá vật lý. Việt Nam chưa có văn bản bắt buộc riêng về biển trạng thái máy, nên cách áp dụng do nội quy an toàn của từng đơn vị quyết định.

Phân biệt biển trạng thái với thẻ LOTO có khoá

Thẻ LOTO là tấm nhựa nhỏ có lỗ luồn khoá, ghi tên, ngày, lý do, chỉ người treo mới được gỡ. Biển mica nam châm D20 không có khoá, ai cũng gỡ được, nên chỉ làm nhiệm vụ thông báo từ xa và quản lý trực quan. Đơn vị nào mua biển này thay thẻ khoá là dùng sai; đúng cách là cả hai cùng xuất hiện trên thiết bị lớn: thẻ khoá tại aptomat, biển to tại nơi người ta nhìn thấy trước tiên.

Cách lắp và kết hợp

Chọn mặt thép phẳng ở tầm mắt, lau sạch, áp biển và xoay nhẹ cho nam châm bám đều. Ghi danh sách vị trí đặt biển của từng thiết bị vào quy trình cách ly, đánh số biển theo thiết bị để không gắn nhầm. Kiểm tra biển còn đúng chỗ khi giao ca.

Phòng máy phát và phòng điện tổng nên treo tiêu lệnh, nội quy PCCC, lắp đèn exit ở cửa và dán decal chỉ hướng phản quang kẻ lối thao tác trước tủ. Xem nhóm sản phẩm tại đèn exit, sự cố, tiêu lệnh.

Sản phẩm cùng nhóm: Biển tam giác dạ quang 17x17x17x30cm · Biển tam giác dạ quang 17x17x17x30cm in theo yêu cầu · Biển trạng thái thiết bị mica nam châm D10cm · Biển trạng thái thiết bị mica nam châm D15cm.

Câu hỏi thường gặp

Băng tải dài cần mấy biển D20?

Mỗi vị trí có nút khởi động một biển, gắn trên khung thép cạnh nút. Băng tải ba nút cần ba biển cùng nội dung đang sửa chữa cấm vận hành.

Biển to có thay khoá aptomat được không?

Không. Biển chỉ thông báo; ngăn đóng điện phải bằng khoá aptomat và thẻ ghi tên người khoá theo quy trình cách ly. OSHA 1910.147 cũng nêu thẻ cảnh báo không có tác dụng khoá vật lý.

Gắn lên vỏ máy phát cách âm được không?

Được nếu vỏ bằng tôn sơn; thử bằng một nam châm nhỏ trước. Vỏ nhôm hoặc composite phải dùng băng hai mặt hoặc gắn một tấm thép nhỏ làm đế.

In nội dung song ngữ được không?

Được. D20 đủ chỗ cho tiếng Việt cỡ lớn ở trên và tiếng Anh nhỏ hơn ở dưới, phù hợp nhà máy có chuyên gia nước ngoài; gửi nội dung để xưởng in dựng file duyệt.
