Van chống va DN450 ShinYi sơn đỏ (model H600-0450-16-D2R) là bản sơn đỏ của dòng H600: cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá với bản sơn xanh H600-0450-16-D2B — chỉ khác màu sơn phủ. Chọn bản đỏ khi van nằm trong hệ thống cần nhận diện màu PCCC.

Thông số kỹ thuật, lưu lượng tương ứng và so sánh mặt bích theo cấp áp của cỡ DN450 xem tại bản sơn xanh; dưới đây là kích thước và lưu ý lắp đặt.

Kích thước DN450

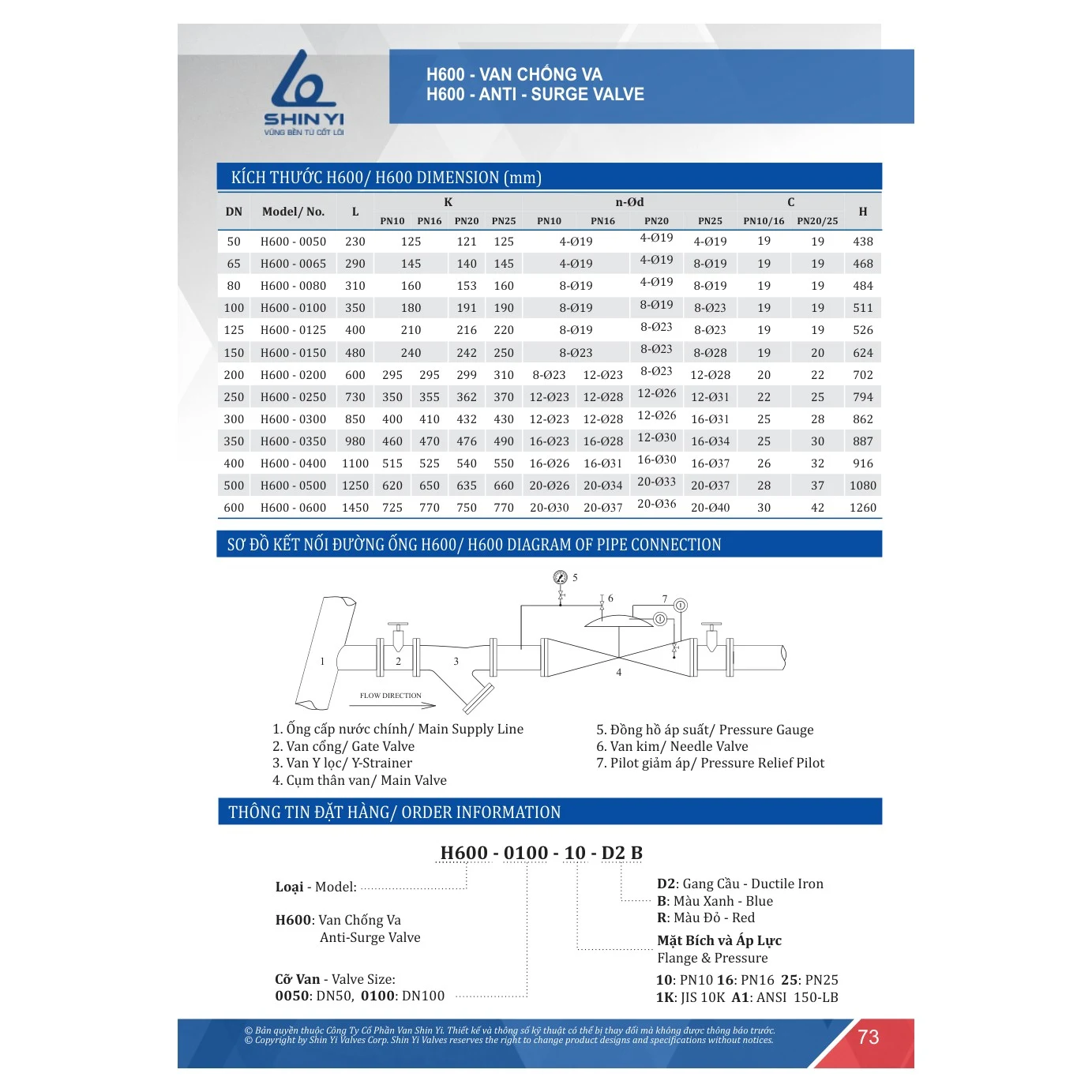

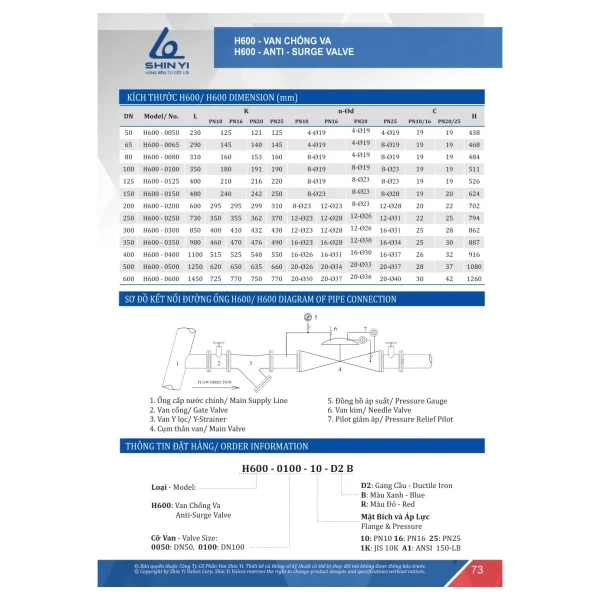

Catalogue SHINYI 2025 in bảng kích thước H600 đến DN400 rồi nhảy sang DN500, không có dòng DN450. Cỡ này có trong bảng giá tổng hợp ShinYi 2026-R3 nên là hàng sản xuất thật; kích thước lắp đặt xác nhận theo bản vẽ hãng khi đặt hàng.

Cỡ liền kề	L (mm)	H (mm)	K PN16 (mm)
DN400	1100	916	525
DN450	theo bản vẽ hãng
DN500	1250	1080	650

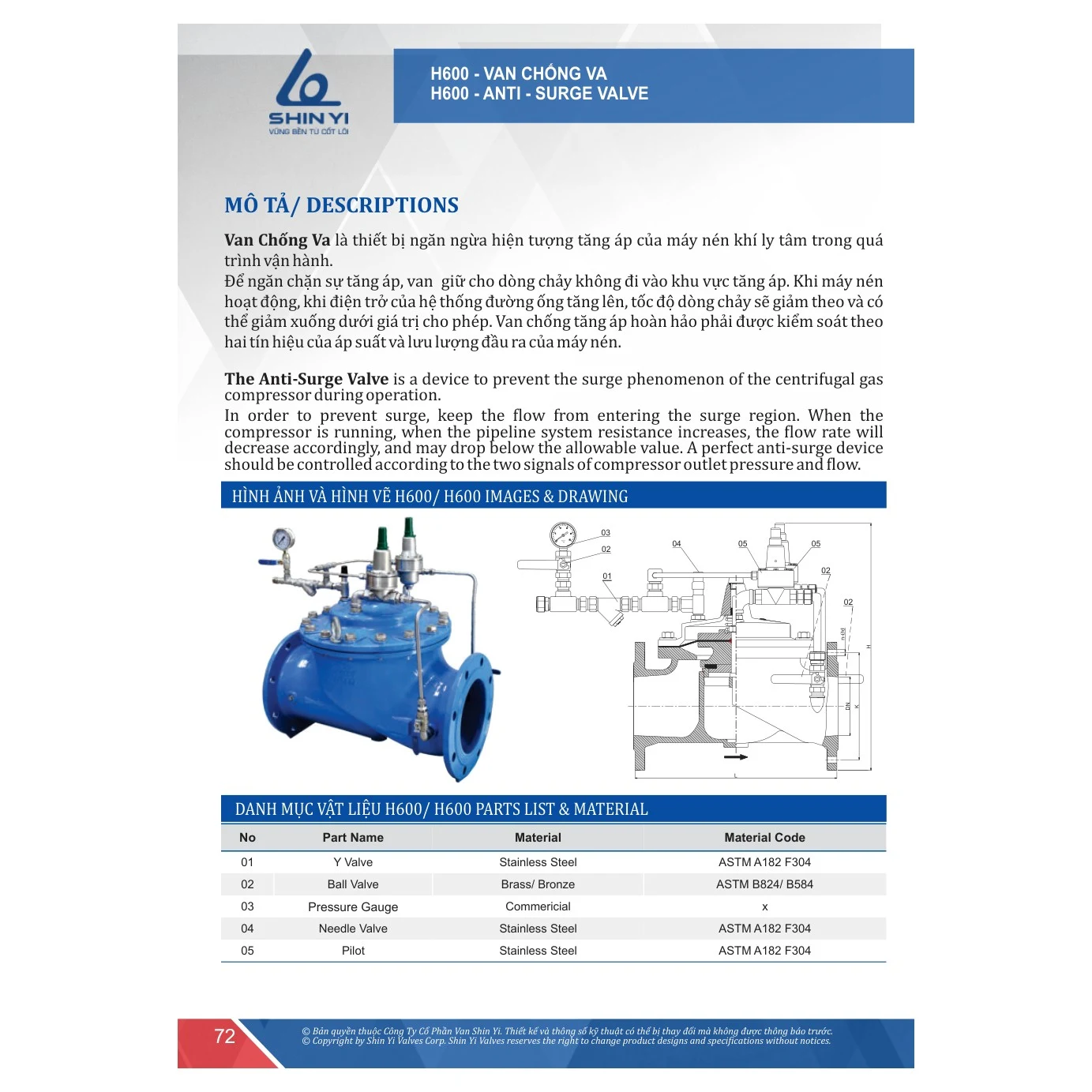

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

Bố trí lắp đặt DN450

Van DN450 chưa có bản vẽ in sẵn trong catalogue — nên xin bản vẽ hãng trước khi đổ bệ đỡ và cắt ống, tránh sai khoảng lắp phải sửa kết cấu.

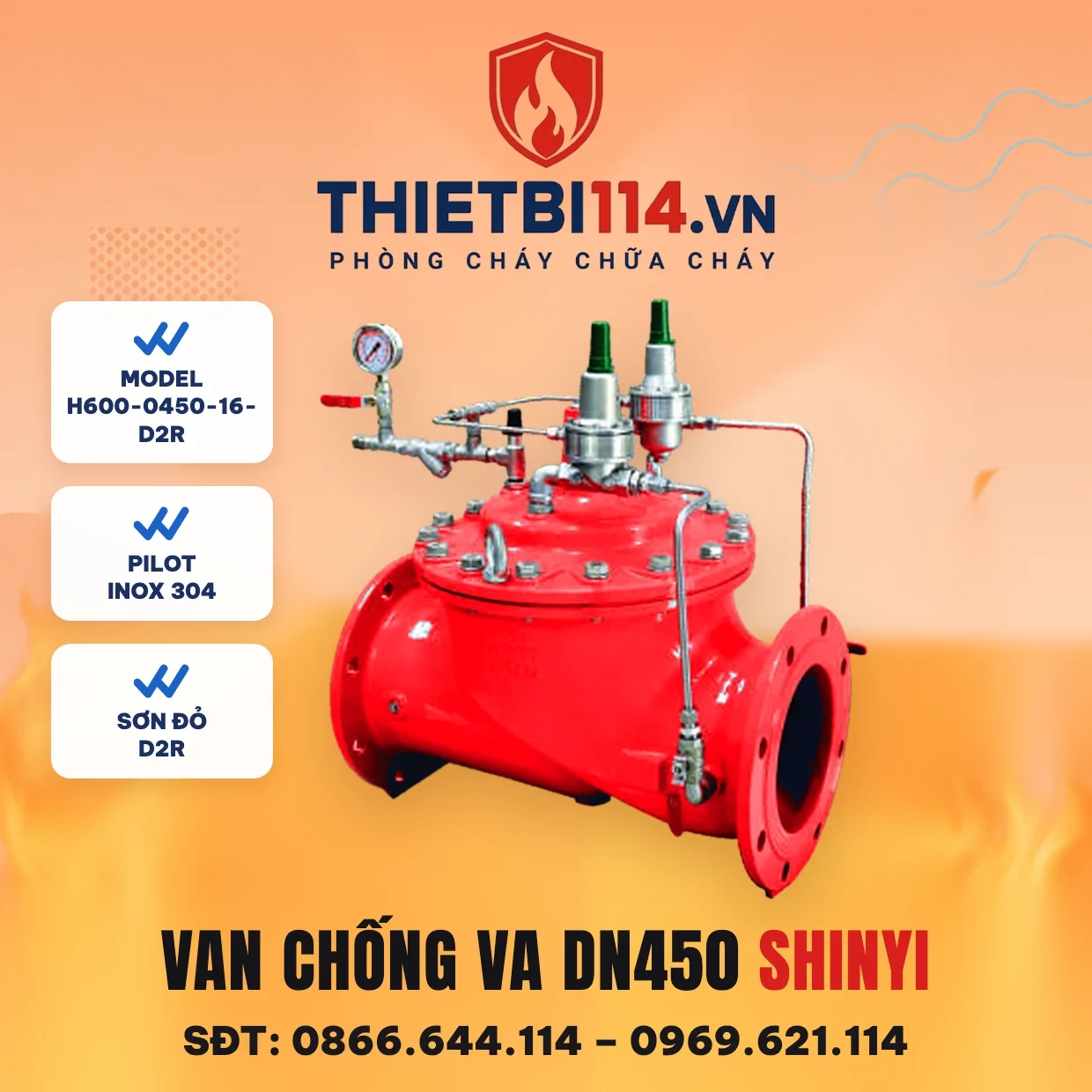

Ảnh bìa bản đỏ là ảnh minh hoạ màu sơn D2R, dựng từ ảnh sản phẩm của hãng.

Đặt hàng van chống va DN450 bản đỏ: thông tin cần chốt

DN450 không có kích thước in sẵn trong catalogue, nên bản vẽ hãng chỉ dùng được ngay khi đơn hàng đủ thông tin từ đầu. Khi gửi yêu cầu cho Thietbi114, nên chuẩn bị:

Thông tin	Vì sao cần
Cấp mặt bích: PN10, PN16, PN25, JIS 10K hoặc ANSI 150LB	Mã trang này là bản PN16. Cấp khác làm đổi tâm lỗ, số lỗ, đường kính lỗ và bề dày bích
Màu sơn	D2R đỏ cho tuyến thuộc hệ PCCC, D2B xanh nếu hồ sơ quy ước cấp nước kỹ thuật
Lưu lượng và áp suất thiết kế của tuyến	Để đối chiếu cỡ van với điều kiện làm việc thực tế
Mặt bằng phòng van	Chiều dài, chiều cao cho phép và hướng đặt cụm pilot
Số lượng, tiến độ cần hàng	Van cỡ lớn làm theo lịch sản xuất của hãng

Trình tự phối hợp trên công trường

• Chốt mã van, nhận bản vẽ hãng cho đúng mã đó.
• Đổ bệ đỡ, gia công đoạn ống và khoan bích theo bản vẽ DN450. Không lấy kích thước nội suy giữa DN400 và DN500 để thi công trước.
• Nhận van, kiểm tra cụm pilot, đồng hồ áp suất và lớp sơn đỏ.
• Lắp van cổng, lọc Y và thân van theo sơ đồ hãng, sau đó súc rửa, xả khí, chỉnh pilot theo hồ sơ.
• Lưu bản vẽ DN450 vào hồ sơ hoàn công. Lần thay thế hoặc sửa chữa sau không phải đo đạc lại từ đầu.

Đọc bản vẽ hãng trước khi thi công

Khi nhận bản vẽ DN450, đối chiếu lần lượt: chiều dài lắp đặt giữa hai mặt bích, chiều cao tính đến đỉnh cụm pilot, tâm lỗ, số lỗ, đường kính lỗ và bề dày bích đúng cấp áp đã đặt, hướng đặt cụm pilot và chiều dòng chảy. Chỉ một con số lệch với bản vẽ mặt bằng cũng nên hỏi lại hãng trước khi đổ bệ.

Câu hỏi thường gặp

DN450 có bản vẽ kích thước không?

Catalogue SHINYI 2025 không in dòng DN450. Thietbi114 gửi bản vẽ hãng khi đặt hàng để thiết kế chốt chiều dài lắp đặt, mặt bích và vị trí cụm pilot.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi, xuất VAT.

Bản sơn đỏ D2R có khác thông số bản sơn xanh không?

Không. D2R và D2B cùng thân gang cầu, cùng kích thước, cùng cụm pilot và cùng giá — chỉ khác màu sơn phủ.

Van chống va DN450 giao trong bao lâu?

Van cỡ DN450 thường là hàng đặt theo dự án. Xin gọi 0866.644.114 để kiểm tra tồn kho và lịch sản xuất của hãng.
