Van chống va DN450 H600-0450-16-D2B – ShinYi

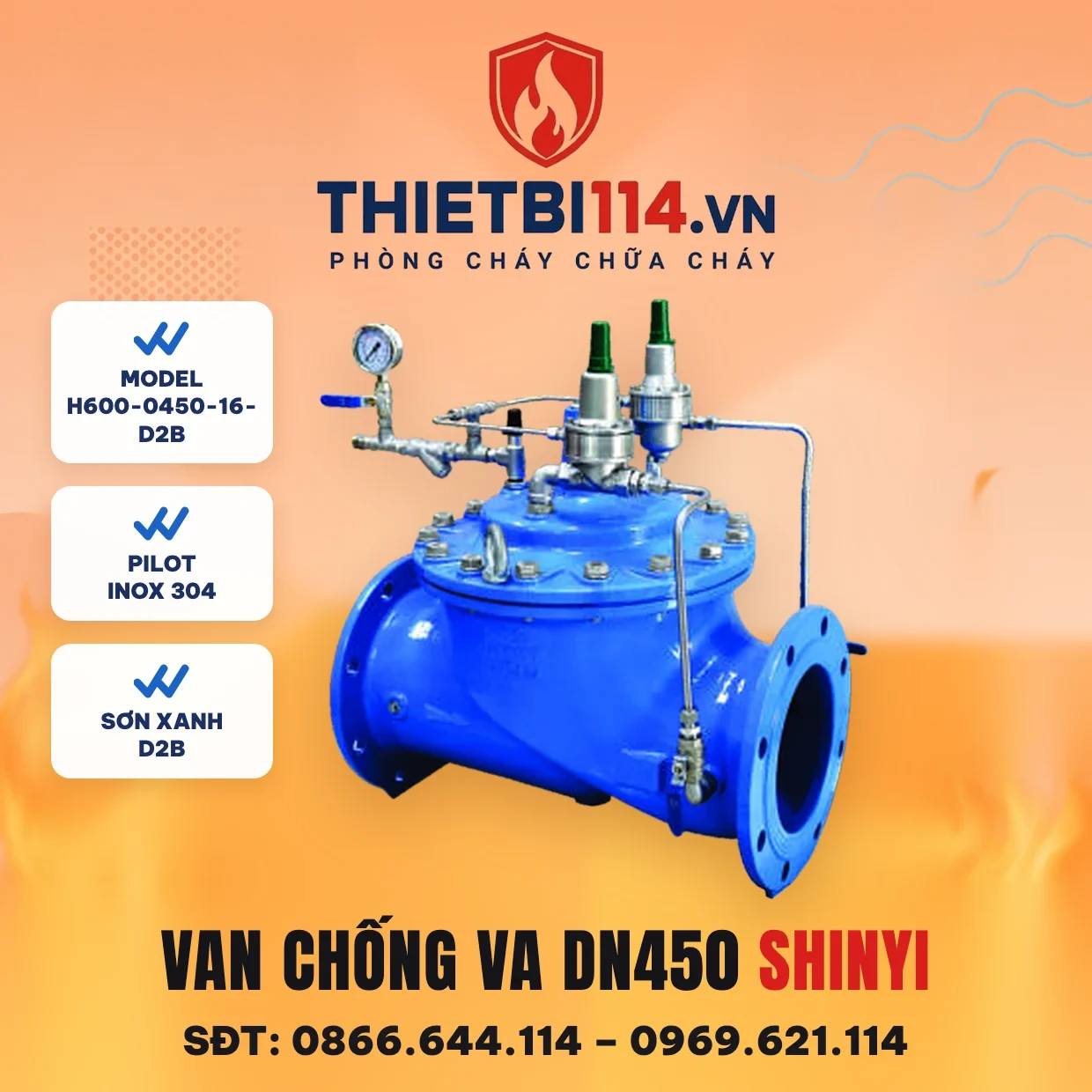

Van chống va DN450 ShinYi sơn xanh (model H600-0450-16-D2B) là van điều khiển thuỷ lực bằng pilot, thân gang cầu sơn xanh, cho đường ống DN450. DN450 là cỡ trung gian ít thông dụng hơn DN400 và DN500, thường xuất hiện khi thiết kế chọn đúng tiết diện theo lưu lượng tính toán thay vì làm tròn lên cỡ lớn — tiết kiệm đáng kể chi phí van, ống và phụ kiện ở cấp giá này.

Thông số H600-0450-16-D2B

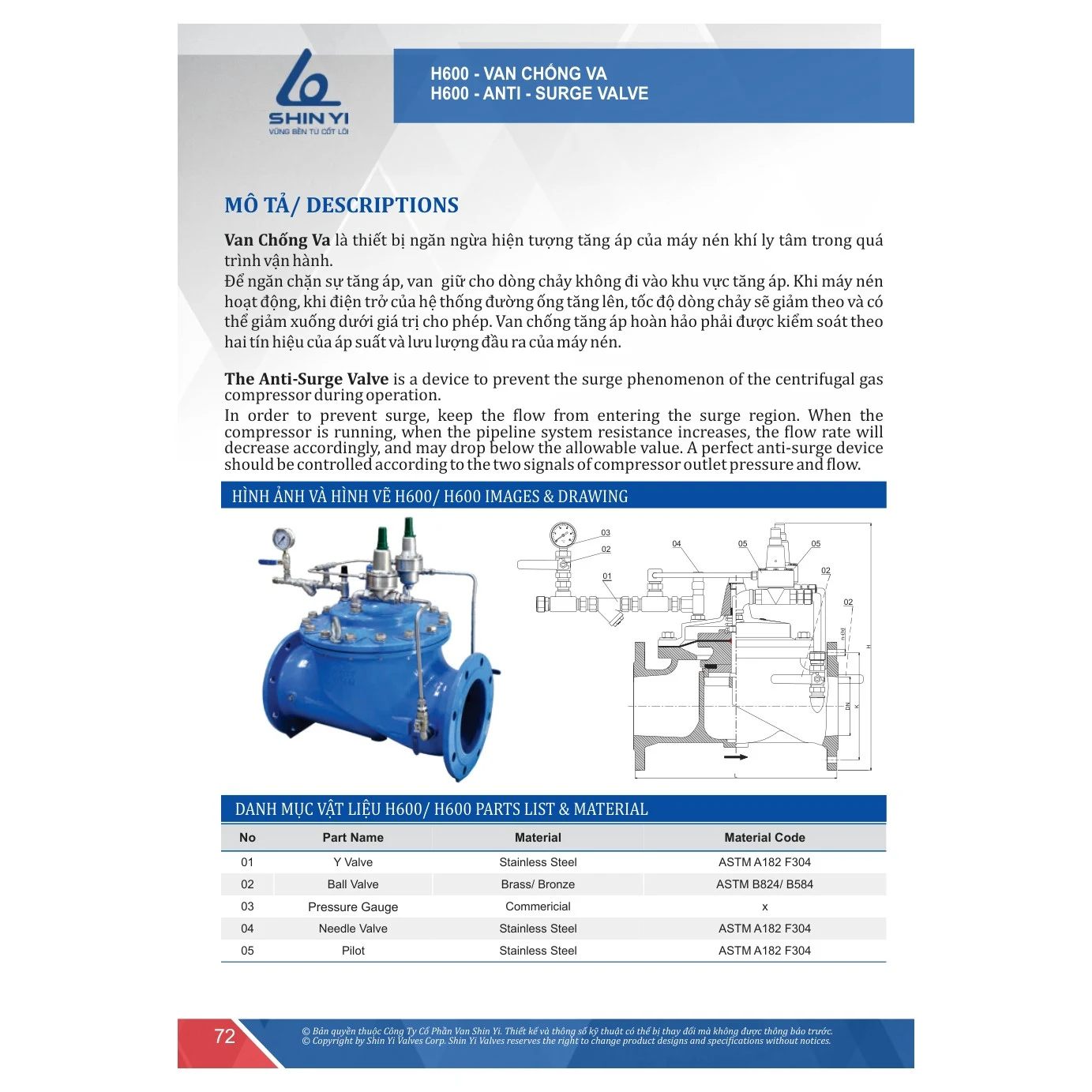

(Theo Catalogue SHINYI 2025, trang 72–73)

Cỡ van	DN450
Thân van · màu sơn	Gang cầu (D2) · xanh (D2B)
Mặt bích	Bản PN16 · hãng làm được PN10, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Cụm điều khiển	Pilot, van kim, lọc Y — inox 304 · van bi đồng · đồng hồ áp suất

Kích thước DN450

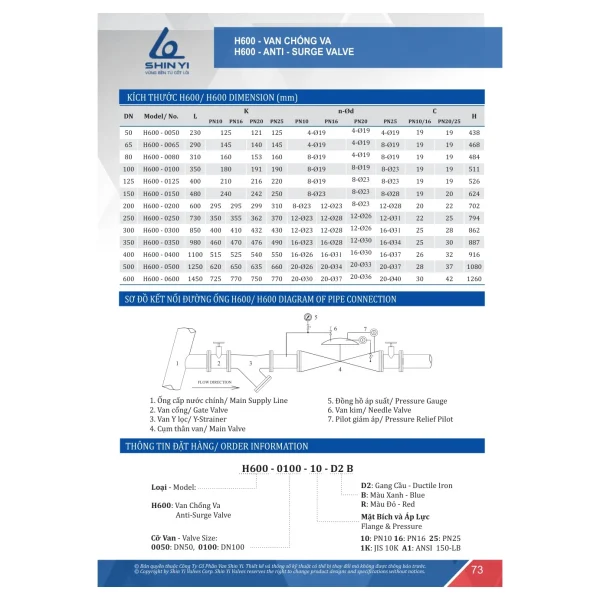

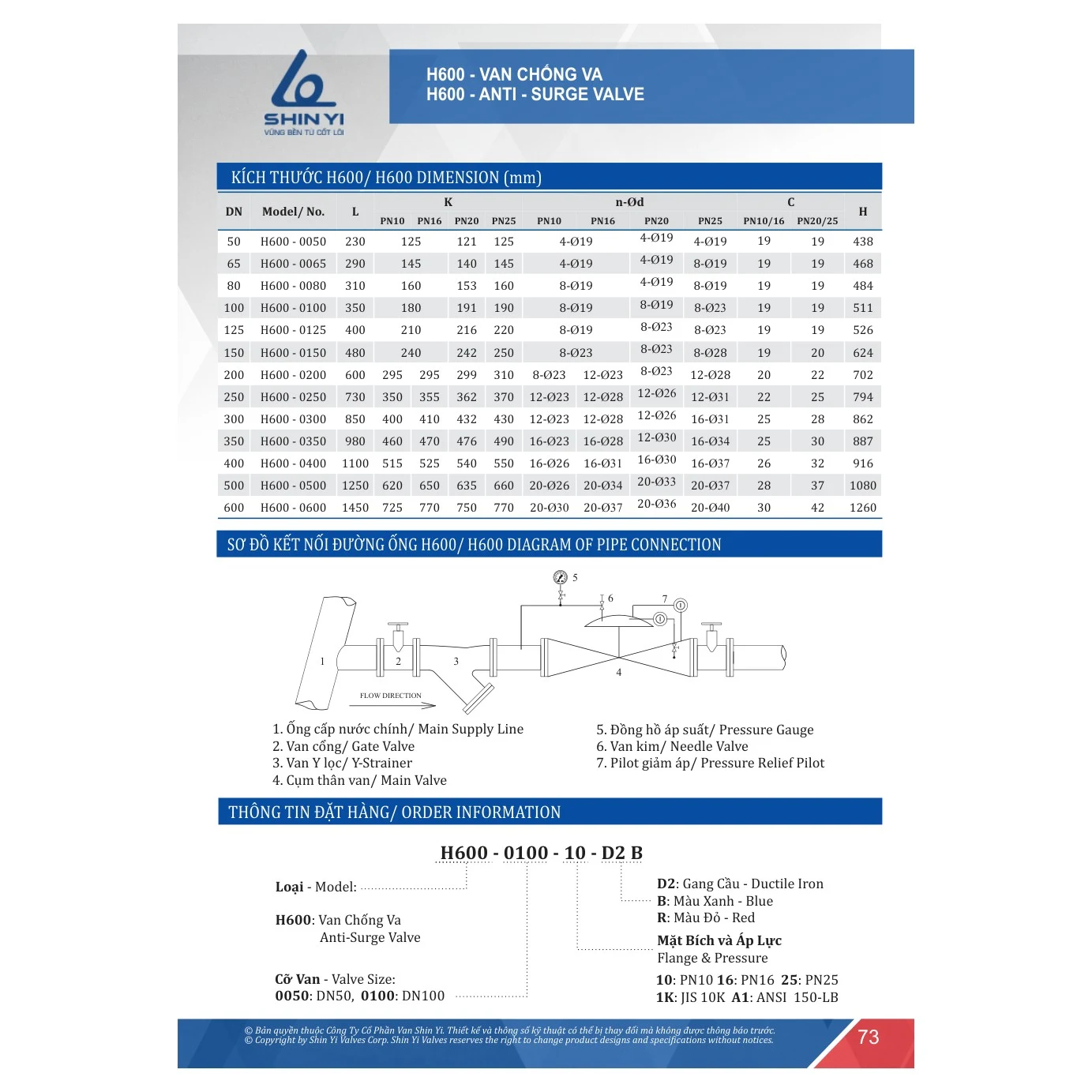

Catalogue SHINYI 2025 in bảng kích thước H600 đến DN400 rồi nhảy sang DN500, không có dòng DN450. Cỡ này có trong bảng giá tổng hợp ShinYi 2026-R3 nên là hàng sản xuất thật; kích thước lắp đặt xác nhận theo bản vẽ hãng khi đặt hàng.

Cỡ liền kề	L (mm)	H (mm)	K PN16 (mm)
DN400	1100	916	525
DN450	theo bản vẽ hãng
DN500	1250	1080	650

Lưu lượng tương ứng ống DN450

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 573	≈ 1.145	≈ 1.718

Tính gần đúng theo đường kính danh nghĩa DN450, chỉ để hình dung cỡ van ứng với lưu lượng — chọn van theo tính toán thuỷ lực của thiết kế.

Vật liệu cụm pilot, sơ đồ lắp đặt 7 bước theo hãng và so sánh H600 với van xả áp H500 xem tại trang van chống va DN350 ShinYi.

So với cỡ liền kề

So với DN400, van DN450 kích thước theo bản vẽ hãng và giá cao hơn khoảng 16% (328.042.500đ so với 283.719.000đ). Lên DN500 giá tăng thêm khoảng 39%. Bảng đầy đủ các cỡ xem tại van chống va DN350 ShinYi.

Cần bản sơn đỏ? Xem H600-0450-16-D2R.

Chọn DN400, DN450 hay DN500 cho cùng một trạm bơm

Khi lưu lượng tính toán rơi vào vùng giữa, ba cỡ này thường được đem ra so. Bảng dưới gom lưu lượng gần đúng theo đường kính danh nghĩa (cùng cách tính trên các trang H600) và giá bản PN16:

Cỡ	1 m/s	2 m/s	3 m/s	Giá
DN400	≈ 452 m³/h	≈ 905 m³/h	≈ 1.357 m³/h	283.719.000đ
DN450 (trang này)	≈ 573 m³/h	≈ 1.145 m³/h	≈ 1.718 m³/h	328.042.500đ
DN500	≈ 707 m³/h	≈ 1.414 m³/h	≈ 2.121 m³/h	454.548.000đ

• Vận tốc trong ống: cùng một lưu lượng, cỡ nhỏ hơn cho vận tốc cao hơn. Vận tốc càng cao thì khi bơm dừng đột ngột, dòng nước bị hãm càng mạnh. Vì vậy không nên ép xuống cỡ nhỏ chỉ để giảm giá van.
• Đồng bộ với tuyến ống: khi van lắp thẳng trên ống DN450, chọn cùng cỡ để khỏi thêm côn thu, côn mở hai đầu. Nếu thiết kế cho phép lệch cỡ, phần côn và khoảng lắp tăng thêm phải thể hiện trên bản vẽ.
• Phụ kiện cùng cỡ: DN450 ít thông dụng hơn nên van cổng, lọc Y, bích và gioăng DN450 cần hỏi hàng sớm. ShinYi có lọc chữ Y DN450 dòng YSTX.
• Kích thước lắp: catalogue 2025 chưa in dòng DN450. Nếu mặt bằng phòng van đã chốt theo DN400 (dài 1.100 mm) hoặc DN500 (dài 1.250 mm), cần có bản vẽ hãng trước khi đổi sang DN450.

Câu hỏi thường gặp

DN450 có bản vẽ kích thước không?

Catalogue SHINYI 2025 không in dòng DN450. Thietbi114 gửi bản vẽ hãng khi đặt hàng để thiết kế chốt chiều dài lắp đặt, mặt bích và vị trí cụm pilot.

Mã H600-0450-16-D2B đọc thế nào?

H600 = van chống va · 0450 = DN450 · 16 = PN16 · D2 = gang cầu · B = sơn xanh.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty Cổ phần Van Shin Yi, xuất VAT theo đơn hàng dự án.

Van chống va DN450 có cần lắp lọc Y trên đường ống không?

Có. Sơ đồ lắp đặt của ShinYi đặt van Y lọc trước cụm thân van H600 để chặn cặn, tránh làm kẹt cụm pilot. Van cổng lắp trước để cô lập khi bảo trì.
