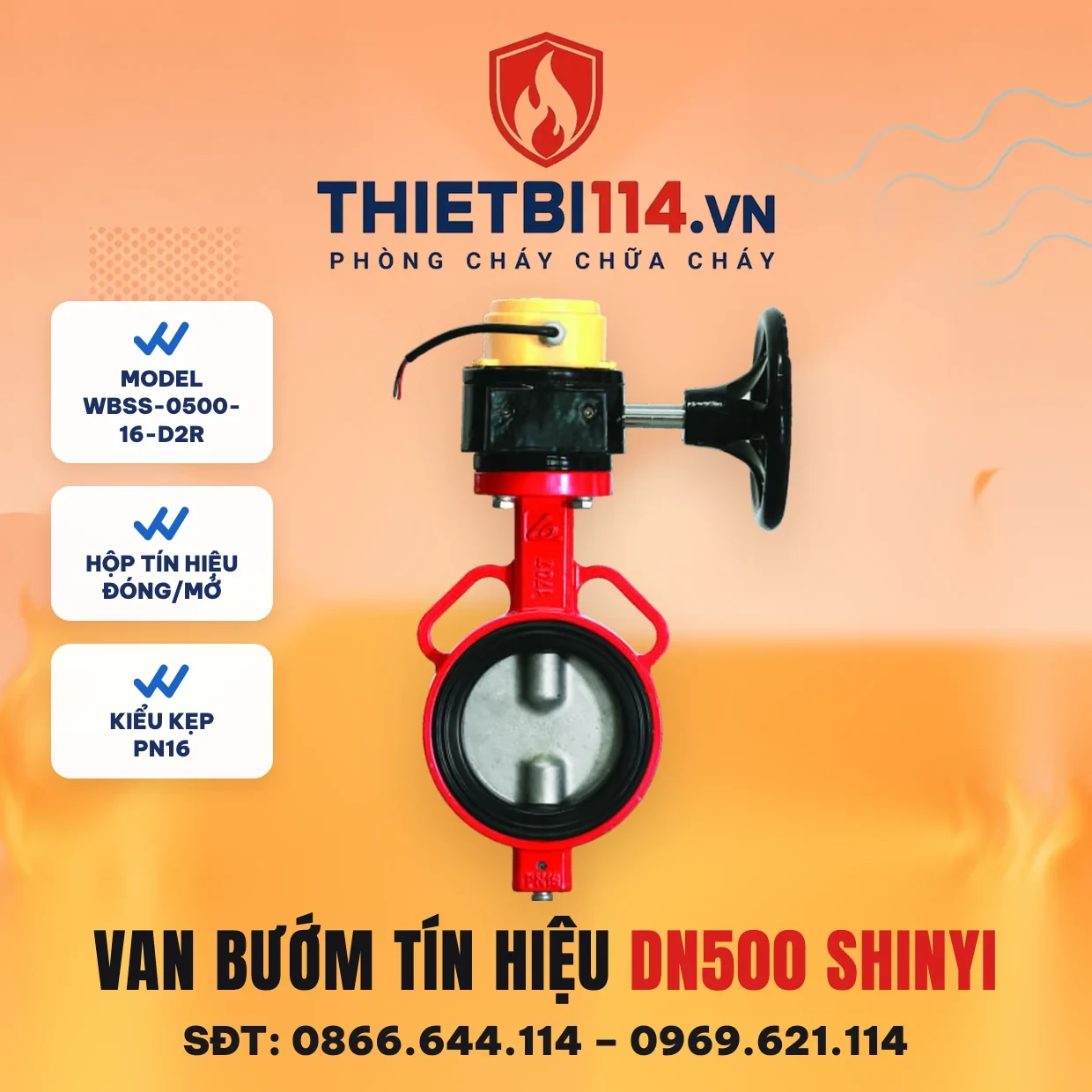

Van bướm tín hiệu DN500 ShinYi — model WBSS-0500-16-D2R là van bướm kiểu kẹp có gắn hộp tín hiệu điện báo trạng thái đóng/mở về phòng điều khiển, dùng cho hệ thống PCCC. Thân gang cầu sơn epoxy đỏ, đĩa inox, vận hành bằng tay quay qua hộp số.

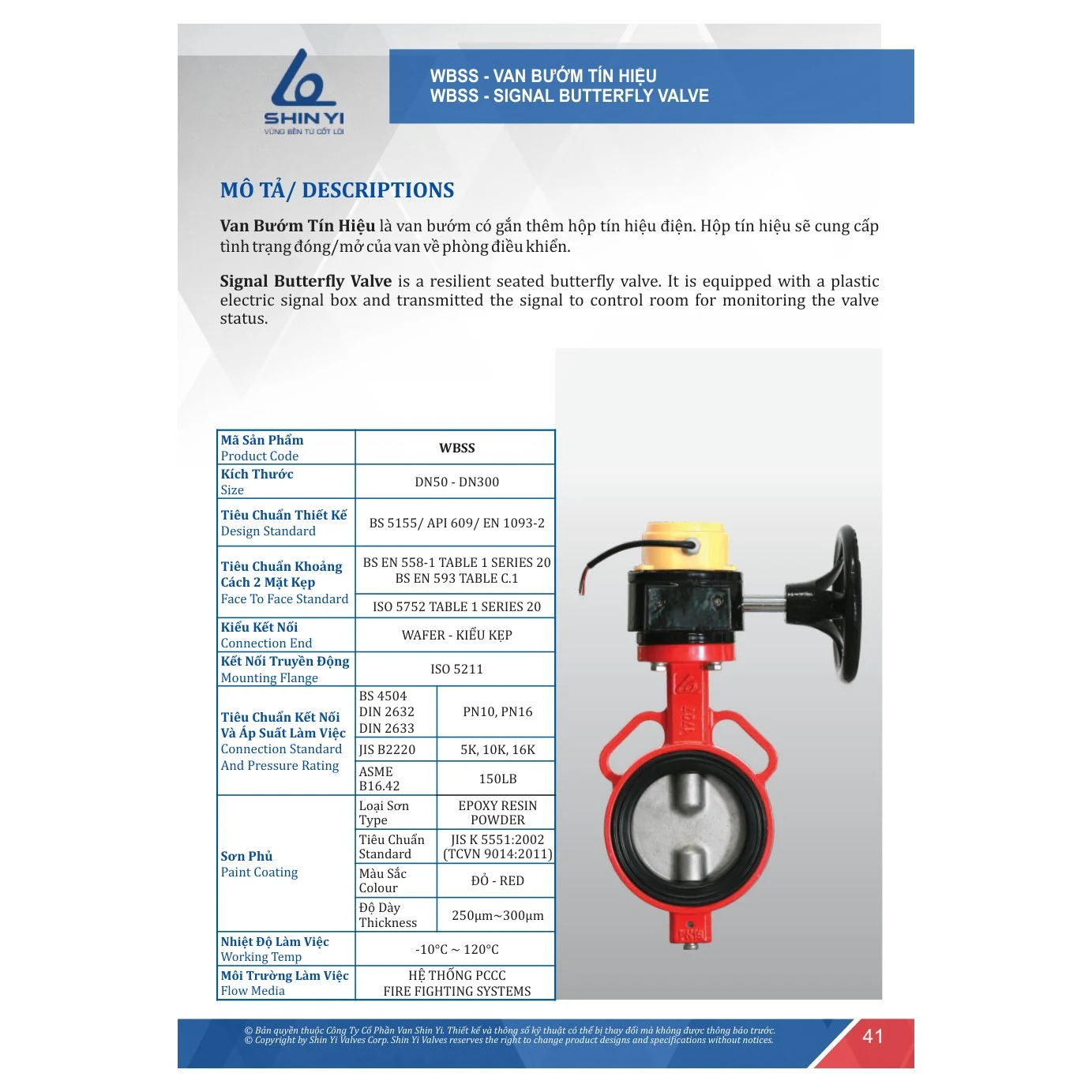

Thông số WBSS-0500-16-D2R

(Theo Catalogue SHINYI 2025, trang 41–42 — dòng WBSS)

Cỡ	DN500 · mặt bích PN16
Kiểu kết nối	Kiểu kẹp (Wafer)
Sơn · nhiệt độ	Epoxy đỏ 250–300 µm · −10°C đến 120°C

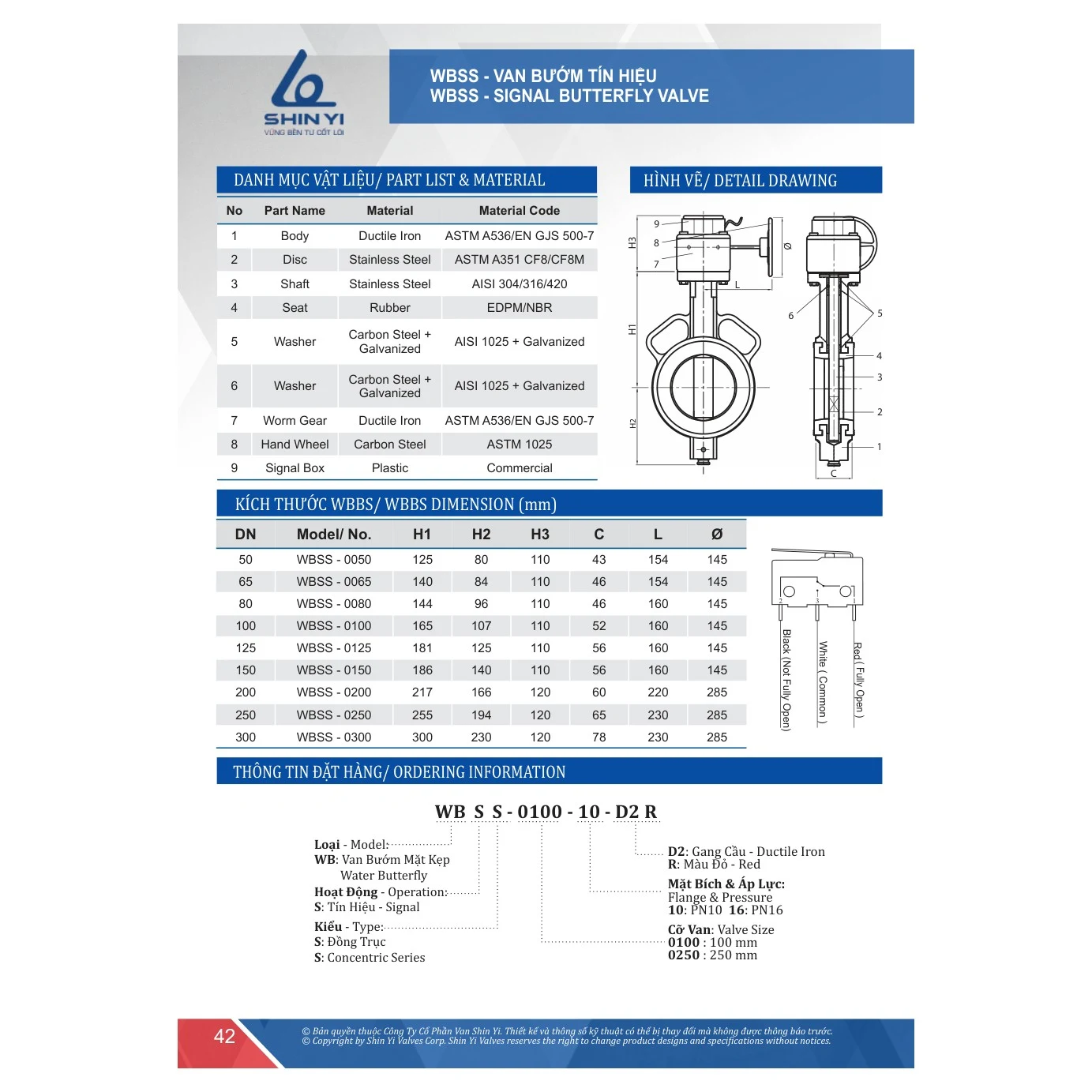

Tiêu chuẩn thiết kế, tiêu chuẩn mặt bích và bảng vật liệu đầy đủ của dòng WBSS xem tại trang van bướm tín hiệu DN450 ShinYi.

Lắp van kiểu kẹp cỡ DN500

WBSS là van kiểu kẹp (wafer): thân van nằm giữa hai mặt bích ống, bu lông xuyên suốt siết cả cụm. Ở DN500 bu lông dài và nặng — chuẩn bị đúng chiều dài theo độ dày thân van cộng hai bích, căn tâm kỹ để đĩa van không cạ thành ống khi mở. Bích đối ứng theo BS 4504 / DIN 2632–2633 PN10–PN16, JIS B2220 5K–16K hoặc ASME B16.42 150LB.

Ống DN500 tải bao nhiêu nước?

Vận tốc	1,5 m/s	2,5 m/s
Lưu lượng (m³/h)	≈ 1.060	≈ 1.767

Tính gần đúng theo đường kính danh nghĩa — chỉ để hình dung cỡ van.

Bố trí van WBSS-0500 trên tuyến ống chính

Hướng đặt hộp số và hộp tín hiệu

• Xoay hộp số về phía lối đi, để tay quay nằm vừa tầm thao tác, không bị dầm, máng cáp hay ống khác che.
• Hộp tín hiệu gắn trên hộp số. Nên hướng đầu vào cáp về phía máng cáp để đường dây ngắn và không vắt ngang tay quay.
• Trên ống nằm ngang có khả năng lắng cặn, nhiều đơn vị thi công đặt trục van nằm ngang để cặn không dồn vào ổ trục phía dưới. Hướng lắp cuối cùng theo bản vẽ thiết kế.
• Tránh đặt van kẹp sát ngay sau cút, tê hoặc miệng đẩy bơm, nơi dòng chảy xoáy tác động không đều lên đĩa van. Khoảng cách cụ thể theo hồ sơ thiết kế.

Gioăng EPDM hay NBR

Bảng vật liệu dòng WBSS ghi gioăng cao su EPDM hoặc NBR. Với hệ chữa cháy dùng nước, EPDM là lựa chọn quen thuộc; NBR thường được cân nhắc khi môi chất có lẫn dầu. Nhiệt độ làm việc công bố của dòng là −10°C đến 120°C. Vì DN500 là hàng dự án, nên ghi rõ loại gioăng ngay khi đặt hàng.

Gioăng là phần làm kín giữa đĩa và thân van. Nếu sau thời gian dài van đóng không còn kín, trước khi kết luận hỏng gioăng nên vệ sinh cặn bám trên mép đĩa và kiểm tra hộp số đã đưa đĩa về hết hành trình đóng hay chưa. Khi kéo cáp vào hộp tín hiệu, chừa một đoạn dây dự phòng để sau này tháo hộp số hoặc hộp tín hiệu mà không phải cắt cáp.

Khi cần tháo van ra khỏi tuyến

Van kẹp dùng bu lông xuyên qua hai bích, nên muốn lấy van DN500 ra phải nới toàn bộ bu lông và tách hai bích ống. Khi thiết kế tuyến, nên để ống hai phía van có giá đỡ độc lập, tách bích được mà không làm võng ống. Lúc tháo và lắp lại, đưa đĩa về vị trí gần đóng để đĩa nằm gọn trong thân, không va vào mép bích.

Câu hỏi thường gặp

Kích thước DN500 lấy ở đâu?

Bảng kích thước WBSS trong catalogue 2025 in đến DN300. Kích thước DN500 (chiều cao, bề dày thân kẹp) Thietbi114 gửi theo bản vẽ hãng khi đặt hàng.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi.

Hộp tín hiệu đấu vào đâu?

Hộp tín hiệu cung cấp trạng thái đóng/mở của van để đưa về phòng điều khiển — thường đấu vào module giám sát của tủ báo cháy hoặc hệ BMS, theo sơ đồ thiết kế.

Van DN500 có dùng cho nước nóng không?

Catalogue ShinYi công bố nhiệt độ làm việc của dòng WBSS từ −10°C đến 120°C; điều kiện cụ thể theo thiết kế hệ thống.
