Van bướm tay gạt lá inox DN100 WBLS-0100-16-D2R – ShinYi

Van bướm tay gạt DN100 ShinYi — model WBLS-0100-16-D2R là van bướm đồng tâm kiểu kẹp (wafer) lắp giữa hai mặt bích, đóng mở bằng tay gạt — xoay 90° là đóng hoặc mở hoàn toàn. Đĩa van bằng inox, vòng đệm cao su đúc liền trong thân; thiết kế đối xứng tâm nên lực vặn nhẹ. Thân gang cầu sơn đỏ, mã -16 ứng với PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước.

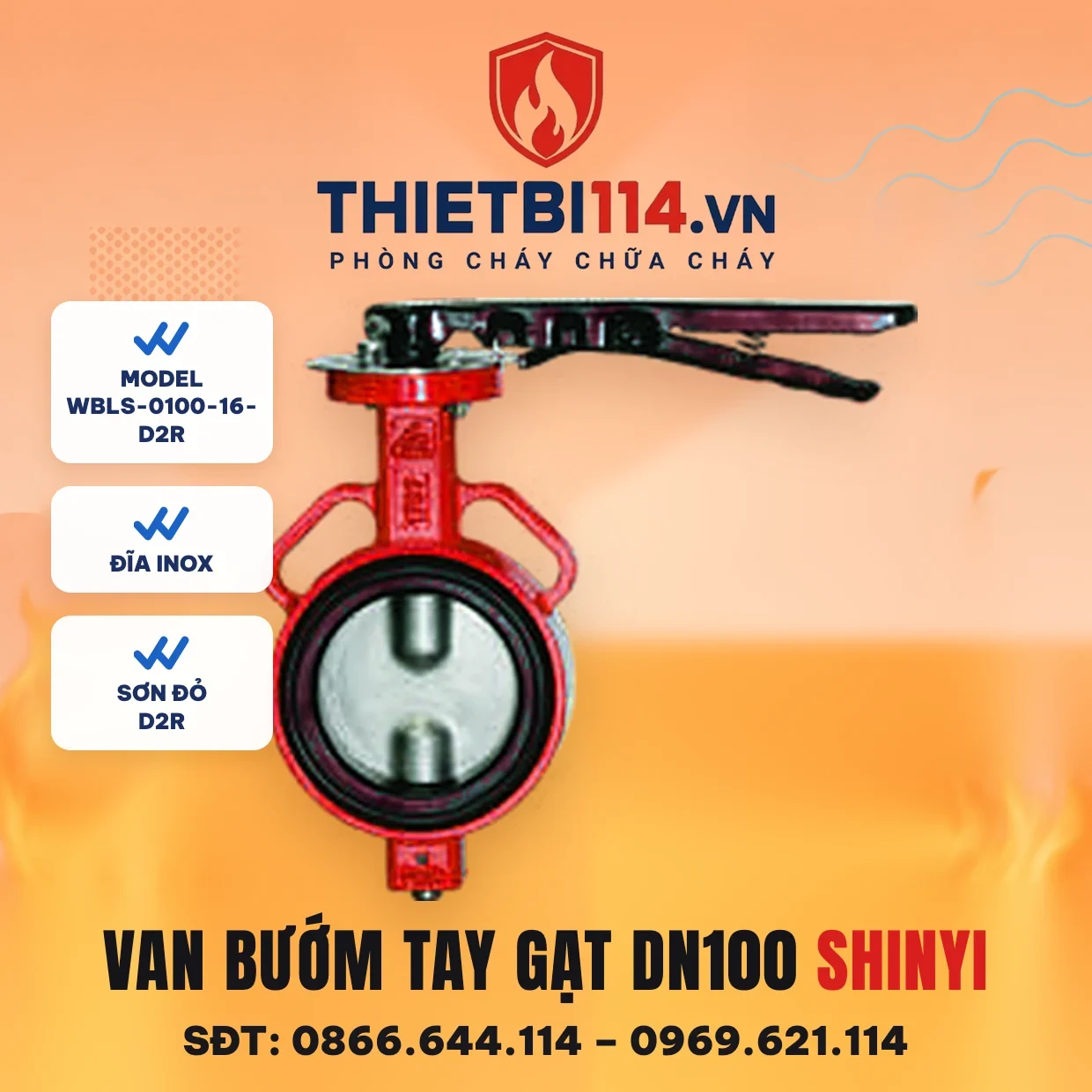

Ảnh bìa minh hoạ màu sơn đỏ: đổi màu từ ảnh sản phẩm trong catalogue ShinYi (catalogue in ảnh bản xanh).

Thông số kỹ thuật WBLS-0100-16-D2R

(Theo Catalogue SHINYI 2025, trang 26–27)

Mã sản phẩm	WBLS-0100-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN100
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Đĩa van	Inox ASTM A351 CF8 / CF8M
Gioăng làm kín	Cao su NBR / EPDM đúc liền thân
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1092-2
Khoảng cách 2 mặt bích	ISO 5752 Table 1 Series 13 / 20 · BS EN 558-1 Table 1 Series 13 / 20 · BS 2080 Table 1 Series 20
Mặt lắp bộ truyền động	ISO 5211
Chuẩn bích đối ứng	BS 4504 · DIN 2632 (PN10, PN16, PN25) · JIS B2220 10K/16K · ASME B16.42 150LB
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước DN100 (mm)

Chiều cao từ tâm ống lên đỉnh H1	165
Chiều cao từ tâm ống xuống đáy H2	107
Chiều cao cụm tay gạt H3	31
Chiều dày thân L (lắp giữa hai bích)	52
Chiều dài tay gạt LO	260

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Inox	ASTM A351 CF8 / CF8M
Trục	Inox	AISI 304 / 316 / 420
Gioăng làm kín (seat)	Cao su	NBR / EPDM
Long đen	Thép mạ kẽm	—
Vòng O-ring	Cao su	NBR / EPDM
Tấm định vị	Inox	AISI 304 / 316 / 420
Tay gạt	Thép carbon	AISI 1025

Cách đọc mã WBLS-0100-16-D2R

• WB — van bướm kiểu kẹp (wafer)
• L — tay gạt (lever)
• S — đồng tâm (center line)
• 0100 — cỡ DN100
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN100

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 28	≈ 57	≈ 85

Tính gần đúng theo đường kính danh nghĩa DN100 để hình dung cỡ van — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

WBLS khác WBGS thế nào?

Cùng cỡ DN100, van bướm tay gạt WBLS và van bướm tay quay WBGS có cùng thân kẹp dày 52 mm, cùng chiều cao H1 165 mm; khác ở bộ phận vận hành. Giá bán lẻ trên web: WBLS 1.995.000đ, WBGS 2.654.000đ.

Các cỡ WBLS sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN80	46	1.434.000đ
DN100 ← trang này	52	1.995.000đ
DN125	56	2.670.000đ

Sơn xanh hay sơn đỏ?

Hai bản WBLS-0100-16-D2B (xanh) và WBLS-0100-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 1.995.000đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: WBLS-0100-16-D2B.

Câu hỏi thường gặp

Van bướm kẹp WBLS DN100 dùng với bích nào?

Thân kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên. Catalogue ghi dòng van dùng với bích BS 4504 / DIN 2632 PN10, PN16, PN25, JIS 10K/16K và ANSI 150LB; mã -16 đặt theo PN16.

Van bướm tay gạt dùng tới cỡ nào?

Bảng kích thước tay gạt WBLS trong catalogue in từ DN50 đến DN150; cỡ lớn hơn dùng bản tay quay hộp số WBGS để giảm lực thao tác.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng WBLS làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van bướm tay gạt DN100 ShinYi bao nhiêu?

Giá bán lẻ trên web là 1.995.000đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.

Xem thêm van bướm đang bán tại Thietbi114.
