Van bướm tín hiệu DN450 WBSS-0450-16-D2R – ShinYi

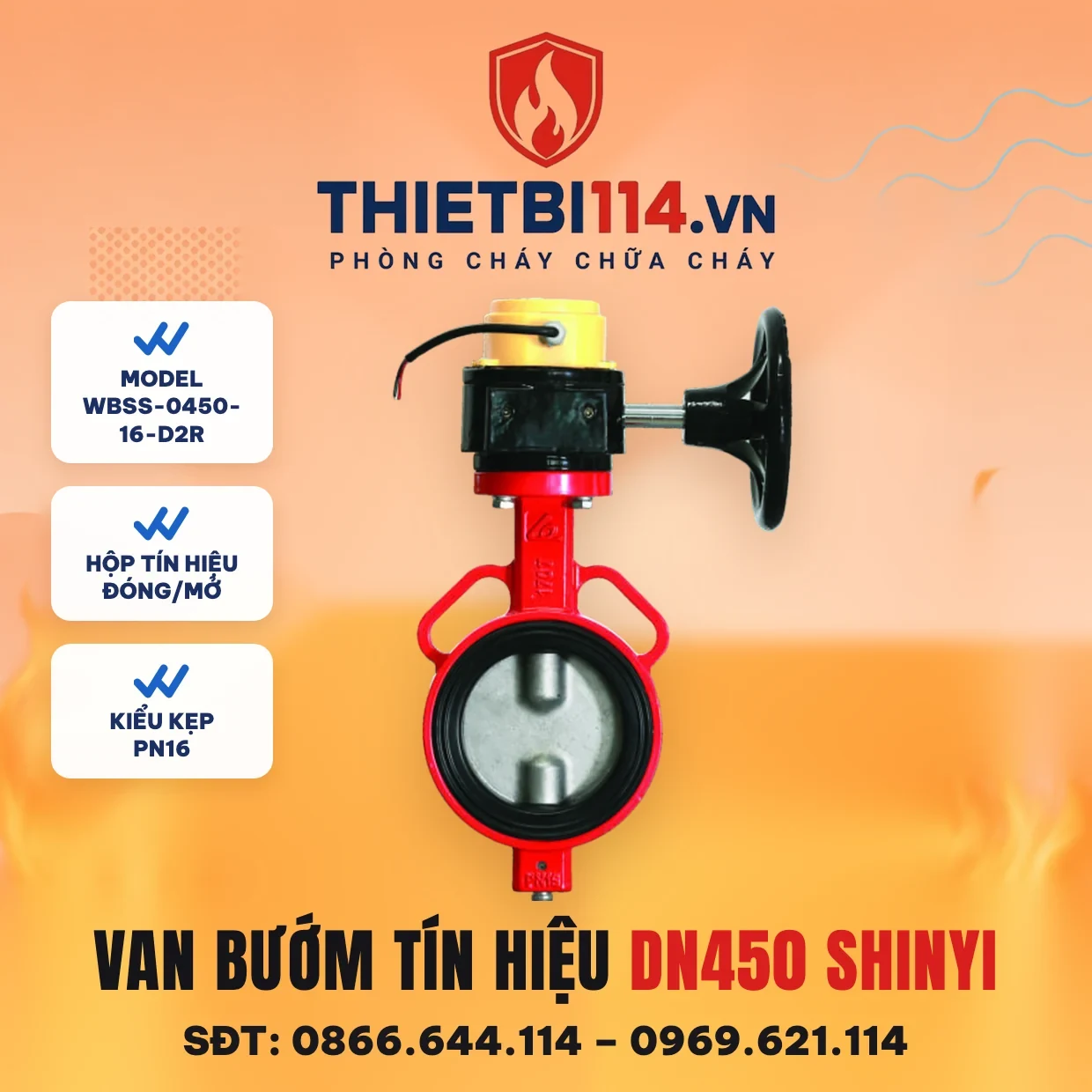

Van bướm tín hiệu DN450 ShinYi — model WBSS-0450-16-D2R là van bướm kiểu kẹp có gắn hộp tín hiệu điện báo trạng thái đóng/mở về phòng điều khiển, dùng cho hệ thống PCCC. Thân gang cầu sơn epoxy đỏ, đĩa inox, vận hành bằng tay quay qua hộp số.

Thông số WBSS-0450-16-D2R

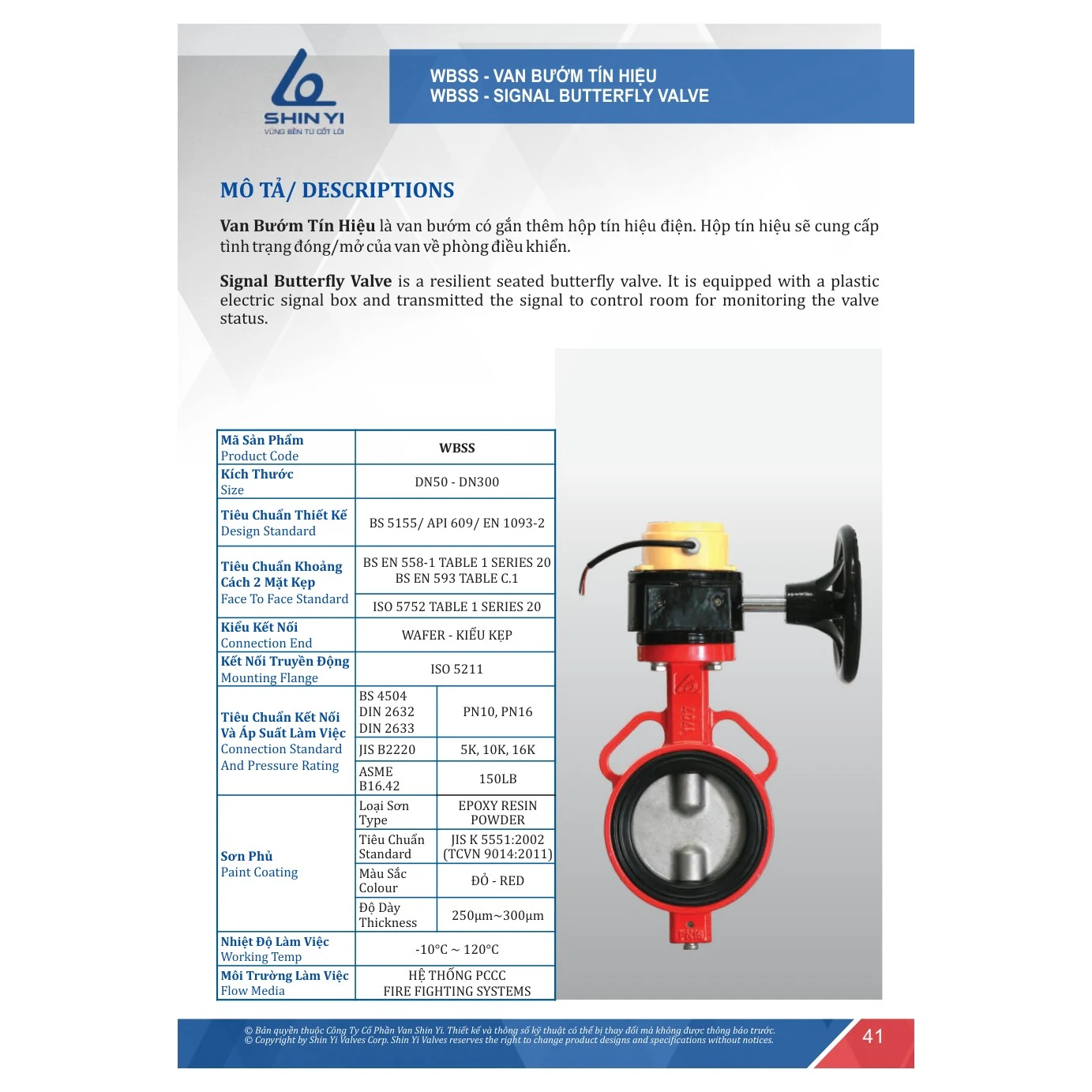

(Theo Catalogue SHINYI 2025, trang 41–42 — dòng WBSS)

Cỡ	DN450 · mặt bích PN16
Kiểu kết nối	Kiểu kẹp (Wafer)
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1093-2
Khoảng cách hai mặt	BS EN 593 Table C.1 · BS EN 558-1 Series 20 · ISO 5752 Series 20
Mặt bích bộ truyền động	ISO 5211
Kết nối, áp suất	BS 4504 / DIN 2632 / 2633 PN10, PN16 · JIS B2220 5K, 10K, 16K · ASME B16.42 150LB
Sơn phủ	Epoxy tĩnh điện · JIS K 5551:2002 (TCVN 9014:2011) · đỏ · 250–300 µm
Nhiệt độ làm việc	−10°C đến 120°C

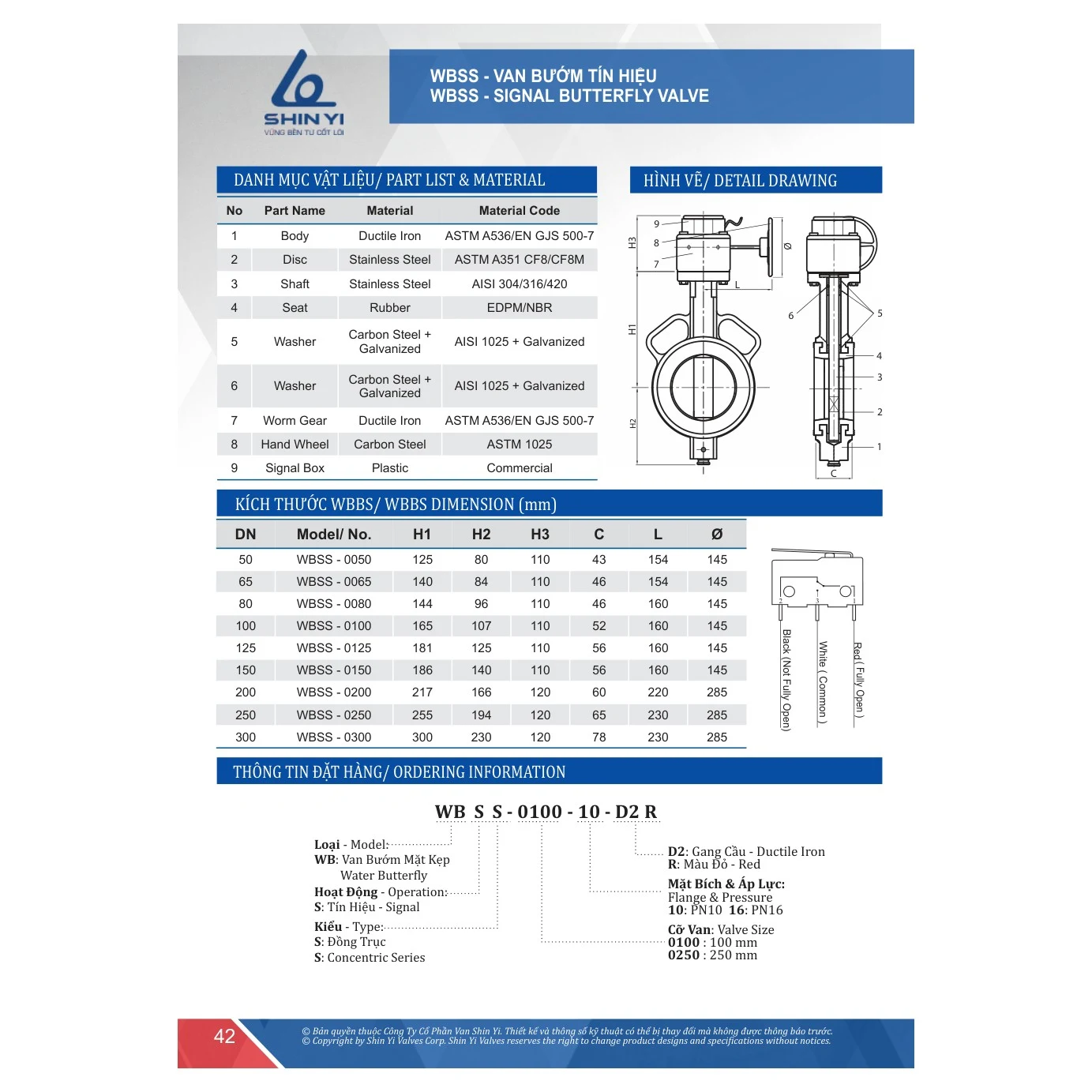

Vật liệu

Bộ phận	Vật liệu	Mã
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Thép không gỉ	ASTM A351 CF8 / CF8M
Trục	Thép không gỉ	AISI 304 / 316 / 420
Gioăng	Cao su	EPDM / NBR
Hộp số	Gang cầu	ASTM A536
Tay quay	Thép carbon	ASTM 1025
Hộp tín hiệu	Nhựa	Thương mại

Vì sao cần hộp tín hiệu trên van DN450?

Van bướm trên ống chính DN450 thường cô lập cả một nhánh lớn của hệ chữa cháy. Nếu van bị khoá (bảo trì xong quên mở), cả khu vực phía sau mất nước chữa cháy mà không ai biết. Hộp tín hiệu gửi trạng thái đóng/mở về phòng điều khiển để phát hiện ngay.

Ống DN450 tải bao nhiêu nước?

Vận tốc	1,5 m/s	2,5 m/s
Lưu lượng (m³/h)	≈ 859	≈ 1.431

Tính gần đúng theo đường kính danh nghĩa — chỉ để hình dung cỡ van.

Các cỡ WBSS lớn

Cỡ	Giá
DN450 ← trang này	49.450.000đ
DN500	61.487.500đ
DN600	102.771.500đ

Kiểm tra hộp tín hiệu WBSS-0450 khi nghiệm thu và định kỳ

Hộp tín hiệu chỉ có giá trị khi trạng thái báo về trùng với trạng thái thật của van. Van DN450 thường cô lập cả một nhánh lớn, nên việc thử cần làm có trình tự, không chỉ nhìn đèn trên hộp.

Khi nghiệm thu

• Bố trí hai người: một người quay tay quay tại van, một người theo dõi tủ báo cháy hoặc màn hình BMS.
• Quay van từ mở hoàn toàn về hướng đóng. Ghi nhận thời điểm tủ nhận tín hiệu thay đổi trạng thái và kiểm tra đúng tên, đúng vị trí đã khai báo cho van này.
• Mở lại hoàn toàn, xác nhận tủ trở về trạng thái bình thường.
• Kiểm tra đường cáp vào hộp: có ống luồn bảo vệ, đầu vào cáp bịt kín, dây không bị kéo căng hay cọ vào tay quay khi thao tác.

Trong vận hành

• Trước khi đóng van để bảo trì, báo phòng điều khiển để tín hiệu không bị xử lý như sự cố; báo lại khi đã mở.
• Chỉ kết thúc công việc bảo trì khi tủ đã nhận trạng thái mở. Đây là cách đơn giản để tránh tình huống quên mở van sau sửa chữa.
• Kiểm tra vỏ hộp tín hiệu bằng nhựa không nứt, nắp đậy kín, tránh va đập khi thao tác quanh van.
• Quay van qua một chu trình đóng mở theo lịch bảo trì của hệ thống để hộp số không bị kẹt do ít vận hành.

Câu hỏi thường gặp

Hộp tín hiệu đấu vào đâu?

Hộp tín hiệu cung cấp trạng thái đóng/mở của van để đưa về phòng điều khiển — thường đấu vào module giám sát của tủ báo cháy hoặc hệ BMS, theo sơ đồ của thiết kế.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi.

Van WBSS dùng cho hệ thống nào?

Theo catalogue ShinYi, dòng WBSS dùng cho hệ thống PCCC, nhiệt độ làm việc từ −10°C đến 120°C.

Van DN450 vận hành bằng gì?

Van vận hành bằng tay quay qua hộp số; hộp tín hiệu gắn trên hộp số báo trạng thái đóng/mở.

Xem thêm danh mục van bướm.

ShinYi là hàng dự án — gọi 0866.644.114 hoặc nhắn Zalo để nhận báo giá theo số lượng và lịch giao. — Đội kỹ thuật PCCC Thietbi114
