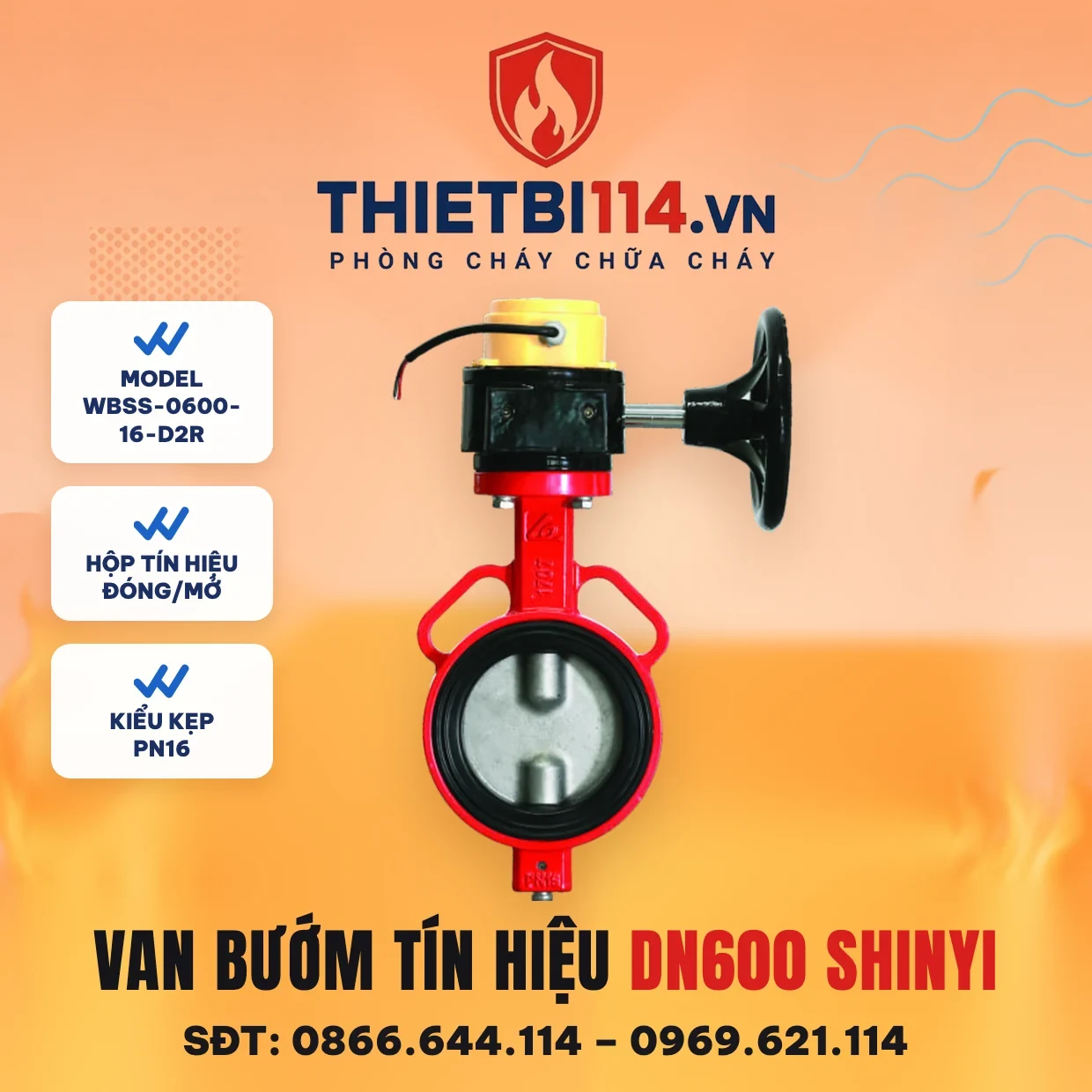

Van bướm tín hiệu DN600 ShinYi — model WBSS-0600-16-D2R là van bướm kiểu kẹp có gắn hộp tín hiệu điện báo trạng thái đóng/mở về phòng điều khiển, dùng cho hệ thống PCCC. Thân gang cầu sơn epoxy đỏ, đĩa inox, vận hành bằng tay quay qua hộp số.

Thông số WBSS-0600-16-D2R

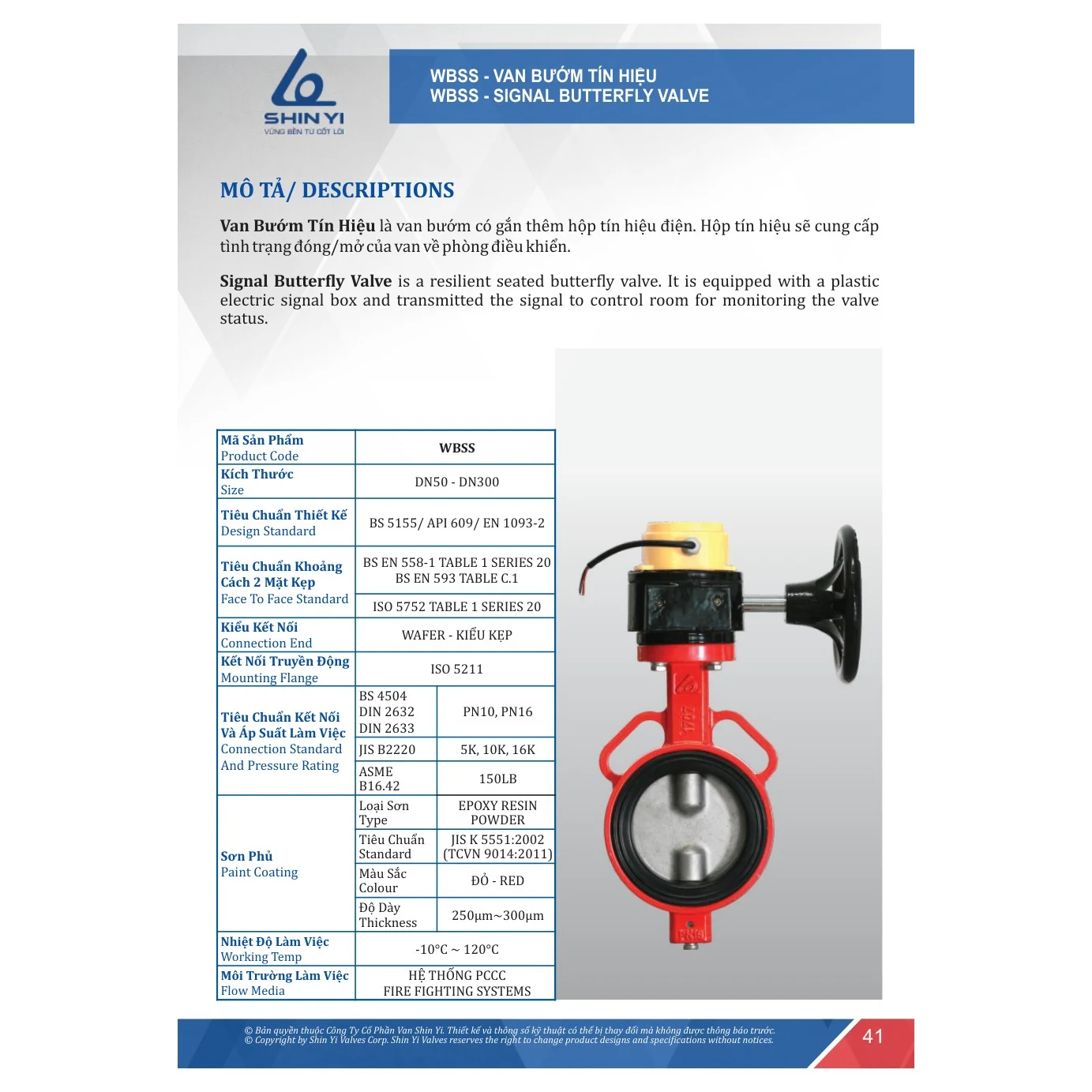

(Theo Catalogue SHINYI 2025, trang 41–42 — dòng WBSS)

Cỡ	DN600 · mặt bích PN16
Kiểu kết nối	Kiểu kẹp (Wafer)
Sơn · nhiệt độ	Epoxy đỏ 250–300 µm · −10°C đến 120°C

Tiêu chuẩn thiết kế, tiêu chuẩn mặt bích và bảng vật liệu đầy đủ của dòng WBSS xem tại trang van bướm tín hiệu DN450 ShinYi.

DN600: cỡ lớn nhất của WBSS

Theo bảng giá tổng hợp ShinYi 2026-R3, van bướm tín hiệu WBSS có từ DN50 đến DN600. Ở cỡ lớn nhất, việc vận hành bằng tay quay qua hộp số giúp đóng mở từ từ — tránh đóng quá nhanh gây xung áp trên đường ống lớn.

Ống DN600 tải bao nhiêu nước?

Vận tốc	1,5 m/s	2,5 m/s
Lưu lượng (m³/h)	≈ 1.527	≈ 2.545

Tính gần đúng theo đường kính danh nghĩa — chỉ để hình dung cỡ van.

DN600: van bướm tín hiệu hay van cổng cho vị trí cô lập

Ở cỡ DN600, hai lựa chọn hay được so sánh là van bướm tín hiệu kiểu kẹp WBSS-0600-16-D2R và van cổng ty chìm tay quay DN600 GVHX-0600-16-D2R cùng hãng, cùng màu đỏ.

Tiêu chí	Van bướm WBSS-0600	Van cổng ty chìm GVHX-0600
Chiều dài chiếm trên tuyến	Ngắn, thân kẹp giữa hai bích ống	Dài hơn, thân mặt bích
Giám sát trạng thái	Có sẵn hộp tín hiệu đóng/mở	Kiểm tra thiết bị giám sát theo yêu cầu thiết kế
Trong lòng van khi mở	Đĩa van nằm giữa dòng chảy	Cửa van rút khỏi dòng chảy
Thao tác	Tay quay qua hộp số	Tay quay, nhiều vòng hơn cho một hành trình
Kiểu nối	Kiểu kẹp (bản mặt bích là dòng FBGS)	Mặt bích
Giá	102.771.500đ	112.967.500đ

Không có lựa chọn đúng cho mọi vị trí; loại van ở từng điểm do hồ sơ thiết kế quy định. Khi phòng van hẹp và cần đưa trạng thái đóng/mở về tủ báo cháy, van bướm tín hiệu thường thuận hơn. Khi cần lòng van thông hoàn toàn lúc mở, thiết kế có thể chọn van cổng.

Đỡ và thao tác van DN600 kiểu kẹp

• Hộp số và tay quay dồn tải về một phía thân van. Giá đỡ ống hai bên van cần chắc để cụm van không làm xoắn hay võng tuyến.
• Bu lông xuyên siết đều theo thứ tự chéo, chia nhiều vòng, để gioăng ép đều quanh chu vi lớn của DN600.
• Trước khi cho tuyến lên áp, quay thử một chu trình đóng và mở hoàn toàn, xác nhận đĩa không chạm thành ống và hộp tín hiệu đổi trạng thái đúng.

Câu hỏi thường gặp

Van DN600 có bản mặt bích không?

Dòng WBSS là kiểu kẹp. ShinYi có dòng van bướm mặt bích riêng (FBGS) trong bảng giá — nếu thiết kế yêu cầu mặt bích, xin gọi để tư vấn mã tương ứng.

Có CO/CQ, VAT không?

Có. Hàng chính hãng Công ty CP Van Shin Yi.

Hộp tín hiệu đấu vào đâu?

Hộp tín hiệu cung cấp trạng thái đóng/mở của van để đưa về phòng điều khiển — thường đấu vào module giám sát của tủ báo cháy hoặc hệ BMS.

Vì sao nên đóng mở van DN600 từ từ?

Đóng nhanh một van cỡ lớn trên đường ống đầy nước dễ gây xung áp. Tay quay qua hộp số giúp thao tác đóng mở từ từ, giảm rủi ro này.

Đĩa và trục van làm bằng gì?

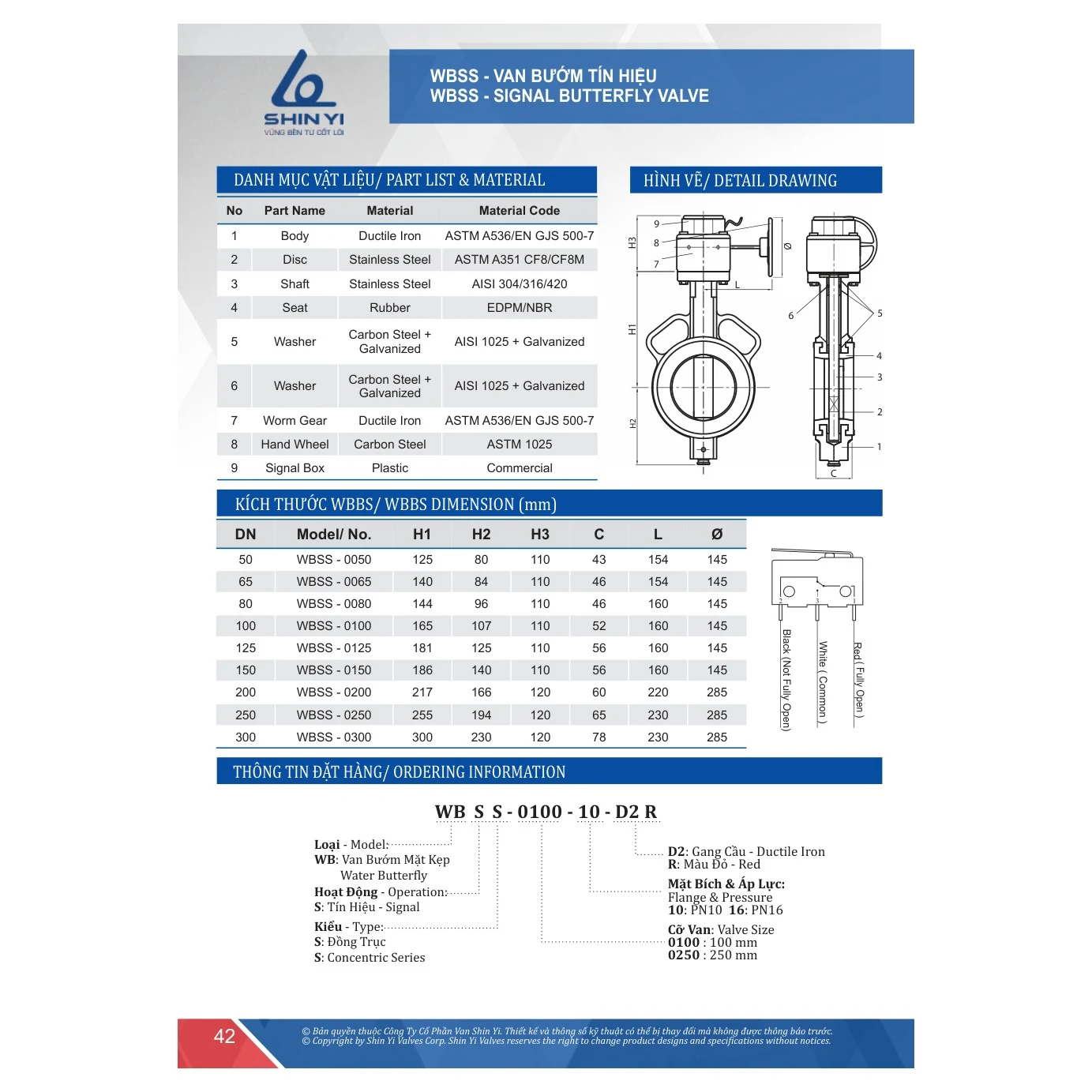

Theo bảng vật liệu dòng WBSS: đĩa van thép không gỉ ASTM A351 CF8/CF8M, trục thép không gỉ AISI 304/316/420, gioăng EPDM hoặc NBR.
