Van bướm động cơ điện DN50 WEOM2-0050-16-D2R – ShinYi

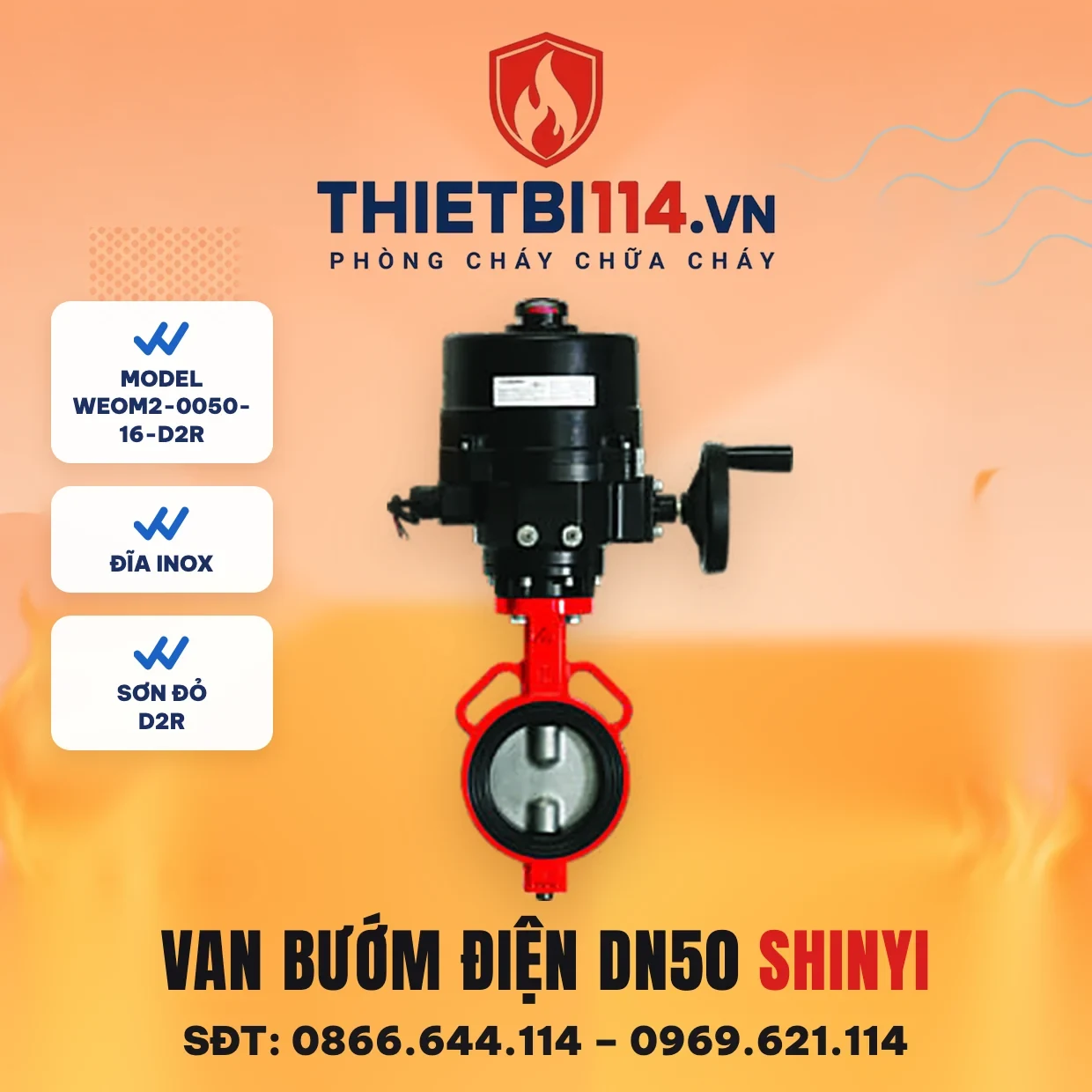

Van bướm động cơ điện DN50 ShinYi — model WEOM2-0050-16-D2R là van bướm đồng tâm kiểu kẹp (wafer) đóng mở bằng bộ truyền động điện, điều khiển từ tủ điện tại phòng điều khiển hoặc qua module điều khiển từ xa. Đĩa van bằng inox, vòng đệm cao su đúc liền trong thân; thiết kế đối xứng tâm nên lực vặn nhẹ. Thân gang cầu sơn đỏ, mã -16 ứng với PN16. Bản sơn đỏ thường dùng cho hệ thống chữa cháy bằng nước.

Thông số kỹ thuật WEOM2-0050-16-D2R

(Theo Catalogue SHINYI 2025, trang 35–37)

Mã sản phẩm	WEOM2-0050-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN50
Áp lực	PN16 (mã -16) · hãng có PN10, PN16, PN25, JIS 10K, ANSI 150LB theo mã đặt hàng
Thân van	Gang cầu ASTM A536 / EN GJS 500-7
Đĩa van	Inox ASTM A351 CF8 / CF8M
Gioăng làm kín	Cao su NBR / EPDM đúc liền thân
Tiêu chuẩn thiết kế	BS 5155 · API 609 · EN 1093-2
Khoảng cách 2 mặt bích	BS 2080 Table 1 Series 13 · BS EN 558-1 Table 1 Series 13 / 20 · ISO 5752 Table 1 Series 13 / 20
Mặt lắp bộ truyền động	ISO 5211
Chuẩn bích đối ứng	ISO 7005-2 · BS 4504 (PN10, PN16, PN25) · DIN 2632/3 · JIS B2220 10K/16K/20K · ASME B16.42 150LB
Sơn phủ	Epoxy dạng bột, dày 250–300 µm, theo JIS K 5551:2002 (TCVN 9014:2011) · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống nước

Kích thước DN50 (mm)

Chiều cao H1 · H2 (từ tâm ống)	125 · 80
Chiều dày thân L	43
Kích thước bộ truyền động A · B · E	237 · 233 · 171
Tâm lỗ bích K (PN10 / PN16)	125 / 125
Số lỗ – đường kính lỗ (PN10 / PN16)	4-Ø19 / 4-Ø19
Bộ truyền động theo catalogue	EFMB — công suất 10 W, mô-men xoắn tối đa 80 N·m

Mã trên web ghi WEOM2; bảng kích thước catalogue ghép cỡ DN50 với bộ truyền động EFMB. Khi đặt hàng, xác nhận mã động cơ và điện áp (AC 220V, AC 380V 3 pha hoặc DC 24V) với hãng.

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Thân van	Gang cầu	ASTM A536 / EN GJS 500-7
Đĩa van	Inox	ASTM A351 CF8 / CF8M
Gioăng làm kín (seat)	Cao su	NBR / EPDM
Trục	Inox	AISI 304 / 316 / 420
Bu lông · long đen	Thép carbon mạ kẽm	AISI 1025

Các bộ truyền động điện trong catalogue

Model	Công suất	Mô-men xoắn tối đa
EFMB	10 W	80 N·m
EOM2	40 W	100 N·m
EOM3	40 W	200 N·m
EOM4	90 W	400 N·m
EOM5	90 W	600 N·m
EOM6	90 W	800 N·m
EOM7	120 W	1000 N·m
EOM8	120 W	1700 N·m
EOM9	200 W	2300 N·m
EOM10	200 W	3500 N·m
EOM11	200 W	5000 N·m

(Catalogue trang 36)

Cách đọc mã WEOM2-0050-16-D2R

• W — kiểu kẹp (wafer)
• EOM2 — mã bộ truyền động điện
• 0050 — cỡ DN50
• 16 — áp lực PN16 (10 = PN10, 25 = PN25, 1K = JIS 10K, A1 = ANSI 150LB)
• D2 — gang cầu · R — sơn đỏ

Lưu lượng tương ứng ống DN50

Vận tốc nước trong ống	1 m/s	2 m/s	3 m/s
Lưu lượng (m³/h)	≈ 7	≈ 14	≈ 21

Tính gần đúng theo đường kính danh nghĩa DN50 để hình dung cỡ van — chọn theo tính toán thuỷ lực của hồ sơ thiết kế.

WEOM2 khác WBGS thế nào?

Cùng cỡ DN50, van bướm động cơ điện WEOM2 và van bướm tay quay WBGS có cùng thân kẹp dày 43 mm, cùng chiều cao H1 125 mm; khác ở bộ phận vận hành. Giá bán lẻ trên web: WEOM2 11.251.500đ, WBGS 1.716.000đ.

Các cỡ WEOM2 sơn đỏ liền kề

Cỡ	L (mm)	Giá bán lẻ
DN50 ← trang này	43	11.251.500đ
DN65	46	11.439.000đ

Sơn xanh hay sơn đỏ?

Hai bản WEOM2-0050-16-D2B (xanh) và WEOM2-0050-16-D2R (đỏ) cùng kích thước, cùng vật liệu và cùng giá 11.251.500đ. Màu sơn chỉ để nhận diện tuyến ống: đỏ cho hệ chữa cháy, xanh cho cấp nước. Xem bản sơn xanh: WEOM2-0050-16-D2B.

Câu hỏi thường gặp

Van bướm kẹp WEOM2 DN50 dùng với bích nào?

Thân kẹp giữa hai mặt bích của đường ống bằng bu lông xuyên. Catalogue ghi dòng van dùng với bích BS 4504 / DIN 2632 PN10, PN16, PN25, JIS 10K/16K và ANSI 150LB; mã -16 đặt theo PN16.

Van bướm động cơ điện dùng điện áp nào?

Catalogue liệt kê bộ truyền động chạy AC 220V, AC 380V 3 pha và DC 24V tuỳ model; một số trang ghi ‘loại 220V’. Báo điện áp tủ điều khiển khi đặt hàng.

Làm việc ở nhiệt độ và môi chất nào?

Theo catalogue ShinYi 2025, dòng WEOM2 làm việc từ −10 °C đến 120 °C, dùng cho hệ thống nước.

Giá van bướm động cơ điện DN50 ShinYi bao nhiêu?

Giá bán lẻ trên web là 11.251.500đ, bản sơn xanh và sơn đỏ cùng giá. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
