Trụ cấp nước PCCC có đế FHDF-0100-16-D2R ShinYi

Trụ cấp nước PCCC có đế DN100 FHDF-0100-16-D2R – ShinYi

16.297.500₫

Trụ nước chữa cháy nổi có đế DN100 — lắp ngoài trời trên tuyến cấp nước chữa cháy khu dân cư/nhà xưởng, họng chờ khớp chuẩn vòi PCCC, model FHDF-0100-16-D2R, hãng ShinYi. Chọn đúng DN100 và thông số theo hồ sơ thiết kế. Giao 64 tỉnh, xuất VAT.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ

Mô tả
Đánh giá (0)

Trụ cấp nước PCCC có đế DN100 ShinYi — model FHDF-0100-16-D2R (fire hydrant, kiểu F — trụ có co 90° ở chân) lắp dọc đường phố hoặc trong khuôn viên công trình để lực lượng chữa cháy lấy nước. Thân gang cầu, sơn epoxy cả trong lẫn ngoài, chống tia cực tím, không phai màu và gỉ sét theo thời gian.

Thông số kỹ thuật FHDF-0100-16-D2R

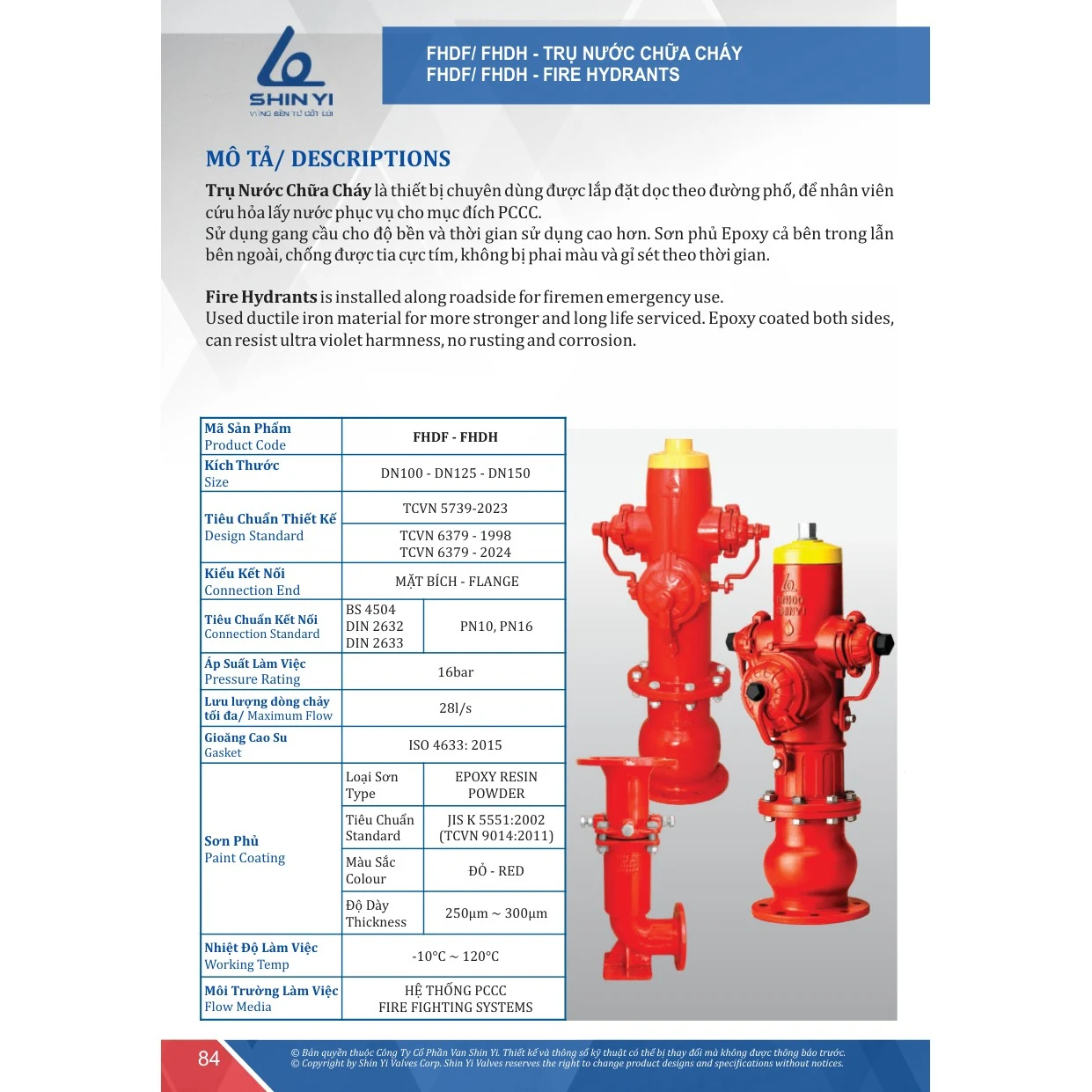

(Theo Catalogue SHINYI 2025, trang 84, 86–87)

Mã sản phẩm	FHDF-0100-16-D2R
Nhà sản xuất	Công ty Cổ phần Van Shin Yi — KCN Sông Mây, Đồng Nai
Cỡ	DN100
Tiêu chuẩn thiết kế	TCVN 5739-2023 · TCVN 6379-1998 · TCVN 6379-2024
Kiểu kết nối	Mặt bích BS 4504 · DIN 2632 · DIN 2633 (PN10, PN16)
Áp suất làm việc	16 bar
Lưu lượng dòng chảy tối đa	28 l/s
Gioăng cao su	ISO 4633:2015
Sơn phủ	Epoxy dạng bột, JIS K 5551:2002 (TCVN 9014:2011), dày 250–300 µm · màu đỏ
Nhiệt độ làm việc	−10 °C ~ 120 °C
Môi chất	Hệ thống PCCC
Họng	2 họng nhỏ ĐRN-65 / ĐRN-80 · 1 họng lớn ĐRN-125

Kích thước DN100 (mm)

Đường kính bích D	220
Tâm lỗ bích K	180
n-Ød	8-Ø19
L	182
Chiều cao H	1500–1682
H1	270
H2	350
H3	700
d1 (ĐRN-65 / ĐRN-80)	57 / 69
d2 (ĐRN-125)	110

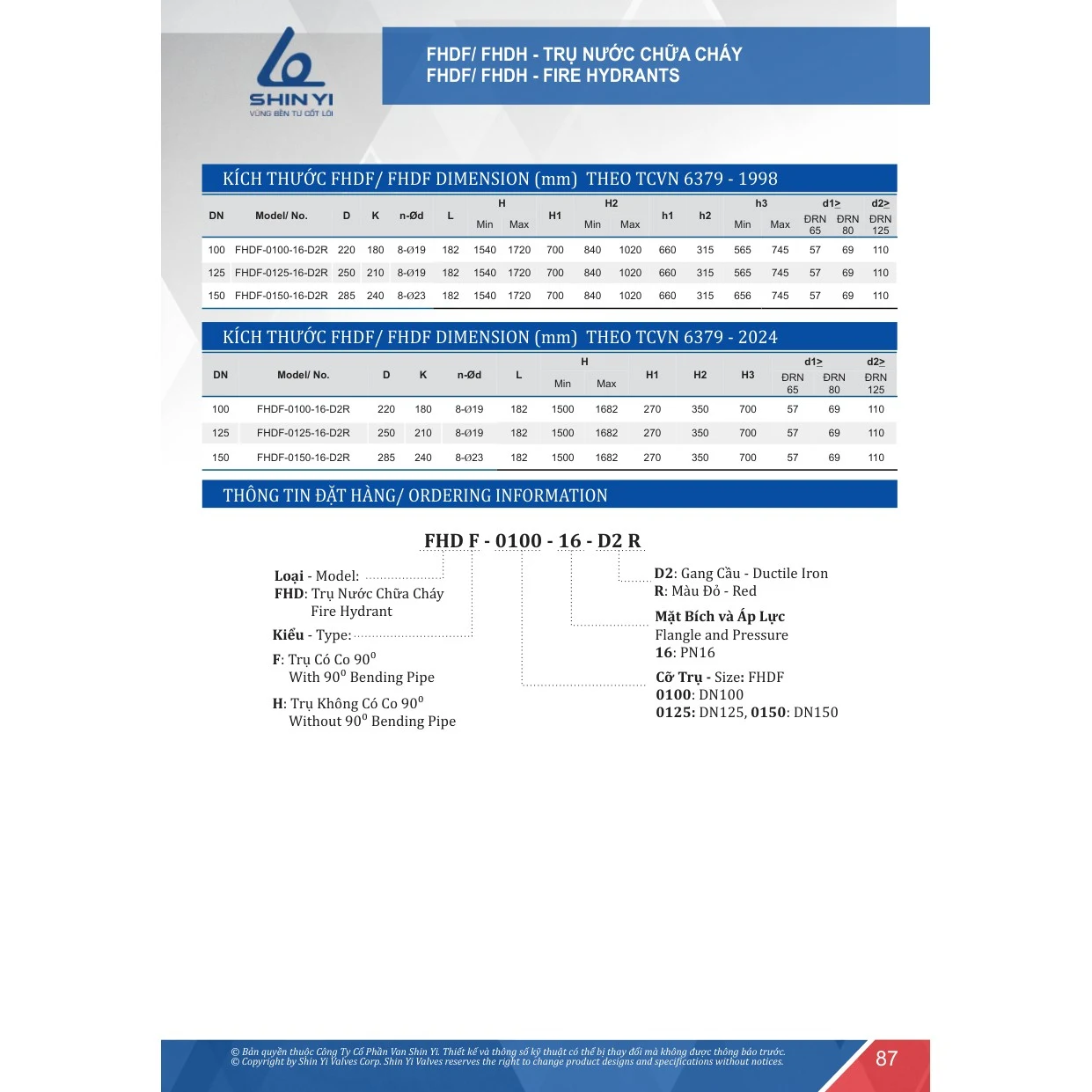

Bảng theo TCVN 6379-2024, catalogue trang 87. Catalogue cũng in bảng theo TCVN 6379-1998 (H 1540–1720 mm).

Vật liệu các bộ phận

Bộ phận	Vật liệu	Mã vật liệu
Co đế, kiềng bầu trụ, bầu trụ, thân trụ trên	Gang cầu	ASTM A536 / EN GJS 500-7
Lá van trụ	Gang cầu + EPDM70	ASTM A536 + EPDM70
Ty trụ dài, bu lông, đai ốc, tem	Inox 304/316	ASTM A182 F304/316
Đồng lá van, bạc chặn	Đồng	ASTM B824 / B584
Đầu nối, nắp họng 65 và 150	Gang cầu	ASTM A536 / EN GJS 500-7
Roong, O-ring, đệm	Cao su	EPDM70
Chốt ống	Thép	W1

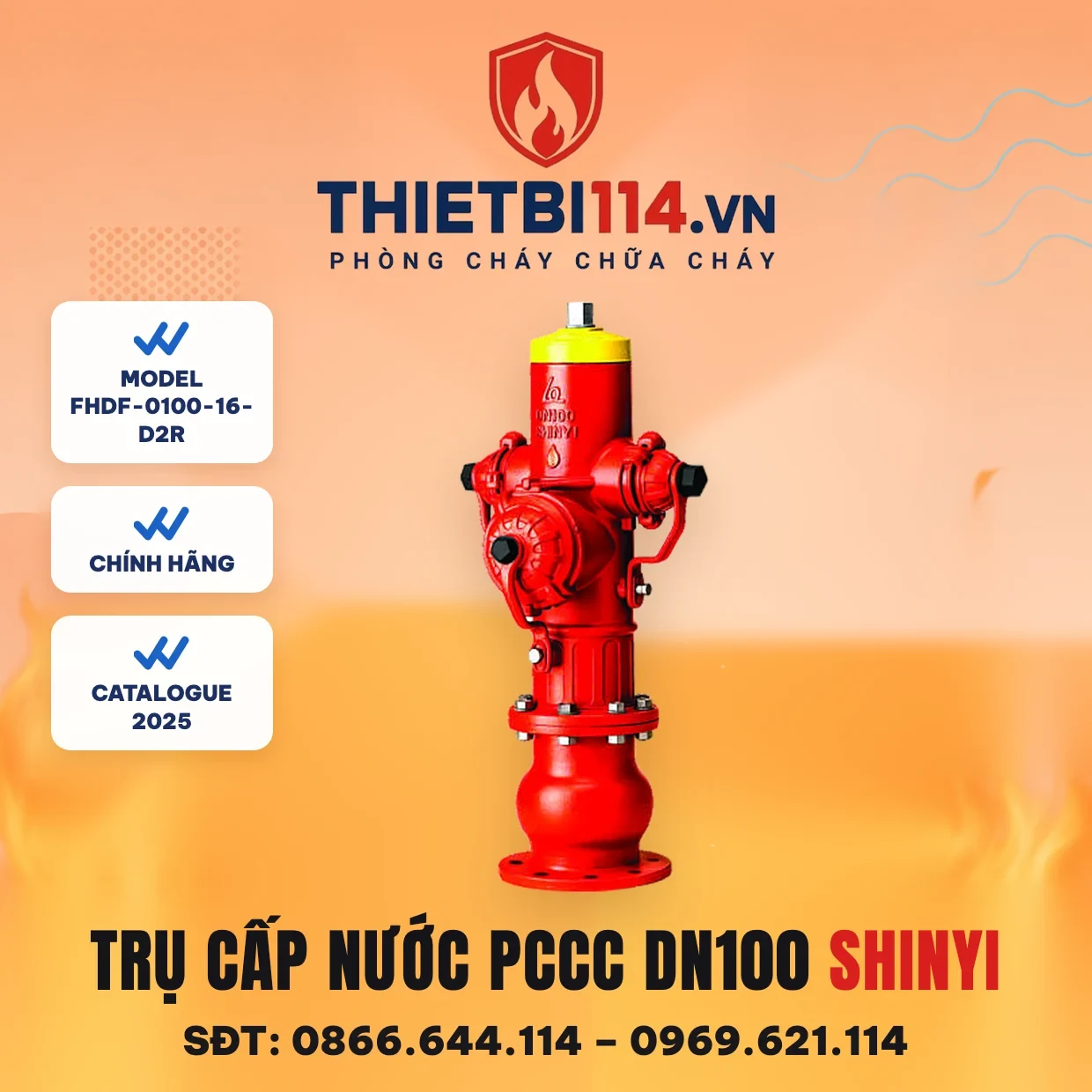

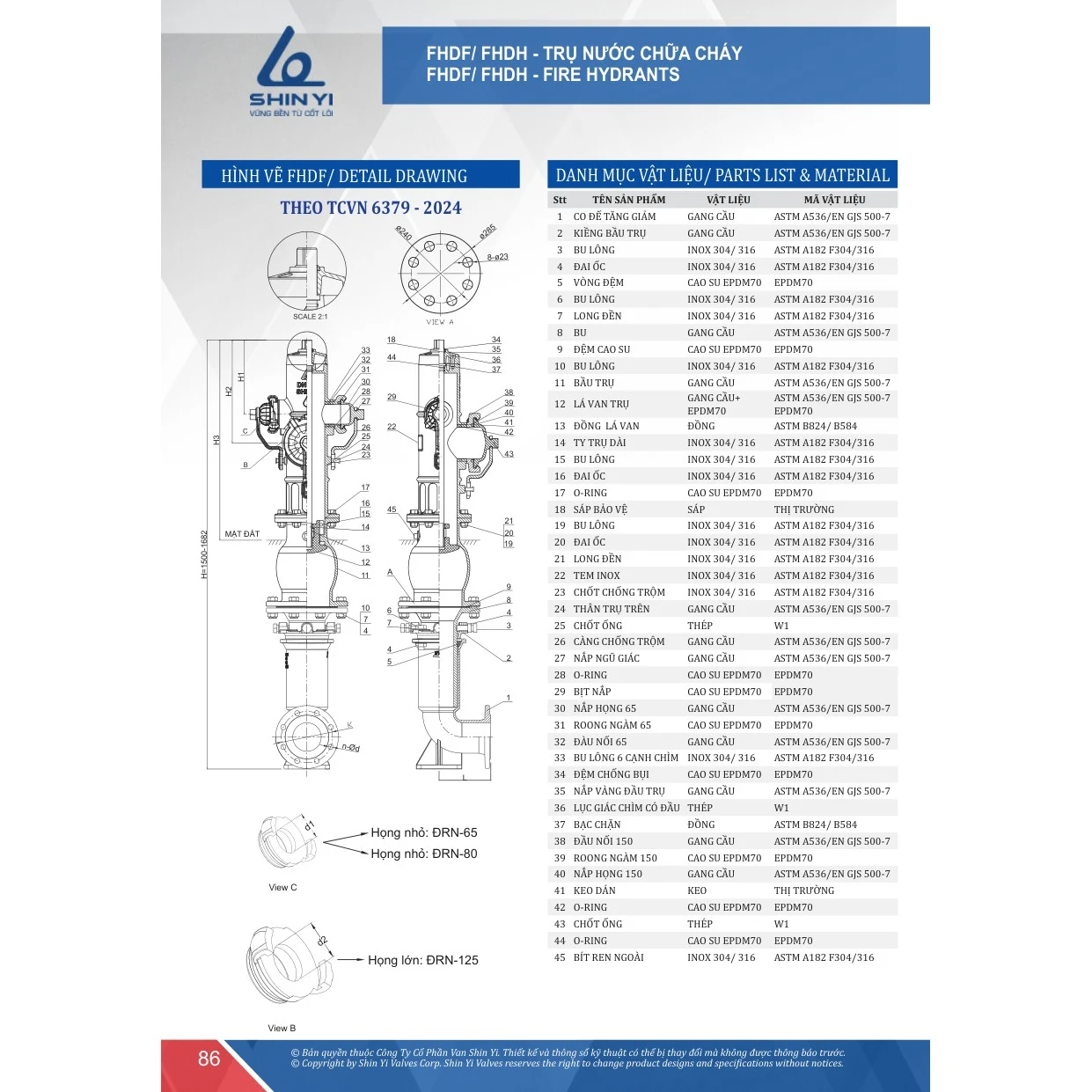

Ảnh bìa: ảnh trụ trong catalogue ShinYi trang 84 (phần thân trên mặt đất); bản FHDF có thêm co 90° ở chân theo bản vẽ trang 86.

Trụ FHDF khác FHDH thế nào?

Theo bảng đặt hàng trang 87, chữ cái sau FHD là kiểu trụ: F — trụ có co 90° (nối với ống cấp nằm ngang dưới đất), H — trụ không có co 90° (nối thẳng với ống đứng). Phần thân trên mặt đất, họng và vật liệu hai kiểu giống nhau; chọn theo cách đi ống cấp nước tại vị trí đặt trụ.
