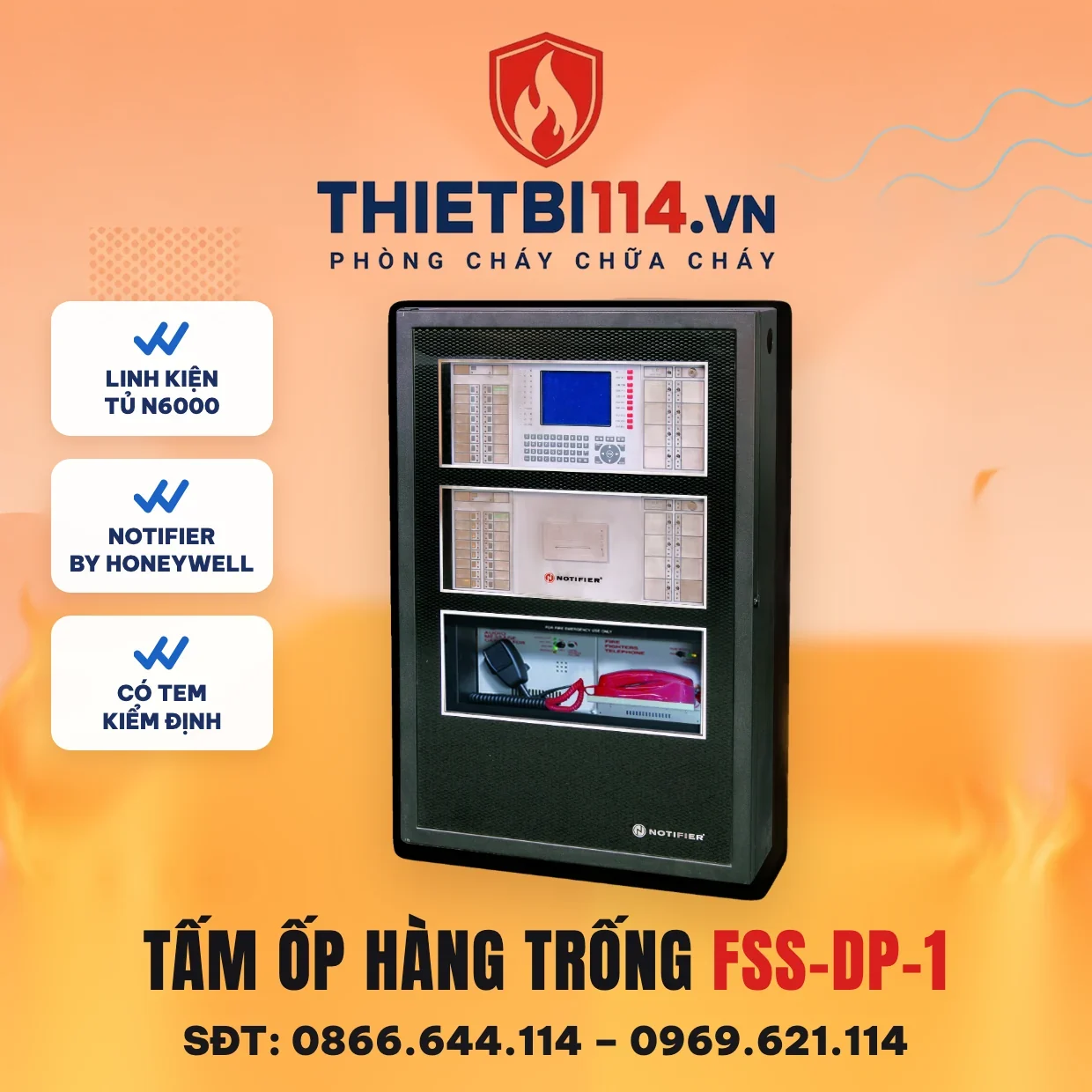

Tấm ốp che hàng trống FSS-DP-1 – Notifier có kiểm định/lưu thông

Tấm ốp che hàng trống FSS-DP-1 là tấm mặt trơn che trọn một hàng (tier) trong vỏ tủ CAB-4 của hệ báo cháy Notifier N-6000. Tài liệu Notifier dùng tấm này cho hàng lắp card loop LCM-2 hoặc hàng chưa dùng tới. Sau tấm ốp là khung FSS-CHS-4L với các card; phía trước là cửa tủ, nên tấm ốp là lớp che duy nhất giữa bo mạch và người mở cửa.

Bài này tập trung vào việc đếm số tấm FSS-DP-1 theo số hàng của vỏ tủ, cách phối hợp với FSS-DP-DISP, FSS-BP-4, FSS-BMP-1 và lý do tấm ốp ảnh hưởng tới nghiệm thu.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-DP-1 (Honeywell: DP-1B)
Chức năng	Tấm ốp trơn che một hàng của tủ CAB-4; trong N-6000 che hàng card loop
Phạm vi che	Một hàng (tier) mỗi tấm
Màu	Đen
Kích thước, khối lượng	Hãng chưa công bố
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc DP-1B; bản FSS-DP-1 nhập về dùng chung tài liệu này
Giá bán lẻ	1.254.000 đ đã gồm VAT, một mức giá

Hàng nào trong tủ dùng FSS-DP-1

Datasheet tủ CAB-4 (DN-6857) định nghĩa DP-1B là tấm mặt trống che một hàng không dùng, màu đen. Trong hệ N-6000, tài liệu Notifier Trung Quốc chỉ rõ DP-1 che hàng lắp card loop. Như vậy có hai tình huống dùng tấm này: hàng có khung FSS-CHS-4L với card LCM-2/NIC-EC phía sau, hoặc hàng để trống chờ mở rộng. Cả hai đều cần tấm che, vì cửa tủ có cửa sổ và mọi thứ sau cửa đều nhìn thấy được.

Hàng trên cùng có CPU dùng tấm FSS-DP-DISP chứ không dùng FSS-DP-1, còn hàng đáy chứa bộ nguồn và ắc quy dùng FSS-BP-4.

Đếm số tấm theo vỏ tủ

Vỏ FSS-SBB-B4 cỡ B chứa 2 khung cộng ngăn ắc quy. Với bộ tủ chuẩn, hàng CPU dùng DP-DISP, hàng khung dùng DP-1, hàng đáy dùng BP-4. Số tấm FSS-DP-1 bằng số hàng còn lại sau khi trừ hàng CPU và hàng nguồn:

• Tủ 2 loop hoặc 4 loop (1 khung): 1 tấm FSS-DP-1.
• Tủ 8 loop có card mạng (2 khung): 2 tấm FSS-DP-1.
• Tủ lắp vỏ cỡ lớn hơn cỡ B: số tấm bằng số hàng khung thực có, hỏi kỹ thuật trước khi đặt.

Hồ sơ nhập khẩu bộ tủ 2 loop ghi 1 tấm DP-1 cùng 1 DP-DISP, 1 BP-4 và 2 BMP-1, khớp với cách đếm trên.

Tấm ốp và điều kiện nghiệm thu

Người kiểm tra mở cửa tủ sẽ nhìn vào hàng card loop trước tiên, vì đó là nơi tập trung cầu đấu loop và công tắc địa chỉ. Hàng này hở đồng nghĩa dây loop, cầu đấu và DIP switch lộ ra, ai cũng có thể chạm vào. Đơn vị nghiệm thu thường đối chiếu tủ thực với tài liệu hãng, và cấu hình hãng luôn có tấm ốp cho mỗi hàng. Thiếu tấm là điểm phải khắc phục, kéo dài thời gian bàn giao công trình.

Ngoài yếu tố hồ sơ, tấm ốp còn bảo vệ card LCM-2 khỏi vật rơi khi nhân viên bảo trì thao tác ở hàng CPU phía trên, và giữ nhiệt độ trong tủ ổn định hơn nhờ luồng khí đi đúng khe thông gió. Thiết bị đầu cuối trên loop như đầu dò khói địa chỉ Horing QA-01 hay module giám sát QA-17K là hệ khác, nhưng nguyên tắc tủ kín và đúng cấu hình áp dụng cho mọi hệ báo cháy địa chỉ.

Thay tấm khi mở rộng loop

Khi thêm khung thứ hai để mở rộng từ 4 loop lên 8 loop, chỉ cần mua thêm 1 tấm FSS-DP-1 và số tấm FSS-BMP-1 tương ứng vị trí trống; các tấm cũ giữ nguyên. Tháo tấm ốp cũ bằng tua vít thường, lắp khung và card mới, chạy Autoprogram trên CPU, rồi lắp lại tấm và đóng cửa. Toàn bộ thao tác không cần thay vỏ tủ nếu vỏ cỡ B còn hàng trống.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

FSS-DP-1 che hàng nào của tủ N6000?

Hàng lắp card loop LCM-2 (khung FSS-CHS-4L) hoặc hàng để trống chờ mở rộng; mỗi tấm che một hàng.

Tủ 8 loop cần mấy tấm FSS-DP-1?

Nếu dùng 1 khung (4 card LCM-2, không card mạng) cần 1 tấm; có thêm card NIC-EC ở khung thứ hai thì cần 2 tấm.

FSS-DP-1 khác FSS-DP-DISP ở đâu?

FSS-DP-1 là tấm trơn che hàng card, FSS-DP-DISP là tấm có cửa sổ cho màn hình và bàn phím ở hàng CPU.

Tấm có sẵn lỗ cho vị trí module trống không?

Vị trí trống trên hàng được che bằng tấm FSS-BMP-1 riêng; FSS-DP-1 là tấm che cả hàng.

Kích thước tấm FSS-DP-1 là bao nhiêu?

Hãng chưa công bố; tấm khớp đúng một hàng của vỏ CAB-4 nên lắp trực tiếp không cần gia công.
