Nút nhấn báo cháy địa chỉ M700K-E – Notifier có kiểm định/lưu thông

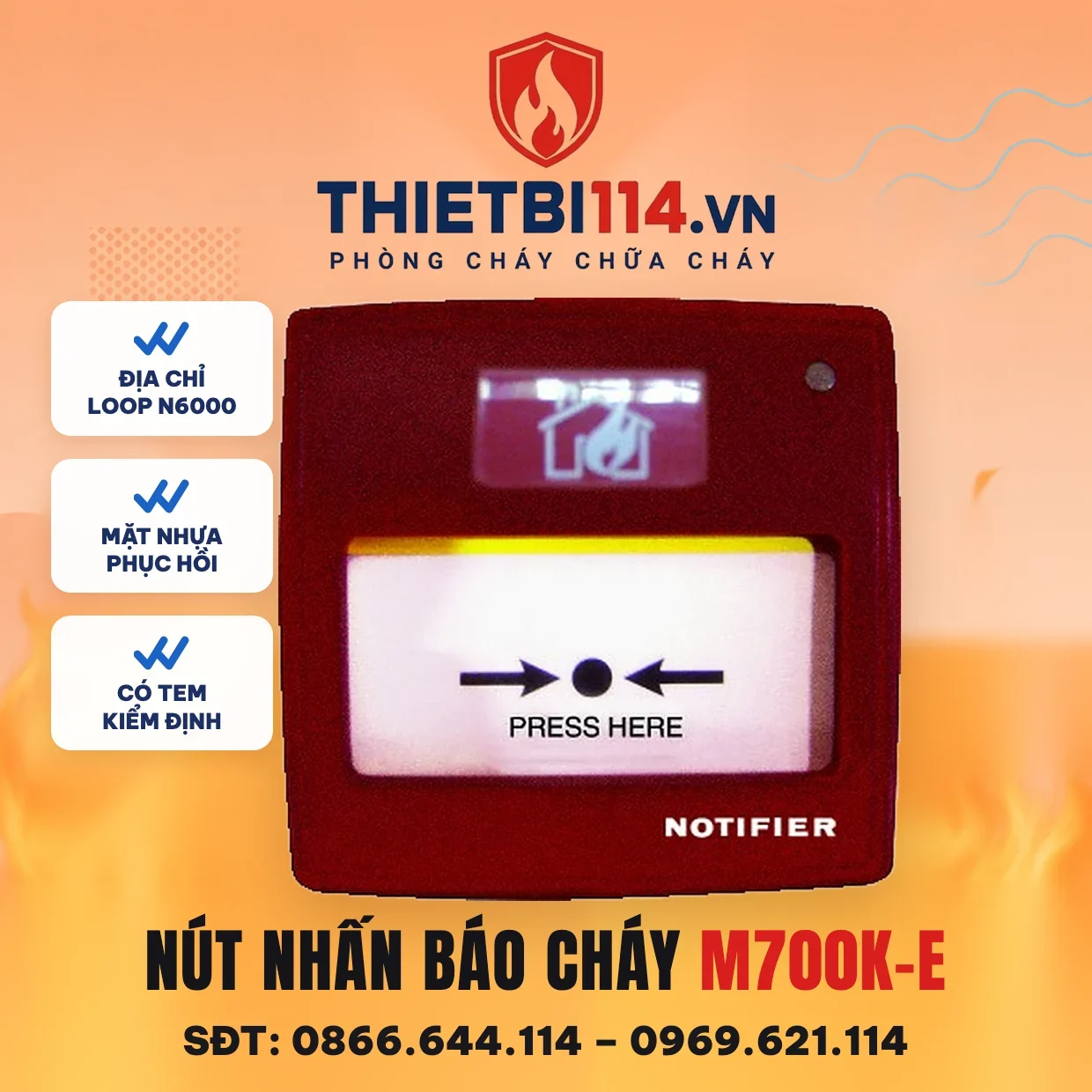

Nút nhấn báo cháy địa chỉ M700K-E là nút ấn khẩn cấp mang địa chỉ riêng trên loop SLC của tủ trung tâm Notifier N6000, đấu hai dây loop không cần nguồn ngoài, có LED báo kích hoạt và jack điện thoại vuông dùng cho hệ thoại chữa cháy. Khi có người kích hoạt, tủ hiển thị đúng địa chỉ nút thay vì chỉ báo kênh.

Bài này trả lời hai câu thực tế: lắp nút ở cao độ nào và phần tử kích hoạt là kính vỡ hay tấm nhựa phục hồi — hai điểm mà tài liệu hãng và catalogue mô tả không hoàn toàn giống nhau.

Thông số kỹ thuật

Hạng mục	Thông số
Model	M700K-E (datasheet Rev B, Notifier châu Á)
Loại	Nút nhấn khẩn địa chỉ, 2 dây loop, LED báo kích hoạt, jack điện thoại vuông (cực T5/T6)
Điện áp loop	15–32 VDC
Dòng chờ	≤ 350 µA
Dòng báo động	≤ 3 mA
Phần tử kích hoạt	Datasheet: kính đặt phía trước (“locate glass in the front”); catalogue N-6000 2015: tấm nhựa phục hồi được
Kích thước	88 × 88 × 38,2 mm theo bản vẽ (thân 29,5 mm)
Lắp đặt	Trong nhà; âm tường hộp 86 × 86 mm sâu 60 mm; lắp nổi dùng hộp BBS-X
Cao độ lắp	Hãng chưa công bố; lấy theo hồ sơ thiết kế được thẩm duyệt của công trình
Địa chỉ	101–199, ghi bằng CP900M
Nhiệt độ	-10 ~ 50 °C (theo nhà phân phối; datasheet không ghi)
Khối lượng, cấp bảo vệ IP	Hãng chưa công bố
Màu	Đỏ (theo nhà phân phối)
Chứng nhận	GB 19880-2005 (Honeywell Trung Quốc, M700K); EN 54-11: Hãng chưa công bố
Giá bán lẻ	974.000 đ đã gồm VAT, đơn vị cái

Lắp cao bao nhiêu và lắp ở đâu

Datasheet M700K-E không quy định cao độ lắp; con số này lấy theo bản vẽ thiết kế đã được thẩm duyệt của từng công trình, thường bố trí trên lối thoát nạn, cạnh cửa cầu thang và cửa ra ngoài, ở tầm tay người đứng. Nút dùng trong nhà, âm tường vào hộp 86 × 86 mm sâu 60 mm; nơi tường không đục được thì lắp nổi với hộp BBS-X của hãng.

Nếu công trình chạy tủ thường, vị trí tương ứng thường dùng nút nhấn báo cháy khẩn cấp Hochiki HPS-SAH; với N6000, lợi thế của M700K-E là tủ ghi lại đúng nút nào được bấm và giờ bấm trong lịch sử sự kiện.

Kính vỡ hay tấm nhựa phục hồi

Datasheet Rev B của Notifier châu Á mô tả phần tử phía trước là kính (“locate glass in the front”), còn catalogue N-6000 năm 2015 giới thiệu M700K-E với thiết kế “tấm nhựa phục hồi được” cho phép reset sau khi kích hoạt mà không thay kính. Hai mô tả tương ứng hai đời sản phẩm; hàng giao thực tế theo lô nhập, nên nếu hồ sơ yêu cầu loại tấm cụ thể, hãy xác nhận với Thietbi114 trước khi đặt. Cả hai dạng đều đấu dây và ghi địa chỉ giống nhau.

Jack điện thoại và LED kích hoạt

Cực T5/T6 nối ra jack điện thoại vuông trên mặt nút, cho phép nhân viên chữa cháy cắm tổ hợp thoại tại chỗ và nói chuyện với phòng trực khi hệ thống có tuyến thoại. LED trên nút sáng khi nút đã kích hoạt, giúp người đi kiểm tra tìm đúng nút phải reset. Dòng chờ ≤ 350 µA và dòng báo động ≤ 3 mA cộng vào tải loop cùng đầu báo và module.

Ghi địa chỉ và đừng nhầm với M700KAC-FG

Địa chỉ ghi bằng encoder CP900M trong dải 101–199 — cùng dải với module, khác dải 1–199 của đầu báo. Trên thị trường còn mã M700KAC-FG chứng nhận EN 54-11 cho châu Âu; đó là sản phẩm khác, không thay thế M700K-E trên loop CLIP của N6000. Nút ấn thường hai dây như nút ấn khẩn Hikvision HF-CMP1 cũng không đấu trực tiếp lên loop địa chỉ mà phải qua module giám sát.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

M700K-E lắp cao bao nhiêu mét?

Datasheet không quy định cao độ; lấy theo bản vẽ thiết kế được thẩm duyệt của công trình, thường ở tầm tay trên lối thoát nạn.

Nút dùng kính vỡ hay tấm nhựa phục hồi?

Datasheet Rev B ghi kính phía trước; catalogue 2015 ghi tấm nhựa phục hồi. Hàng theo lô nhập, hãy xác nhận trước khi đặt nếu hồ sơ yêu cầu loại cụ thể.

Nút có cần nguồn riêng không?

Không, đấu hai dây loop 15–32 VDC, chờ ≤ 350 µA, báo động ≤ 3 mA.

Địa chỉ của nút ghi trong dải nào?

101–199 bằng encoder CP900M, mỗi nút chiếm một địa chỉ module.

Lắp nổi được không?

Được, dùng hộp BBS-X của hãng; lắp âm dùng hộp 86 × 86 mm sâu 60 mm.

Thông tin liên hệ

Hỏi lô hàng M700K-E hiện tại là bản kính hay bản tấm nhựa phục hồi qua hotline 0866.644.114, Thietbi114 chụp ảnh mặt nút gửi bạn ngay.

Nút nhấn bán theo dự án ở một mức giá 974.000 đ đã gồm VAT; hộp BBS-X lắp nổi báo giá riêng khi cần.

Sản phẩm giao có tem kiểm định/lưu thông và bản vẽ kích thước từ datasheet để bạn chuẩn bị hộp âm.
