Nút ấn xả khí chữa cháy HPS-DAK-SR – Hochiki

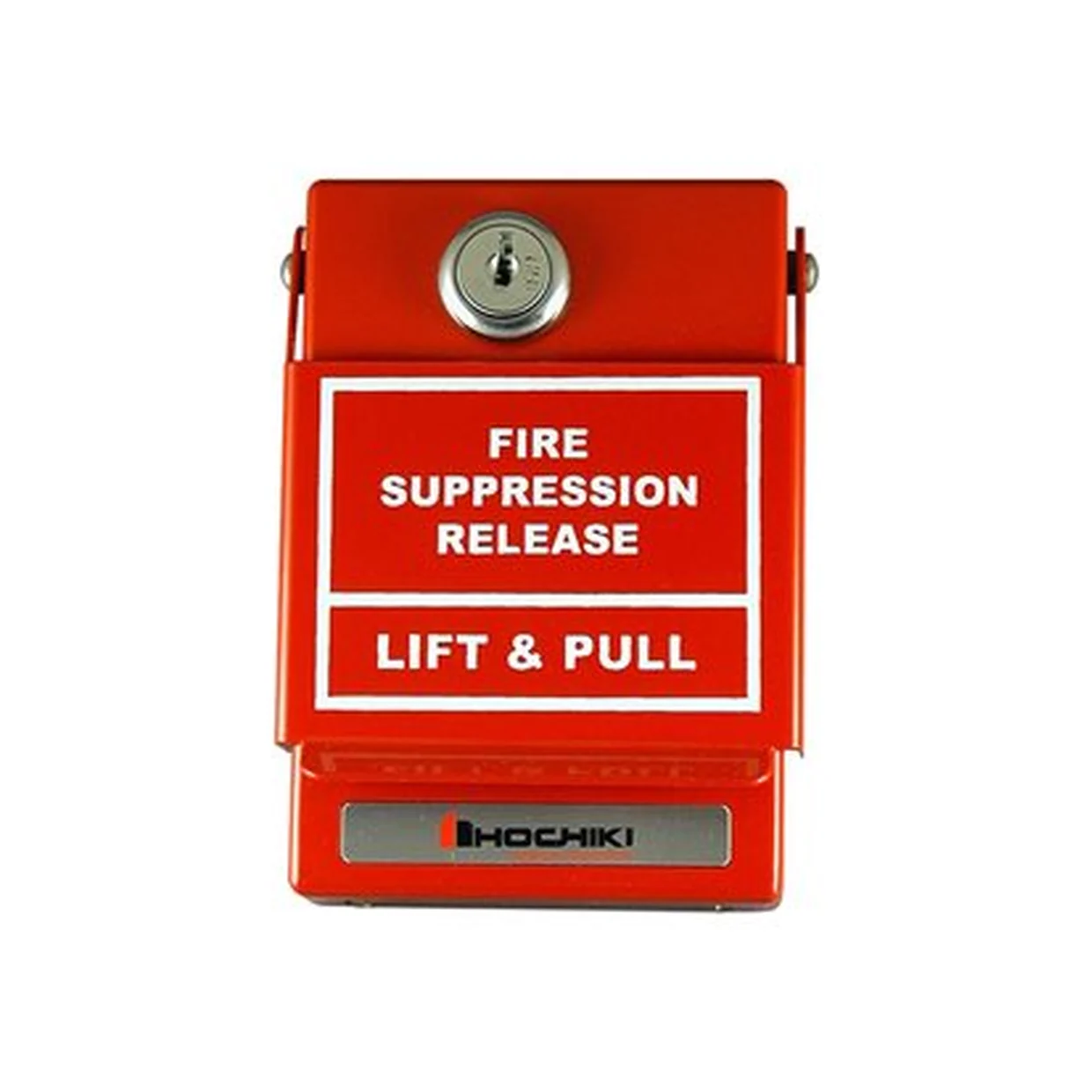

Nút ấn xả khí HPS-DAK-SR Hochiki — model HPS-DAK-SR — là nút kích hoạt xả khí chữa cháy bằng tay 2 thao tác (nhấc nắp rồi kéo) của Hochiki America, vỏ kim loại đúc sơn đỏ bóng, sản xuất tại Mỹ. Thao tác kép giúp giảm kích hoạt xả nhầm.

Thông số kỹ thuật HPS-DAK-SR

(Theo datasheet HPS-DAK-SR của Hochiki America (03/2012); giá bán lẻ theo web Thietbi114)

Model	HPS-DAK-SR
Thao tác	2 bước: nhấc nắp và kéo
Tiếp điểm	1 tiếp điểm thường mở (Form A)
Định mức tiếp điểm	10 A @ 120 V AC
Nhiệt độ làm việc	−35 °C ~ 66 °C
Vỏ	Kim loại đúc liền khối, sơn đỏ bóng; tấm công tắc thép mạ
Công tắc	Kín, kèm thanh thủy tinh
Đấu dây	Cầu đấu
Chứng nhận	UL, CSFM Listed
Xuất xứ	Mỹ

Lắp nút xả khí bằng tay

Nút đấu vào ngõ vào xả bằng tay (manual release) của tủ xả khí HCVR-3, thường đặt ngoài cửa phòng được bảo vệ, cạnh nút hủy xả HCVR-AS-R. Datasheet không công bố kích thước và khối lượng; khi thi công, đo thực tế hộp âm tường trước khi đặt.

Định mức 10 A @ 120 V AC là khả năng chịu tải của tiếp điểm, không phải điện áp làm việc của nút.

Hệ điều khiển xả khí Hochiki trên web

Sản phẩm	Giá bán lẻ
HCVR-3-R (230V) – Trung tâm xả khí 3 zones 1 khu vực (Chưa bao gồm acquy)	13.775.000đ
Trung tâm báo cháy và xả khí 1 vùng không ắc quy HCVR-3-R(230V)	15.557.500đ
Nút hủy xả khí bằng tay HCVR-AS-R	2.740.000đ

Nút kéo nằm ở đâu trong trình tự xả khí

1. Tủ HCVR-3 nhận tín hiệu cháy từ đầu báo theo zone hoặc tổ hợp zone đã cấu hình, chuyển sang giai đoạn báo động và hú còi trong phòng.
2. Đồng hồ đếm ngược chạy trên màn hình tủ; thời gian trễ đặt được tới 60 giây theo bước 5 giây, khoảng lặng này dành cho người bên trong rời phòng.
3. Hết trễ, ngõ EXTING. của tủ cấp điện cho cơ cấu mở van, với định mức tối đa 1 A trong suốt thời gian xả đặt tới 5 phút.
4. Nút kéo bằng tay bỏ qua bước chờ đầu báo: người phát hiện đám cháy kéo tay là hệ vào trình tự xả theo đúng cấu hình của tủ.

Thao tác nhấc nắp rồi mới kéo được dựng nên để không ai làm rơi khí chữa cháy chỉ vì va vai hay tì lưng vào tường. Chỉ người đã qua huấn luyện, hiểu rõ phòng nào được bảo vệ bằng khí và hiểu hậu quả khi khí xả ra mới nên chạm vào nút. Danh sách người được phép thao tác thuộc quy trình vận hành của công trình, nên in ra và dán ngay cạnh cửa phòng.

Vị trí đặt nút kéo

Đặt bên ngoài phòng được bảo vệ, trên đường thoát ra, không đặt bên trong: người kéo phải ở phía an toàn khi khí bắt đầu phun. Thông lệ là gắn thành cặp với nút hủy xả HCVR-AS-R ở cùng một chỗ, để người trực đứng một điểm có đủ hai lựa chọn kích hoạt và tạm dừng. Dải nhiệt −35 °C đến 66 °C cho phép lắp cả ở kho lạnh lẫn buồng máy nóng.

Ghi chú khi lập bảng vật tư

Trên bảng chào giá phải ghi rõ nút dùng cho mạch xả khí, tránh bị giao nhầm thành nút ấn báo cháy thường vốn rẻ hơn và trông khá giống. Vỏ kim loại đúc liền khối, một tiếp điểm thường mở duy nhất, công tắc kín kèm thanh thủy tinh theo tài liệu hãng — đơn vị thi công nên kiểm tra thanh thủy tinh còn nguyên trước khi đưa nút lên tường.

Câu hỏi thường gặp

Nút HPS-DAK-SR khác nút ấn báo cháy thường thế nào?

HPS-DAK-SR là nút 2 thao tác (nhấc nắp rồi kéo) dùng cho mạch xả khí chữa cháy, giảm nguy cơ kích hoạt nhầm; nút báo cháy thường chỉ phát tín hiệu báo động.

Nút xả khí HPS-DAK-SR đấu với tủ nào?

Datasheet tủ HCVR-3 của Hochiki liệt kê HPS-DAK-SR là nút xả bằng tay tương thích, đấu vào ngõ vào manual release của tủ.

Tiếp điểm của HPS-DAK-SR chịu bao nhiêu?

1 tiếp điểm thường mở, định mức 10 A @ 120 V AC; nhiệt độ làm việc −35 °C đến 66 °C.

Giá HPS-DAK-SR Hochiki bao nhiêu?

Giá bán lẻ trên web là 1.969.500đ. Mua số lượng cho công trình, gọi 0866.644.114 để báo giá kèm VAT.
