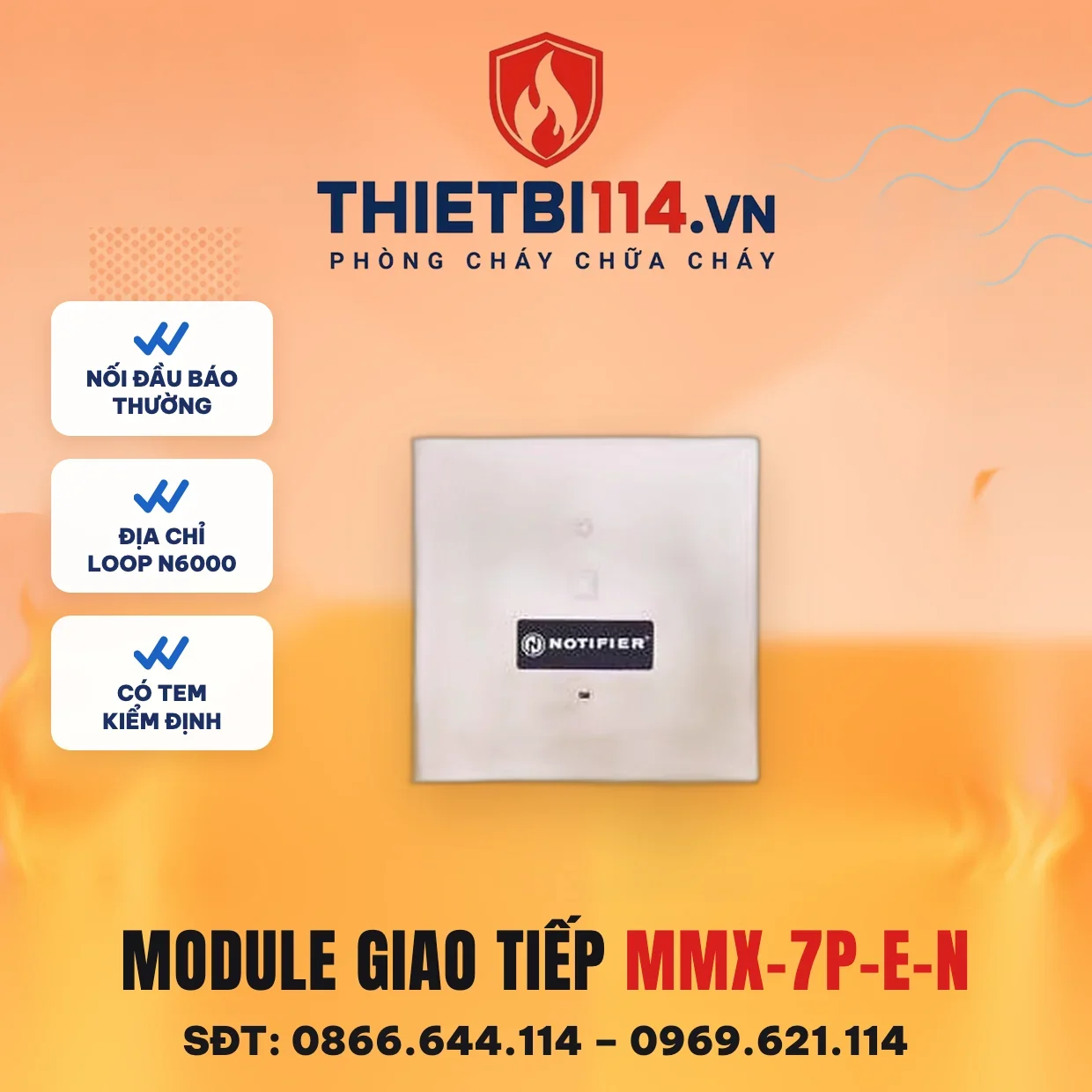

Module giao tiếp thiết bị thường MMX-7P-E-N – ảnh Notifier

Module giao tiếp thiết bị thường MMX-7P-E-N – Notifier có kiểm định/lưu thông

1.015.000₫

Module giao tiếp thiết bị thường MMX-7P-E-N của Notifier by Honeywell: đưa một zone đầu báo thường 2 dây Class B lên loop N6000 dưới một địa chỉ 101–199; nguồn ngoài 16–28 VDC tối đa 90 mA, EOL 3,9 kΩ, tối đa 25 đầu báo thường mỗi zone. Giá một mức 1.015.000đ đã VAT, có tem kiểm định/lưu thông.

Giá đã gồm VAT, xuất hoá đơn đỏ
Giao toàn quốc, lắp đặt Hà Nội – Phú Thọ
Có tem kiểm định/lưu thông

Mô tả
Đánh giá (0)

Module giao tiếp thiết bị thường MMX-7P-E-N cho phép tủ địa chỉ Notifier N6000 giám sát một zone đầu báo thường hai dây như một địa chỉ trên loop. Catalogue N-6000 mô tả module “giao tiếp và giám sát đầu báo thường 2 dây hoặc 4 dây, truyền trạng thái zone về tủ”; datasheet MMX-7P-E chi tiết cho zone hai dây Class B với điện trở cuối tuyến 3,9 kΩ và nguồn 24 VDC ngoài cấp cho đầu báo.

Đây là lời giải khi cải tạo: giữ lại các đầu báo thường đã lắp ở tầng cũ, hoặc dùng đầu báo thường giá thấp ở khu phụ trợ, mà vẫn đưa tất cả về một tủ N6000. Trang này nêu giới hạn số đầu báo, nguồn cần cấp và cách đấu.

Thông số kỹ thuật

Hạng mục	Thông số
Model	MMX-7P-E-N. Thông số theo tài liệu hãng cho model gốc MMX-7P-E; bản MMX-7P-E-N nhập về dùng chung tài liệu này
Loại	Module giao tiếp 1 zone đầu báo thường 2 dây (Class B), cần nguồn 24 VDC ngoài
Điện áp loop	22,2–25,5 VDC (datasheet); bản Trung Quốc: 15–32 VDC
Dòng chờ trên loop	200 µA @24 V (LED nháy)
Dòng tối đa trên loop	5,1 mA @24 V (LED sáng)
Nguồn ngoài	16–28 VDC, gợn sóng 0,1 Vrms, tối đa 90 mA mỗi module (bản Trung Quốc: 18–29 VDC, 102 mA)
Điện trở cuối tuyến	3,9 kΩ (kèm theo); điện trở dây zone tối đa 25 Ω
Số đầu báo thường mỗi zone	Tối đa 25 (slide huấn luyện Notifier Trung Quốc)
Địa chỉ	1 địa chỉ trong 99 địa chỉ module, dải 101–199
Đầu nối	T1/T2 loop; T3(-)/T4(+) nguồn 24 VDC; T6(-)/T7(+) zone đầu báo thường
Nhiệt độ	-10 ~ 50 °C
Độ ẩm	10 ~ 93 % RH
Kích thước	114,3 × 101,6 × 31,75 mm
Khối lượng	Hãng chưa công bố
Giá bán lẻ	1.015.000 đ đã gồm VAT, đơn vị cái

Gom đầu báo thường vào loop địa chỉ

Nối các đầu báo thường hai dây song song thành một zone, đặt điện trở 3,9 kΩ tại đầu báo cuối, đưa hai dây zone vào T6(-)/T7(+) của module. Module cấp điện cho zone từ nguồn 24 VDC ngoài (T3/T4) và báo về tủ ba trạng thái: bình thường, báo cháy, sự cố đứt dây. Trên tủ N6000, cả zone hiện dưới một địa chỉ, ví dụ “zone kho tầng hầm”, nên bạn vẫn biết khu vực dù không biết đầu báo nào.

Đầu báo thường phù hợp là loại hai dây 24 V thông dụng như đầu báo khói Sanjiang C9030T hoặc đầu báo khói Dahua hai dây DHI-HY-C131; tuy vậy dòng chờ và dòng báo động của từng loại phải kiểm tra so với giới hạn nguồn của module.

Giới hạn 25 đầu báo và 90 mA nguồn ngoài

Slide huấn luyện của Notifier Trung Quốc giới hạn 25 đầu báo thường trên một zone. Ngoài số lượng, còn hai giới hạn điện: nguồn ngoài cấp tối đa 90 mA cho mỗi module (bản Trung Quốc 102 mA) và điện trở dây zone không quá 25 Ω. Cộng dòng chờ của toàn bộ đầu báo trong zone phải nhỏ hơn 90 mA; tuyến dây dài tiết diện nhỏ dễ vượt 25 Ω trước khi vượt số đầu báo, nên khi tính hãy kiểm tra cả hai.

Khi nào dùng MMX-7P thay vì thay hết bằng đầu địa chỉ

Dùng MMX-7P-E-N khi cải tạo tòa nhà đã có sẵn đầu báo thường và đường ống còn tốt, khi khu phụ trợ (nhà xe, kho tạm, nhà bảo vệ) chỉ cần biết theo zone, hoặc khi cần nối một hệ thống thường của bên khác vào tủ N6000. Ngược lại, khu vực cần chỉ điểm từng phòng như khách sạn, bệnh viện nên dùng đầu báo địa chỉ ND-751 trực tiếp trên loop, vì mỗi zone qua module chỉ có một địa chỉ chung.

Đấu dây, nguồn và vị trí lắp

T1/T2 nối loop, T3(-)/T4(+) nhận 24 VDC từ bộ nguồn phụ có gợn sóng không quá 0,1 Vrms, T6(-)/T7(+) ra zone. Chú ý điện áp loop theo datasheet là 22,2–25,5 VDC, hẹp hơn dải 15–32 VDC của các module khác, nên đặt module gần đầu loop hoặc kiểm tra sụt áp nếu loop dài. Thân 114,3 × 101,6 × 31,75 mm nhỏ hơn MMX-7 một chút, lắp trong hộp kỹ thuật tại đầu zone cùng bộ nguồn.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

MMX-7P-E-N nối được bao nhiêu đầu báo thường?

Tối đa 25 đầu báo mỗi zone theo slide huấn luyện Notifier Trung Quốc, đồng thời tổng dòng chờ phải dưới 90 mA nguồn ngoài và điện trở dây zone dưới 25 Ω.
