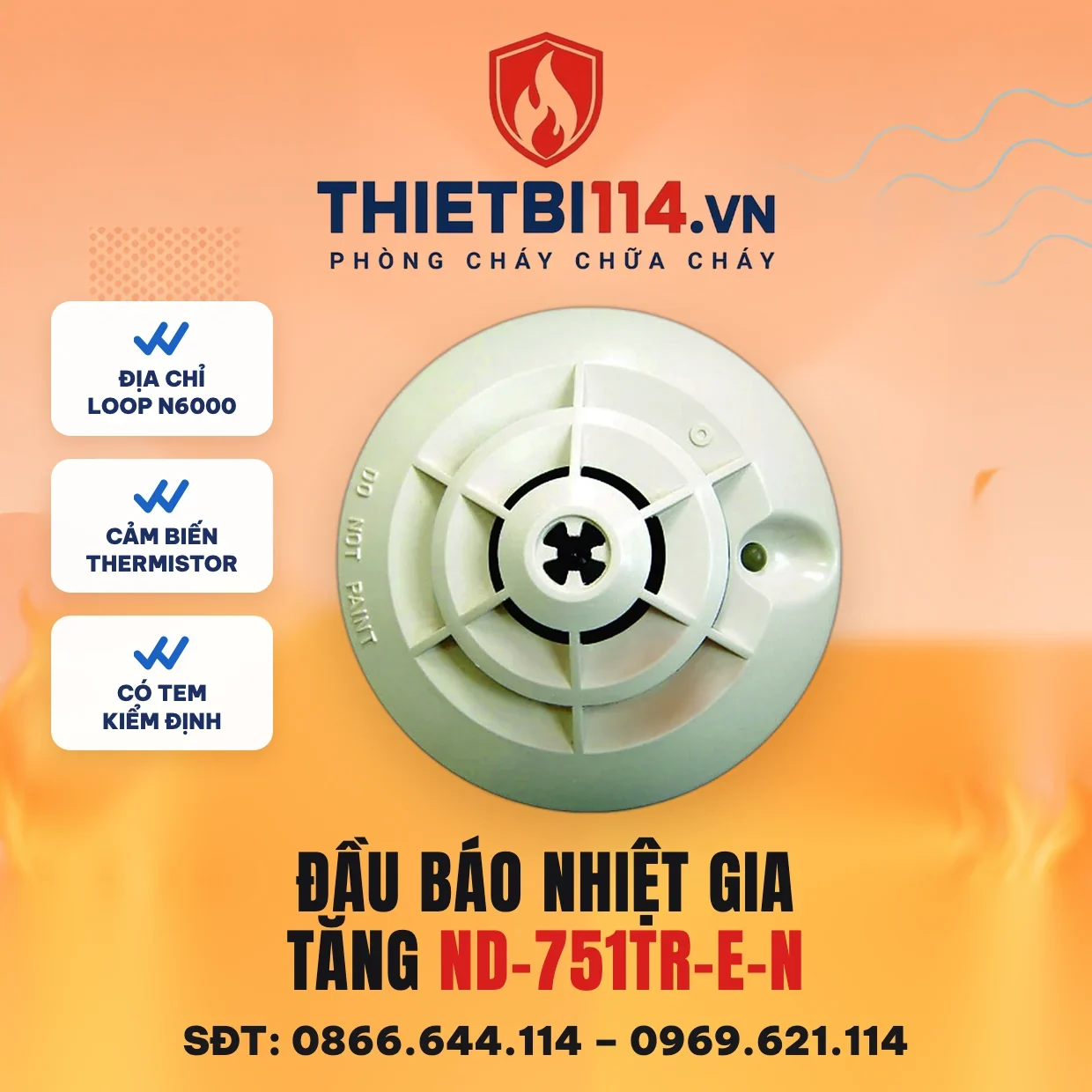

Đầu báo nhiệt gia tăng địa chỉ ND-751TR-E-N – Notifier có kiểm định/lưu thông

Đầu báo nhiệt gia tăng địa chỉ ND-751TR-E-N là đầu báo nhiệt kết hợp hai nguyên lý trên cùng một thermistor: báo khi nhiệt độ tăng nhanh (rate-of-rise) và báo khi chạm ngưỡng cố định 60 °C. Tài liệu hãng gọi model này là ND-751TR-T (datasheet Rev A 2/2009 và catalogue N-6000 2015); mã ND-751TR-E-N là cách nhà phân phối Việt Nam ghi cho cùng sản phẩm, dùng trên loop SLC của tủ Notifier N6000.

Nội dung dưới đây trả lời câu hỏi thực tế nhất khi thiết kế: khu vực nào nên dùng nhiệt gia tăng thay vì nhiệt cố định, và đầu báo phản ứng thế nào theo hai điều kiện thử của hãng.

Thông số kỹ thuật

Hạng mục	Thông số
Model	ND-751TR-E-N. Thông số theo tài liệu hãng cho model gốc ND-751TR-T; bản ND-751TR-E-N nhập về dùng chung tài liệu này
Loại	Đầu báo nhiệt gia tăng kết hợp cố định, địa chỉ, cảm biến thermistor, CPU tích hợp
Ngưỡng cố định	60 °C (140 °F)
Điều kiện gia tăng theo hãng	Báo trong 30 giây khi luồng khí thẳng đứng 70 cm/s nóng hơn phòng 20 °C; báo trong 4,5 phút khi luồng ngang tăng 10 °C/phút
Điện áp loop	15–32 VDC
Dòng chờ	350 µA @24 V (trung bình tối đa)
Dòng báo động	2,5 mA @24 V khi LED sáng
Nhiệt độ làm việc	-10 ~ 50 °C
Độ ẩm	10 ~ 95 % RH
Kích thước	Ø102 mm (4 in), cao 48 mm (1,8 in) kèm đế
Khối lượng	Hãng chưa công bố
Đế	B601
Địa chỉ	Ghi bằng encoder CP900
Chứng nhận	Hãng chưa công bố (lớp EN 54-5 không có trong datasheet)
Giá bán lẻ	690.000 đ đã gồm VAT, đơn vị cái

Nhiệt gia tăng dùng ở đâu, nhiệt cố định dùng ở đâu

Nguyên lý gia tăng bắt đám cháy bùng phát nhanh (xăng dầu, nhựa, bao bì) ngay khi nhiệt độ tăng dốc, dù chưa đến 60 °C. Vì vậy ND-751TR-E-N hợp với xưởng sản xuất, kho hàng trần cao, gara thoáng gió, phòng máy biến áp — nơi nhiệt độ nền dao động theo ngày nhưng đám cháy làm nhiệt vọt lên trong vài chục giây.

• Chọn ND-751TR-E-N: xưởng, kho, gara thông gió, khu nạp ắc quy, phòng kỹ thuật lớn.
• Chọn ND-751T-E-N (cố định 57 °C): bếp, phòng nồi hơi, khu sấy, nơi nhiệt độ tăng chậm có chủ ý theo quy trình làm việc để không báo giả theo tốc độ tăng.
• Tránh cả hai: nơi nhiệt độ nền có thể vượt 50 °C, ngoài dải làm việc của đầu báo.

Với hệ thường, một lựa chọn quen thuộc ở vị trí tương tự là đầu báo nhiệt Dahua DHI-HY-HT10A-R4; hệ địa chỉ N6000 cho biết đúng địa chỉ điểm tăng nhiệt trên xưởng rộng.

Hai điều kiện thử của hãng nói lên điều gì

Datasheet nêu hai phép thử: luồng khí thẳng đứng 70 cm/s nóng hơn phòng 20 °C phải làm đầu báo tác động trong 30 giây, và luồng ngang tăng đều 10 °C/phút phải tác động trong 4,5 phút. Con số thứ nhất mô tả cháy bùng phát ngay dưới đầu báo, con số thứ hai mô tả cháy lan từ xa với nhiệt tăng đều. Khi trình bày cho chủ đầu tư, hai con số này giúp giải thích vì sao đầu nhiệt gia tăng phù hợp không gian lớn hơn đầu nhiệt cố định.

Tải loop và số lượng trên một loop

Dòng chờ trung bình tối đa 350 µA và dòng báo động 2,5 mA @24 V là số để tính tải loop khi kết hợp với đầu khói và module. Một loop N6000 nhận 99 đầu báo cùng 99 module theo catalogue, nên với kho xưởng lớn cần chia loop theo khu và đặt module cách ly ngắn mạch ISO-7 giữa các nhóm để một điểm chập không làm mất cả loop.

Lắp đặt trên đế B601 và ghi địa chỉ

Đầu báo cắm lên đế hai dây B601 (bản -E), địa chỉ ghi bằng encoder CP900 trước khi đưa lên trần. Ở kho xưởng có xe nâng, nên bố trí đầu báo tránh luồng gió cửa cuốn và ống thổi điều hòa để tốc độ tăng nhiệt đo được phản ánh đúng đám cháy. Người quen với đầu báo nhiệt Horing AHR-871 hai dây thường sẽ thấy phần cơ khí tương tự, chỉ thêm bước ghi địa chỉ.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Tại sao datasheet ghi ND-751TR-T còn hàng ghi ND-751TR-E-N?

Hãng đặt tên ND-751TR-T trong datasheet Rev A 2/2009 và catalogue 2015; mã ND-751TR-E / -E-N do nhà phân phối Việt Nam ghi với cùng thông số, nên chúng tôi coi là cùng sản phẩm.

Đầu báo có ngưỡng cố định không hay chỉ gia tăng?

Có cả hai: ngưỡng cố định 60 °C và phát hiện tăng nhiệt nhanh theo hai điều kiện thử của hãng.

Khu vực nào nên dùng ND-751TR-E-N thay vì ND-751T-E-N?

Xưởng, kho trần cao, gara thông gió, nơi cháy bùng phát nhanh; còn bếp và khu sấy nên dùng ND-751T cố định để không báo giả theo tốc độ tăng.

Dòng tiêu thụ trên loop là bao nhiêu?

Chờ 350 µA @24 V trung bình tối đa, báo động 2,5 mA @24 V khi LED sáng.

Có chứng nhận EN 54-5 không?

Datasheet không nêu lớp EN 54-5 nên chúng tôi ghi hãng chưa công bố. Hàng giao có tem kiểm định/lưu thông theo quy định Việt Nam.

Thông tin liên hệ

Nếu chưa chắc kho xưởng của bạn nên dùng nhiệt gia tăng hay cố định, gọi 0866.644.114, Thietbi114 sẽ hỏi vài câu về trần, gió và vật liệu rồi tư vấn ngay.

Sản phẩm bán theo dự án ở một mức giá đã gồm VAT là 690.000 đ, giống giá niêm yết cho khách mua lẻ vài chiếc.

Kèm theo hàng là tem kiểm định/lưu thông và datasheet ND-751TR-T Rev A để bạn lưu hồ sơ hoàn công.
