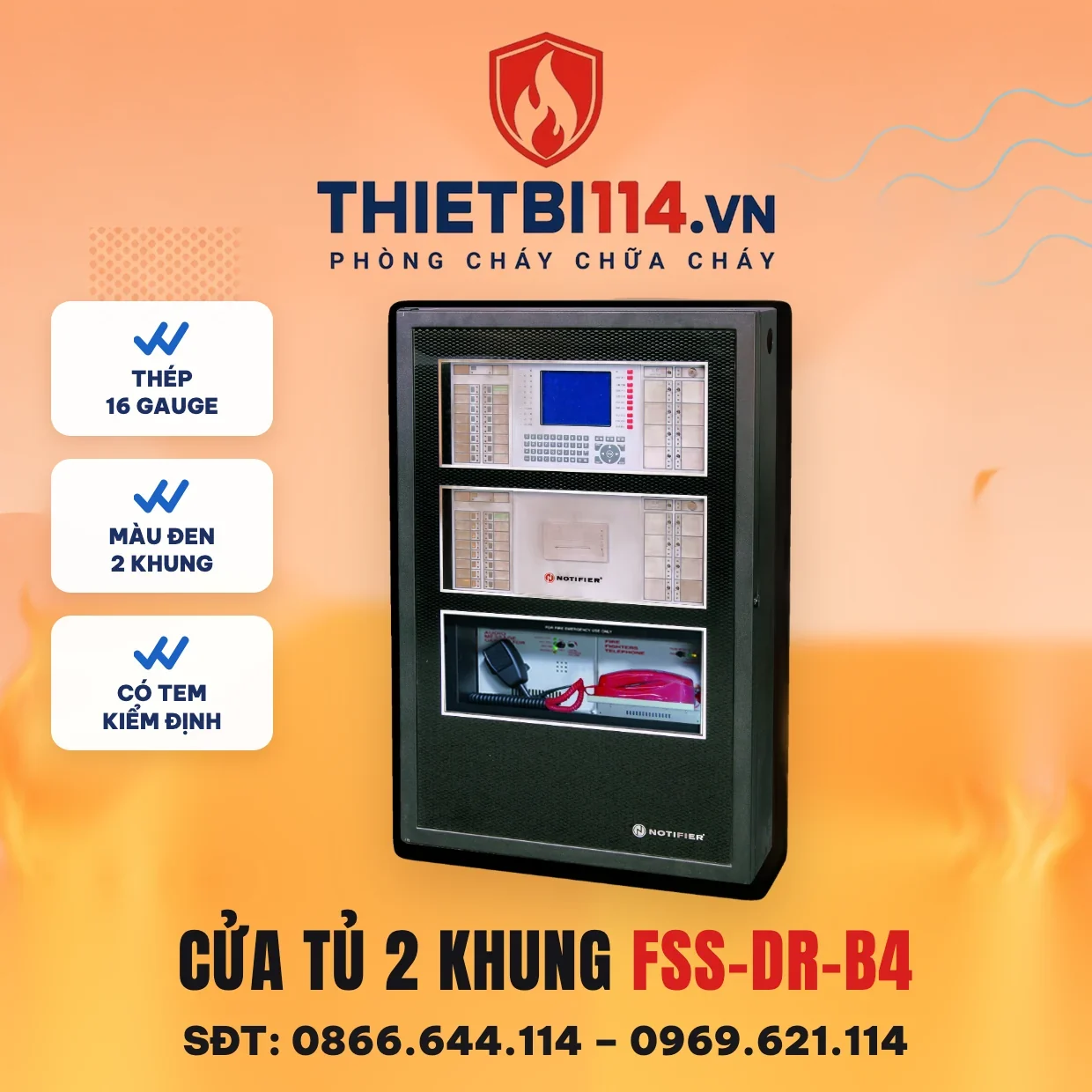

Cửa tủ 2 khung FSS-DR-B4 – Notifier có kiểm định/lưu thông

Cửa tủ 2 khung FSS-DR-B4 là cửa trước cỡ B của dòng tủ CAB-4, lắp cho vỏ FSS-SBB-B4 của tủ trung tâm báo cháy Notifier N-6000. Cửa có cửa sổ để nhìn màn hình LCD và LED trạng thái khi tủ đóng, khóa chìa đi kèm 2 chìa, bản lề chốt tháo được và mở góc 180 độ để thao tác thoải mái trong tủ. Cửa và vỏ là hai mã hàng riêng, phải mua đủ cả hai mới thành tủ kín.

Trang này trình bày cấu tạo cửa, các phiên bản màu và cửa kín của hãng, cách treo cửa theo hướng mở, và vì sao cửa có khóa là điều kiện để tủ được nghiệm thu.

Thông số kỹ thuật

Hạng mục	Thông số
Model	FSS-DR-B4 (Honeywell: DR-B4)
Chức năng	Cửa trước cỡ B cho vỏ SBB-B4, 2 hàng, có cửa sổ quan sát
Khóa	Khóa chìa, kèm 2 chìa
Bản lề	Bản lề chốt, cửa mở 180 độ; hướng mở chọn trái hoặc phải theo vỏ
Vật liệu	Thép 16 gauge
Màu	Đen (bản DR-B4R màu đỏ; bản DR-B4B cửa kín không cửa sổ, màu đen, 18,80 lb)
Khối lượng	17,45 lb, khoảng 7,9 kg
Kích thước	Hãng chưa công bố
Chứng nhận	UL S635 theo hệ tủ CAB-4
Tài liệu biến thể	Thông số theo tài liệu hãng cho model gốc DR-B4; bản FSS-DR-B4 nhập về dùng chung tài liệu này
Giá bán lẻ	10.193.500 đ đã gồm VAT, một mức giá

Cấu tạo cửa và cửa sổ quan sát

Cửa làm bằng thép 16 gauge cùng loại với vỏ, sơn đen, nặng khoảng 7,9 kg. Mặt cửa có cửa sổ trong suốt đặt đúng vị trí hàng trên cùng của tủ, nơi tấm ốp FSS-DP-DISP chừa lỗ cho màn hình 320×240, 11 LED và bàn phím QWERTY của bo CPU. Nhờ vậy nhân viên trực đọc được sự kiện mà không cần mở khóa; chỉ khi cần thao tác phím, ghi nhận hay reset mới mở cửa.

Khóa chìa lắp sẵn trên cửa, đi kèm 2 chìa; nên bàn giao một chìa cho người phụ trách PCCC của công trình và một chìa lưu tại phòng kỹ thuật.

Các phiên bản trong dòng DR-B4

Datasheet CAB-4 liệt kê ba phiên bản cùng cỡ B: DR-B4 đen có cửa sổ (mã Notifier Asia FSS-DR-B4, bản bán tại trang này), DR-B4R đỏ có cửa sổ và DR-B4B cửa kín màu đen không cửa sổ, nặng 18,80 lb. Bản kín dùng cho tủ đặt ở nơi không cần quan sát trực tiếp, ví dụ tủ phụ trong phòng máy. Với tủ trung tâm N6000 đặt tại phòng bảo vệ, bản có cửa sổ là lựa chọn hợp lý vì màn hình phải quan sát được liên tục.

Treo cửa và chọn hướng mở

Cửa treo lên vỏ FSS-SBB-B4 bằng bản lề chốt: đặt cửa vào vị trí, cắm chốt bản lề, kiểm tra cửa mở hết 180 độ mà không vướng ống dây hay tường bên. Vỏ CAB-4 cho phép chọn bản lề trái hoặc phải tại công trường, nên hãy quyết định hướng mở trước khi bắt vỏ lên tường: cửa phải mở về phía không chắn lối đi và không che tủ điện bên cạnh.

Thứ tự lắp: hoàn tất đấu nối, thử tủ, lắp đủ tấm ốp FSS-DP-DISP, FSS-DP-1, FSS-BP-4 và tấm che FSS-BMP-1, rồi mới treo cửa và khóa. Tháo cửa bằng cách rút chốt bản lề khi cần đưa thiết bị lớn vào tủ.

Vì sao cửa có khóa là điều kiện nghiệm thu

Tủ trung tâm điều khiển toàn bộ hệ thống báo cháy; nếu ai cũng mở được, một thao tác vô ý trên bàn phím có thể tắt điểm, tắt còi hoặc reset trong lúc đang có sự cố. Cửa khóa giới hạn người thao tác là người được giao trách nhiệm, đồng thời bảo vệ bo mạch, ắc quy và cầu đấu 220 V khỏi va chạm. Đơn vị kiểm tra nghiệm thu đối chiếu tủ với cấu hình hãng, trong đó cửa và khóa là thành phần bắt buộc; tủ không cửa hoặc cửa không khóa được thường bị ghi vào biên bản yêu cầu khắc phục. Nguyên tắc này áp dụng cho cả tủ thường như tủ trung tâm báo cháy 4 kênh Dahua hay tủ trung tâm báo cháy 5 kênh Horing, vốn đã có cửa khóa từ nhà máy.

Xem toàn bộ hệ N6000

Linh kiện này là một phần của hệ báo cháy địa chỉ Notifier N6000 lắp theo bộ. Cách ghép tủ, chia loop và chọn thiết bị cho từng công trình được trình bày trong bài tổng quan hệ thống báo cháy địa chỉ Notifier N6000.

Câu hỏi thường gặp

Cửa FSS-DR-B4 lắp cho vỏ nào?

Cho vỏ hộp FSS-SBB-B4 cỡ B, 2 hàng, của tủ trung tâm Notifier N6000.

Cửa có cửa sổ quan sát không?

Có. Bản FSS-DR-B4 có cửa sổ để nhìn màn hình và LED của CPU khi tủ đóng; hãng còn bản DR-B4B cửa kín không cửa sổ.

Cửa nặng bao nhiêu, làm bằng gì?

Thép 16 gauge, nặng 17,45 lb tương đương khoảng 7,9 kg; kích thước hãng chưa công bố.

Cửa mở được góc bao nhiêu?

180 độ nhờ bản lề chốt, hướng mở trái hoặc phải chọn theo cách lắp vỏ tại công trường.

Cửa có kèm chìa khóa không?

Có, khóa chìa lắp sẵn và đi kèm 2 chìa theo datasheet tủ CAB-4.
